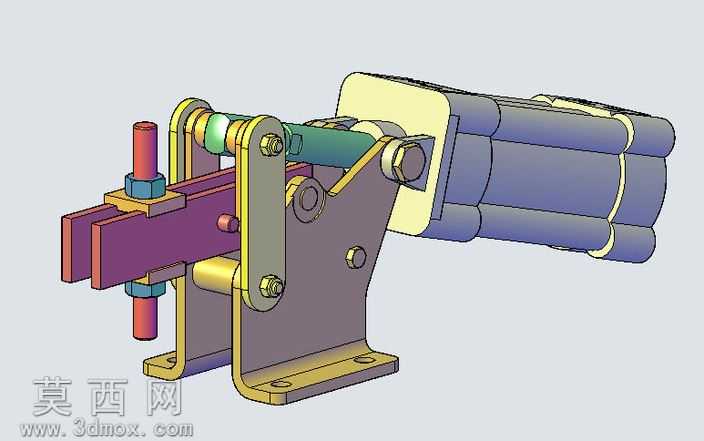

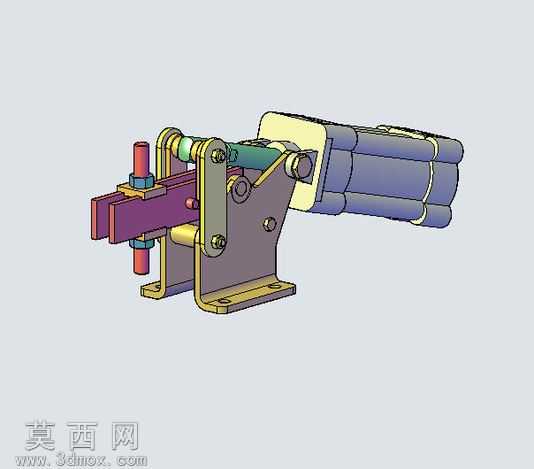

气缸驱动杠杆式夹紧锁紧机构

该作品为气缸驱动的杠杆式夹紧锁紧三维结构模型，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸参数进行精准还原，从底座的安装孔位、铰接销轴的配合间隙，到杠杆臂的力臂比例、气缸活塞杆的行程范围，都按照实际工装夹具的设计标准进行参数化建模，确保各部件装配后无干涉、运动逻辑符合实际机械原理。渲染阶段采用金属材质与工程塑料材质分层赋色的方式，对底座、铰接板、夹紧块等金属结构件赋予哑光钢材质，调整金属粗糙度、反射率参数还原冷轧钢材的表面质感，对气缸缸筒、手柄护套等部件赋予硬质工程塑料材质，通过轻微的漫反射参数区分不同材质的视觉差异，同时添加柔和的环境光与定向补光，避免模型表面出现过曝或死黑区域，清晰展现各部件的轮廓与装配关系。结构设计上采用杠杆增力原理，以中部铰接轴为支点，气缸活塞杆输出的直线推力通过杠杆臂放大后传递至前端夹紧块，实现对型材类工件的快速压紧锁紧，铰接位置均设计有耐磨衬套结构，降低反复动作带来的磨损，底座预留多组安装孔位，可适配不同的工作台安装需求，整体结构紧凑，动作行程短，夹紧力稳定，可广泛应用于工装夹具、自动化生产线的工件定位场景。设计思路围绕快速装夹、稳定锁紧的核心需求展开，将气缸的直线动力输出与杠杆的力放大特性相结合，摒弃了复杂的齿轮、凸轮传动结构，采用简洁的铰接连杆结构降低加工与装配难度，同时在杠杆与气缸的连接位置设计了可调限位结构，可通过调整铰接点位置适配不同厚度的工件夹紧需求，兼顾了通用性与实用性，建模过程中对所有运动部件进行了运动仿真校验，确保气缸伸缩全程夹紧动作顺畅，无卡滞、死点问题，各紧固件的位置、规格都按照机械设计标准进行排布，还原了真实工业夹具的设计细节。
