大船用塑料注射取件真空夹持机械手

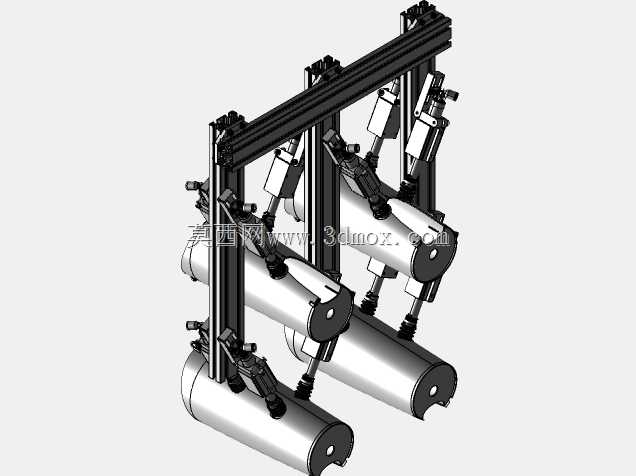

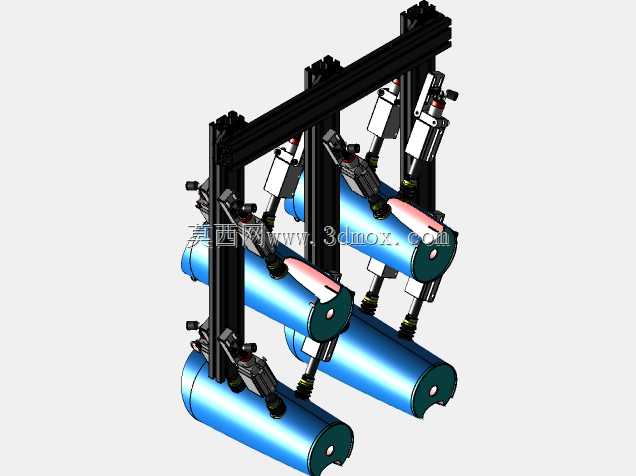

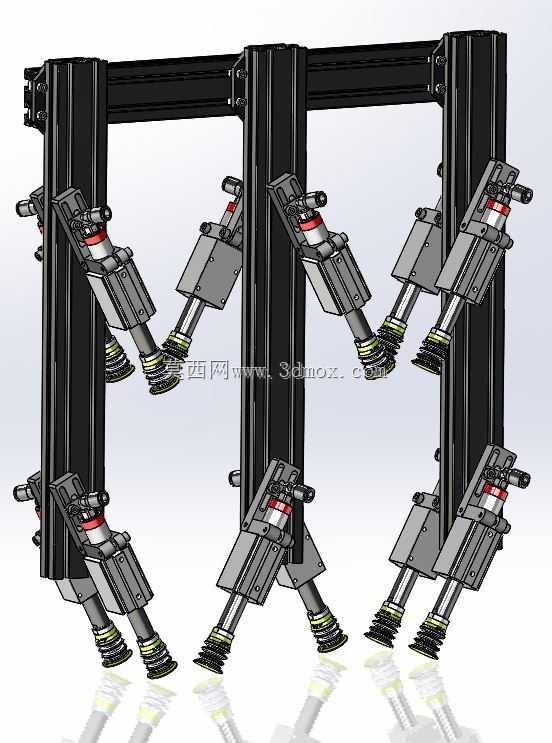

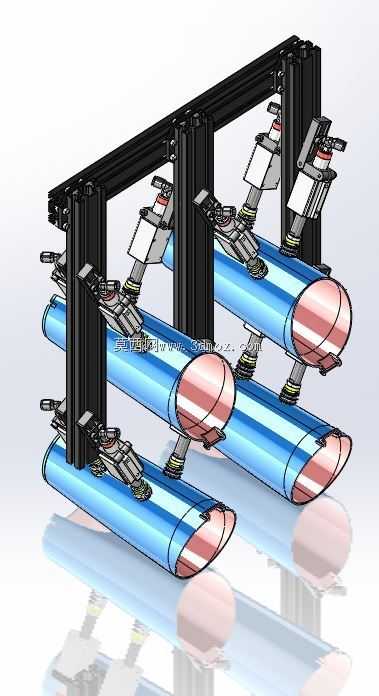

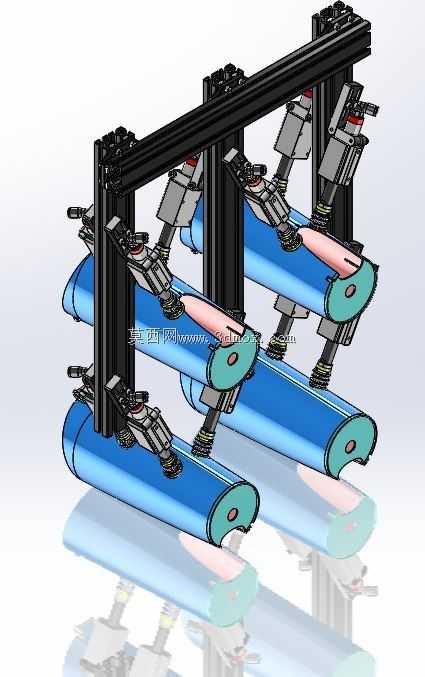

该套夹持执行机构主要面向大型船舶配套塑料零部件的注塑生产产线，部署在卧式注塑机的出料工位侧，配套六轴工业机器人或桁架式机械手完成注塑成型后工件的取出、转移作业，适配大尺寸、长筒型塑料注射件的自动化取件需求，解决传统人工取件效率低、高温工件易烫伤操作人员、大尺寸工件单人搬运对位难度大的产线痛点，可覆盖船用塑料管线护套、舱室塑料结构件等多类大尺寸注塑件的取件工序。整套机构采用模块化集成设计思路，以标准工业铝型材作为主承载梁框架，框架上根据待取工件的排布规律、外形轮廓均匀布置多组独立的真空吸附执行单元，每组单元集成了真空吸盘、角度调节支架、缓冲复位组件与到位检测结构，可根据不同批次工件的外形尺寸、重心位置灵活调整各吸附单元的安装位置与倾斜角度，无需整体更换执行端即可适配多款近似规格的船用注塑件取件需求，大幅降低产线换型的工装调整成本。主承载梁采用双铝型材并行的加强结构，可承受多组长筒工件同时吸附的总负载，避免长跨度作业时梁体出现形变影响取件精度；每组吸附单元配备的弹簧缓冲结构，可在吸盘接触工件表面时提供10-20mm的自适应压缩行程，既能够补偿注塑件成型后存在的微小尺寸公差，也可避免刚性接触刮伤工件表面，保障船用塑料件的外观成型质量。安装边界方面，整套执行机构的主框架长度根据对应注塑机的开模行程设计，可完全伸入开模后的模具型腔内部完成取件，各吸附单元的伸出长度经过精准核算，不会与模具的顶针、型腔结构发生运动干涉；机构顶部配备标准的机器人末端法兰连接接口，可快速与主流品牌的工业机器人末端完成对接安装，气路与检测线路全部沿铝型材的内置槽道排布，走线整齐无外露，避免产线作业过程中线缆被剐蹭拉扯造成故障。作业过程中，当注塑机完成开模动作后，搭载该执行端的机器人带动整套机构伸入模具型腔，各真空吸盘贴合到工件对应表面后真空系统启动，形成稳定负压牢牢吸附住工件，待模具顶针将工件顶出后，机器人带动机构平稳移出模具区域，将工件转移至输送线或料箱位置后破除真空完成放件，整套取件动作可在数秒内完成，大幅提升大尺寸船用注塑件的生产自动化程度，降低人工劳动强度，同时稳定的取件动作可避免人工取件时工件掉落磕碰造成的不良品损耗，适配船舶配套零部件批量生产的作业节奏。
