注塑机配套多工位真空吸附臂端执行结构

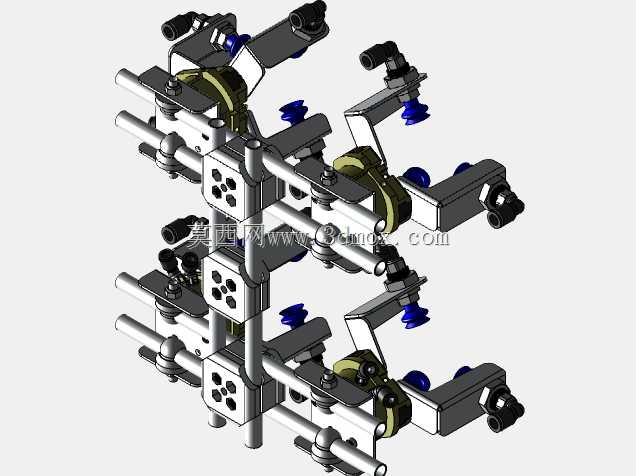

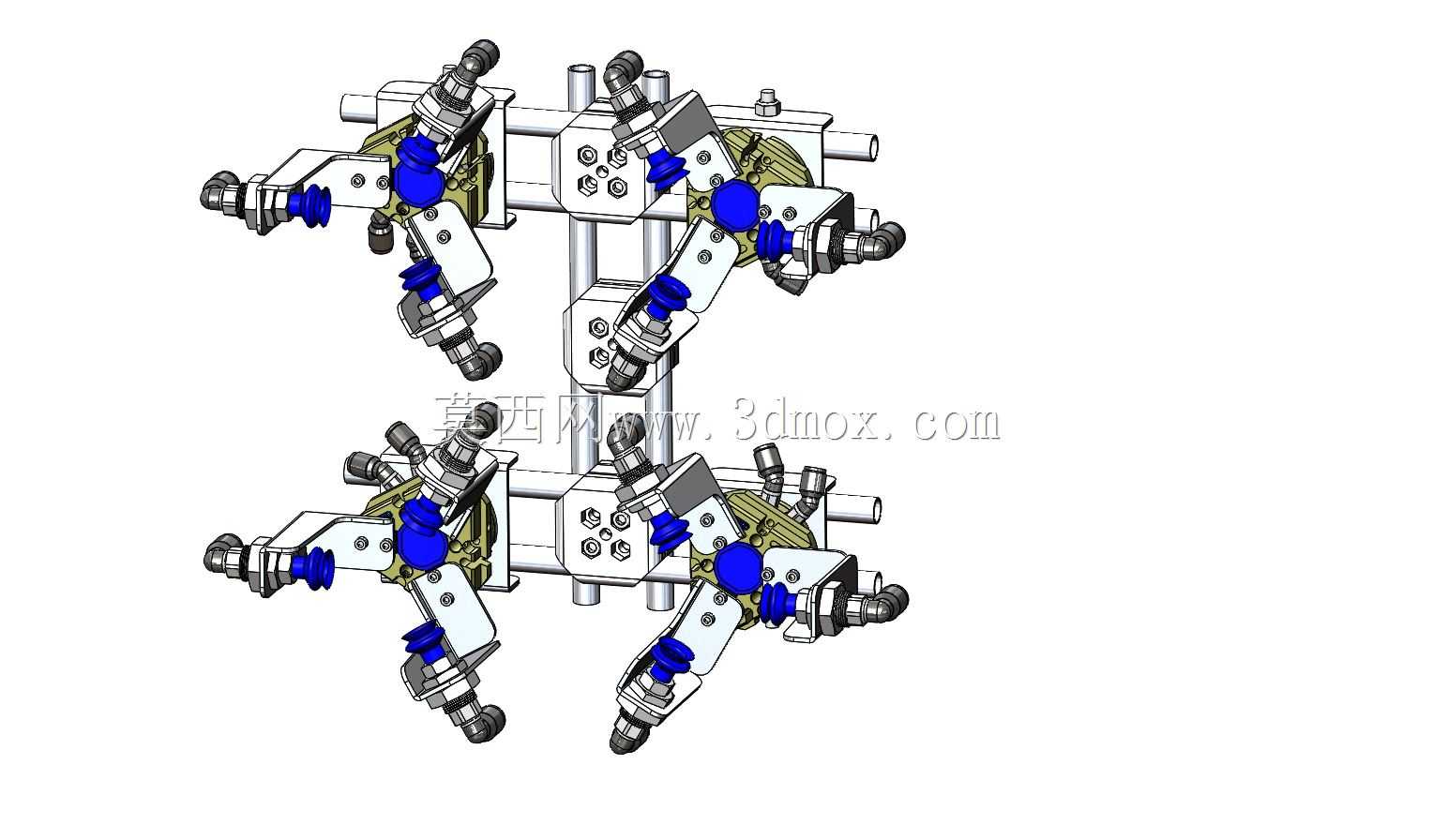

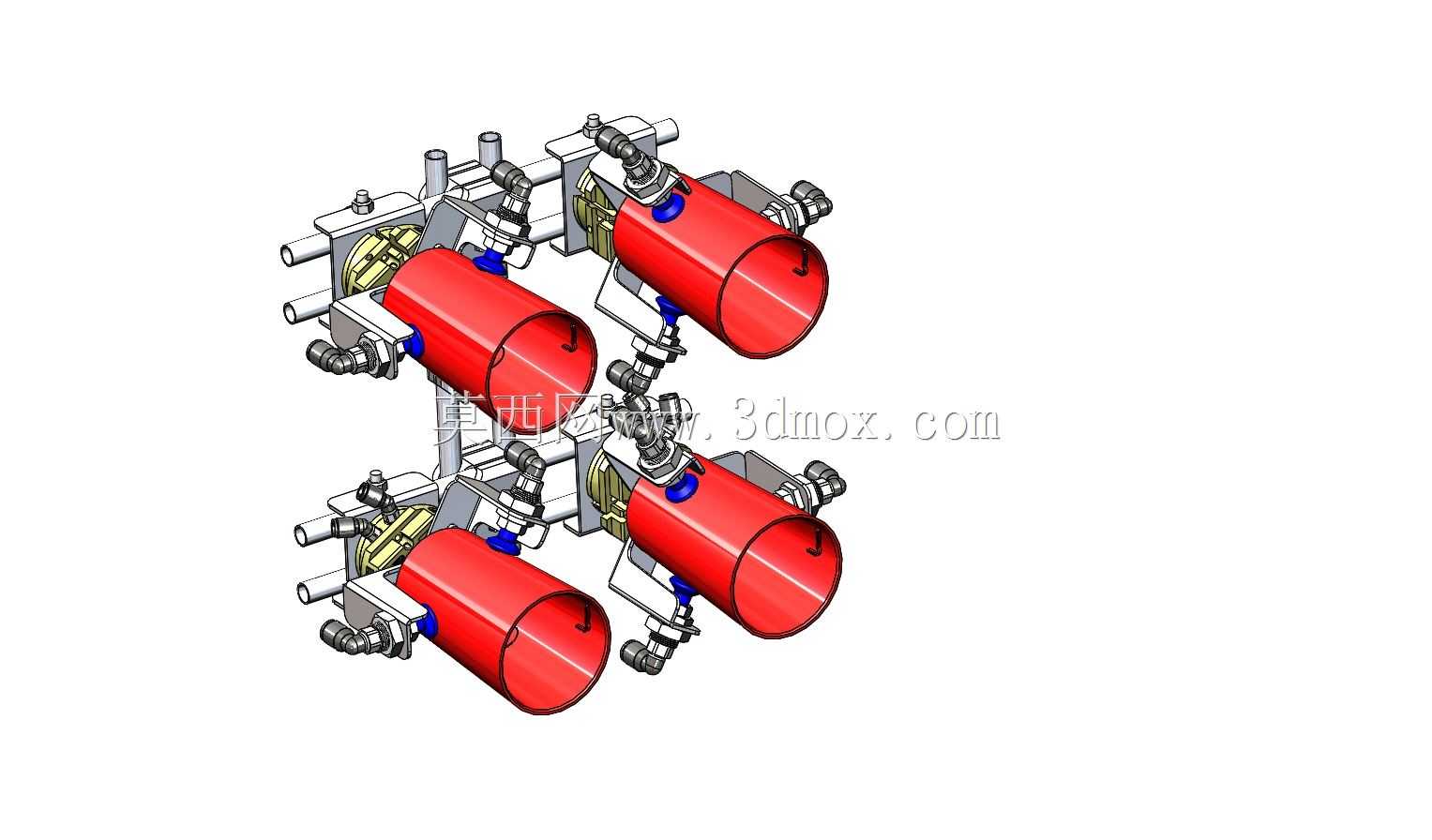

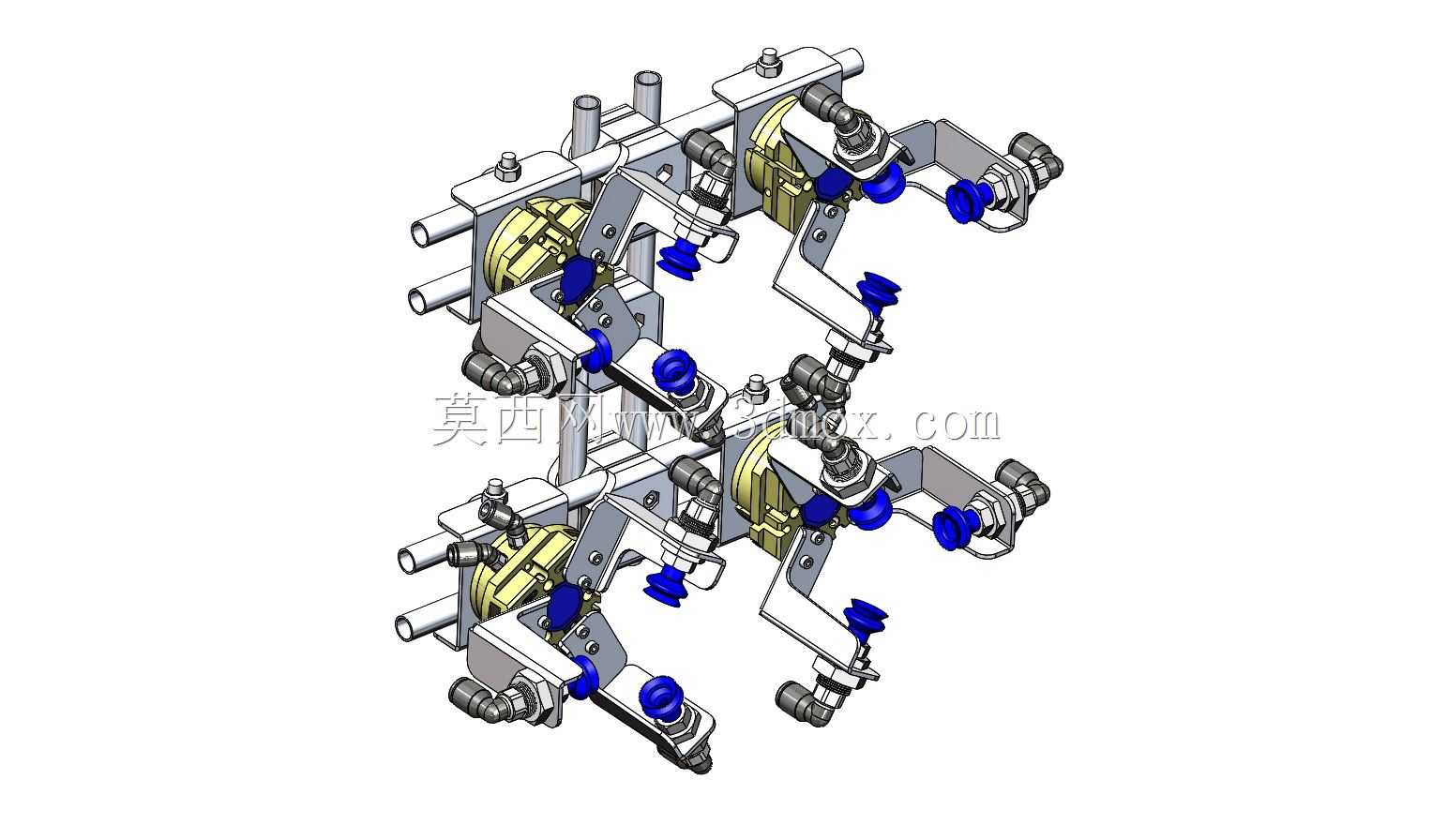

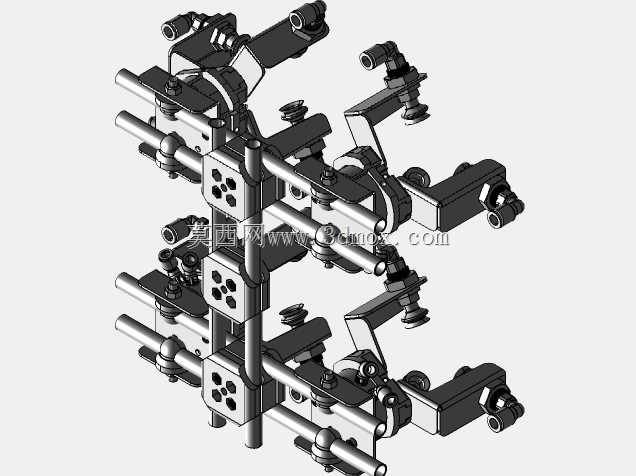

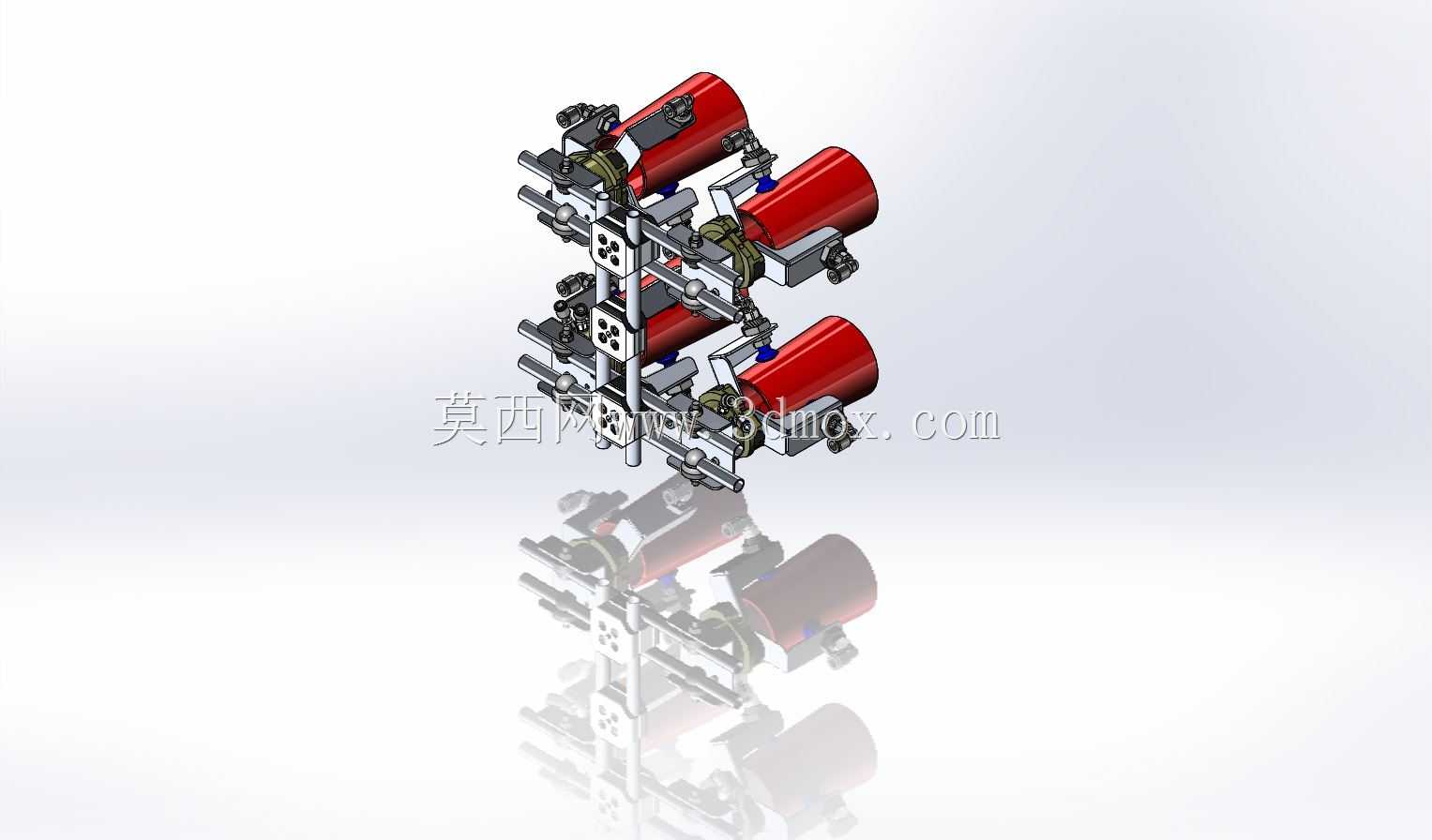

这款臂端执行结构专为注塑生产场景设计，主要适配立式、卧式注塑机的取件作业环节，安装在六轴工业机器人或者横走式注塑机械手的末端法兰位置，解决注塑成型后产品从模腔中快速取出、转移的作业需求，尤其适配多腔模布局的注塑生产工位，可一次完成四件注塑产品的同步取放，大幅缩减单模取件的等待时长，提升整线生产节拍。从功能设计来看，该结构采用对称式四工位布局，每个工位独立配置真空吸附组件与小型气动执行元件，可根据不同注塑产品的外形调整吸附头的安装位置与角度，既可以适配平面类注塑件的吸附取件，也能通过加装辅助夹块完成带倒扣结构产品的稳定夹持，避免取件过程中产品掉落或者表面划伤。整体结构采用模块化的铝型材搭建主体框架，所有气动管路沿型材内部走线，避免作业过程中管路与模具、设备周边结构发生剐蹭干涉，同时框架上预留了多组标准化安装孔位，可根据生产需求快速增减作业工位，或者更换不同规格的吸附、夹持组件，适配不同尺寸、不同材质的注塑产品取件需求。在安装边界设计上，该结构的主体安装端采用标准法兰对接结构，可直接匹配主流工业机器人与注塑机械手的末端安装尺寸，整体横向与纵向的外轮廓尺寸经过紧凑化设计，可伸入常见的注塑机模腔间距内完成取件动作，不会与模具的导柱、抽芯结构发生碰撞，作业时的活动范围可覆盖常见注塑机的开模行程区间，无需对原有注塑设备或者机械手进行额外改造即可完成安装调试。在实际生产应用中，该臂端结构可配合注塑机的开模信号完成联动作业，当模具开模到位后，机器人带动该结构伸入模腔，真空组件启动产生负压吸附住成型产品，随后结构退出模腔将产品转移至输送带或者质检工位，释放真空完成产品放置，整个作业过程无需人工介入，可适配ABS、PP、PC等多种常见注塑材质的产品取件，既降低了人工取件的安全风险，也避免了人工取件过程中对产品表面造成的污渍、磕碰损伤，稳定提升注塑生产的自动化水平与产品良率。
