橡胶层切割专用多工位气动刀具组

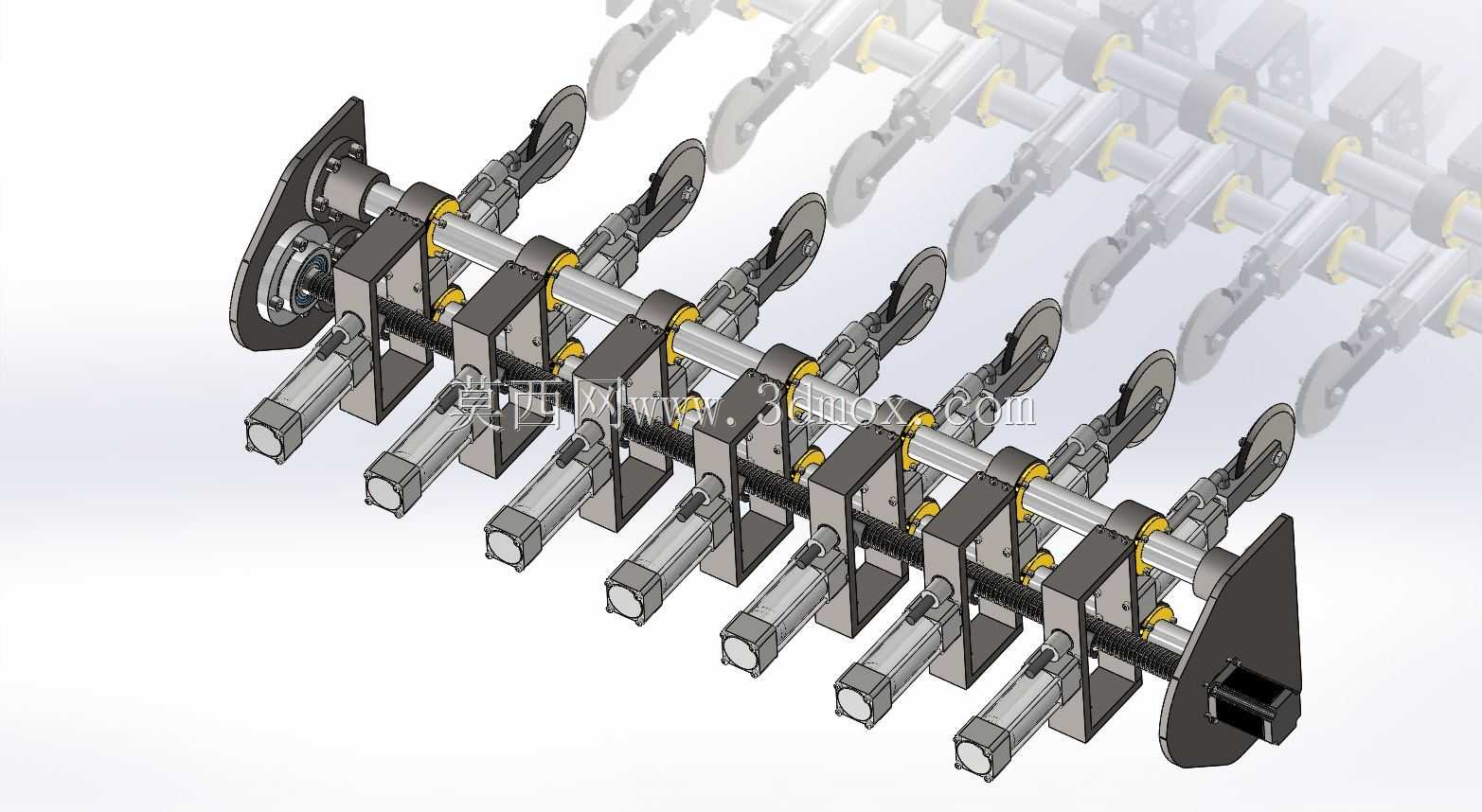

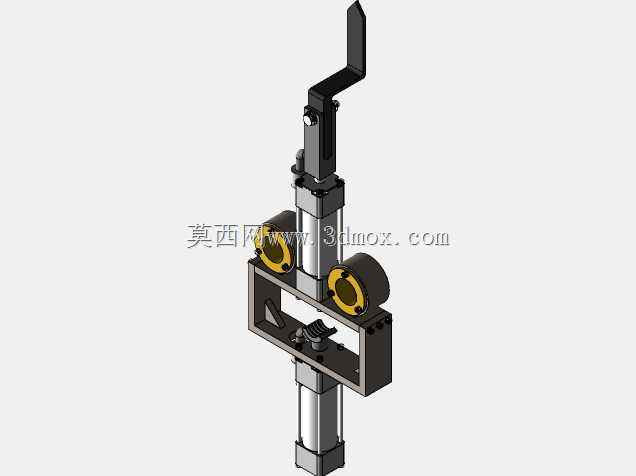

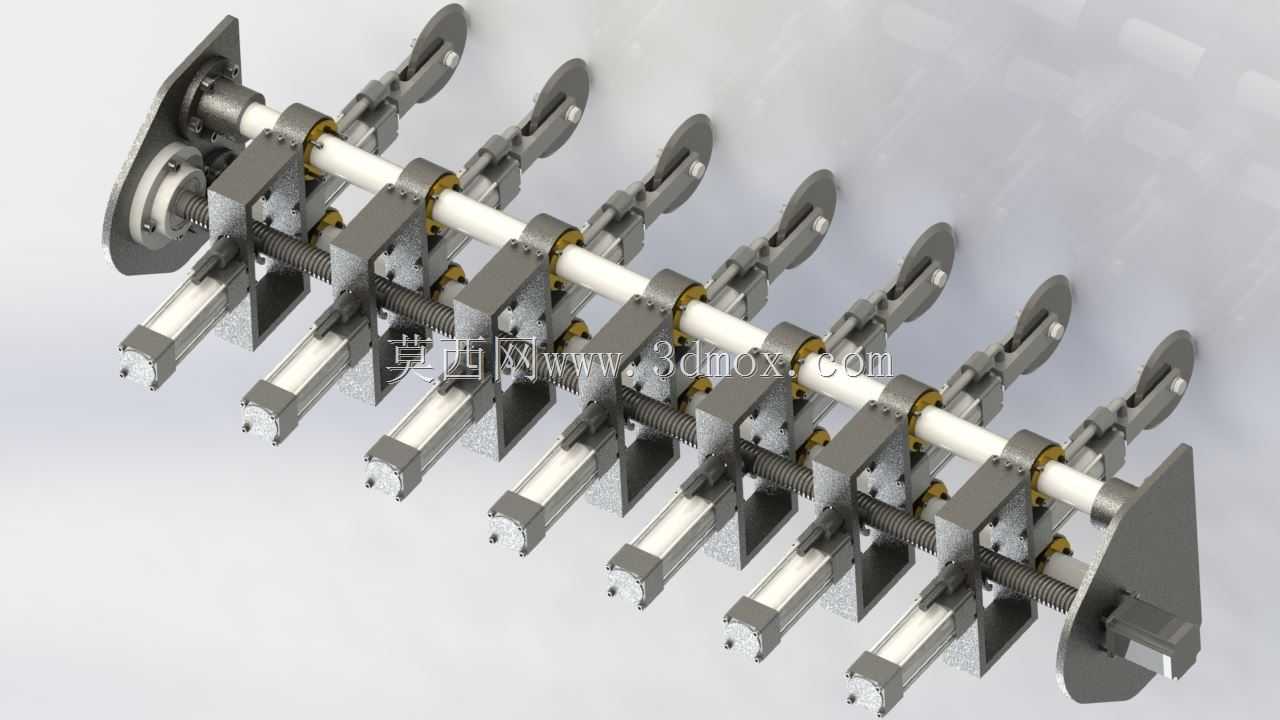

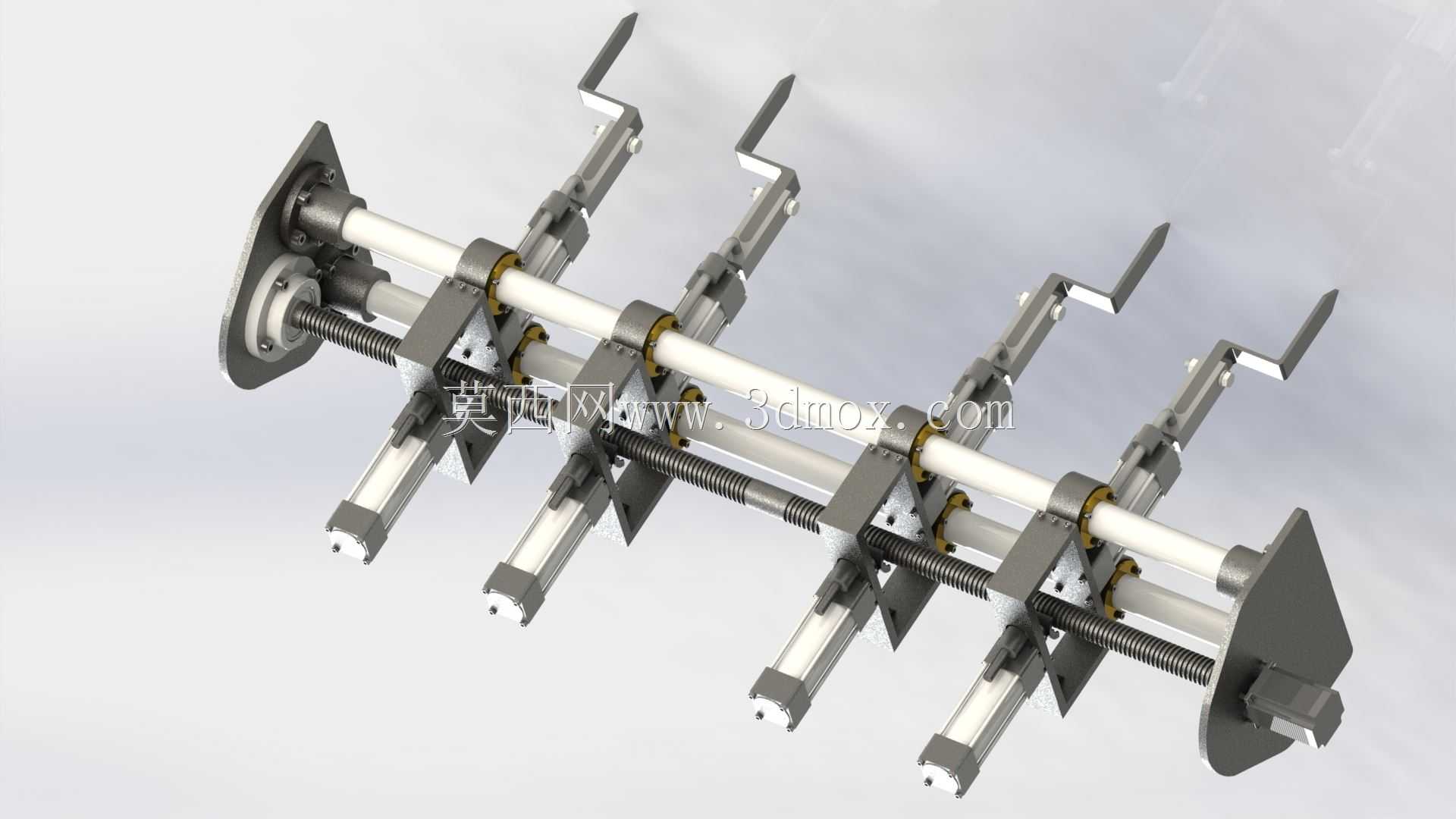

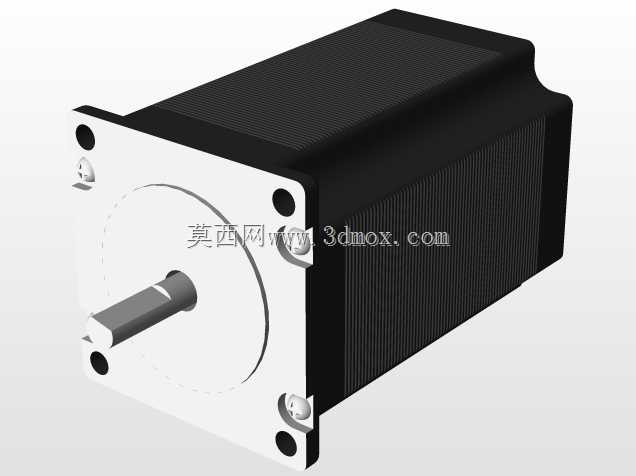

该刀具组专为橡胶制造行业的橡胶层定厚裁切工序设计，主要应用于橡胶卷材、片材的连续分切与定长裁切场景，适配橡胶压延生产线、橡胶片材预处理工位的加工需求，可直接集成在现有橡胶加工产线的出料端，完成橡胶层的精准分切作业，解决传统单刀裁切效率低、多刀位同步精度差的行业痛点。整套机构采用卧式长轴排布结构，核心承载为一根贯穿所有刀位的横向主轴，沿轴向等距布置八组独立裁切刀座，单组刀座集成了裁切执行件、导向滑块与位置调节结构，可根据不同的裁切宽度需求，单独调整对应刀座的轴向位置，适配多种宽度规格的橡胶层加工需求，无需整体更换刀组即可快速切换生产规格。驱动层面采用步进电机作为核心动力源，替代传统的电机加编码器组合方案，步进电机的旋转输出通过丝杆结构转化为刀座的直线位移，电机旋转角度与刀具进给位移呈严格正比关系，无需额外配置位移检测元件即可实现裁切进给量的精准控制，大幅简化了机构的电控逻辑与硬件配置，降低了设备的制造成本与后期维护难度。气动执行结构为每把裁切刀提供稳定的下压力，保证裁切过程中刀刃对橡胶层的压力均匀，避免出现橡胶层裁切不断、毛边、粘连的问题，所有气动管路沿主轴旁侧的走线槽规整排布，避免管线干涉刀座的轴向移动。安装边界上，整套刀具组的主体安装面为两端的立式支撑座，支撑座底部预留标准安装孔位，可直接固定在产线的机架台面上，整体轴向长度适配常规幅宽的橡胶加工产线，径向尺寸紧凑，不会占用过多产线的垂直安装空间，刀组的进料侧预留导向辊安装位，可搭配橡胶导向辊使用，保证待裁切橡胶层平整进入裁切工位，避免因材料褶皱导致的裁切尺寸偏差。设计过程中充分考虑了橡胶裁切的工况特性，所有与橡胶接触的刀刃部位采用高硬度耐磨钢材，刀座的导向部位采用自润滑导向结构，长期运行无需频繁加注润滑油，避免油污污染橡胶制品，各刀位的裁切行程单独可调，可适配不同厚度的橡胶层裁切需求，从薄橡胶膜到厚橡胶板均可通过调整进给行程完成稳定裁切，多刀位同步作业的模式相比传统单刀往复裁切，加工效率提升数倍，同时步进驱动的精准位移控制保证了每一次裁切的深度一致，不会出现切透输送带或者裁切深度不足的问题，整套机构结构紧凑，传动路径简洁，没有冗余的结构设计，后期维护时可单独拆卸任意一组刀座进行磨刀或者更换，无需拆解整个刀组，大幅降低了产线的停机维护时间。
