嵌入式四眼不锈钢燃气灶具结构设计

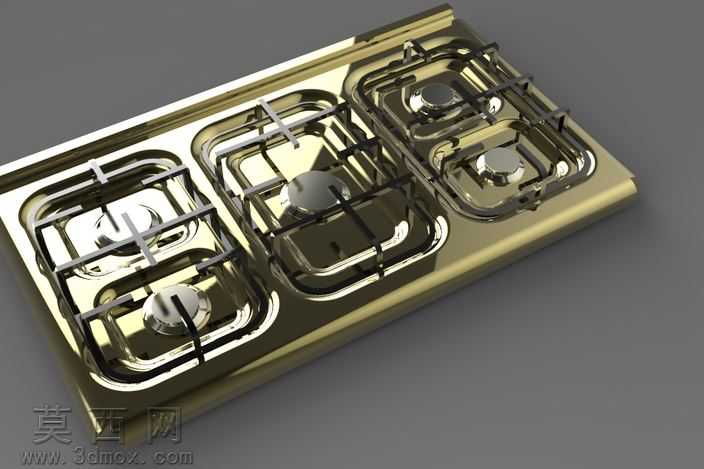

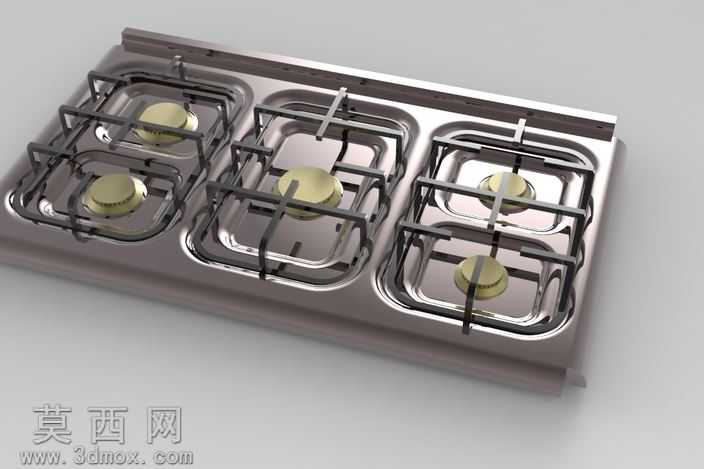

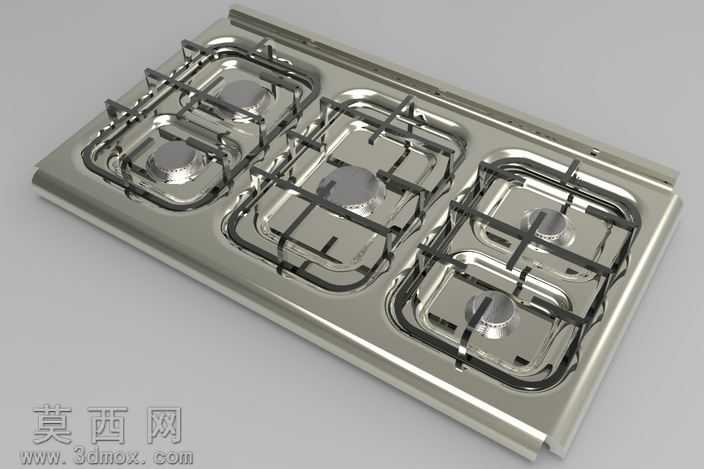

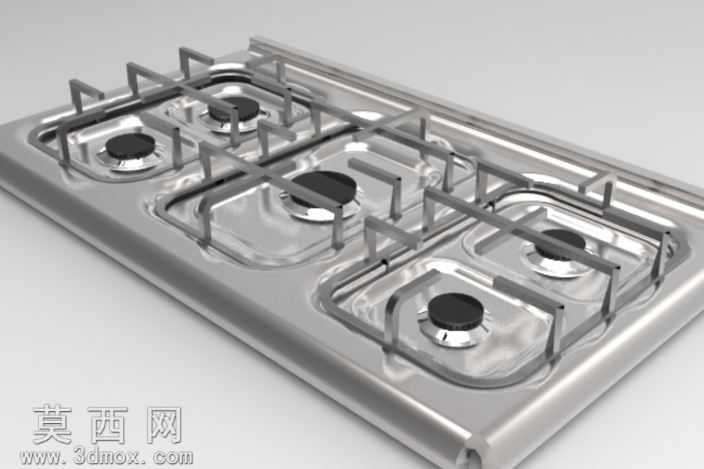

本作品为嵌入式四眼燃气灶具的三维结构设计，采用CATIA V5 R21完成全参数化建模，整体围绕钣金成型工艺逻辑展开设计，精准还原嵌入式灶具的真实结构特征。建模过程中首先构建灶具整体基准坐标系，以不锈钢面板的安装开孔尺寸为核心定位基准，依次完成面板主体、炉头安装位、锅支架定位槽、盛液盘嵌套结构的特征搭建，所有钣金特征均采用可生成式设计逻辑，预留合理的钣金折弯、冲压工艺余量，确保模型可直接对接钣金生产展开工序。材质渲染层面，面板部分采用拉丝不锈钢材质，精准调整金属粗糙度、反射强度参数，还原真实不锈钢面板的细腻拉丝纹理与柔和反光效果；炉头部分采用耐高温铸铁与铜合金复合材质表现，区分火盖、炉座的不同材质质感；锅支架采用哑光耐高温搪瓷材质，通过调整漫反射与高光参数，还原搪瓷表面耐磨哑光的视觉特征；盛液盘采用亮面不锈钢材质，与面板形成细微的质感层次区分。结构设计上，四个炉头采用非对称布局，兼顾不同尺寸锅具的同时使用需求，每个炉头对应独立的盛液盘嵌套结构，锅支架的定位卡扣与面板冲压卡槽精准配合，确保安装后无晃动位移，面板边缘采用折边包边结构，既提升面板结构强度，也避免安装时割手的安全隐患，整体结构完全符合嵌入式灶具的安装尺寸规范，所有配合部位均预留合理的安装公差，可直接用于结构验证、工艺拆解与产品展示场景。
