翼式红酒开瓶器精细三维结构设计

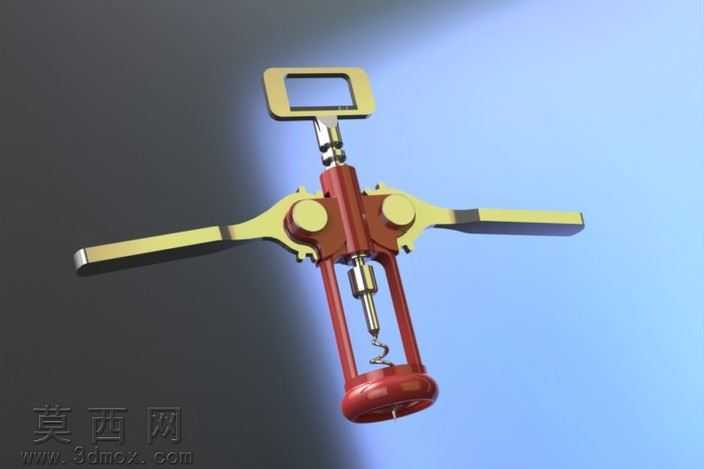

本作品为翼式红酒开瓶器的三维建模设计成果，建模阶段严格遵循实物的尺寸比例与装配逻辑完成全零件构建，首先拆解产品的核心组成结构：顶部的提拉方环、中部的主体支撑架、两侧对称的翼形压杆、中心的螺旋钻杆、底部的瓶口定位套，每一个零件都通过草图绘制、特征拉伸、旋转、切除等操作完成基础造型，针对零件间的铰接位置，精准绘制了销轴的配合尺寸，确保后续装配环节各活动部件可实现符合真实使用逻辑的运动效果。材质与渲染阶段，针对不同部件的材质特性做了区分设置：两侧翼形压杆与顶部提拉环采用锌合金镀金材质，调整金属材质的反射率、粗糙度参数，还原亮面金属的光泽质感，同时添加细微的磨砂颗粒效果避免塑料感；中部主体支架采用酒红色烤漆金属材质，调整材质的漫反射颜色与高光参数，还原烤漆表面温润的半光泽质感，边缘位置做轻微的倒角处理，避免尖锐棱角带来的失真感；中心螺旋钻杆采用抛光不锈钢材质，调高金属反射强度，还原不锈钢件的亮面冷金属质感；底部瓶口定位套采用与主体一致的酒红色烤漆材质，与整体视觉风格统一。渲染阶段采用渐变蓝灰背景，布置三点式打光方案，主光源从侧上方打亮产品主体，勾勒金属部件的高光轮廓，辅光源从另一侧补光消除暗部死黑，背光源打亮产品边缘提升整体立体感，最终渲染效果清晰展现产品的结构层次与材质质感。设计思路上，完全还原经典翼式开瓶器的工作原理：使用时将底部定位套套在红酒瓶口，旋转顶部提拉环带动中心螺旋钻钻入红酒瓶塞，随着钻杆下行，两侧翼形压杆会逐步抬升，待螺旋钻完全钻入瓶塞后，向下按压两侧翼杆，通过杠杆结构带动钻杆上行，即可平稳将瓶塞拔出，建模过程中特意验证了各活动部件的运动行程，确保杠杆传动的比例符合真实使用的力臂逻辑，既保证模型外观的还原度，也完整复现了产品的机械结构原理，可用于产品展示、结构教学、二次设计优化等场景。
