气动旋转直线运动转换执行机构

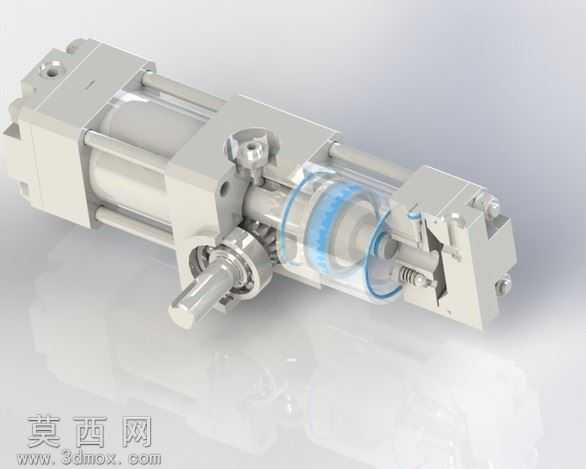

本作品为实现旋转运动向线性运动转换的气动集成执行机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循气动元件的通用设计规范，对各组成零件的尺寸公差、装配间隙进行了精准设定，确保虚拟装配状态下无干涉、无错位问题。模型渲染阶段采用金属哑光材质模拟气缸缸筒、端盖、输出轴等金属加工件的表面质感，对透明视窗部分采用高透亚克力材质并添加轻微折射效果，内部密封件、缓冲弹簧采用橡胶与弹簧钢的对应材质表现，通过柔和的工业环境打光，清晰呈现机构的内部传动结构与外部装配形态。结构设计上，该机构集成了标准气缸的直线驱动腔体、旋转传动齿轮组、导向轴承组件、端部缓冲结构与输出连接端，将传统需要独立气缸搭配外部旋转转换机构的分体式设计整合为一体式结构，有效缩减了安装占用空间。设计思路围绕气动系统的紧凑化、集成化需求展开，通过内置的齿轮齿条啮合结构，将活塞的直线往复运动转化为输出轴的旋转输出，同时保留了气动执行件响应快、结构简单、维护便捷的优势，缸体侧面预留的标准安装孔位可直接适配常规气动系统的安装工况，端部的调节旋钮可对运动行程的限位位置进行微调，内部的密封结构设计充分考虑了气动系统的压力耐受需求，可适配常规0.1-0.8MPa的气动工作压力区间，建模过程中对齿轮的齿形参数、轴承的配合尺寸、活塞的密封槽规格均按照通用机械设计标准进行参数化绘制，可直接用于气动系统的方案演示、结构验证与教学参考，能够帮助设计人员直观理解气动力转换为复合运动的实现逻辑，也可作为非标自动化设备中气动执行模块的设计参考模板，整体模型的装配层级清晰，各零件可单独拆分编辑，便于后续根据实际工况调整尺寸参数与安装形式。
