涡轮增压空气鼓风机X55结构设计

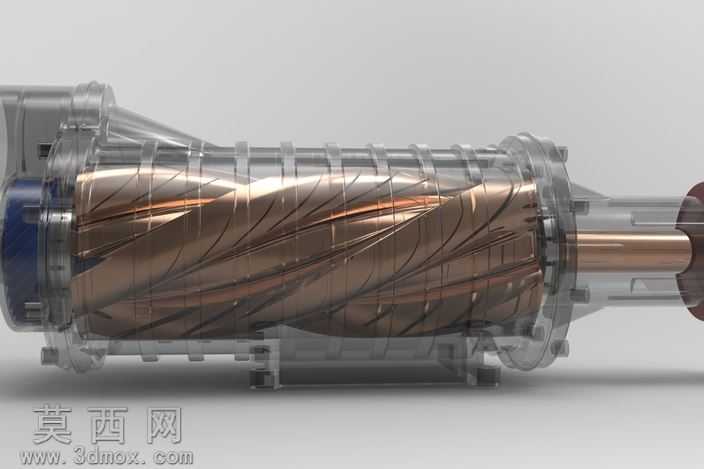

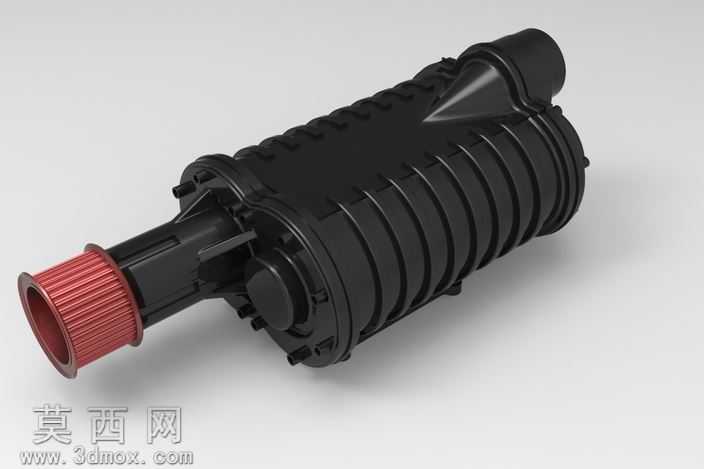

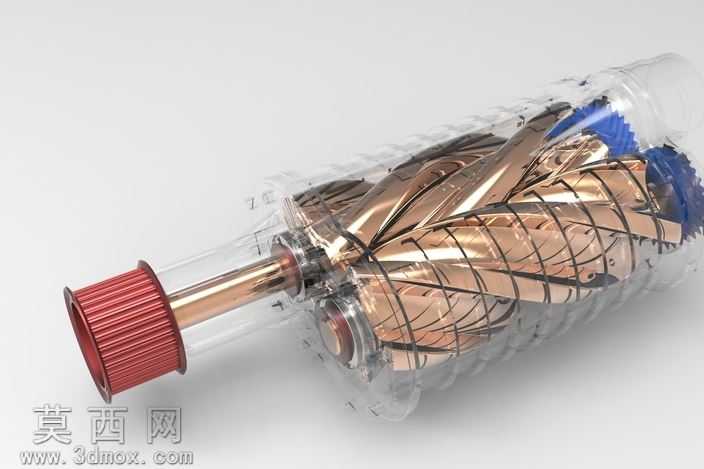

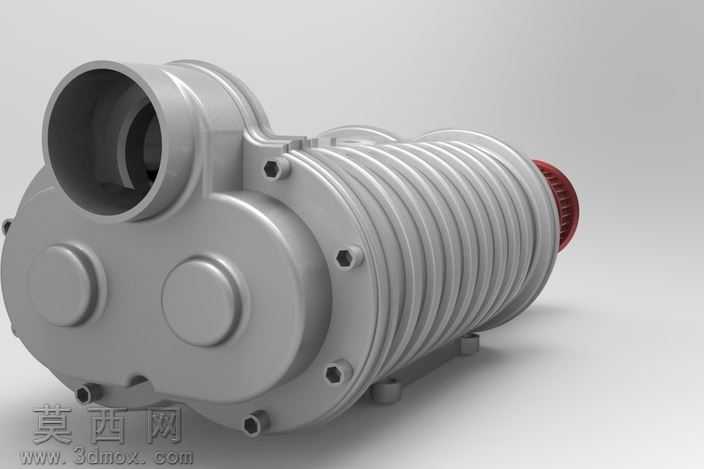

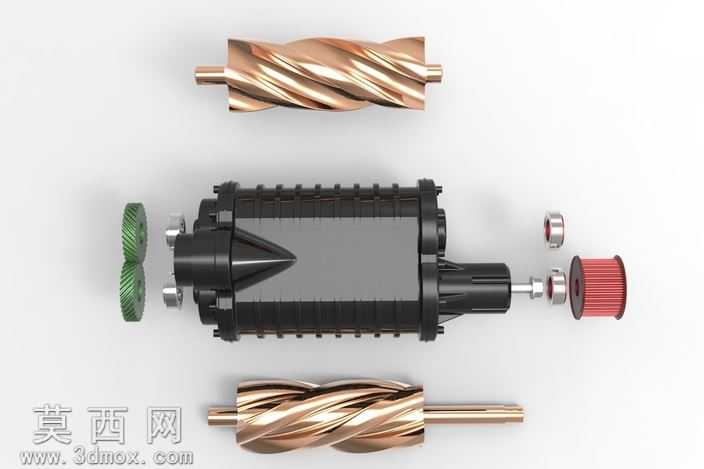

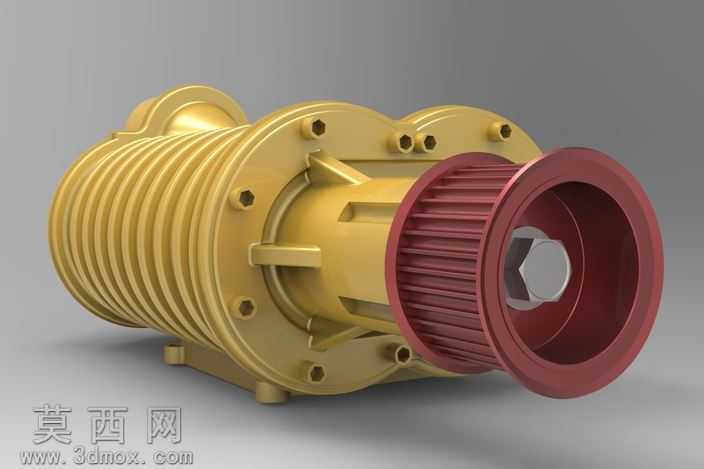

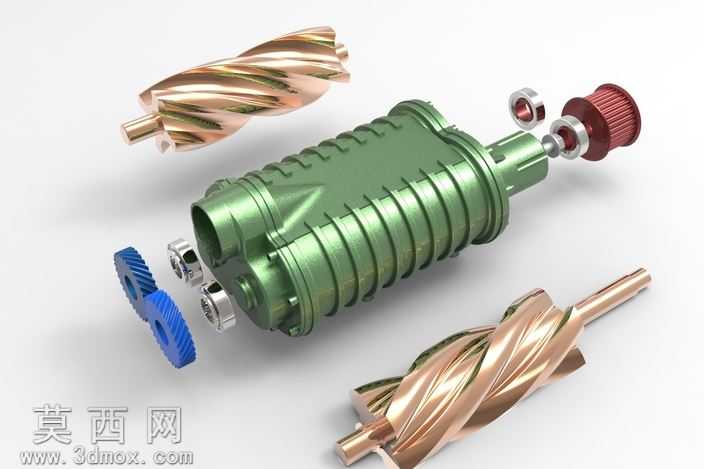

本作品为涡轮增压空气鼓风机X55的三维数字化设计成果，建模阶段严格遵循气动设备的工程设计逻辑，先通过参数化草绘勾勒出整机的轴向轮廓基准，依次完成蜗壳流道、带轮传动端、轴承安装位、散热肋片组的实体构建，所有配合面均按照机械加工公差要求预留装配间隙，螺栓孔位、定位凸台的排布完全匹配同类型鼓风机的实际安装规范。渲染阶段针对不同部件赋予差异化材质表现，主体蜗壳壳体采用铸铝金属材质，调整金属粗糙度参数还原铸件表面的细腻哑光金属质感，边缘处添加轻微倒角高光来体现机加工的工艺细节；前端同步带轮采用暗红色工程塑料材质，模拟玻纤增强尼龙的半哑光表面特性，带轮齿槽内添加细微的纹理凹凸来还原注塑成型的表面质感；中部连接法兰的金属螺栓单独赋予镀锌钢材质，通过明暗对比突出紧固件与壳体的装配层次。结构设计上，整机采用轴向进风、径向出风的经典鼓风机流道布局，壳体外壁设置多道环形散热肋片，可在设备高速运转时增大壳体与空气的接触面积，快速带走泵体内部因空气压缩产生的热量，避免温升过高影响轴承与密封件的使用寿命；前端带轮与主轴采用内六角孔配合传动，配合端面的止口定位保证传动同轴度，降低高速运转时的径向跳动。设计过程中重点优化了蜗壳内部的流道曲线，通过平滑过渡的型面减少空气在流道内的湍流损失，提升鼓风效率，同时对壳体的壁厚做均匀化处理，避免铸造过程中出现缩孔缺陷，各部件的拆分逻辑完全适配实际生产的装配与后期维护需求，可直接用于气动系统配套、设备风冷方案的参考设计。
