踏板摩托后悬挂螺旋弹簧减震结构

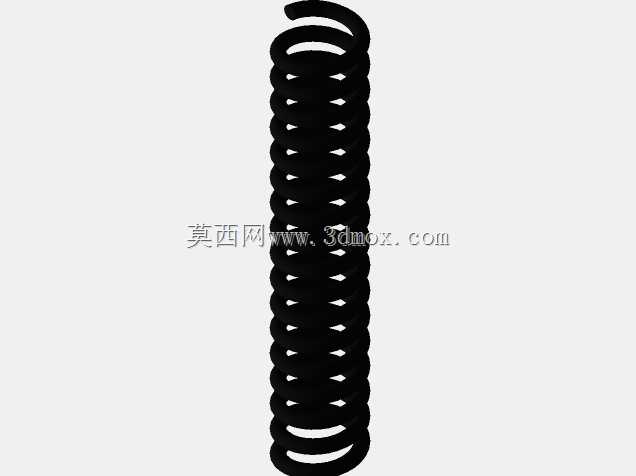

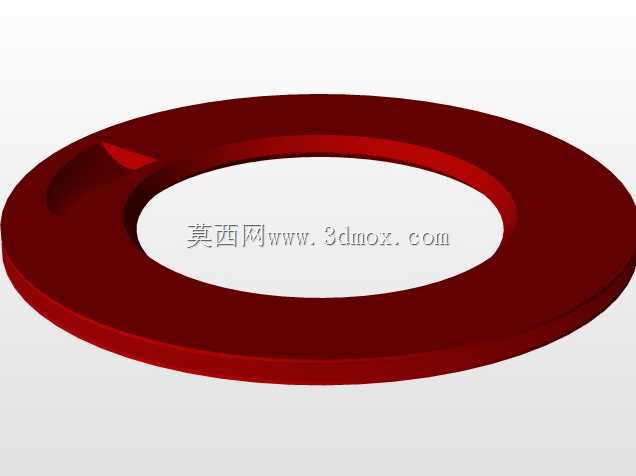

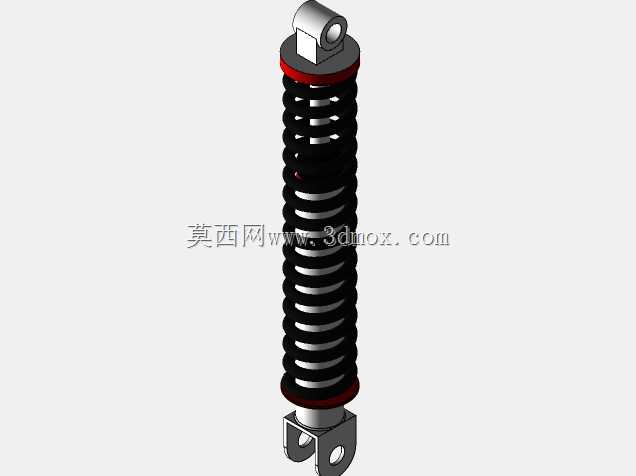

该减震结构主要应用于踏板类摩托车、小型电动滑板车的后悬挂系统中，是连接车架与后轮摇臂的核心承载缓冲部件，在日常通勤骑行、非铺装路面缓行等场景下承担滤震、承载、维持轮组贴地性的核心作用，能够有效吸收路面起伏、坑洼冲击带来的纵向作用力，避免刚性冲击直接传递至车架与驾乘人员，大幅提升骑行过程的平顺性与操控稳定性。从功能特性来看，该减震采用圆柱螺旋压缩弹簧作为主弹性承载元件，弹簧上下两端设置有硬质耐磨缓冲垫，能够避免弹簧金属端面与安装座直接接触产生异响与磨损，内部集成的阻尼芯轴可在弹簧压缩、回弹过程中提供匹配的阻尼力，抑制弹簧多余的往复弹跳，避免出现过坎后车身持续余震的问题，同时可根据承载需求匹配不同线径的弹簧，适配不同整备质量的代步车型。在设计思路上，该结构优先考虑了安装通用性与维护便捷性，上下两端均采用铰接式吊耳安装结构，上端吊耳为单耳带衬套孔设计，可直接与车架预设的安装支座通过销轴连接，下端为分叉式双耳结构，能够快速卡入后轮摇臂的安装位完成固定，整体结构无复杂异形构件，弹簧采用等节距等外径设计，加工工艺成熟，量产一致性好，阻尼芯轴采用密封式结构，可避免日常骑行中的泥水、沙尘侵入内部密封件，延长部件的使用寿命。从安装边界与尺寸适配来看，该减震整体为同轴柱状结构，最大外径由螺旋弹簧的外径决定，安装总长度为上下吊耳安装孔的中心距，适配市面上多数中小排量踏板摩托、电动代步车的后悬挂安装空间，安装过程中无需对车架、摇臂进行额外改装，铰接结构可允许减震在压缩、回弹过程中随摇臂摆动产生小角度偏转，避免出现运动干涉，弹簧预压行程与阻尼行程经过匹配设计，在单人骑行、双人承载的工况下都能提供合适的支撑力，不会出现打底或者弹簧过硬滤震效果差的问题，同时整体结构重量较轻，不会给整车带来过多的簧下质量负担，兼顾了实用性与轻量化的设计需求。
