摩托车前轮独立悬架转向总成结构设计

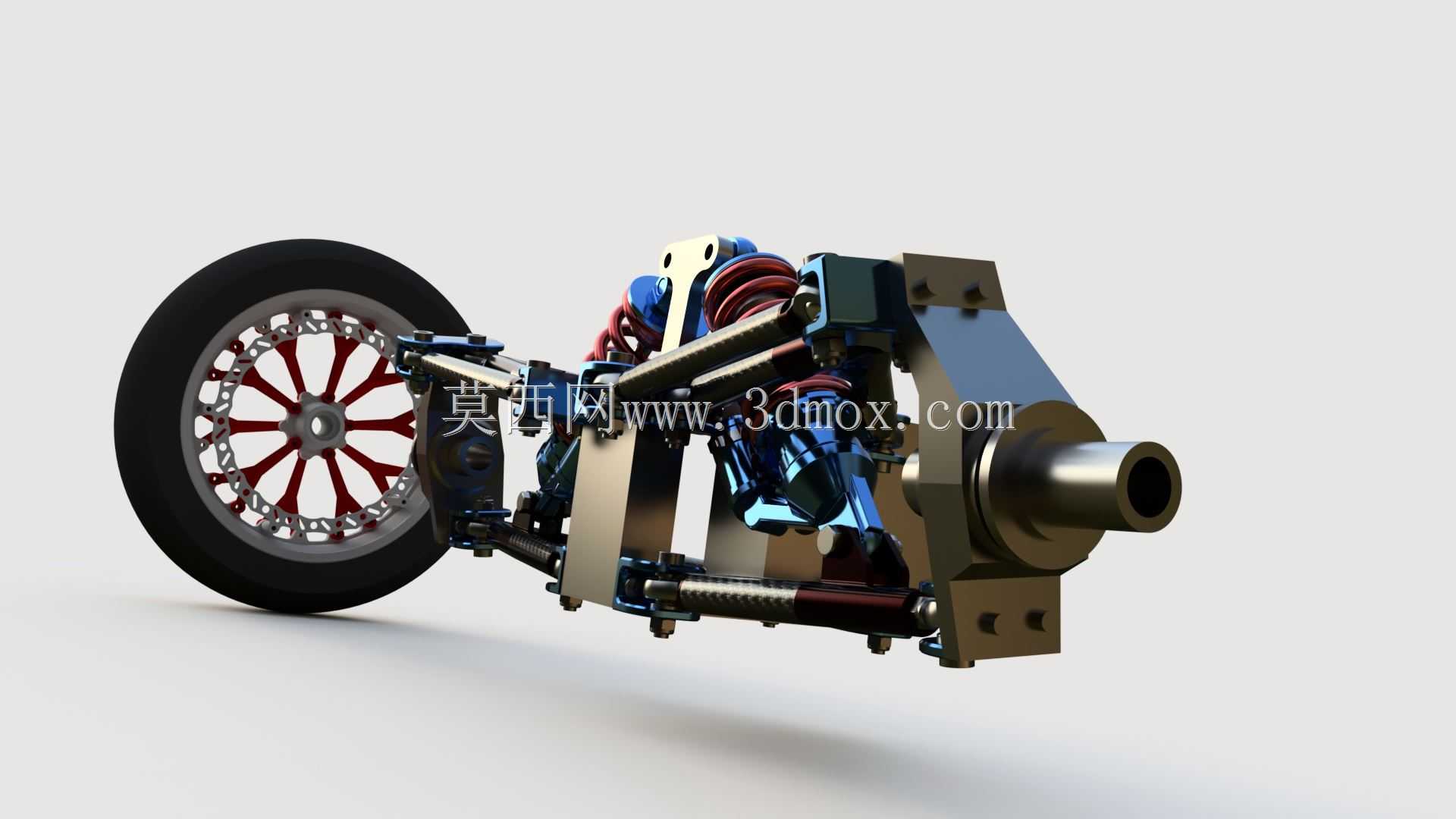

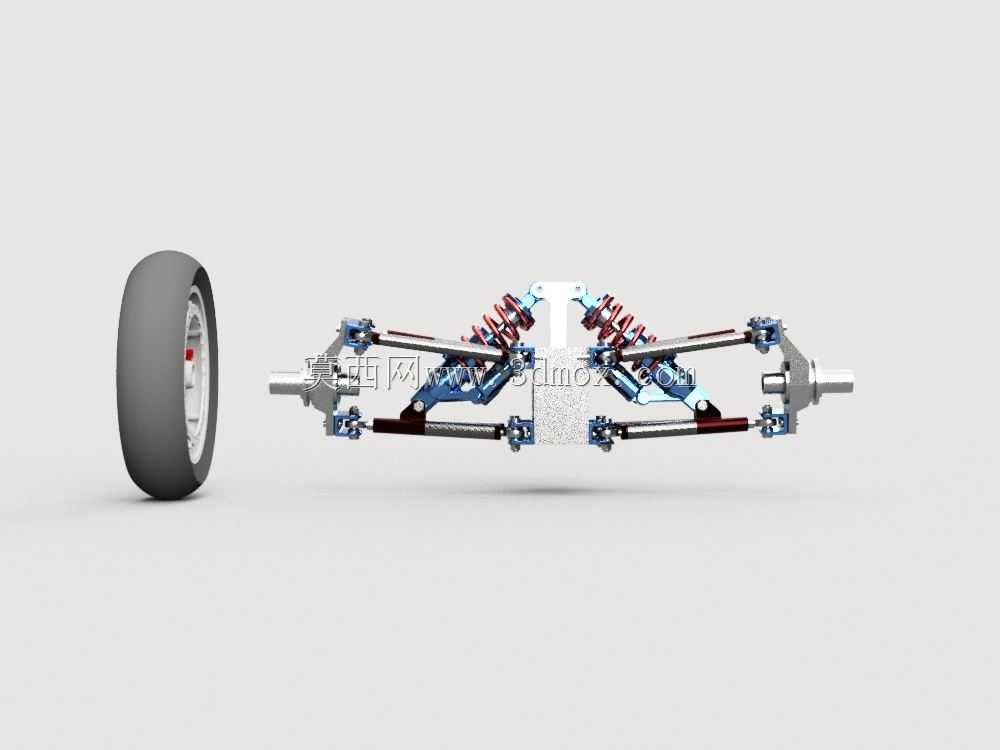

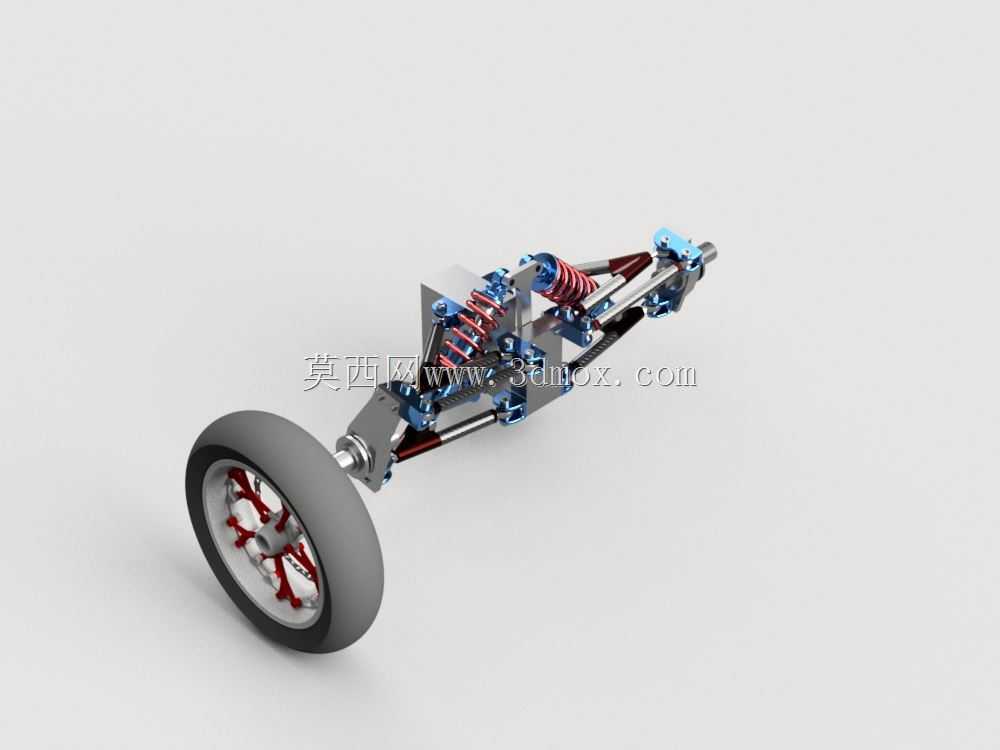

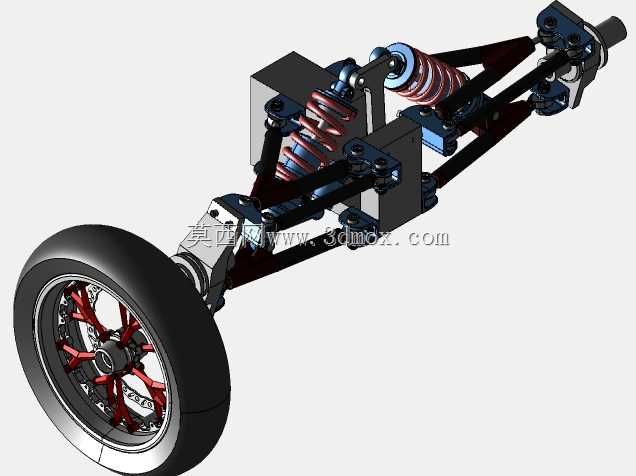

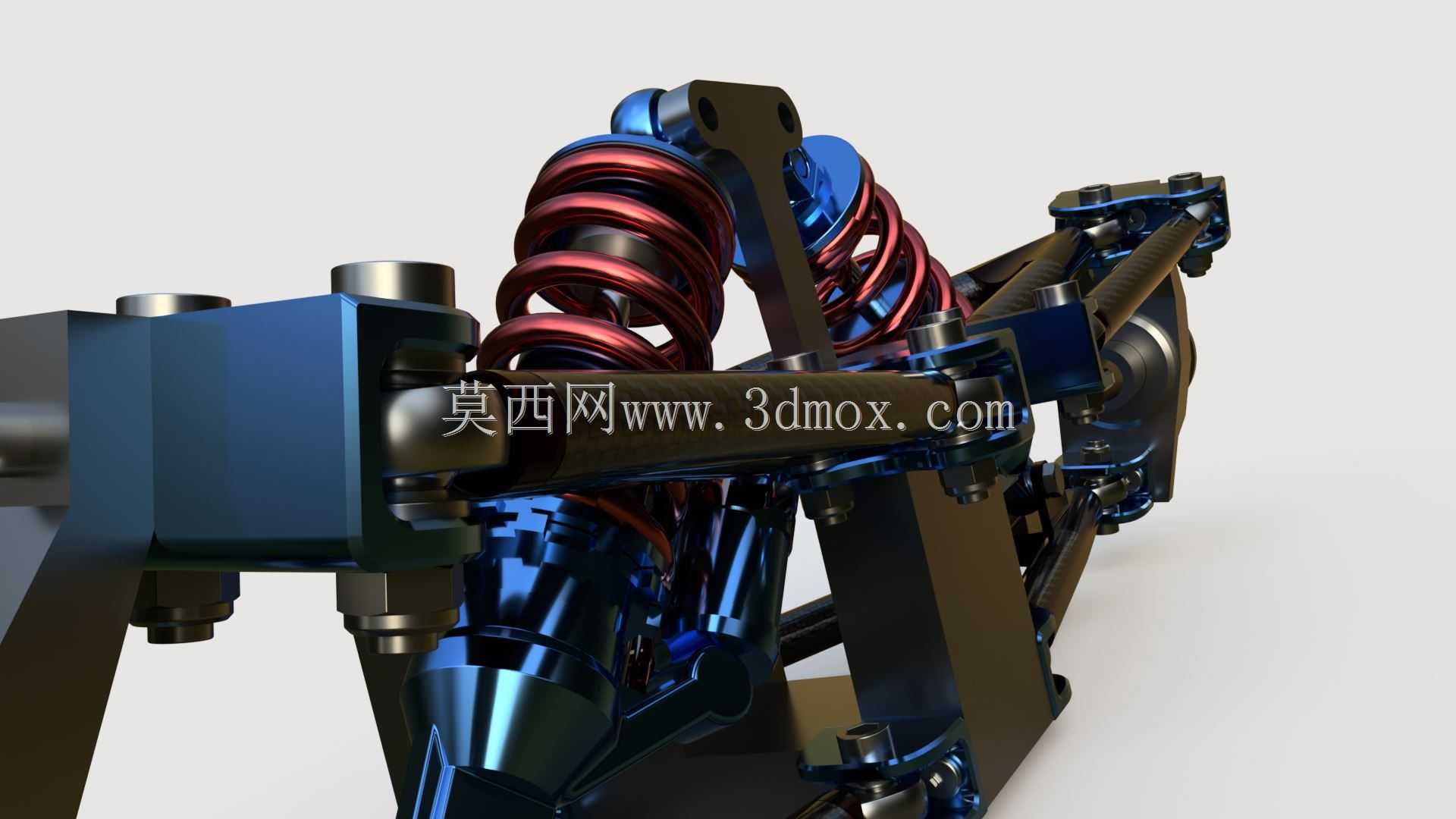

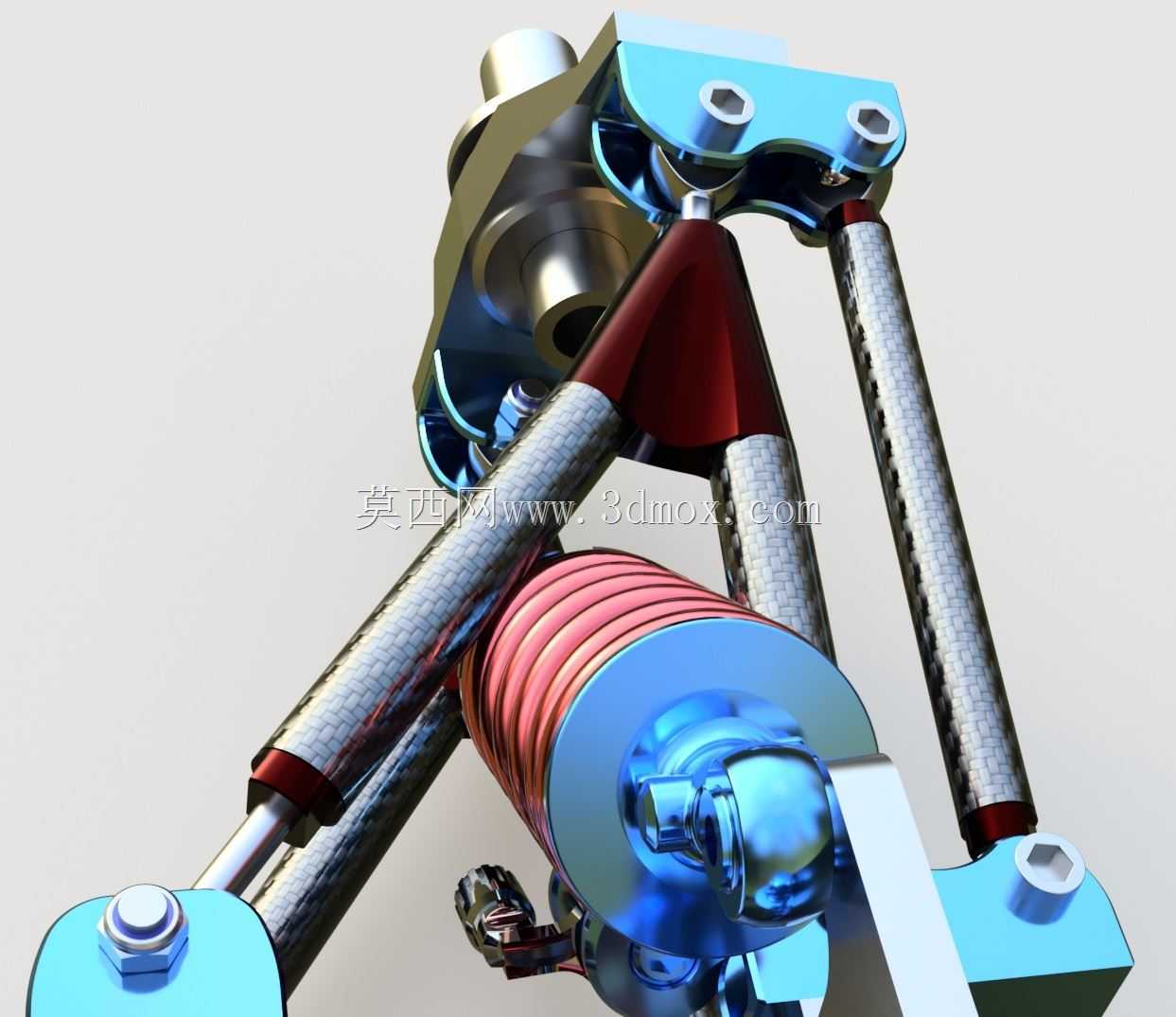

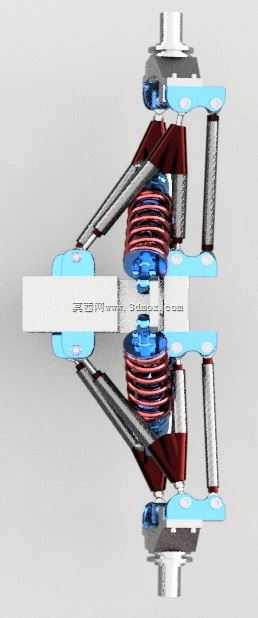

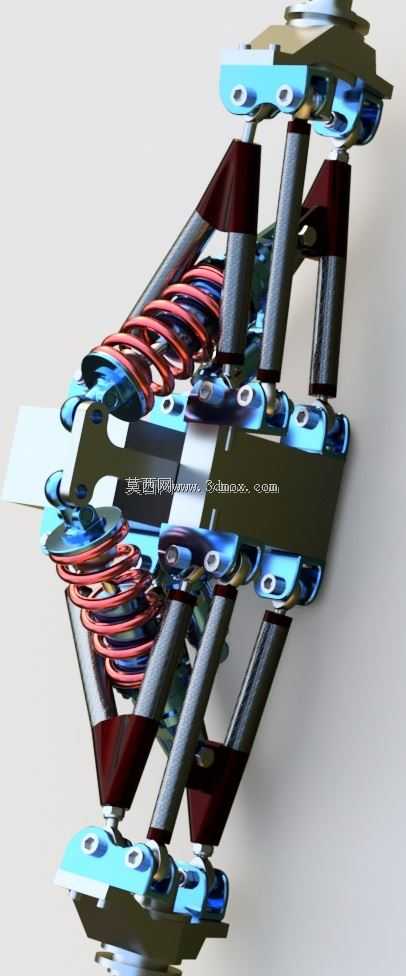

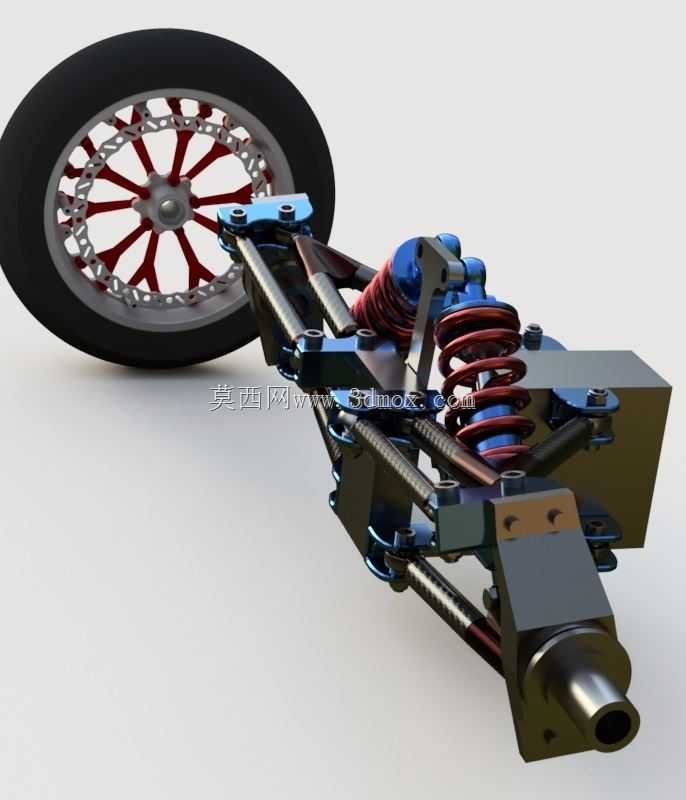

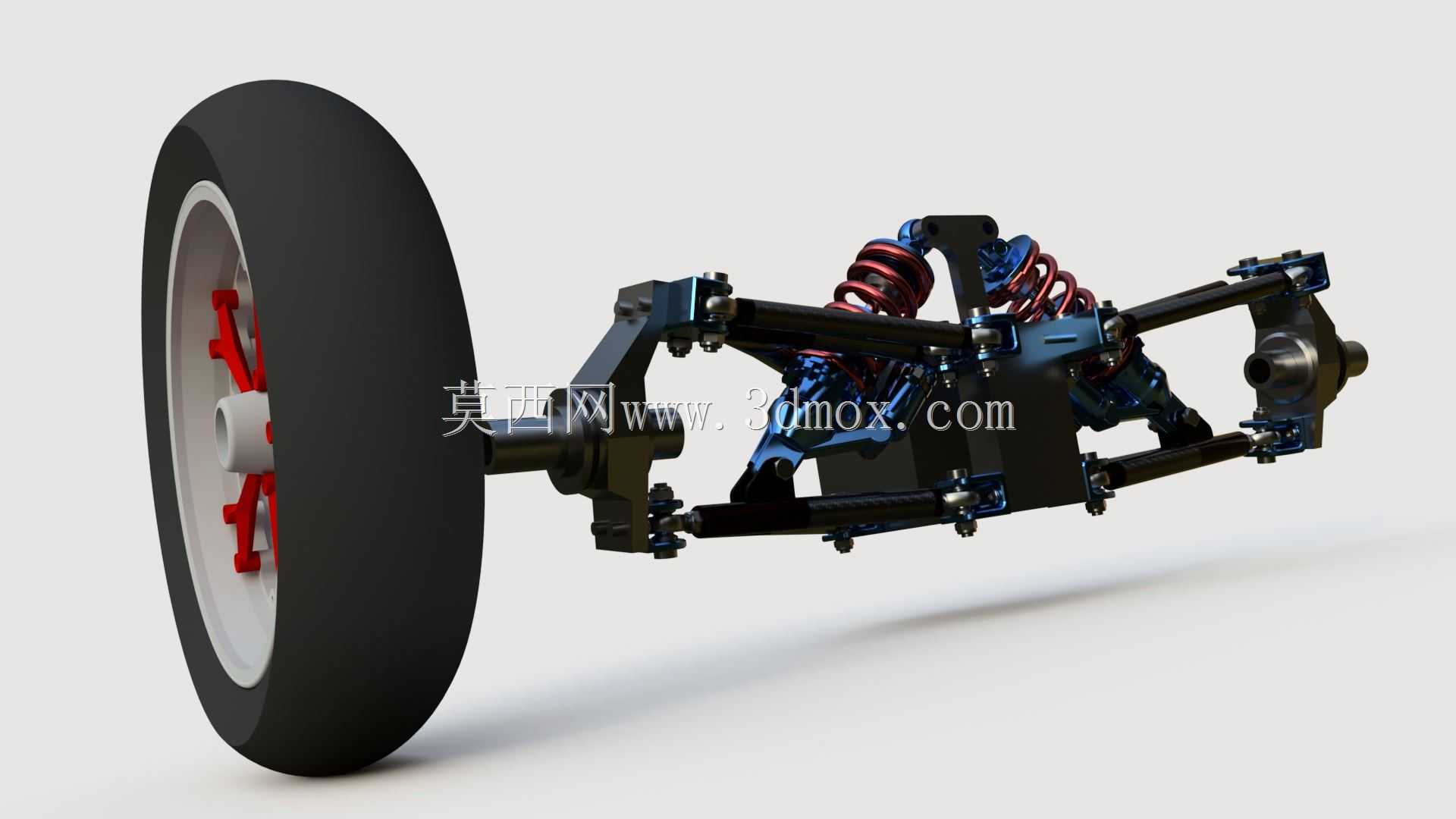

该结构为两轮摩托车型配套的前轮独立悬架转向集成总成，主要应用于中小排量运动型街车、越野摩托以及定制改装摩托的前轮行走系统，承担前轮承载、路面冲击缓冲、行驶方向控制三大核心功能，是摩托车行走系统中直接决定骑行操控性与行驶平顺性的核心部件。在实际骑行场景中，该总成需要同时应对铺装路面的高速行驶稳定性需求、非铺装路面的冲击吸能需求，以及低速转向时的灵活操控需求，适配日常通勤、郊野穿越、赛道驾驶等多场景的使用要求。从功能特性来看，该总成采用双叉臂式独立悬架结构，搭配多组螺旋弹簧与阻尼减震器组合，能够在车轮受到路面凸起冲击时，通过上下摆臂的摆动行程压缩减震弹簧，将路面传递的刚性冲击转化为弹簧的弹性势能与阻尼器的热能耗散，避免冲击直接传递至车架造成骑行者不适，同时保证轮胎始终与路面保持有效接触，提升制动与转向时的抓地力表现。集成的转向节结构直接连接前轮轴与转向操纵机构，转向动作传递路径短，虚位控制精度高，能够精准响应车把的转向输入，在高速行驶时提供清晰的路感反馈，低速挪车时转向阻力适中，兼顾操控精准度与骑行省力性。设计过程中优先考虑了结构强度与轻量化的平衡，摆臂主体采用高强度铝合金材质的等强度结构设计，在摆臂与车架连接点、转向节连接点、减震器安装点等应力集中区域做了局部加厚与加强筋结构，避免长期交变载荷下出现结构疲劳开裂，同时非受力区域做了镂空减重处理，降低簧下质量，提升减震器的响应速度。外形尺寸方面，该总成轮组适配17寸标准摩托前轮，轮辋宽度适配110/120规格的摩托轮胎，总成安装时上摆臂与车架连接点、下摆臂与车架连接点的横向安装间距控制在180mm范围内，纵向安装位置距离前轮轴中心的水平距离为125mm，减震器最大压缩行程为120mm，转向时前轮最大转角可达38度，安装边界预留了刹车卡钳、ABS轮速传感器的安装位，不需要额外修改车架即可适配多数同排量摩托车型的安装接口，同时轮组的辐条采用交叉式镂空设计，在保证辐条抗拉强度的前提下提升了轮组的视觉运动感，减震弹簧采用辨识度较高的红色涂装，兼顾结构实用性与外观装饰效果。
