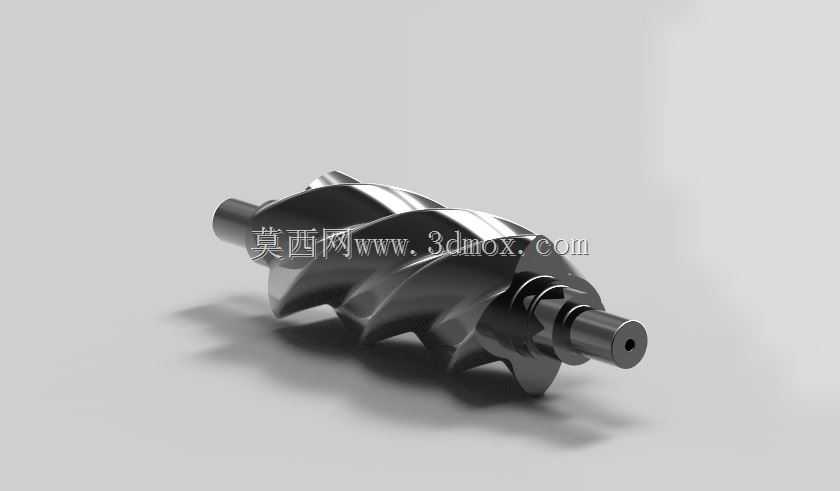

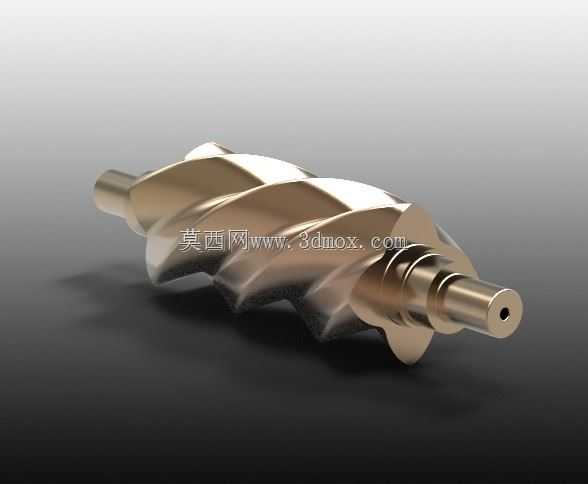

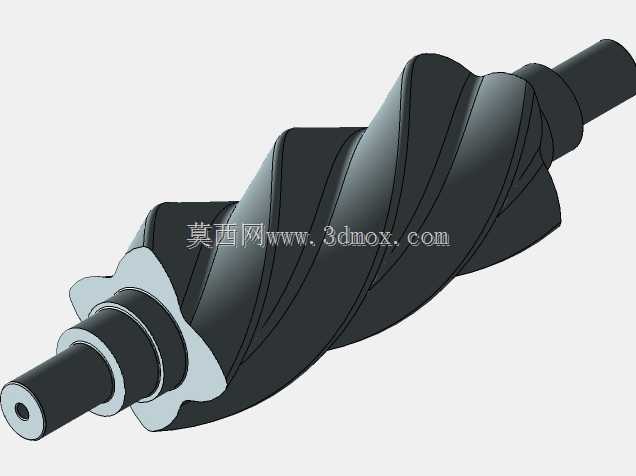

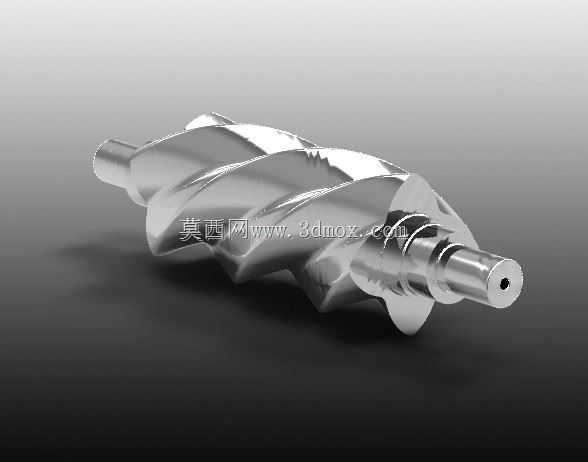

双螺旋式压缩机核心啮合螺杆结构

这款双螺旋啮合螺杆是容积式螺杆压缩机的核心做功部件，主要应用在工业气源供给、制冷空调系统、工艺气体压缩输送等场景中，是决定压缩机排气效率、运行稳定性与能耗水平的核心结构。在实际设备运行过程中，一对相互啮合的阴阳螺杆会在气缸型腔内做同步反向回转运动，通过齿槽间容积的周期性变化，完成吸气、压缩、排气的完整工作循环，相较于传统活塞式压缩结构，螺杆式压缩组件具备运行平稳无脉冲、易损件少、连续运行寿命长的优势，可适配无油润滑、喷油冷却等多种压缩工况，覆盖从普通工业气动动力到特种工艺气体增压的多元使用需求。

从功能特性来看，该螺杆采用不对称螺旋齿型设计，齿面啮合间隙经过精准控制，可在高速回转过程中有效减少压缩腔的气体泄漏量，提升容积效率；螺杆两端设计有同轴定位轴颈，可直接与轴承组件配合装配，轴端预留的密封安装位可适配接触式或非接触式轴封结构，避免压缩介质沿轴向泄漏；齿面的螺旋升角经过优化，可在回转过程中降低气流脉动与运行噪音，同时平衡轴向与径向的气体作用力，减少轴承负载，延长核心部件的维护周期。

在设计思路上，该结构优先保障啮合运动的平顺性，齿廓曲线采用连续光滑的型面设计，避免应力集中导致的齿面疲劳磨损，同时兼顾加工工艺性，螺旋型面可通过专用螺杆铣床或五轴加工中心完成精密成型，齿面精度可满足高速动平衡要求，避免运行过程中出现异常振动。从安装边界来看，螺杆整体为同轴回转体结构，最大外圆尺寸与气缸内壁保持微米级配合间隙，两端轴颈的直径与跨距可适配标准系列的轴承座安装尺寸，轴向定位台阶可精准限制螺杆的轴向窜动量，装配时无需额外调整即可保证阴阳螺杆的啮合间隙处于设计区间，可直接替换同规格压缩机的核心转子组件，也可作为全新压缩机开发过程中的核心转子方案参考，适配不同排量、不同压力等级的螺杆压缩机设计需求。
