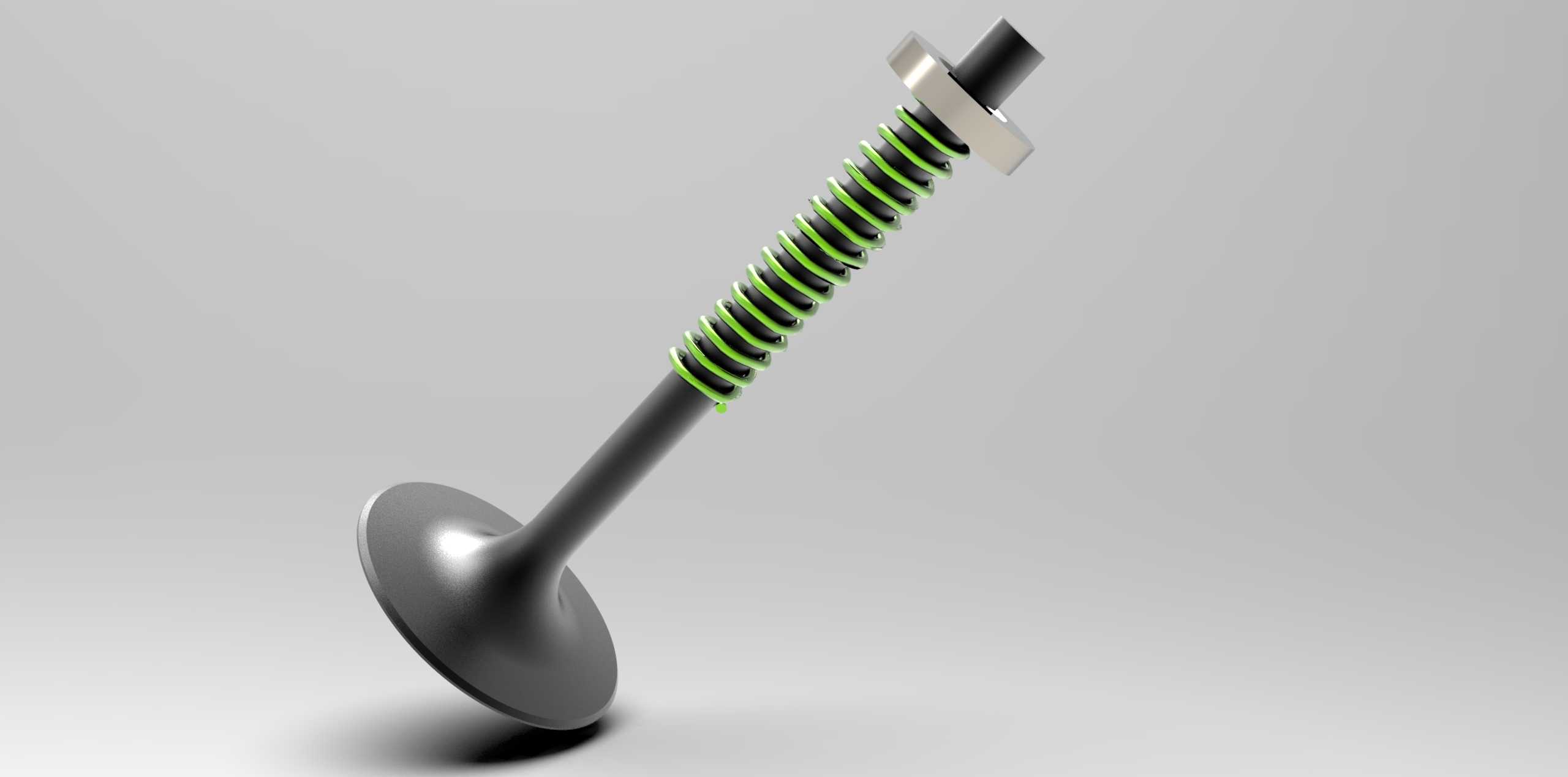

内燃机进排气控制用精密进气阀结构

　　这款进气阀是内燃机配气机构的核心执行部件，主要应用在往复式活塞内燃机的气缸盖配气系统中，承担着控制新鲜充量进入气缸的关键作用，直接决定发动机的充气效率、燃烧稳定性与动力输出表现。从实际工况来看，该部件需要在高温、高压、高频往复冲击的环境下长期工作，阀盘密封面需要承受燃烧室爆发压力的反复冲击，阀杆需要在导管内完成每分钟数千次的往复滑动，配套的复位弹簧需要提供稳定的回位力，保证气门在凸轮轴驱动下按时开启、准时落座，避免出现气门浮动、密封失效等故障。

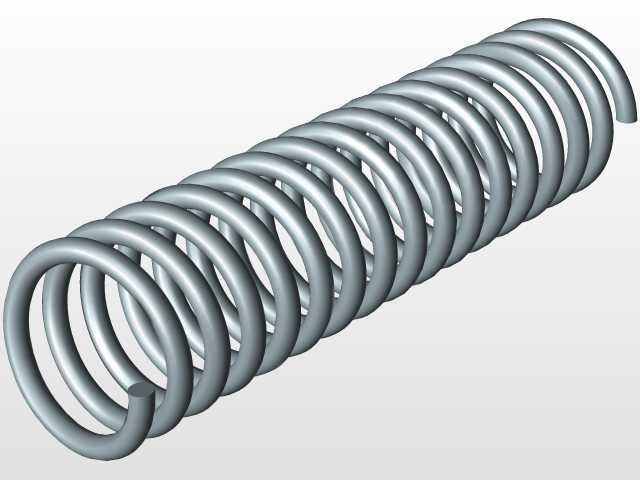

　　设计过程中首先要匹配对应排量发动机的充气需求，阀盘的直径直接决定进气通流面积，需要结合气缸直径、额定转速下的充气速度要求计算确定，过大的阀盘会挤占燃烧室布置空间，过小则会增加进气阻力，降低容积效率。阀杆的直径需要兼顾结构强度与进气流道的遮挡占比，杆部与导管的配合间隙需要严格控制，间隙过大会导致导向失稳、密封偏磨，间隙过小则会在热态下出现卡滞故障。配套的圆柱螺旋复位弹簧采用变节距设计，既可以在有限的安装高度内提供足够的预紧力，避免高转速下弹簧发生共振失效，同时弹簧的刚度曲线匹配凸轮型线的升程变化，保证气门运动过程中不会脱离凸轮型面，减少冲击噪音与磨损。

　　安装边界上，阀杆顶端预留有锁夹安装槽，通过气门锁夹与弹簧座实现固定，弹簧上下端面分别贴合弹簧座与气缸盖的弹簧安装台，阀盘的密封锥角采用行业通用的45度设计，与气缸盖上的气门座圈锥面配合形成密封副，安装时需要保证阀杆与导管的同轴度，密封面的接触环带宽度控制在1.2-1.8mm区间，既保证足够的密封比压，又具备良好的散热能力。阀盘背面的流线型过渡结构可以引导进气气流形成合理的涡流，优化油气混合效果，提升燃烧效率，杆部的表面处理需要兼顾耐磨性与减摩特性，降低往复运动过程中的摩擦损耗，减少导管的磨损速率。在实际选型匹配中，该结构可以适配小排量通用汽油机、摩托车发动机以及小型柴油机的进气侧配气需求，通过调整阀盘直径、阀杆长度、弹簧刚度参数，可以匹配不同排量、不同额定转速的动力平台，建模过程中完整还原了各部件的配合关系，包括弹簧的有效圈数、锁夹的卡槽结构、阀盘的密封锥面细节，可直接用于配气机构的运动仿真、干涉检查以及教学演示场景。
