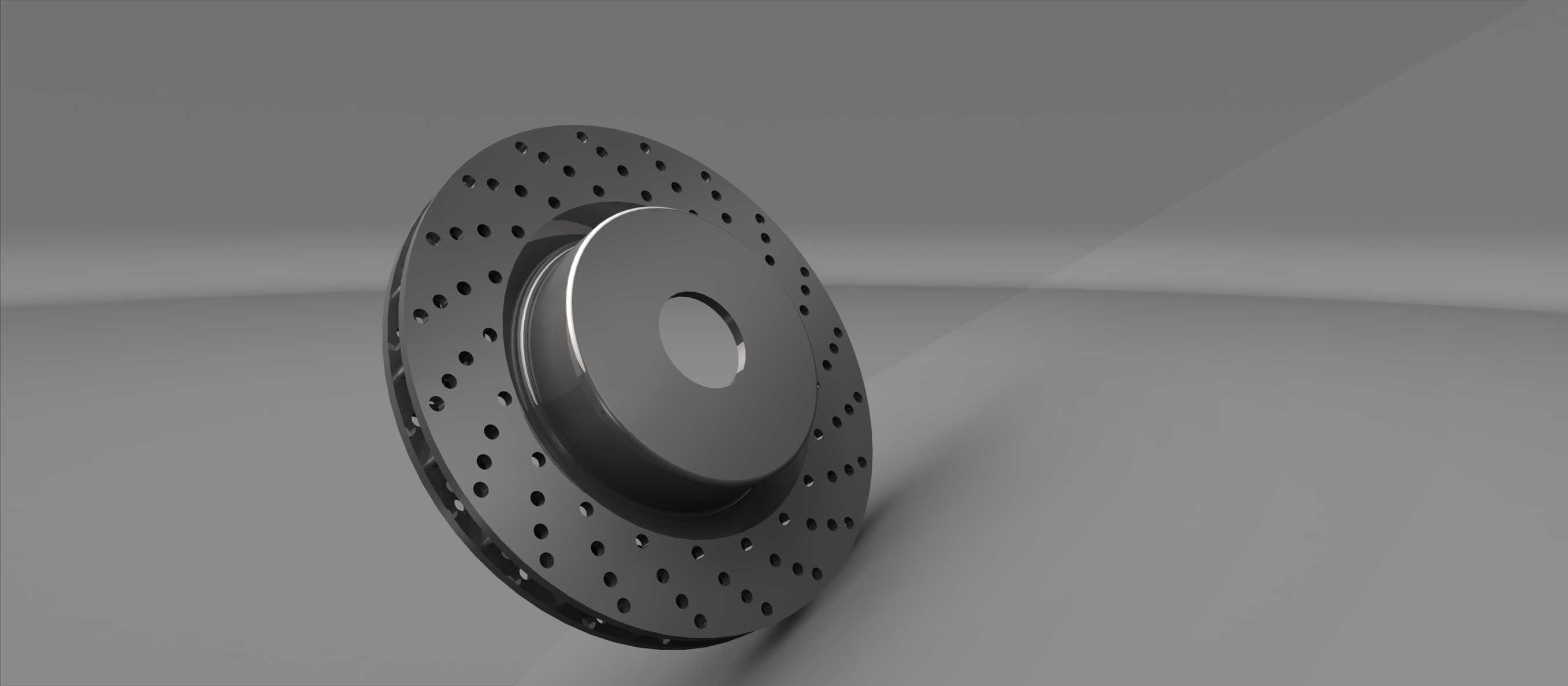

带通风散热孔结构的汽车制动刹车盘

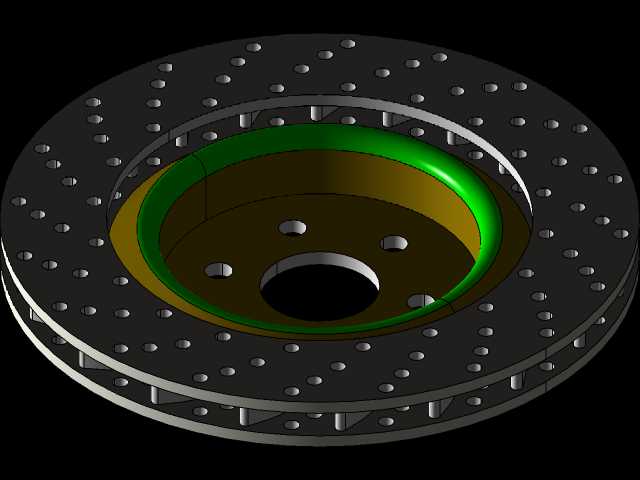

　　这款制动盘是面向乘用车盘式制动系统开发的核心摩擦制动部件，主要匹配家用乘用车辆的前轮制动装配场景，在车辆制动过程中，通过与制动卡钳的摩擦片紧密贴合，将车辆行驶的动能转化为热能耗散，实现车辆的减速与驻车动作。从结构设计来看，这款制动盘采用了双层通风腔体加盘面均布散热孔的组合结构，区别于传统实心制动盘，双层结构之间的径向导流筋可以在车辆行驶过程中带动空气形成贯穿腔体的对流通道，配合盘面环形排布的通孔，能够快速将制动摩擦产生的高温带出工作区域，避免长时间连续制动导致的热衰减问题，保障不同工况下的制动效能稳定性。设计过程中，首先明确了安装边界的匹配要求，中心定位孔的尺寸与轮毂轴头的配合公差严格按照过渡配合要求设定，

　　盘面分布的五个安装螺栓孔位置度公差控制在0.05mm以内，确保装配后制动盘的端面跳动量符合整车制动的抖动控制要求，避免制动过程中出现方向盘抖动、制动力输出不均的问题。盘面的摩擦区域做了等厚设计，预留了合理的磨损余量，能够覆盖常规使用周期内的摩擦损耗需求，不需要额外做偏磨补偿结构。散热孔的排布避开了摩擦片的主要接触应力集中区域，在提升散热效率的同时不会过度削弱盘面的结构强度，每个通孔的边缘都做了微小的倒角处理，避免应力集中导致的盘面开裂风险。双层通风腔内部的导流筋采用径向直筋搭配局部斜向导流的组合形式，既保证了结构刚度能够承受制动时的巨大剪切力矩，又能优化空气在腔体内部的流动路径，提升低速行驶时的散热效率。在实际装车场景中，

　　这类通风打孔制动盘相比普通实心盘，连续制动后的温度可以降低15%到20%，能够更好适配山区路段连续下坡、城市道路频繁启停的使用场景，同时盘面的通孔还可以在摩擦片接触时排出接触面间的磨屑与积水，雨天行驶时能够快速破除水膜，缩短湿滑路面的制动距离。设计时还考虑了装配的兼容性，制动盘的安装端面与轮毂贴合的区域做了平面度管控，整体的动平衡余量按照乘用车轮毂的动平衡要求做了预设，减少装车后额外做动平衡的调整工作量，适配常规的浮动式制动卡钳安装空间，不需要对周边的转向节、防尘罩结构做额外修改即可完成替换装配。
