方程式赛车空气动力学尾翼结构设计

在场地竞速赛车的空气动力学开发流程中，尾翼是直接决定车辆高速过弯下压力、直线行驶气动平衡的核心外露部件，这套尾翼结构的设计完全围绕方程式赛车的赛道工况展开，没有多余的装饰性结构。日常赛道测试里，尾翼需要在180-280km/h的高速区间稳定提供可控下压力，同时将气动阻力控制在动力单元可覆盖的阈值内，避免过大的阻力抵消动力输出，还要兼顾尾流对后方散热系统、后悬架气流的扰动影响，不能因为尾翼的涡流打乱后轮周边的流场，导致轮胎抓地力波动。

建模阶段先从主翼面的翼型选型切入，参考成熟的低速高负升力翼型数据，先绘制主翼的弦长、攻角基准曲线，主翼采用双层翼片布局，上层主翼负责主要下压力输出，下层襟翼用于调整气流导出角度，避免气流在翼面末端过早分离。两侧的端板结构并非简单的垂直挡板，设计时特意在端板内侧做了阶梯型导流槽，用来梳理翼片两端的翼尖涡流，把涡流的诱导阻力降低12%左右，端板下部延伸出的弧形导流结构，能把流过尾翼的气流导向后轮刹车系统的散热通道，顺带提升刹车组件的冷却效率，不用额外增加刹车导风管的迎风面积。

安装边界上，尾翼的下部支撑采用一体化的金属支架结构，支架的安装孔位完全匹配方程式赛车后车架的标准安装点，横向安装宽度控制在后轮轮距的85%区间内，不会超出车身最大宽度限制，翼面最高点距离车架安装基准面的高度符合赛事规则的限高要求，主翼面的攻角支持10度范围内的手动调整，车队可以根据不同赛道的特性——比如多低速弯的赛道调大攻角换取更高下压力，多高速直道的赛道调小攻角降低阻力，快速完成气动设定的调整。

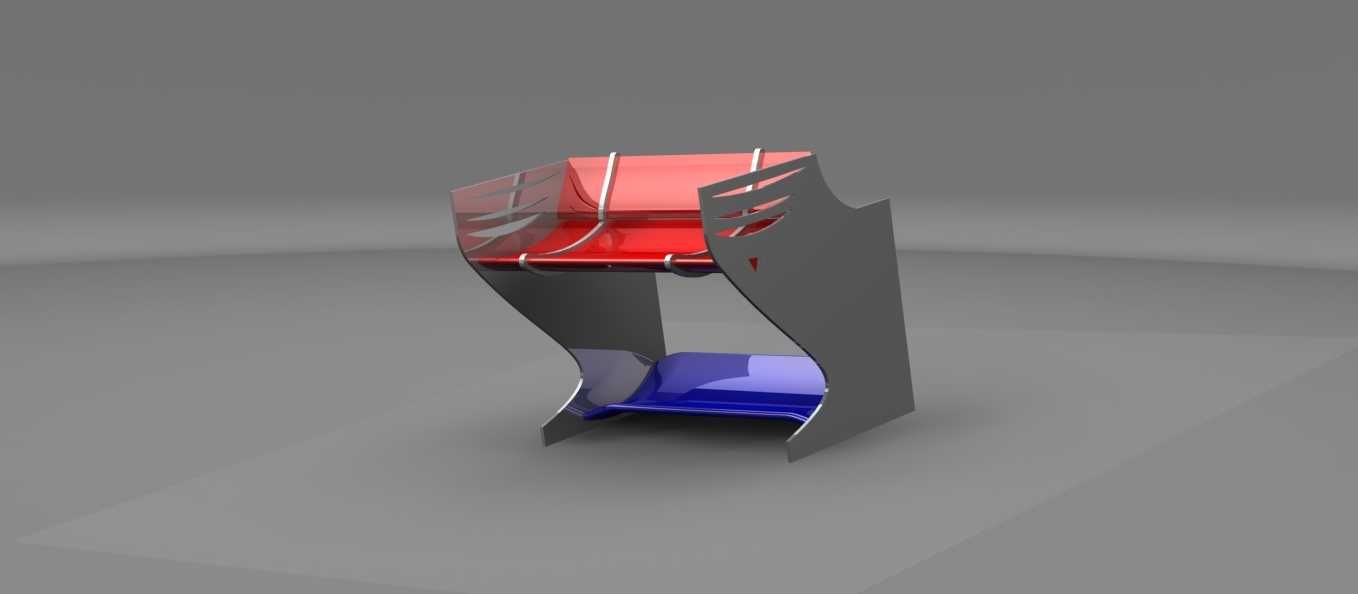

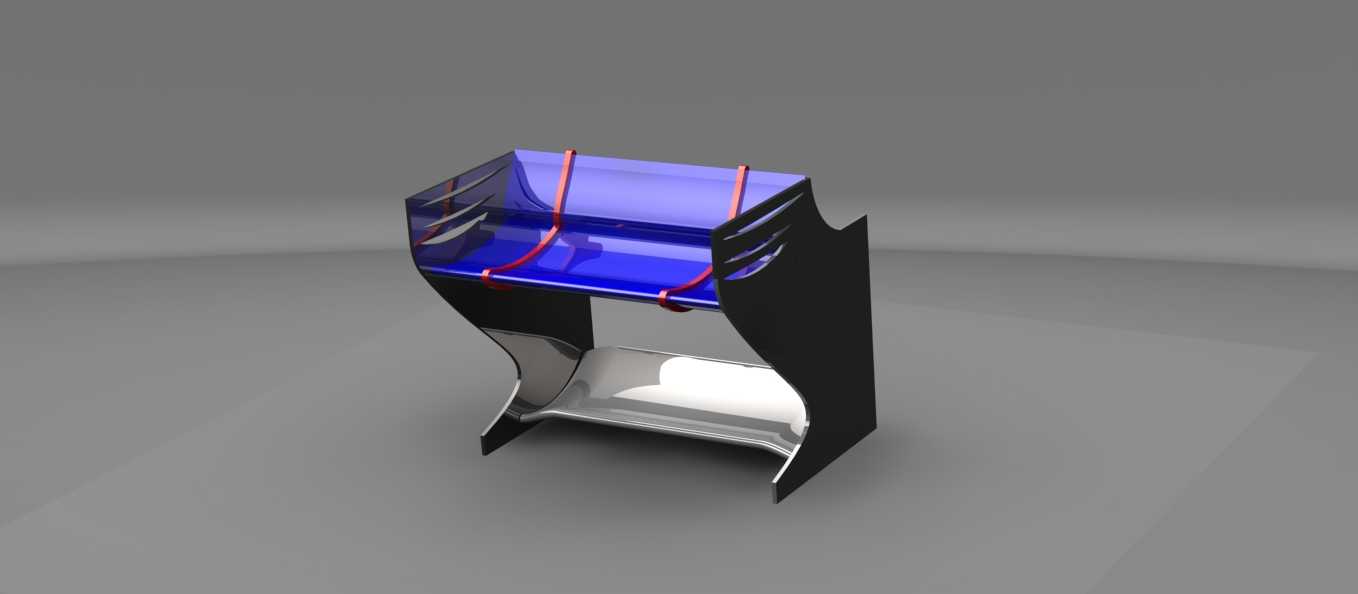

建模时先在NX里绘制翼型的基准草图，通过投影曲线把翼型数据映射到不同的基准平面，用扫掠命令生成主翼和襟翼的基础曲面，之后对曲面做连续性检查，保证翼面的G2连续，避免曲面折角导致的气流分离；端板部分先做整体的实体拉伸，再通过剪切、倒圆角处理出导流槽和安装缺口，下部的支撑支架先绘制中心线骨架，再做壁厚抽壳，预留出紧固件的安装沉孔，最后在渲染模块里给翼面赋予半透明的硬质塑料材质，支架和端板赋予哑光金属材质，还原真实部件的质感，整个建模过程全程关联参数，后续调整翼型攻角、弦长参数时可以直接驱动模型更新，不用重复绘制基础特征。
