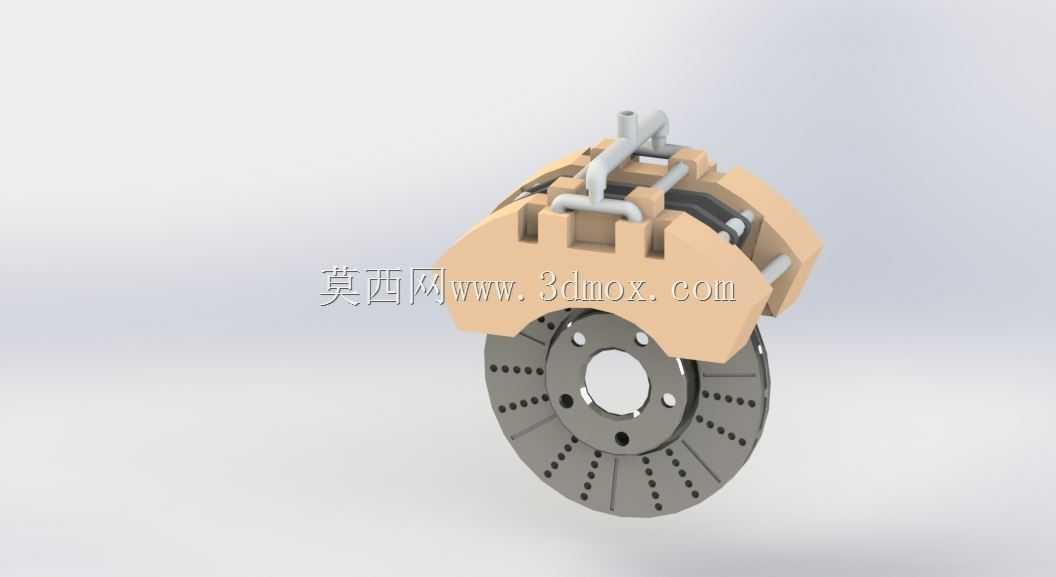

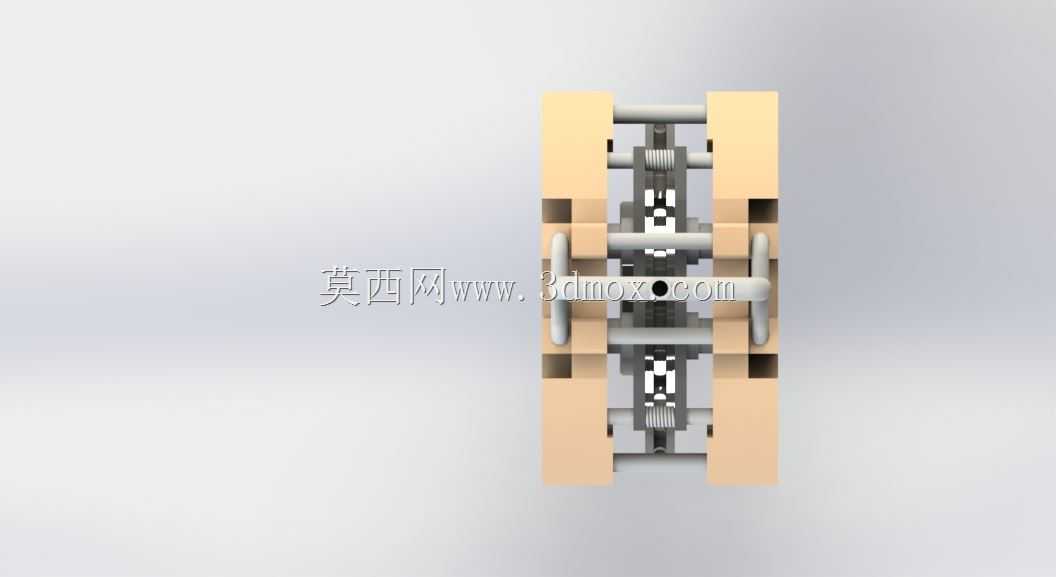

汽车浮钳式盘式制动钳带刹车盘总成

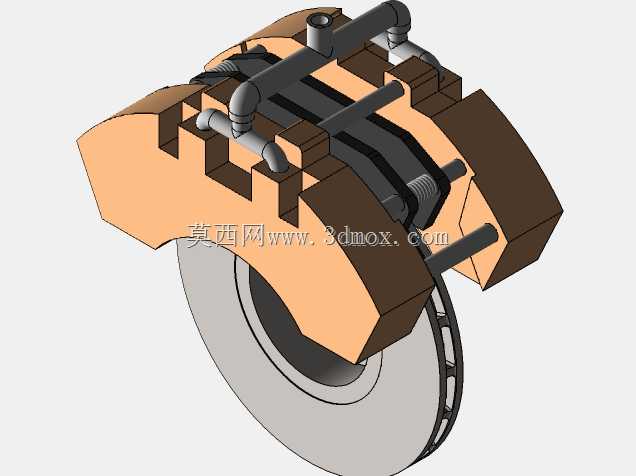

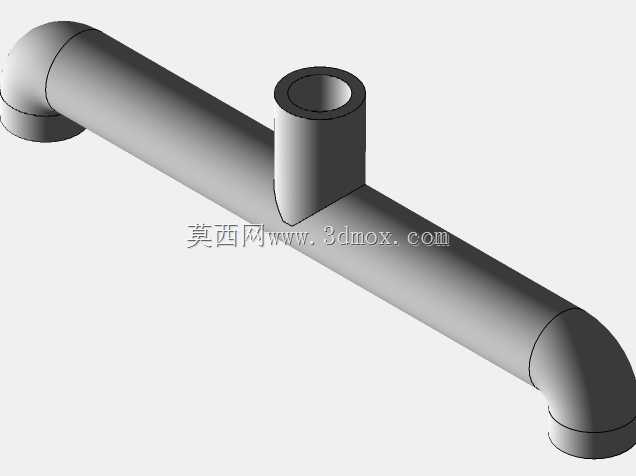

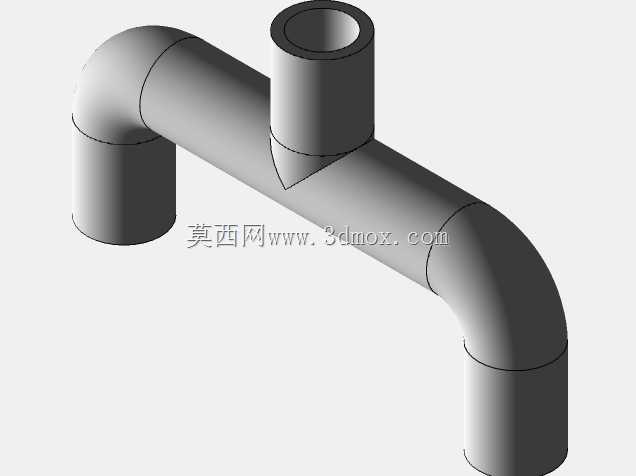

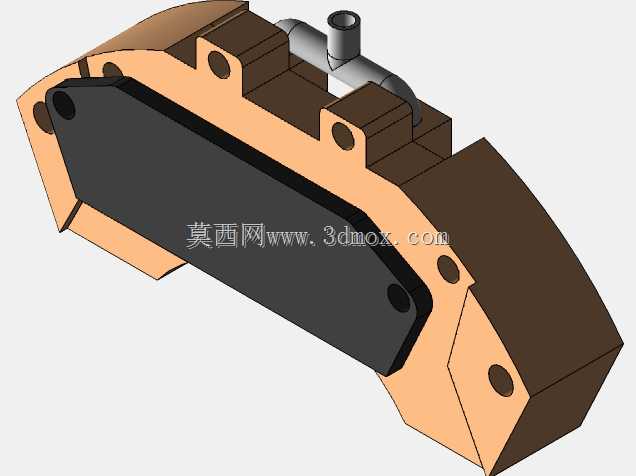

该盘式制动钳总成是乘用车行车制动系统的核心执行部件，主要应用于家用轿车、城市SUV等主流乘用车型的前轮或四轮制动回路中，承担车辆行驶过程中的减速、驻车辅助以及紧急工况下的制动力输出功能，是保障车辆行驶安全的关键底盘部件。在实际装车场景中，该总成通过制动钳支架上的安装孔位固定在车辆转向节的对应安装面上，刹车盘中心孔与轮毂轴头配合，随车轮同步转动，制动钳跨置在刹车盘两侧，当驾驶员踩下制动踏板时，制动主缸输出的高压制动液通过管路进入制动钳的轮缸内，推动活塞带动内侧摩擦片压向刹车盘端面，同时钳体在反作用力下沿导向销滑动，带动外侧摩擦片同步压紧刹车盘，通过摩擦片与刹车盘之间的摩擦力将车轮的转动动能转化为热能散出，实现车辆的减速或停车。

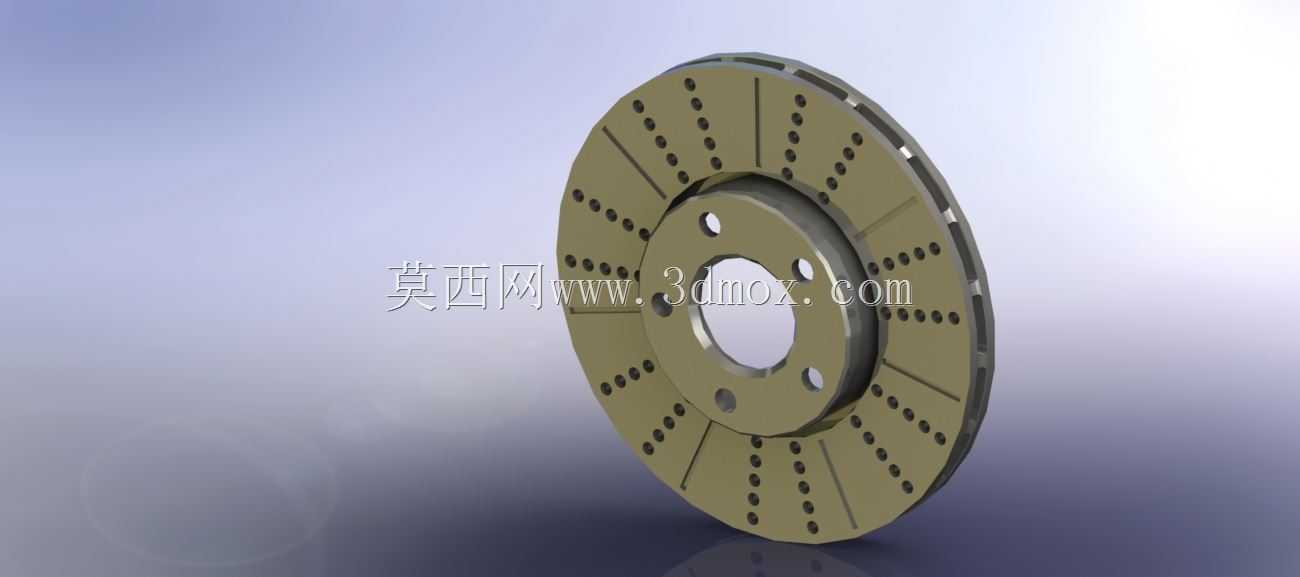

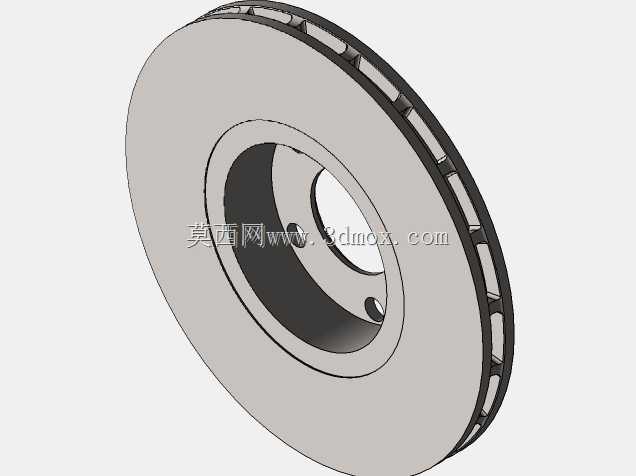

从设计思路来看，该总成采用浮钳式结构设计，相比定钳结构减少了一侧的活塞与轮缸结构，整体体积更小、重量更轻，更适配前置前驱车型紧凑的轮边安装空间；刹车盘采用通风划线打孔结构，盘面分布的斜向通风道可在车辆行驶时形成空气对流，快速带走制动过程中产生的摩擦热量，避免连续制动下出现热衰减现象，盘面的打孔与划线设计则可以刮除摩擦片表面磨下的粉尘，同时在雨天行驶时划破盘面水膜，避免水滑导致的制动力下降，提升湿滑路况下的制动响应速度。

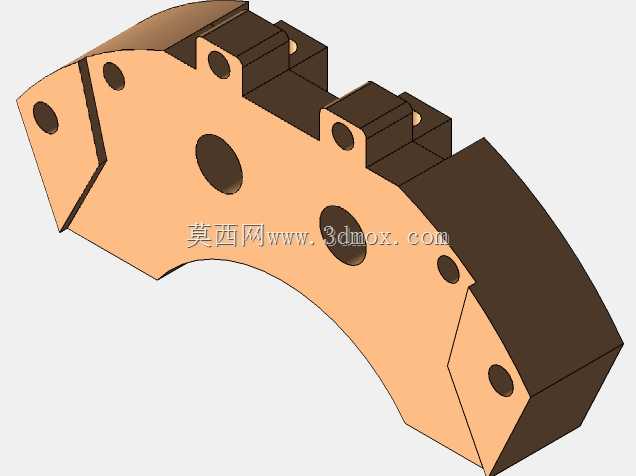

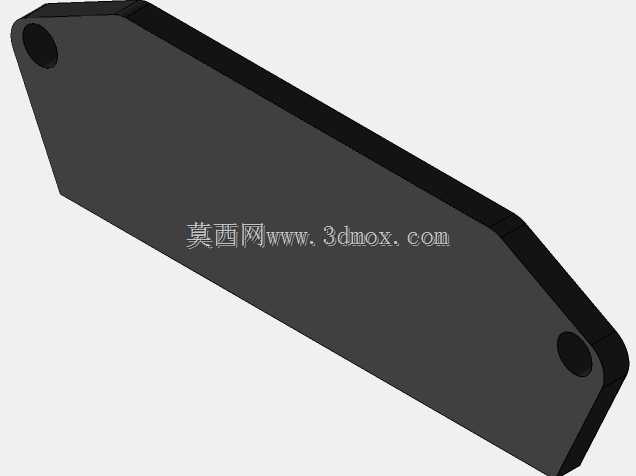

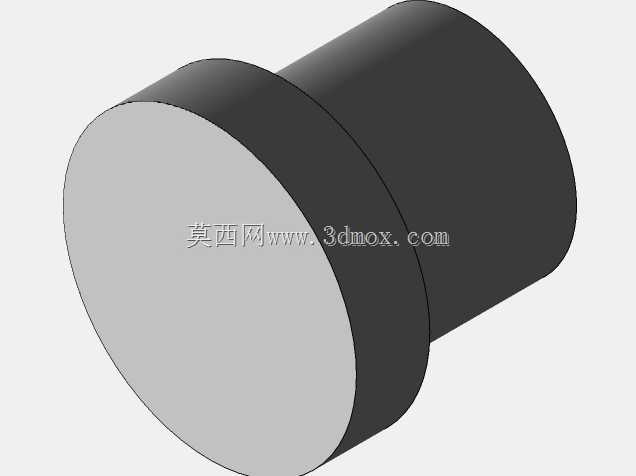

在安装边界与尺寸适配方面，该制动钳总成的安装孔距适配主流A级乘用车的转向节安装标准，刹车盘外径适配15-17寸轮毂的内部安装空间，摩擦片磨损极限预留了足够的更换余量，导向销位置设置有防尘套结构，可阻挡路面泥沙、雨水进入滑动副，避免卡滞导致的制动偏磨问题；钳体采用铸铁材质兼顾结构强度与散热性能，活塞部位设置有矩形密封圈，既可以实现制动液的密封保压，还能在制动解除时带动活塞自动回位，避免摩擦片与刹车盘长期拖磨增加行驶阻力。整体结构在满足制动力输出要求的前提下，尽可能压缩了轮边占用空间，同时兼顾了散热性能、维护便利性与长时间使用的可靠性，可覆盖日常城市通勤、高速行驶以及轻度非铺装路面行驶的制动需求。
