汽车制动主缸带真空助力器结构设计

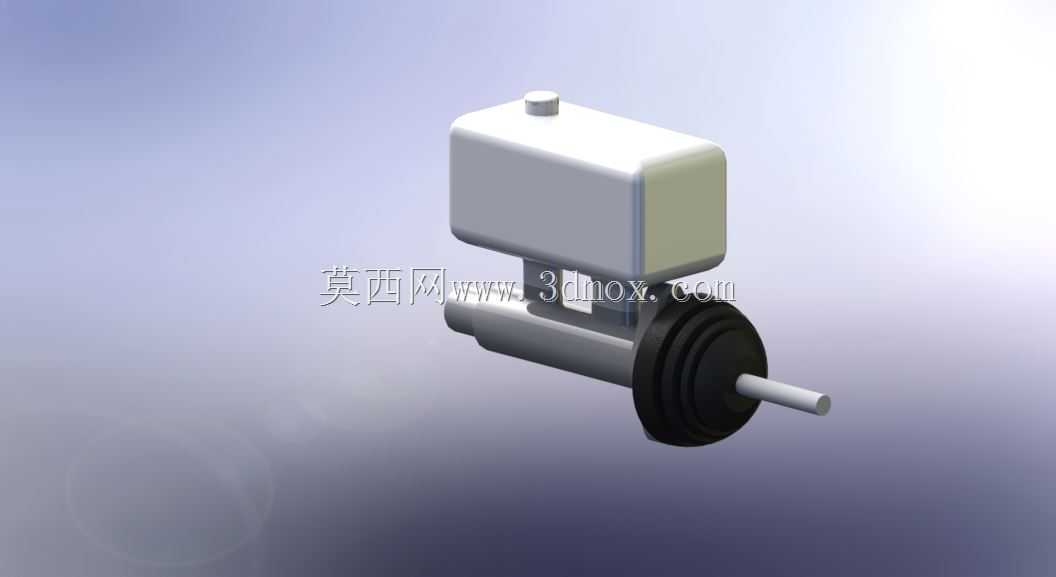

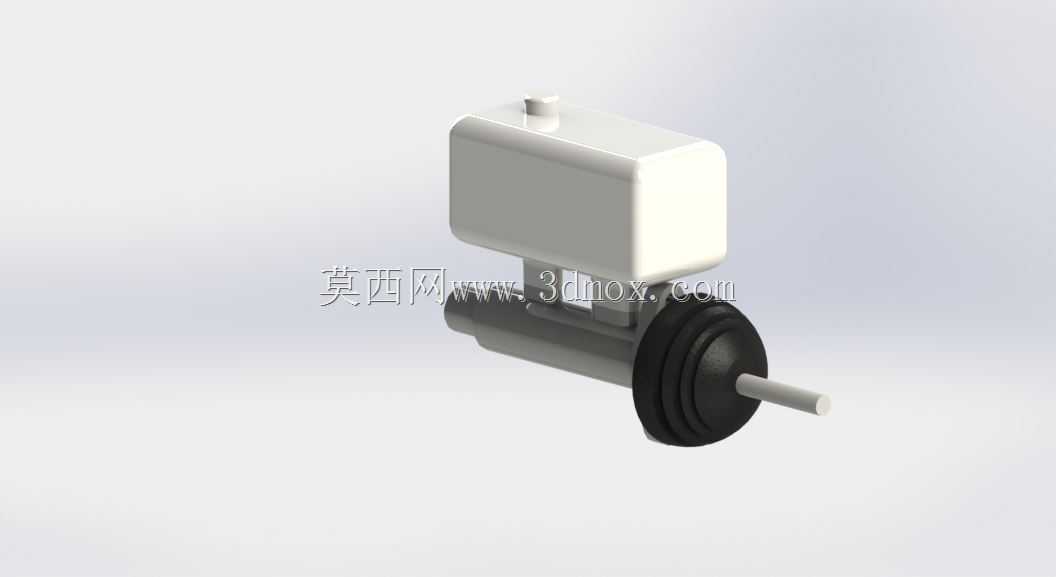

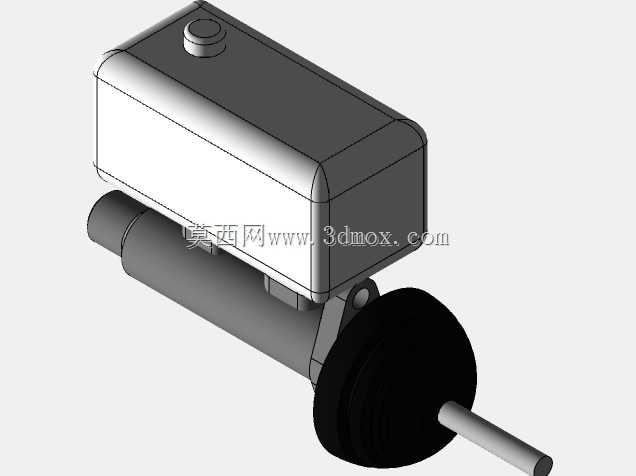

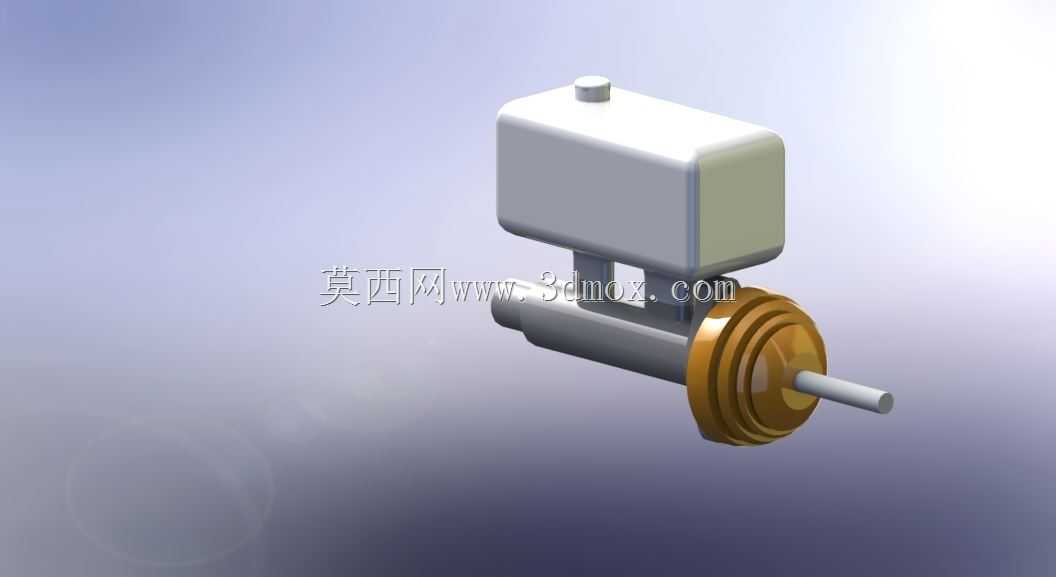

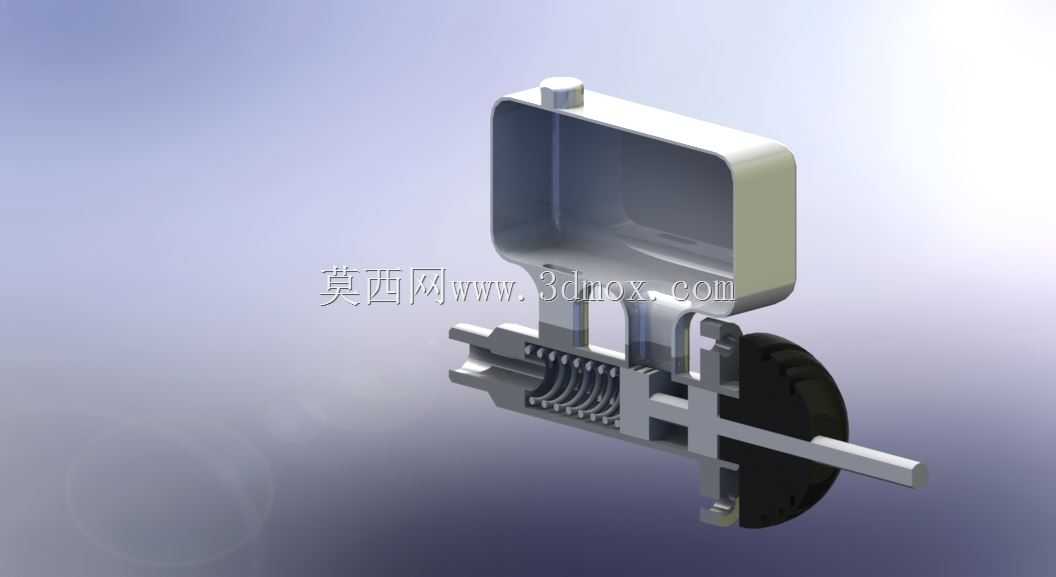

　　这套结构对应乘用车液压制动系统的核心动力输出单元，日常装车场景覆盖常规家用燃油车、纯电乘用车的前轮盘式制动回路，直接对接制动卡钳总成，承担踏板力放大、制动液压力建立与分配的核心作用。实际装车时，该部件固定在驾驶舱前围板外侧的安装支架上，输入推杆穿过前围板与驾驶舱内的制动踏板铰接，上部的储液罐通过补液管路对接制动液壶，侧部的输出油口通过硬管分别连接前后轴制动回路，其中带真空助力的结构段直接对接发动机进气歧管或者电动真空泵的取气接口，靠气压差实现踏板力的放大，降低驾驶员踩踏板的操作力度。从结构设计逻辑来看，上部的方形储液腔做了分腔隔离设计，分别对应前后两个独立的制动回路，避免单回路泄漏时整套制动功能完全失效，腔体内置液位传感器安装位，

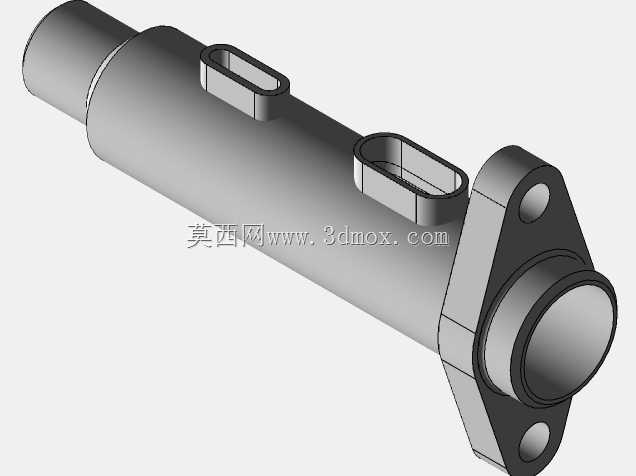

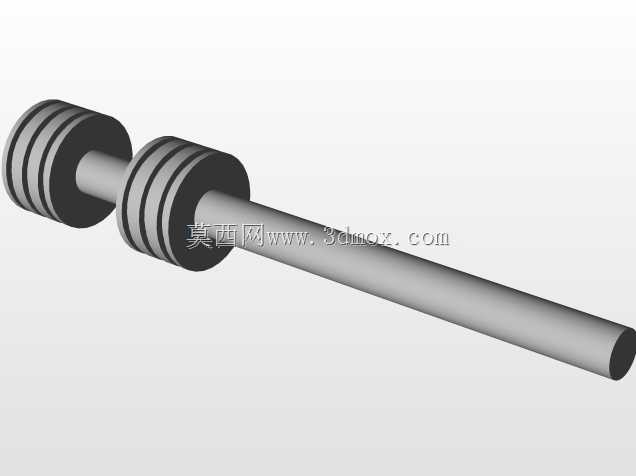

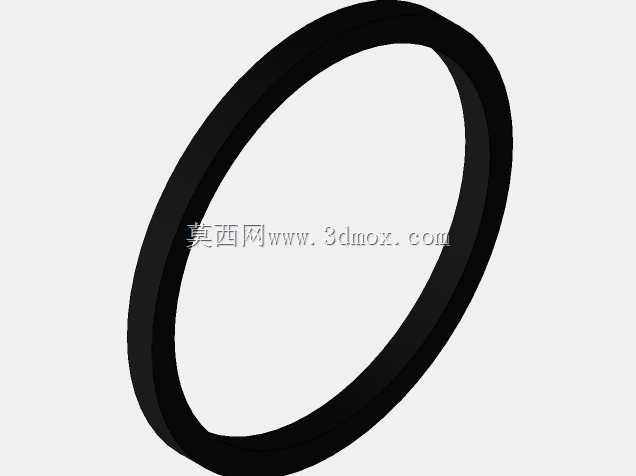

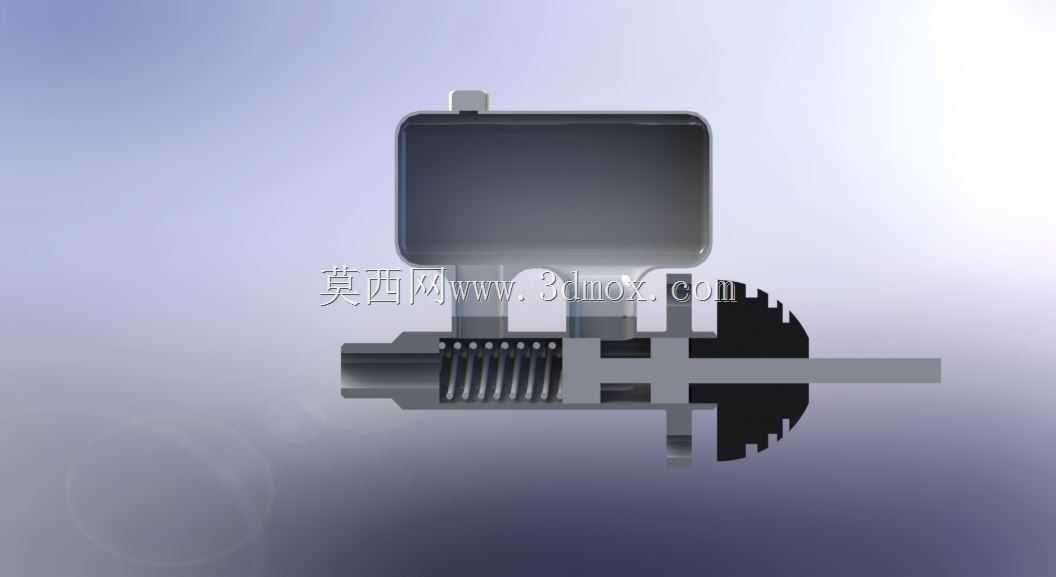

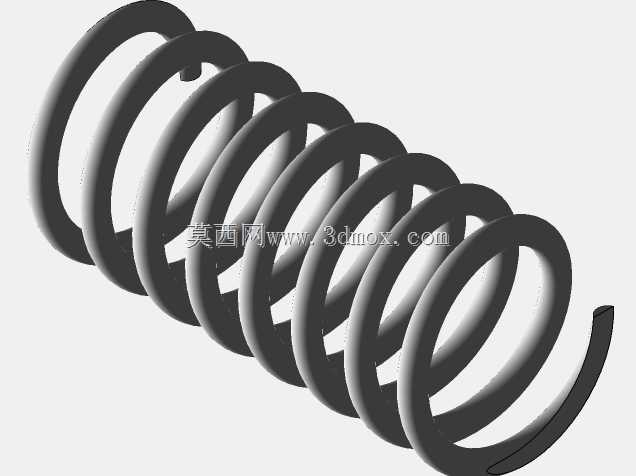

　　可实时反馈制动液存量状态；下部的主缸缸体采用阶梯孔设计，内置前后两套串联的活塞与皮碗组件，皮碗的唇边角度经过匹配，兼顾建压时的密封性能与回位时的补液效率，活塞回位弹簧的刚度经过匹配，保证松开踏板时活塞能快速回位，解除制动压力避免拖刹。侧部连接的膜片式助力段，通过膜片将助力腔分成真空侧与大气侧，未踩踏板时两侧均连通真空源，压差为零，踩下踏板时控制阀杆动作，大气侧通入空气形成压差，推动膜片座连带主缸活塞一起前移，实现助力效果，助力比的设定匹配常规乘用车的踏板力需求，保证紧急制动时驾驶员不需要施加过大的踏板力就能建立足够的制动油压。输出端的推杆结构直接对接制动回路，安装边界上，主缸与助力器的连接法兰采用标准螺栓孔位，

　　孔距匹配主流乘用车的安装支架尺寸，输入推杆的伸出长度预留了踏板自由行程的调整余量，储液罐的加注口朝向斜上方，打开发动机舱盖后可直接观察液位并完成补液操作，整体外形的突出部分做了避让设计，不会与周边的线束、冷却管路发生干涉。建模过程中对皮碗的密封唇边、膜片的褶皱变形段、阀杆的密封配合面都做了细节还原，可直接用于制动系统的教学演示、新车型制动部件的选型匹配参考，也可作为结构设计人员开展制动系统改型设计的基础参考模型，核对安装尺寸时可直接提取模型上的安装孔位、接口坐标、外轮廓边界数据，减少前期测绘的工作量。
