双筒连接式异形弯臂支撑结构件

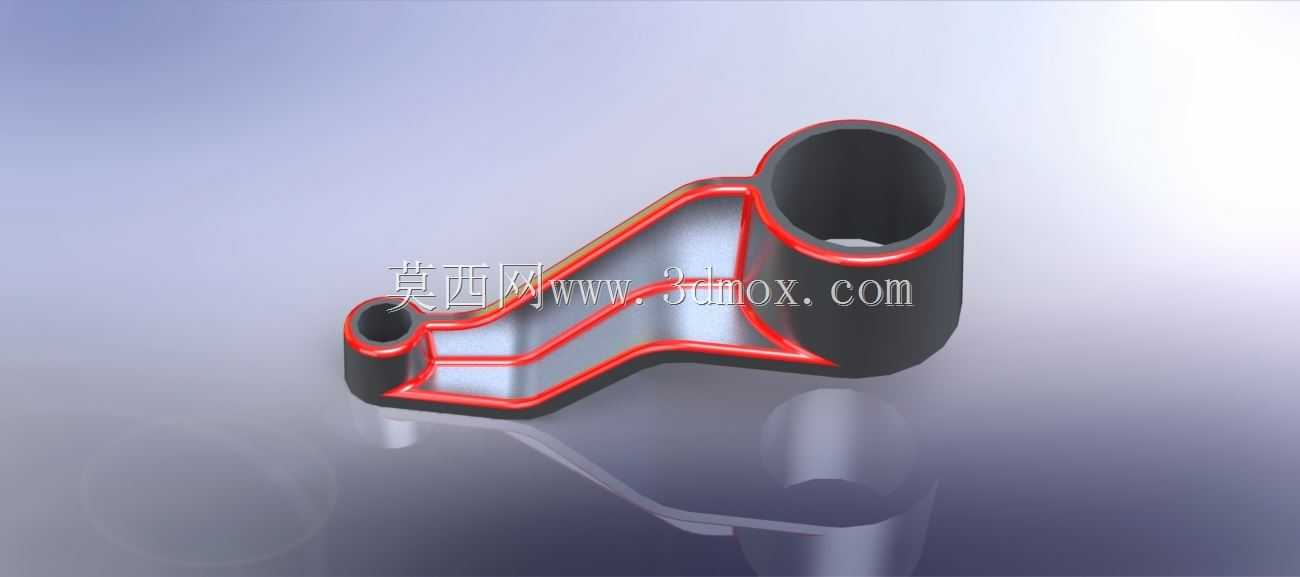

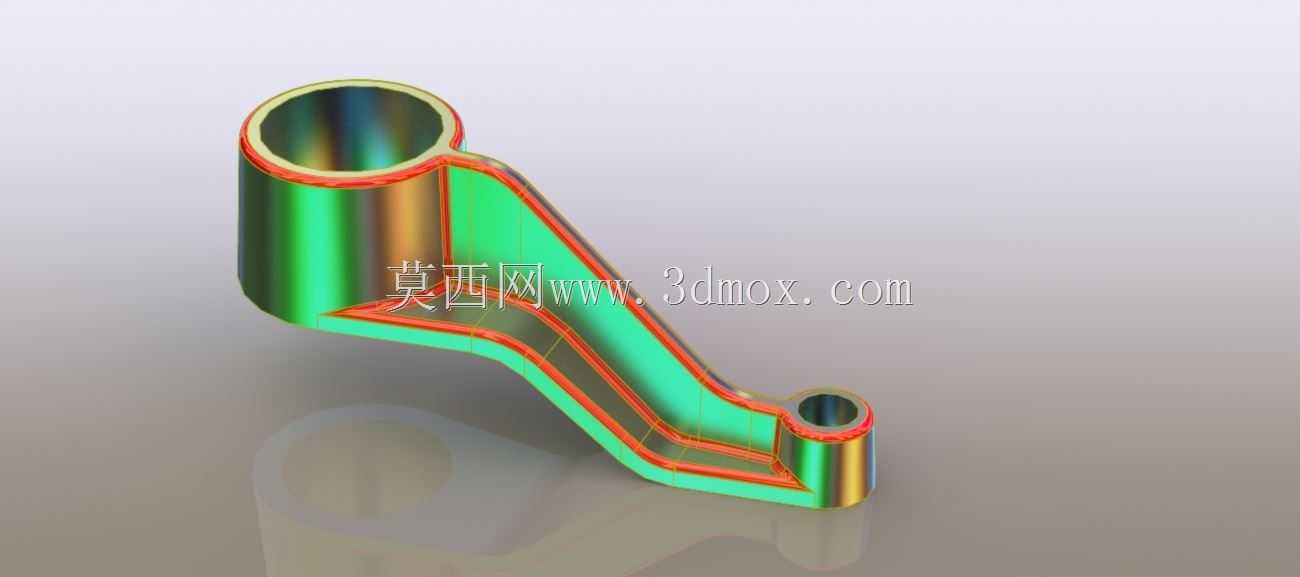

　　该结构件属于机械系统中常见的异形支撑连接类构件，在轻工输送设备、小型自动化执行机构、教学实训台架等场景中应用广泛，主要承担两个不同轴径回转部件之间的连接支撑、载荷传递功能，同时通过自身的流线型弯臂结构规避周边运动构件的运动干涉边界，保证机构运行过程中无卡滞、无碰撞。从结构设计逻辑来看，构件两端设置不同内径的筒状安装位，大直径筒位用于匹配主轴类回转零件，小直径筒位用于对接销轴类铰接部件，两个筒位的中心距经过严格的运动学校核，保证连接后两端部件的相对运动轨迹符合设计预期。弯臂主体采用等强度变截面设计，臂身内侧设置加强凸筋，在不额外增加整体壁厚的前提下提升构件的抗弯、抗扭刚度，避免长期受交变载荷作用出现结构变形；臂身外侧做圆弧过渡处理，

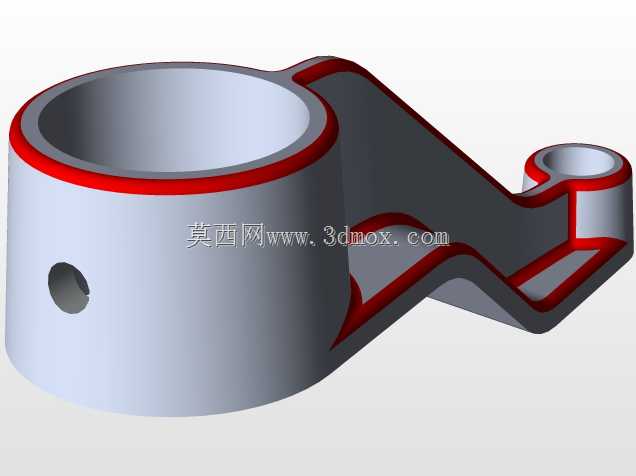

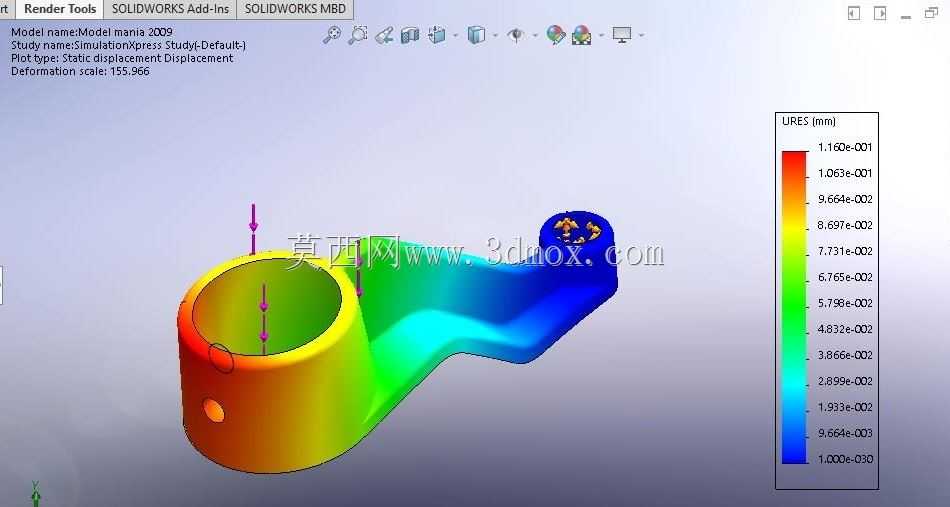

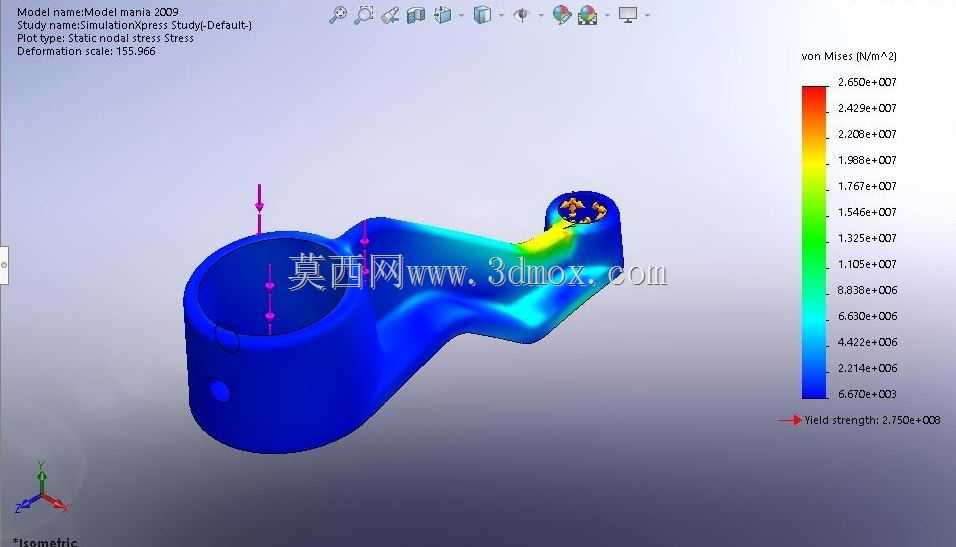

　　既减少应力集中风险，也能降低装配过程中锐边对操作人员、相邻管线的剐蹭损伤。从安装边界来看，大筒位的轴向长度与配合轴段的长度匹配，端面预留有挡圈安装槽位，可通过轴用弹性挡圈实现轴向限位，防止工作过程中构件沿轴向窜动；小筒位的内孔粗糙度满足铰接配合要求，可直接套装销轴或加装自润滑衬套，降低铰接转动时的摩擦阻力。构件整体的外形轮廓经过运动包络校核，在配套机构的全行程运动范围内，弯臂外表面与周边固定支架、传动杆件、气动管线的最小安全间隙保持在3mm以上，无需额外做避让切割处理。设计过程中针对弯臂的受力路径做了拓扑优化，去除了非受力区域的冗余材料，在保证结构强度满足额定载荷1.5倍安全系数的前提下，尽可能降低构件自身重量，

　　减少运动过程中的惯性冲击，适配高速往复运动的工况需求。两端筒位的同轴度、筒位端面与轴线的垂直度均按照IT7级公差控制，保证装配后两端配合部件的运转精度，避免因安装偏差导致的偏磨、异响问题。臂身与两端筒位的连接位置做了大圆角过渡，圆角半径不小于壁厚的1.5倍，有效分散载荷传递过程中的应力集中点，提升构件的疲劳寿命，适配长期反复启停的工作场景。
