汽车盘式制动带传感管路总成结构

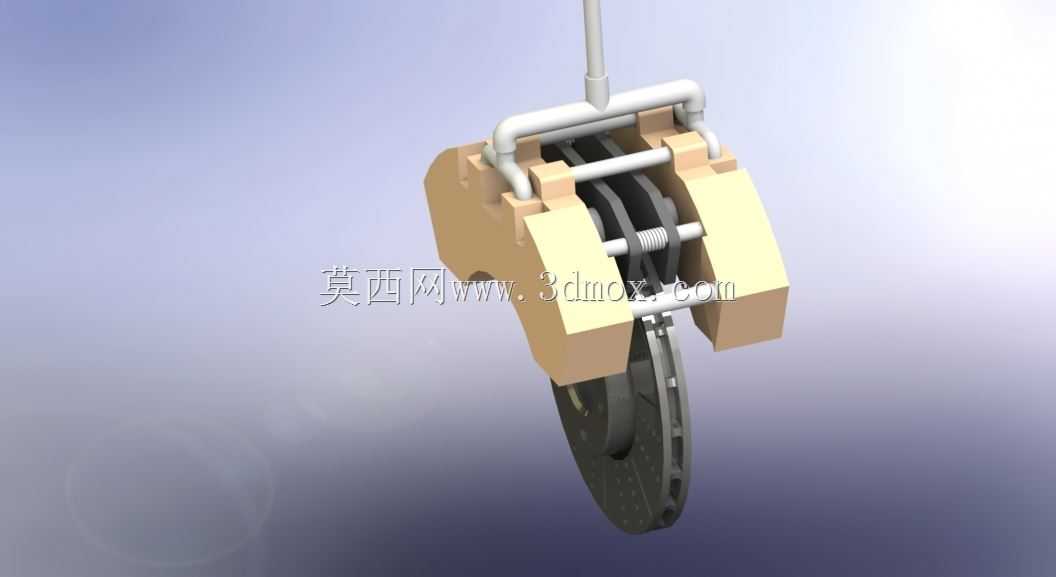

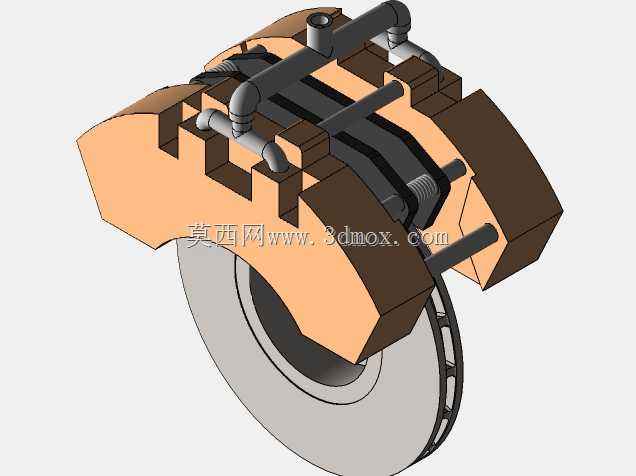

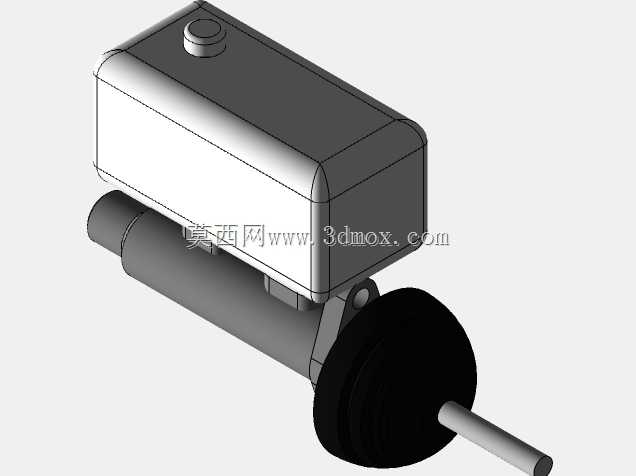

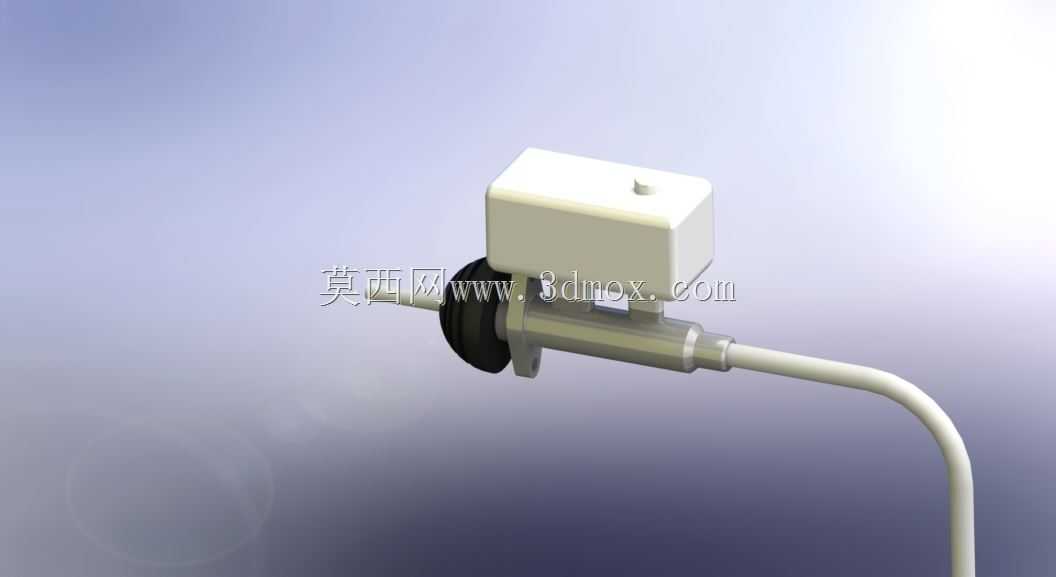

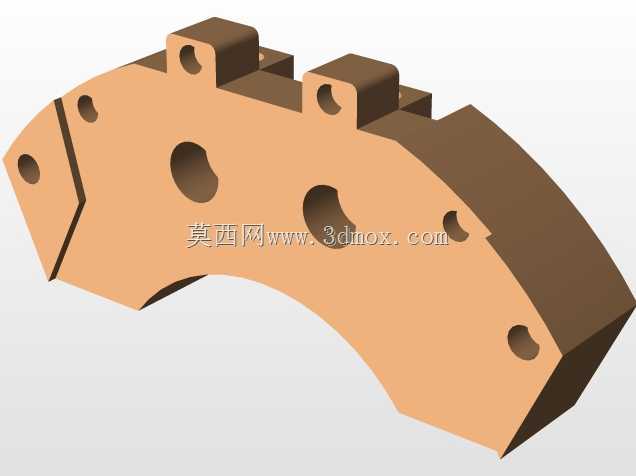

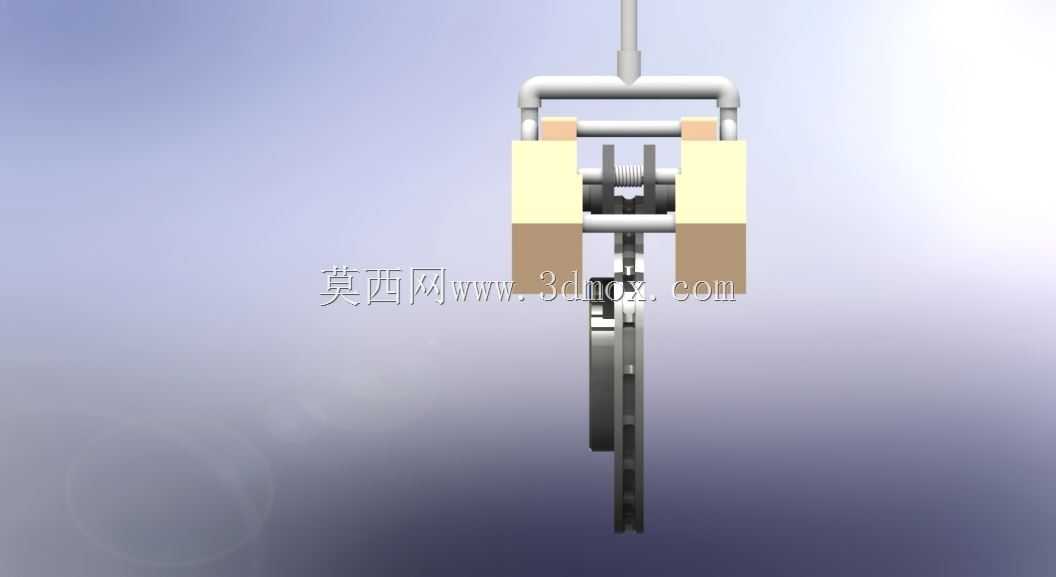

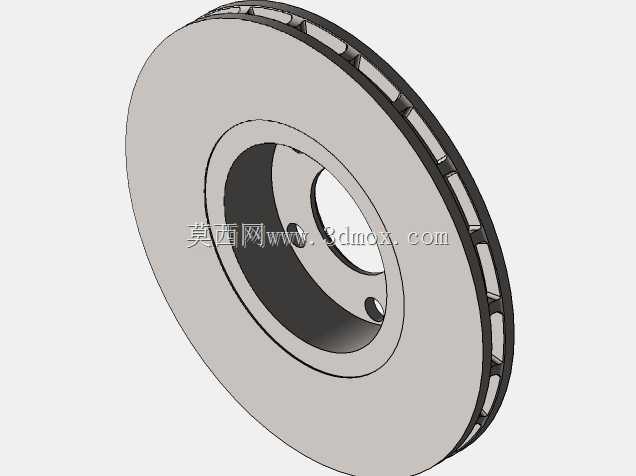

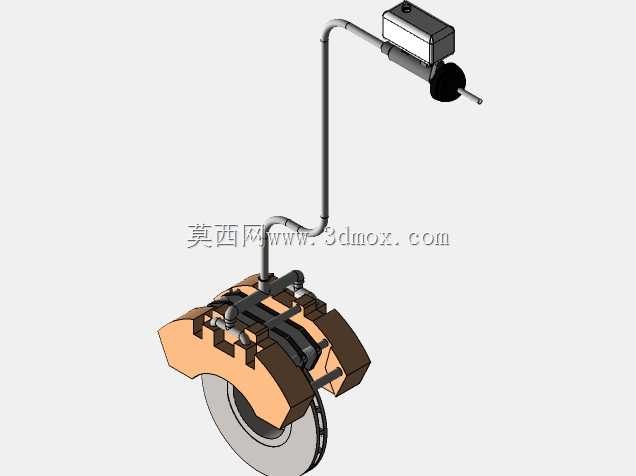

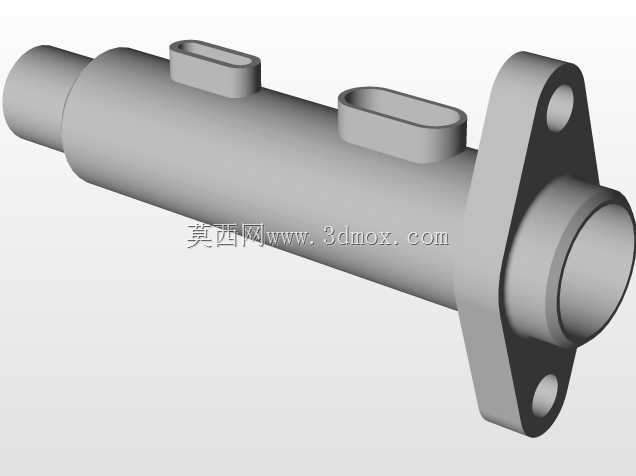

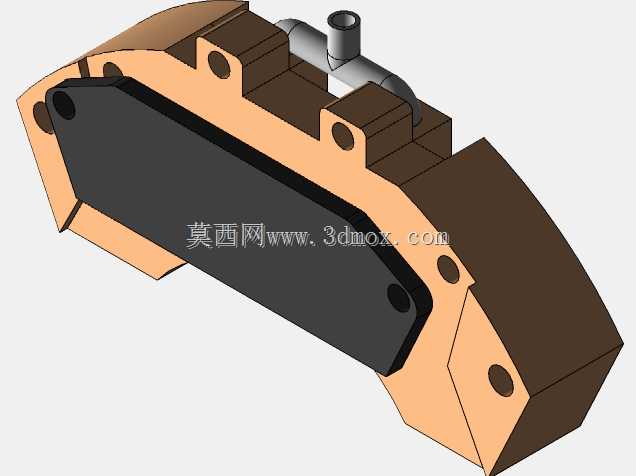

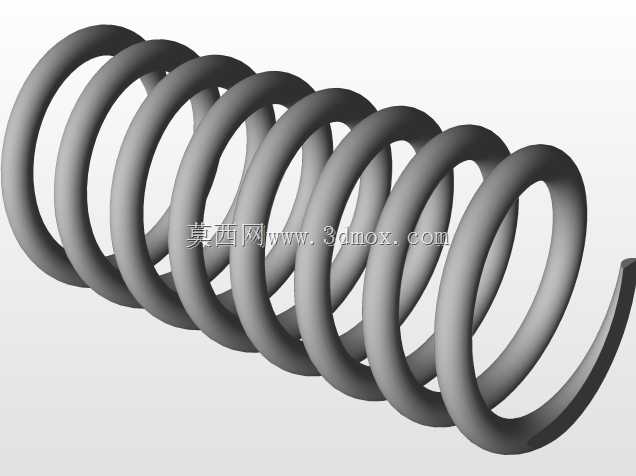

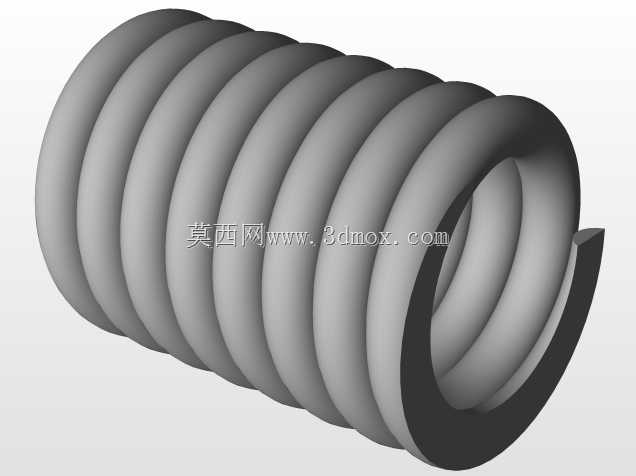

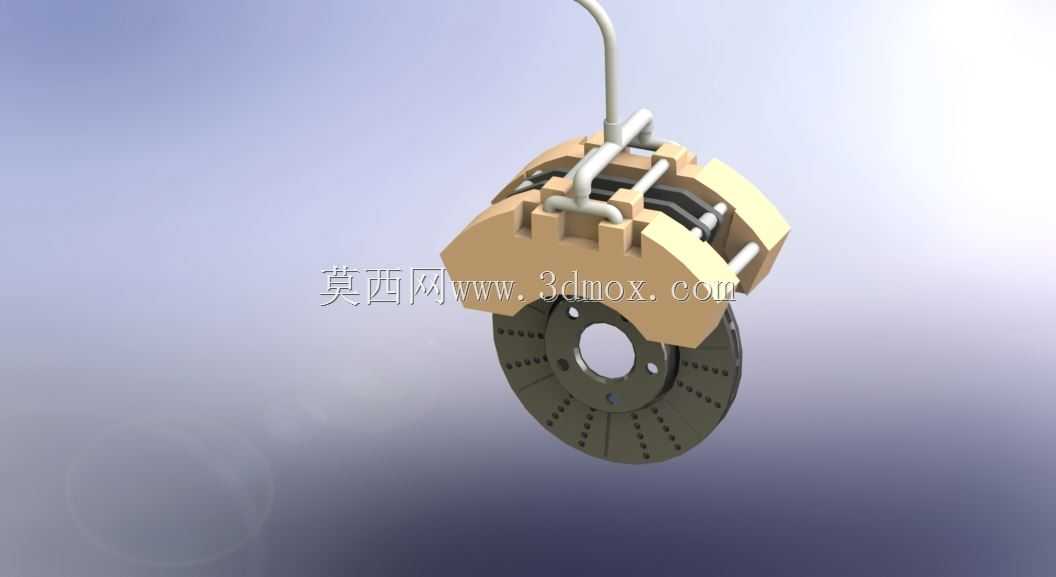

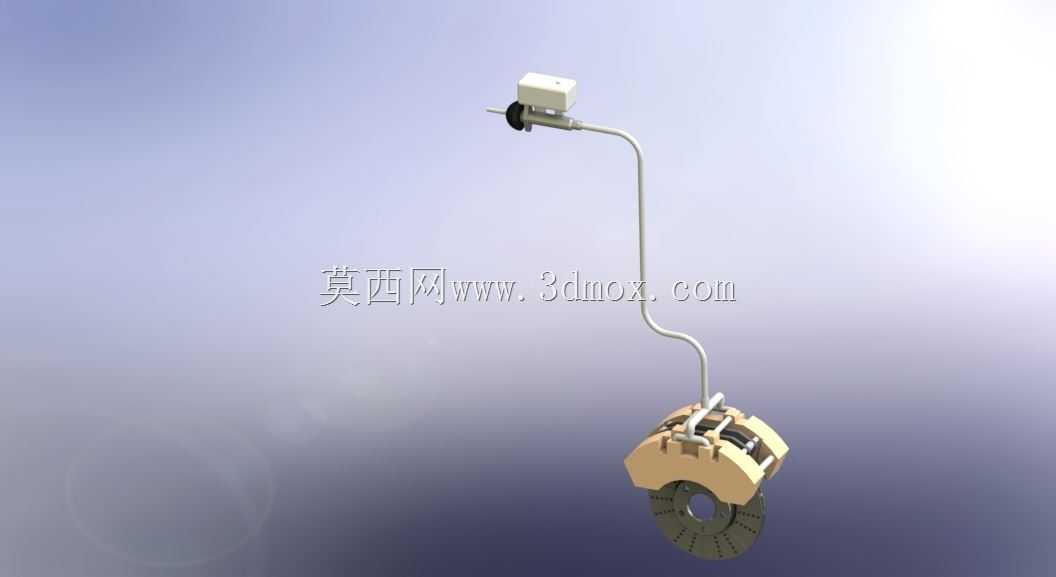

　　这套制动结构的三维建模，完全围绕乘用车底盘制动系统的实际装车需求搭建，建模过程中优先还原了实车装配的空间边界，制动卡钳部分预留了与转向节对接的安装孔位，孔位间距、安装面平面度都参照量产车的通用参数设置，卡钳本体的浮动销行程、摩擦片与制动盘的初始间隙都做了参数化约束，后续做制动仿真时可以直接调整间隙参数模拟磨损工况。带传感模块的硬管管路走向完全规避了实车底盘的悬架跳动干涉区，硬管弯折处的弯曲半径符合液压管路的工艺要求，不会出现弯折半径过小导致的管路通径缩颈问题，管路上集成的传感模块安装座预留了标准的传感器对接接口，安装位置避开了底盘行驶过程中的碎石击打区域，同时兼顾了线束布置的便利性。制动总泵的安装法兰匹配了常见的真空助力器对接尺寸，

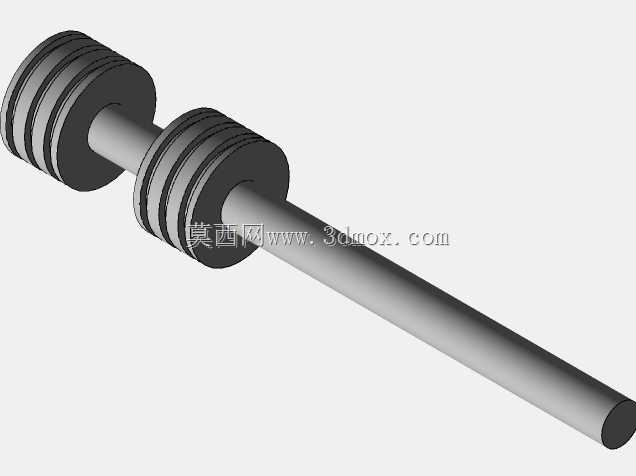

　　总泵的活塞行程、出油口位置都和硬管管路的输入端做了精准对位，装配时不需要额外调整管路角度就能完成对接。从实际应用场景来看，这套结构可以直接用于本科车辆工程专业的制动系统课程设计建模参考，也能作为改装车制动系统升级的空间校核基准，建模时把卡钳的制动块磨损极限位置、制动盘的最大跳动量边界都做了标注，设计人员在做周边悬架部件布置时，可以直接调取模型做干涉检查，不需要反复测量实车数据。整个结构的外形尺寸控制在常规紧凑型乘用车的轮舱安装空间范围内，制动盘外径、卡钳的径向突出高度都适配16寸及以上轮毂的安装要求，不会出现轮毂与卡钳干涉的问题。管路部分的固定卡扣安装位也按照实车的底盘纵梁布置位置做了预留，卡扣间距符合整车管路固定的间距要求，避免车辆行驶过程中管路出现共振异响。建模时还考虑了制动系统的排气操作空间，卡钳上的排气螺钉位置预留了足够的扳手操作空间，总泵的油壶接口位置也预留了加油工具的操作余量，完全贴合实际维修装配的操作需求。
