CSWA技能考核用机械装夹检测组件结构

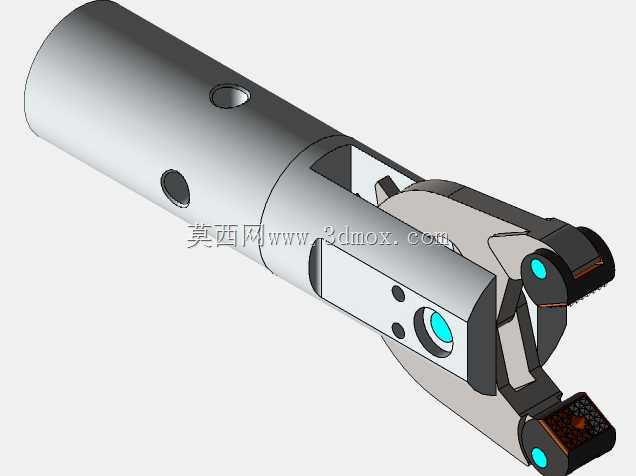

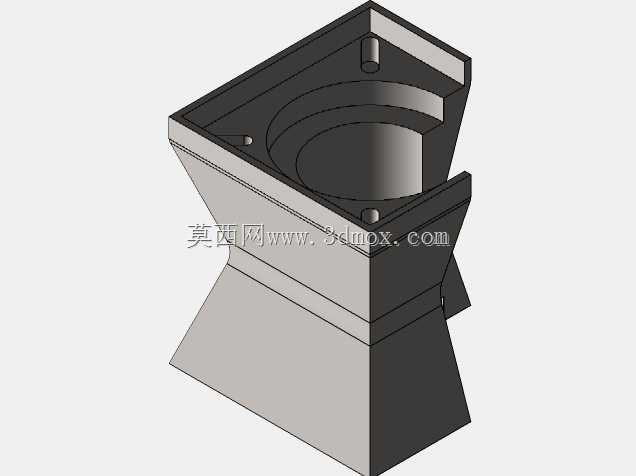

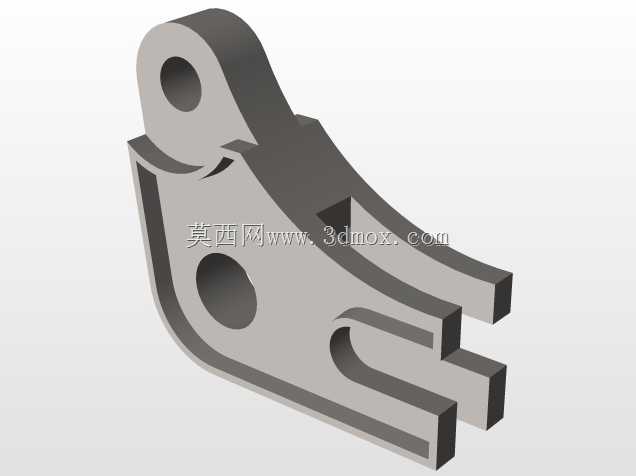

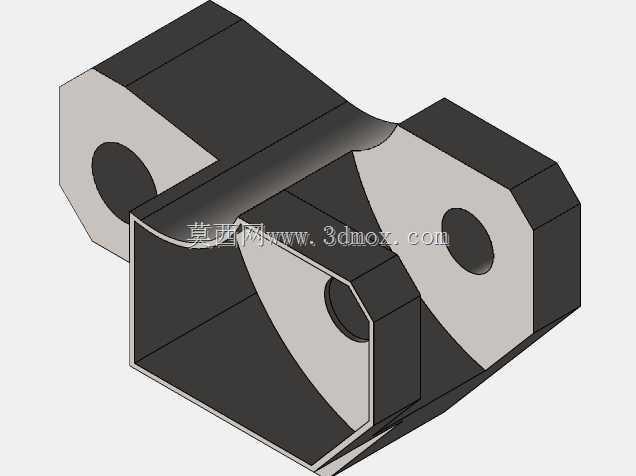

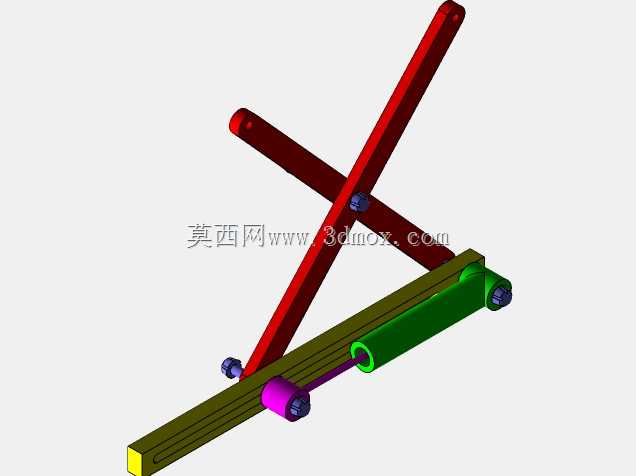

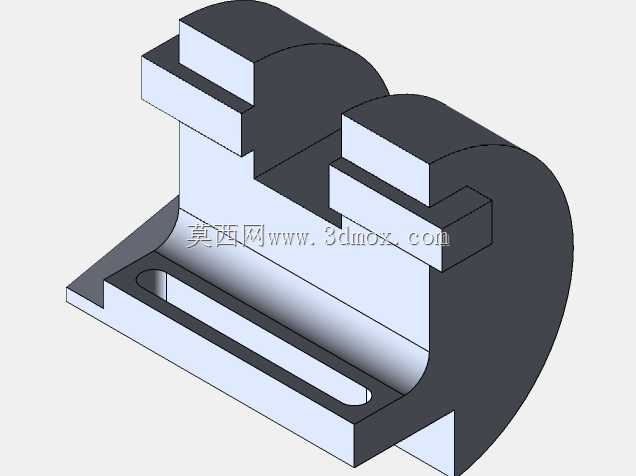

　　这套机械结构组件主要面向机械设计技能实操考核场景设计，同时也可作为小型工位在线检测的执行端结构使用，整体以圆柱型主体作为安装基准，主体外圆预留径向安装孔，可直接穿设锁紧销固定在对应检测工位的安装支架上，适配直径20-30mm区间的安装杆位，安装时无需额外加工复杂定位面，仅需保证安装孔位的同轴度即可完成快速装拆，适配生产线快速换型的检测工位调整需求。组件末端采用铰接式夹爪结构，夹爪接触面预留硬质镶嵌块安装位，可根据检测对象的材质更换橡胶、硬质合金等不同材质的接触头，避免检测过程中划伤工件表面，同时夹爪的开合行程控制在15mm以内，可适配轴类、小型板类零件的到位检测、尺寸抽检场景，夹爪铰接处采用间隙配合设计，转动副预留0.

　　02mm的装配间隙，既保证开合动作顺畅无卡滞，又能避免间隙过大导致的检测定位偏差。结构设计上采用分体式装配思路，圆柱主体与夹爪安装座通过止口定位，止口配合公差选用H7/h6，装配后无需额外打销即可保证同轴度要求，主体侧面开设的腰型观察槽可直接观察内部弹性元件的压缩状态，方便日常维护时快速判断组件内部是否存在卡滞、弹性失效等问题，无需整体拆解即可完成故障排查。夹爪上集成的检测触头安装位采用沉孔设计，触头装入后不会突出夹爪基准面，避免工件上下料时磕碰损坏检测元件，触头的信号走线沿主体内部的穿线孔引出，走线孔边缘做R2圆角处理，避免长期动作过程中磨损线缆绝缘层。整体结构的外形边界控制在总长120mm、最大外径32mm的范围内，

　　安装时不会占用过多工位空间，可直接集成在现有自动化生产线的检测工位、工装夹具的定位端，也可作为技能考核的实操装配题目，用于考察从业者对配合公差选择、铰接结构设计、安装基准设定的实际应用能力，装配过程中需注意铰接轴的锁紧力度，避免过盈压装导致夹爪转动卡滞，同时要保证两侧夹爪的开合角度一致，避免检测时出现单侧受力导致的测量偏差。
