外径71mm深沟球滚动轴承三维设计

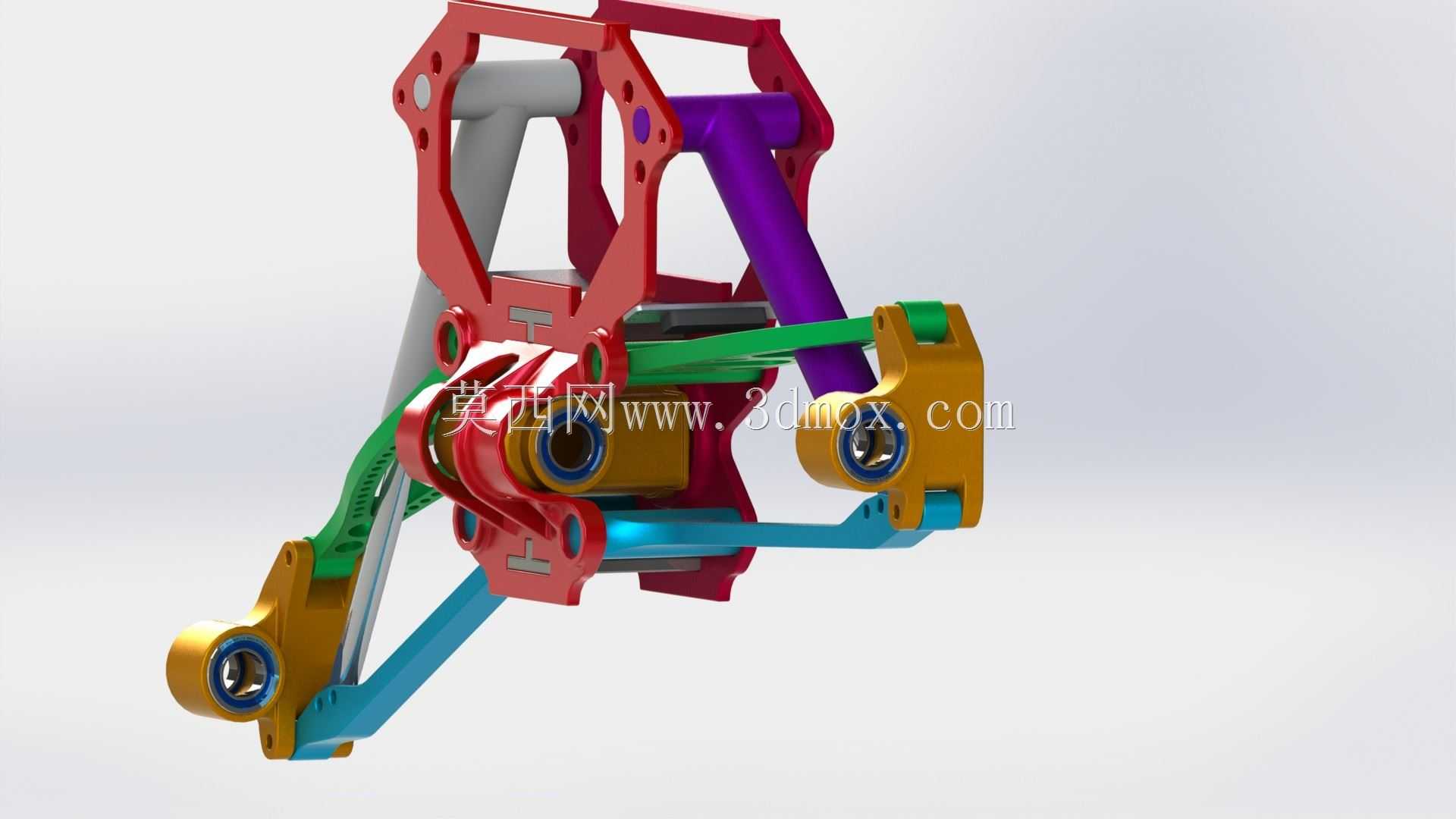

这款滚动轴承是面向越野类沙丘车悬架系统开发的核心回转支撑零件，在整车行驶过程中承担着连接悬架摆臂与转向节、承载车轮端径向与轴向复合载荷的关键作用，能够在沙丘地带非铺装路面的颠簸冲击工况下，保障悬架铰接部位的灵活回转，同时抵消路面传递来的多方向冲击力，避免铰接部位出现卡滞、偏磨甚至断裂失效的问题，是保障越野车辆悬架系统动作可靠性、行驶平顺性的基础零部件。除了沙丘车悬架场景外，该尺寸规格的轴承也可适配中小型工业输送机辊筒、小型电机输出端、轻型减速机输入轴、家用健身器材回转部位等多种需要低摩擦回转支撑的场景，适配范围覆盖轻型机械传动、户外特种车辆、民用机电产品等多个领域。

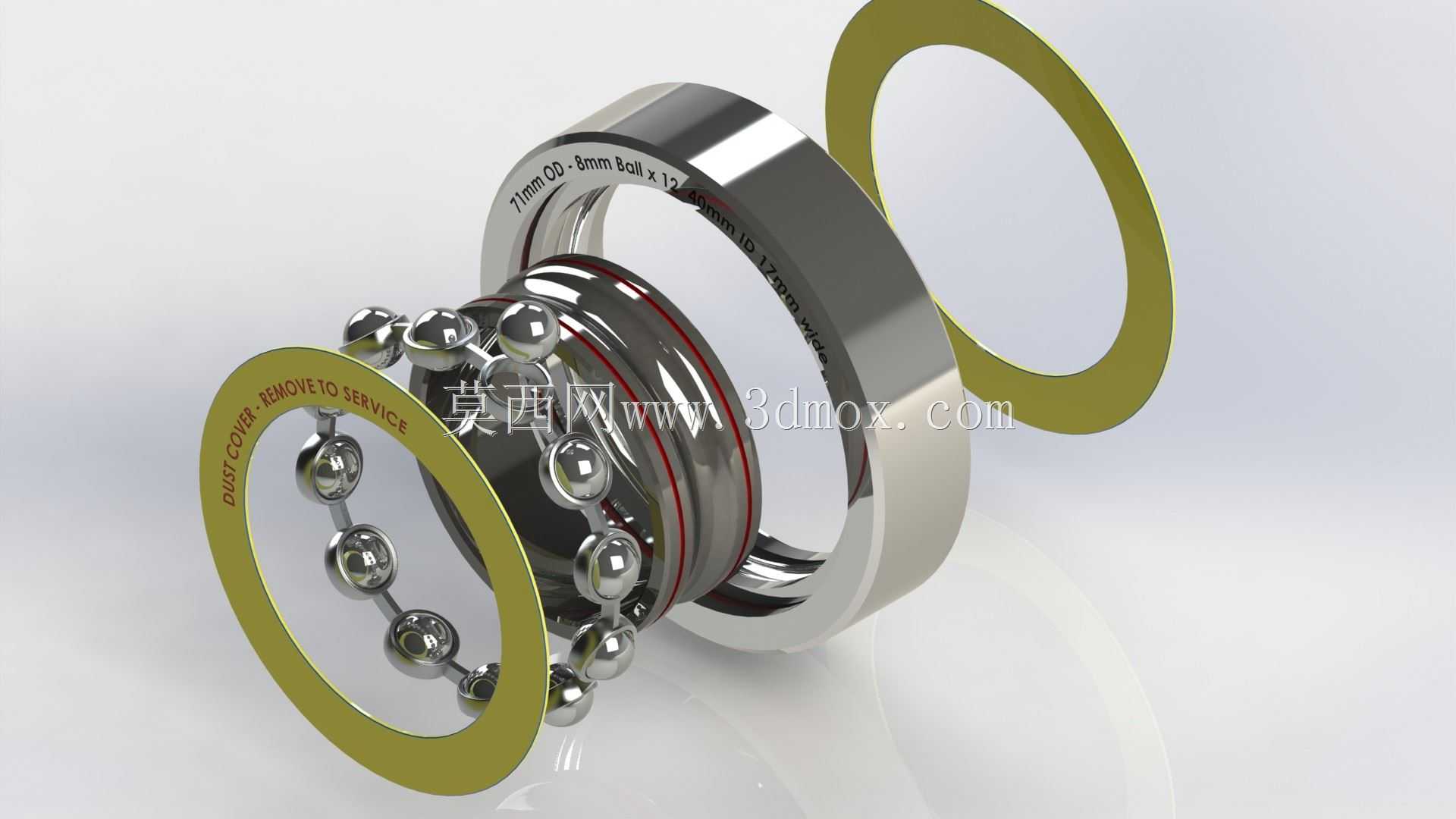

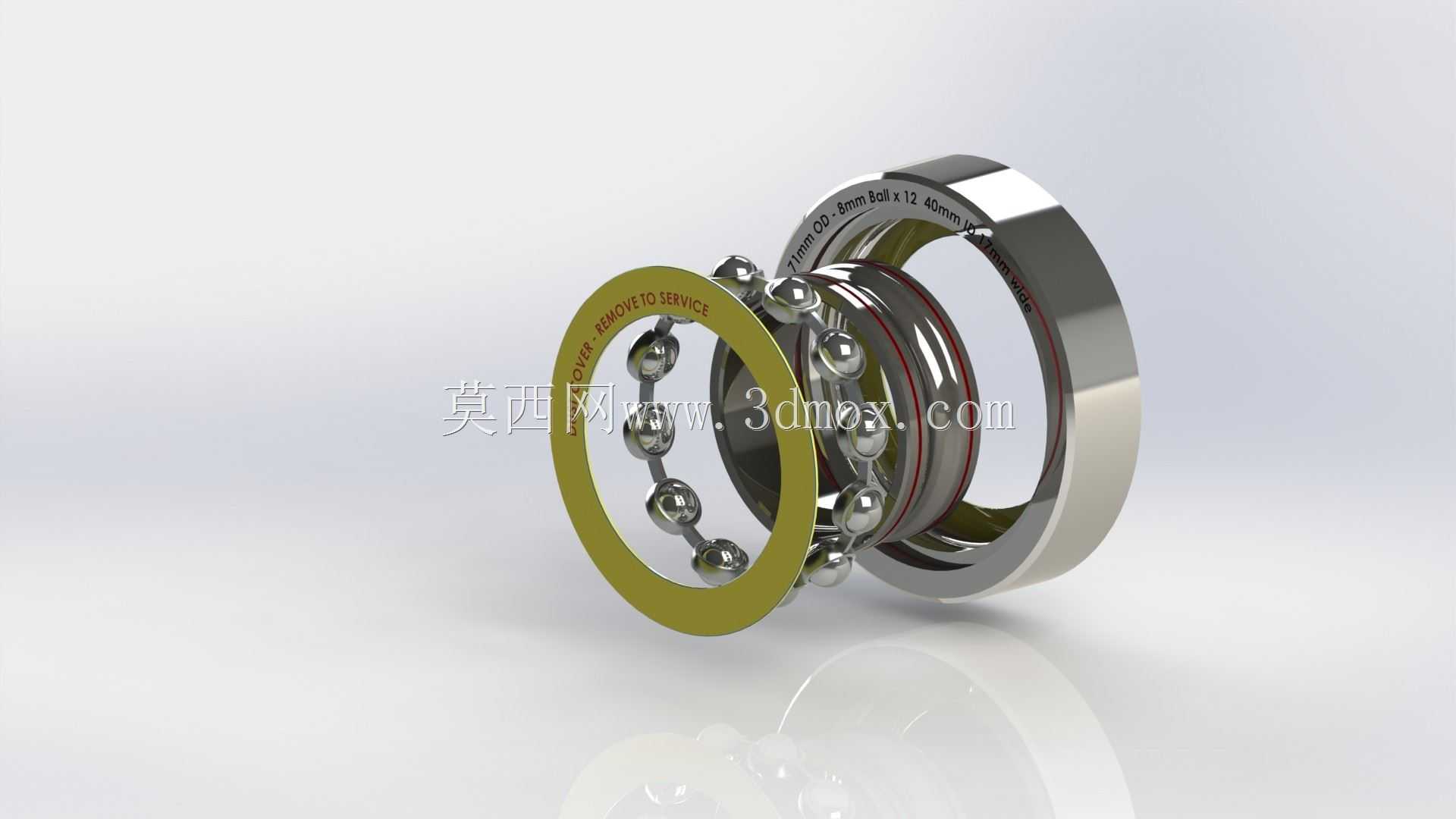

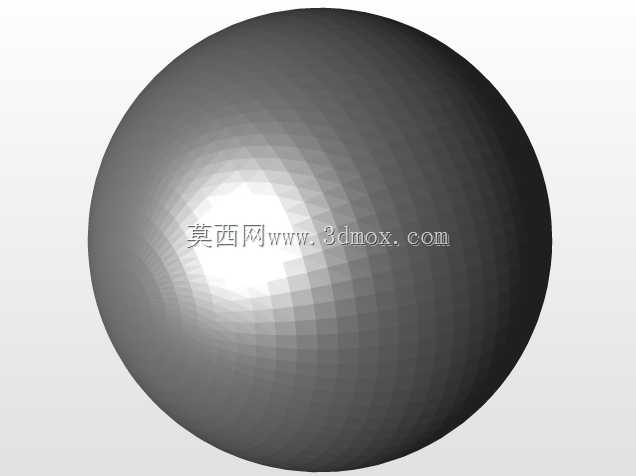

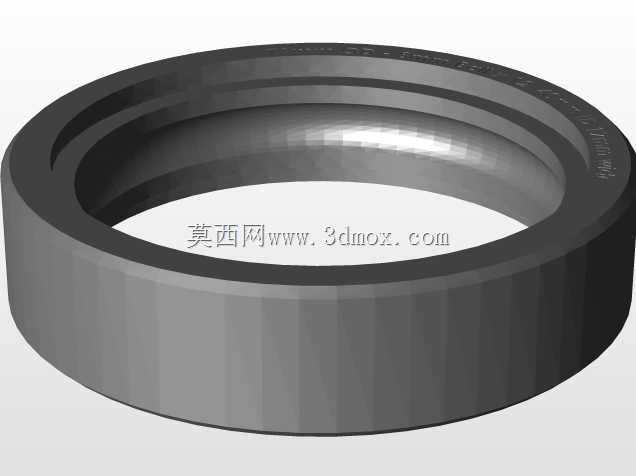

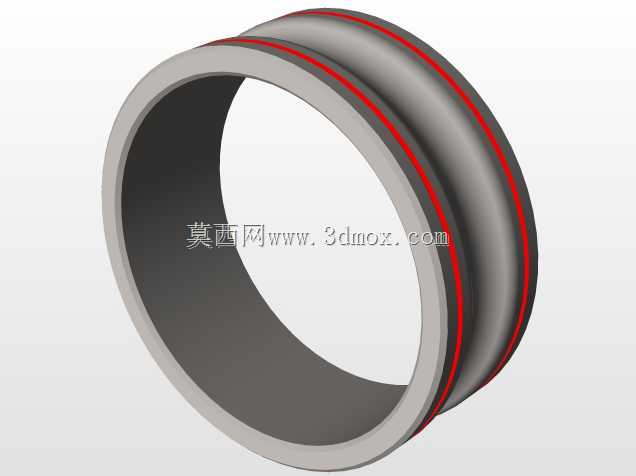

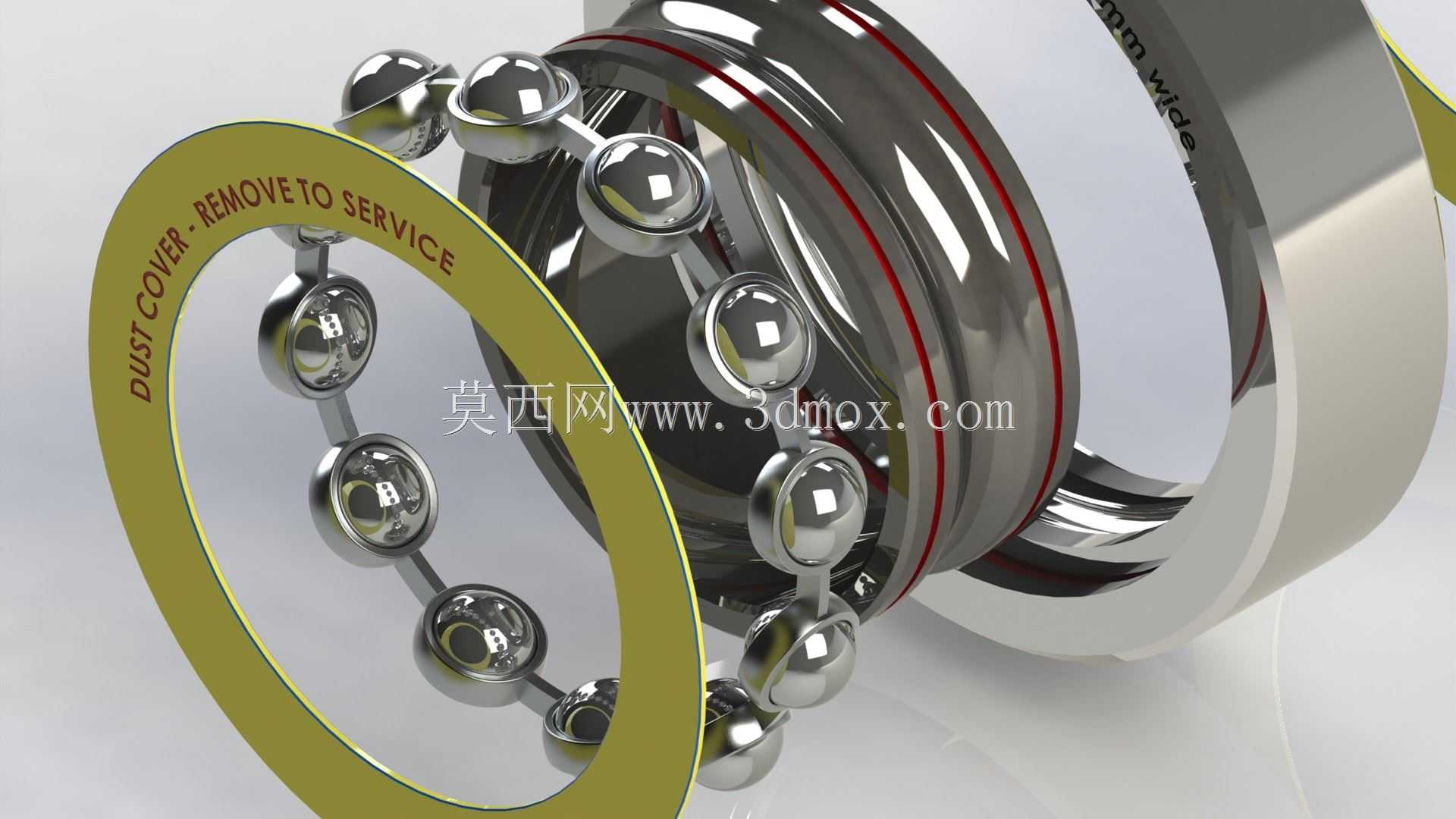

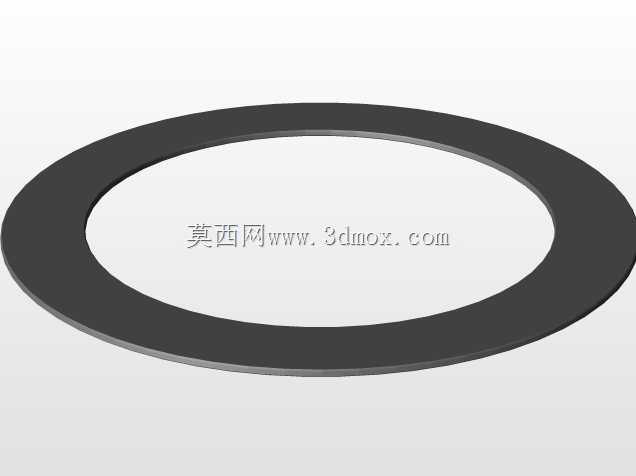

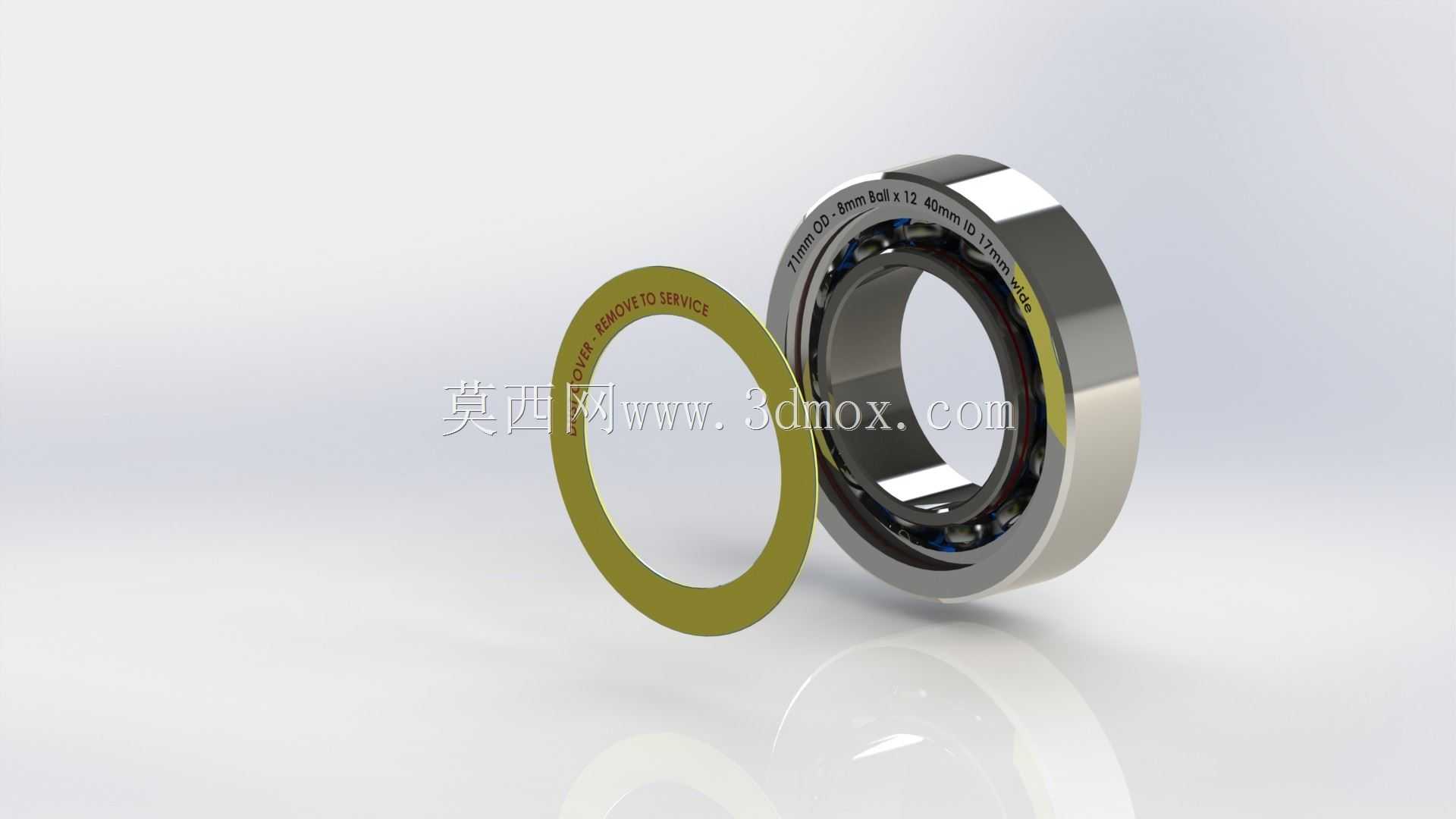

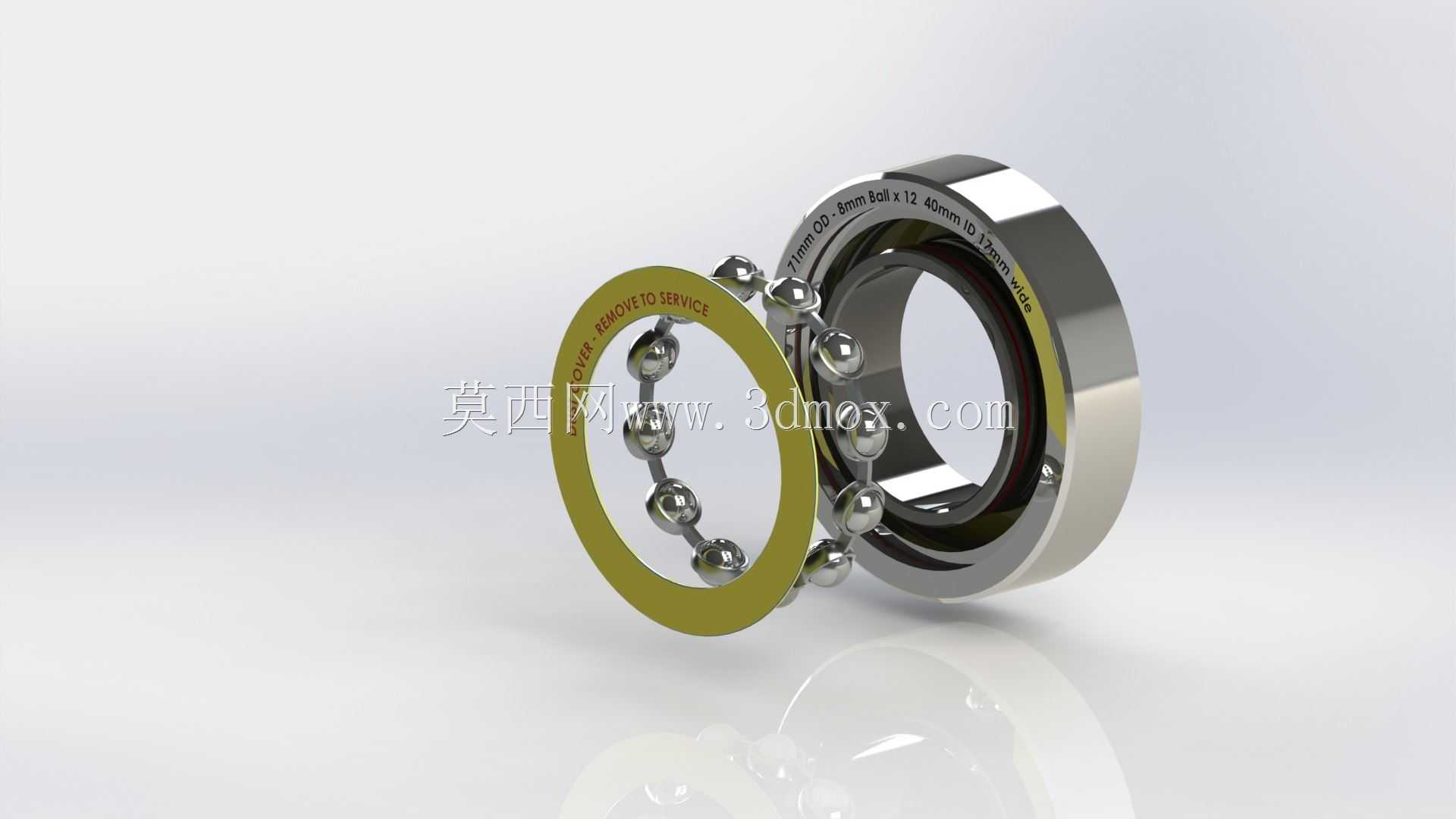

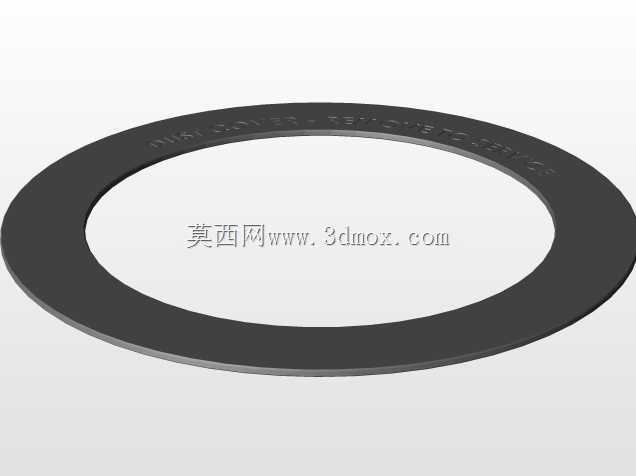

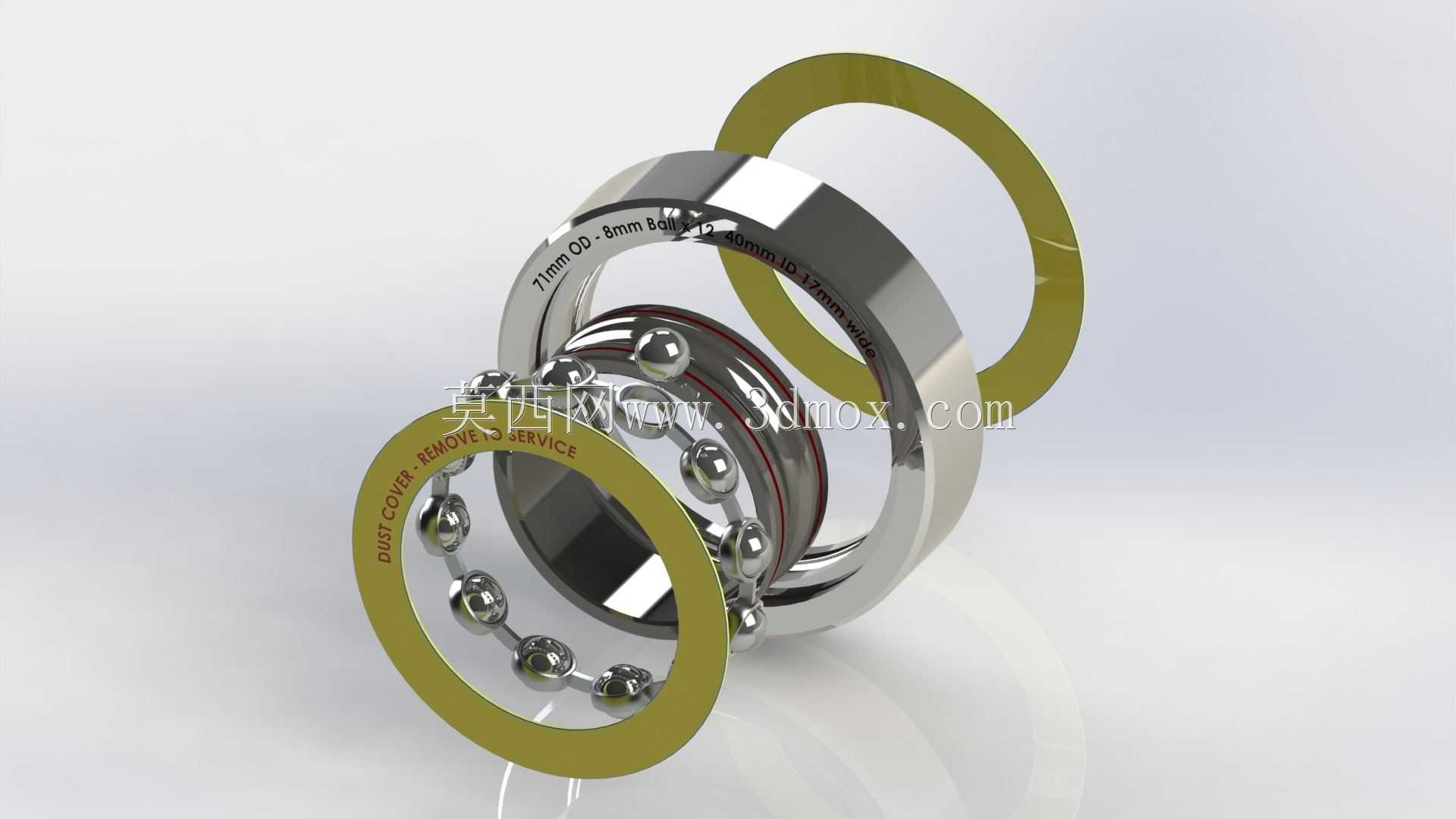

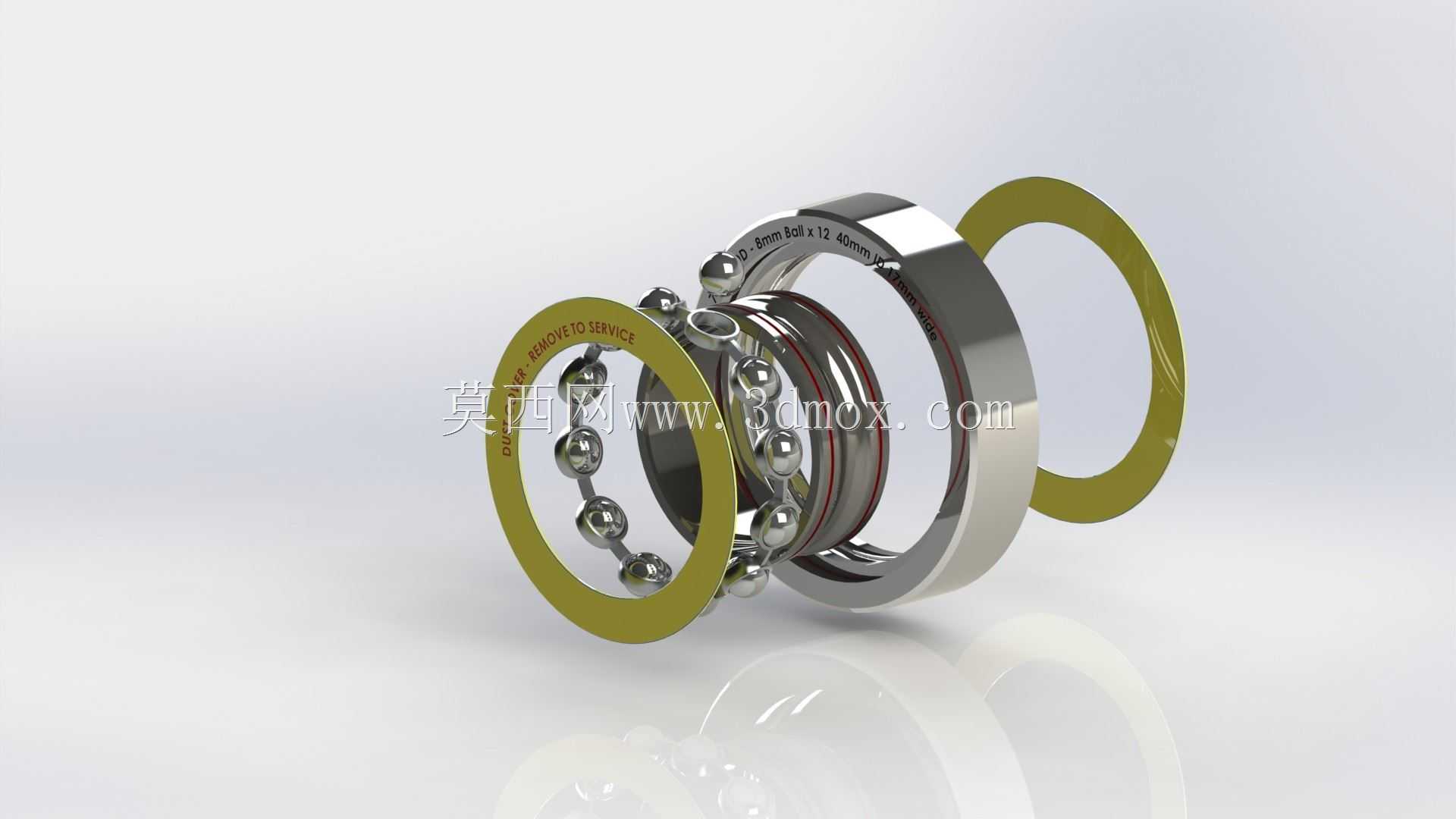

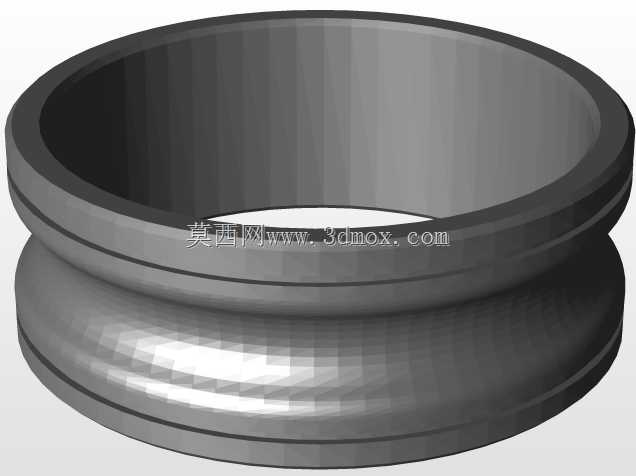

从功能特性来看，这款轴承采用标准深沟球结构设计，内圈、外圈均设置有连续的弧形滚道，滚动体为等直径钢球，搭配保持架实现滚动体的均匀分隔，工作过程中滚动体沿滚道做纯滚动运动，摩擦系数远低于滑动轴承，能够有效降低回转部位的动力损耗，同时深沟滚道的结构设计让轴承可以同时承受径向载荷与双向轴向载荷，在悬架摆动过程中出现的侧向力作用下也能保持稳定的支撑性能，不会出现滚动体脱轨、卡滞的问题。轴承的密封结构采用双侧接触式密封设计，能够阻挡户外行驶时的沙尘、泥水侵入轴承内部，同时避免内部润滑脂的泄漏，大幅延长野外工况下的维护周期，减少运维成本。

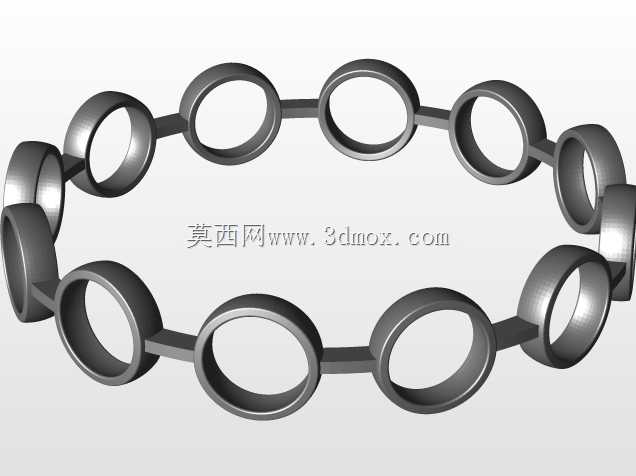

在设计思路上，这款轴承完全遵循滚动轴承的标准设计逻辑，首先根据悬架铰接部位的载荷计算结果确定滚动体的直径与数量，匹配对应的滚道曲率半径，保证接触应力处于材料许用范围内，避免长期交变载荷下出现接触疲劳剥落；其次针对沙丘车的野外使用场景，优化了密封唇口的结构与压紧力，在保证密封效果的同时尽可能降低密封件与内圈的滑动摩擦阻力，避免额外增加回转阻尼；保持架采用浪形冲压结构，重量轻、强度足，能够在高速摆动工况下稳定固定滚动体间距，不会出现保持架断裂、散架的问题。

从安装边界尺寸来看，这款轴承的外径为71mm，内径为17mm，整体宽度为12mm，滚动体直径为8mm，安装时可直接压入对应尺寸的轴承座孔内，内圈与直径17mm的铰接轴采用过渡配合，安装前需在滚道与滚动体表面填充足量的极压锂基润滑脂，安装过程中需避免直接敲击轴承外圈或内圈，防止滚道出现压痕影响回转精度。轴承的轴向定位可采用孔用挡圈与轴用挡圈配合的方式，限制轴承在安装位内的轴向窜动，保证工作过程中轴承不会出现轴向移位，始终保持在最佳支撑位置。
