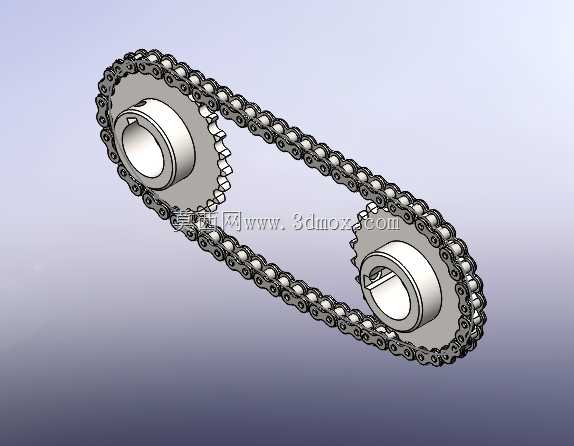

双滚子链轮链条传动组件结构设计

这套链轮链条传动组件是机械传动系统中应用极为广泛的基础部件，常见于工业输送线、农业机械、摩托车及低速重载传动设备中，核心作用是在两个相距较远的传动轴之间传递旋转扭矩，相比齿轮传动具备更大的中心距适配能力，相比带传动又拥有更高的传动精度与承载能力，不会出现打滑丢转的问题，在低速重载、多粉尘、温差变化大的恶劣工况下依然能保持稳定的传动表现。

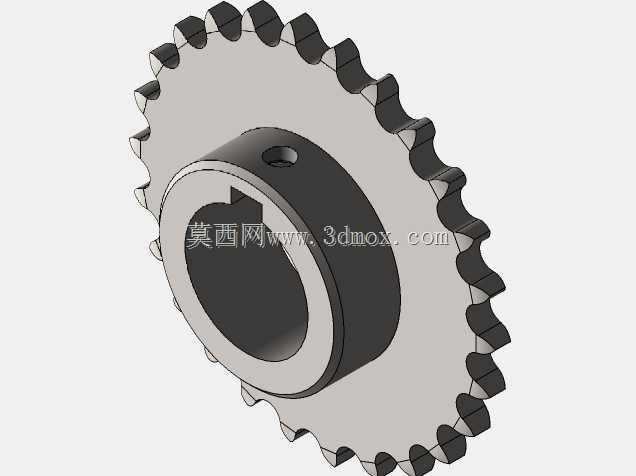

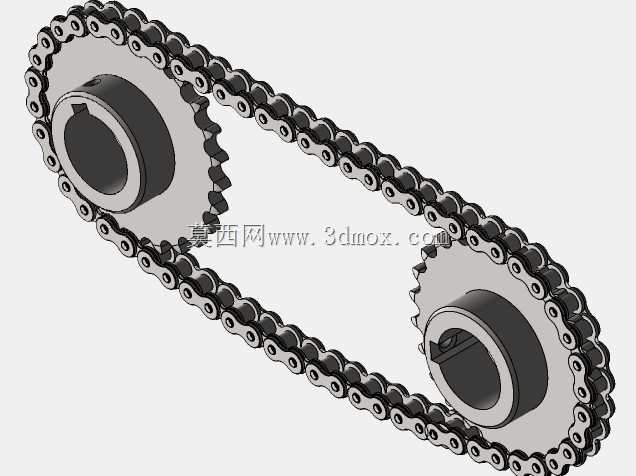

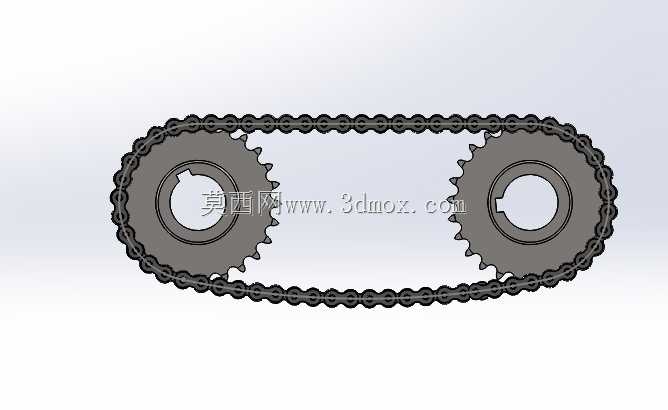

从功能特性来看，这套组件包含两个不同齿数的链轮与配套的滚子链条，大链轮齿数更多、节圆直径更大，小链轮齿数更少、节圆直径更小，二者通过闭合的滚子链条形成传动副，传动比由两个链轮的齿数比决定，可根据实际传动需求匹配不同的转速与扭矩输出。链轮的齿形经过特殊轮廓设计，能保证滚子顺畅啮入啮出，减少啮合过程中的冲击与磨损，链轮中心设计有带键槽的轴孔，可通过平键与传动轴实现周向固定，传递扭矩的同时避免轴与轮毂之间出现相对滑动，轮毂部分的凸台结构可提升链轮整体的结构强度，同时为轴向定位提供安装基准。

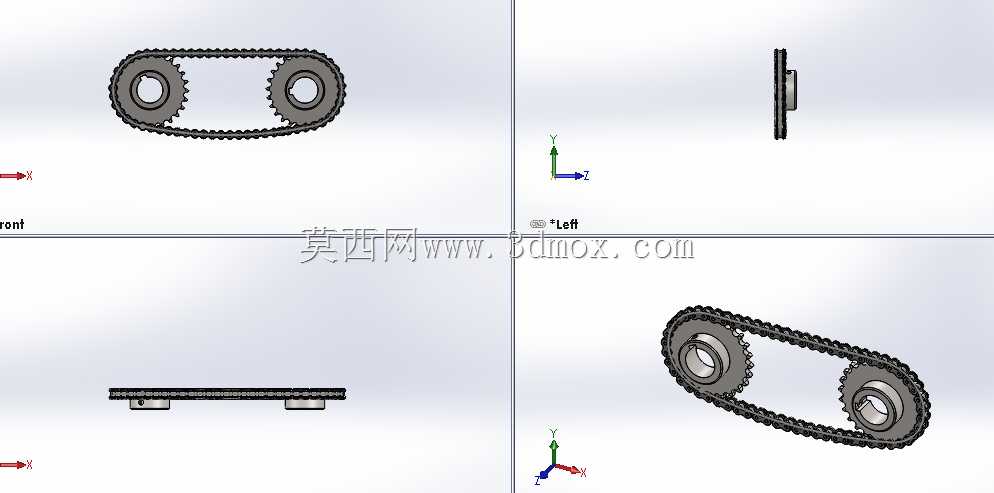

设计过程中首先根据传递功率、输入转速、工况系数确定链条的节距与型号，再根据传动比要求匹配两个链轮的齿数，核算链轮的节圆直径、齿顶圆直径、齿根圆直径参数，保证链条与链轮的啮合间隙处于合理区间，既不会因为间隙过大出现跳齿脱链，也不会因为间隙过小出现卡滞磨损。同时严格控制两个链轮的中心距尺寸，中心距过大会导致链条松边垂度过大，运行中出现抖动拍击，中心距过小则会导致链条包角过小，啮合齿数不足，降低承载能力与使用寿命，设计中预留了链条张紧的调整余量，可在安装调试时通过调整轴间距补偿链条的初始伸长与后期磨损伸长。

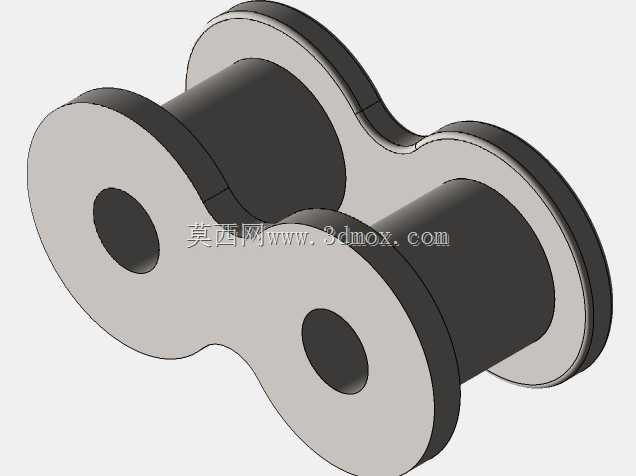

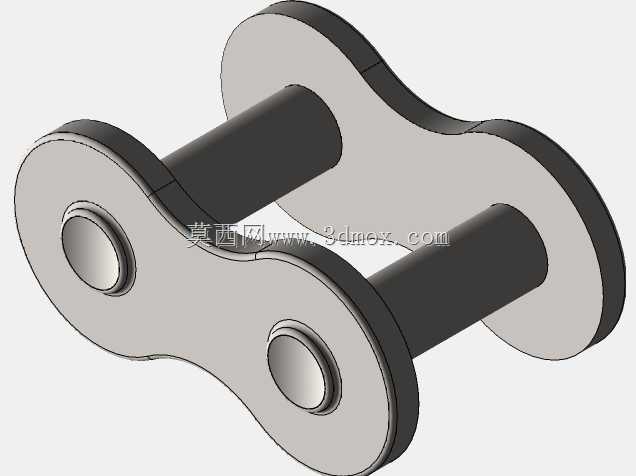

安装边界方面，两个链轮的轴孔同轴度、端面平行度需要严格控制，避免链轮偏斜导致链条单侧磨损、运行异响甚至脱链，链条安装时的松边垂度需要控制在中心距的1%-2%区间，垂直布置的传动场景下垂度需要适当调小，避免运行中链条脱啮。链轮的齿部经过硬化处理，可提升耐磨性能，配套的滚子链由内链板、外链板、销轴、套筒、滚子组成，滚子可在啮合时与链轮齿面形成滚动摩擦，大幅降低传动过程中的磨损损耗，整套组件结构简单可靠，维护便捷，仅需定期润滑、检查链条张紧度与磨损量即可长期稳定运行，适配各类开式、半开式的传动场景，在输送设备、轻工机械、工程机械的传动系统中都能见到这类结构的应用。
