Amal同心化油器结构展示三维设计

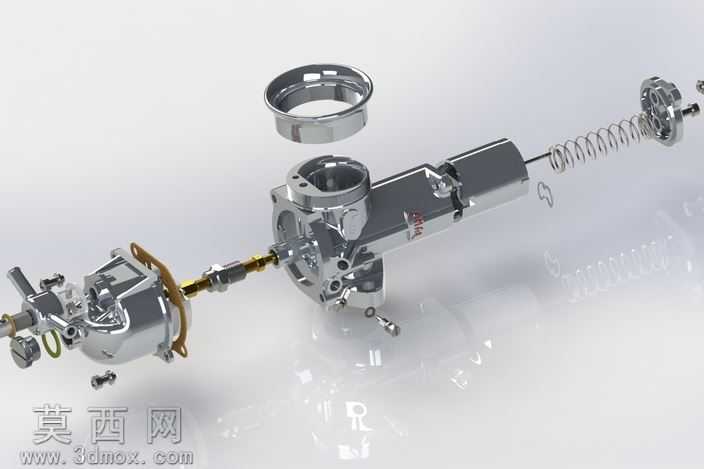

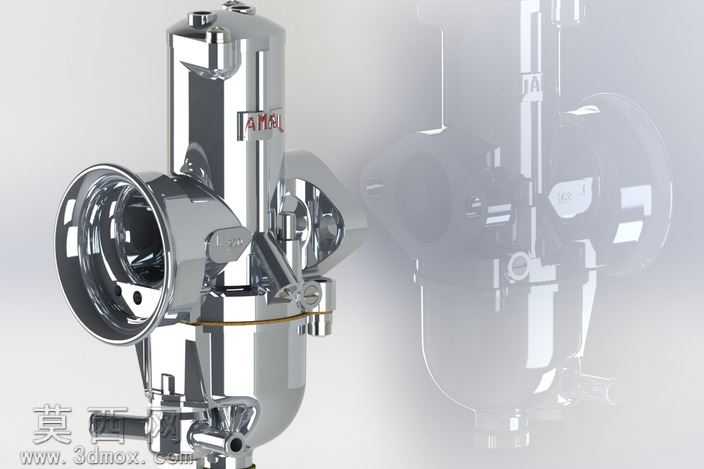

本作品为Amal同心化油器的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，对化油器的每一处结构都进行了1:1比例的精准还原。建模阶段首先梳理化油器的核心工作逻辑，围绕同心式油路与气路的同轴布局特点，先搭建主体腔体的基础曲面，通过拉伸、旋转、扫掠等基础特征命令构建化油器的主壳体、进气接口、出油通路等核心基体，再对细节结构进行细化处理，包括节气门的转轴配合结构、油针的阶梯调节结构、弹簧复位组件的卡槽定位、密封胶圈的安装槽位，以及各连接部位的螺纹孔、定位销孔等装配特征，确保每一处结构都符合实际加工与装配的公差要求。材质渲染阶段针对不同零部件的材质特性进行了区分设置：主体金属壳体采用抛光镀铬金属材质，调整反射粗糙度与高光强度，还原金属部件的亮面质感与环境反射效果；复位弹簧采用弹簧钢材质，设置细微的表面拉丝纹理，凸显金属构件的加工质感；密封胶圈、连接垫片等橡胶部件设置哑光深色橡胶材质，调整漫反射参数与凹凸纹理，还原橡胶件的哑光磨砂触感；油针、量孔等精密小部件采用硬质合金材质，强化边缘高光表现，凸显精密零件的加工精度。整体装配结构严格遵循同心化油器的实际装配关系，将浮子室、节气门组件、油针调节机构、弹簧复位组件、进油接头等部件按照同轴同心的布局进行装配约束，添加了爆炸视图的展示效果，清晰呈现各部件之间的装配顺序与配合关系，直观展现同心化油器内部气路与油路的同轴布局优势，还原其燃油雾化、混合气配比调节的工作结构基础。设计过程中重点考量了同心结构对混合气均匀性的提升作用，在建模时对气路内壁的顺滑度、油路出口的位置精度都做了细节优化，确保模型既具备外观展示效果，也能清晰呈现化油器的内部工作原理，可用于机械结构教学、动力系统部件展示、相关产品设计参考等场景。
