四缸内燃机曲柄连杆活塞组结构

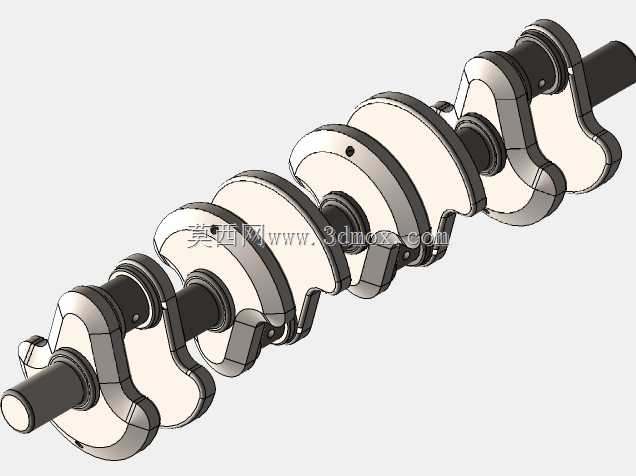

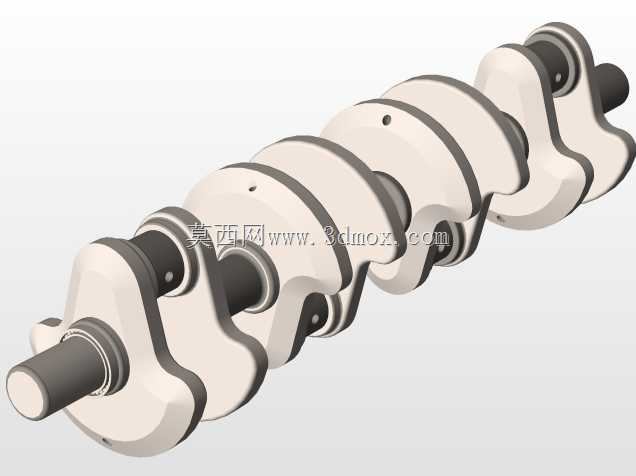

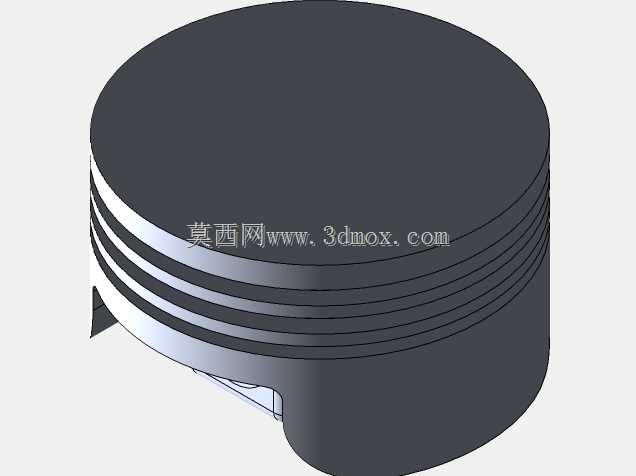

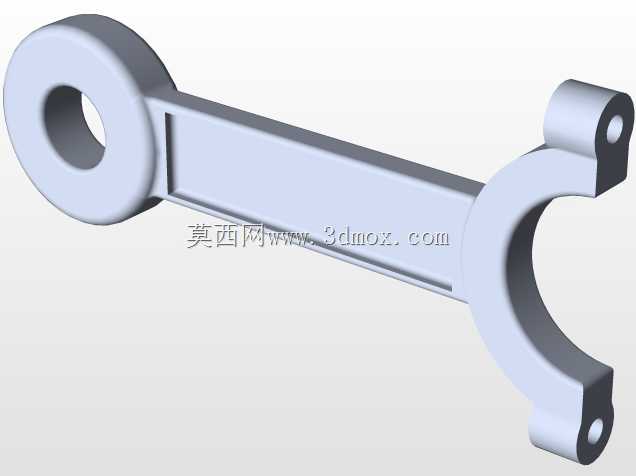

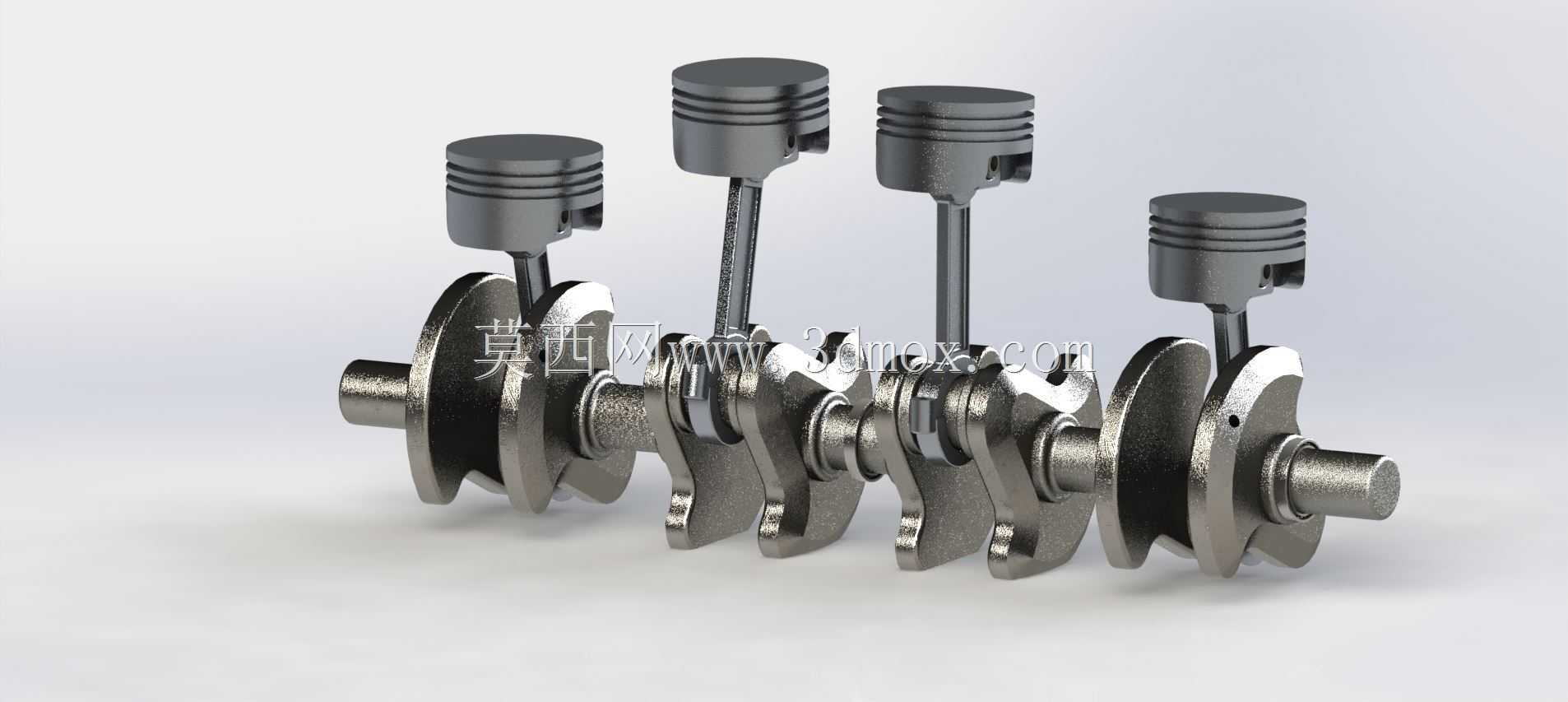

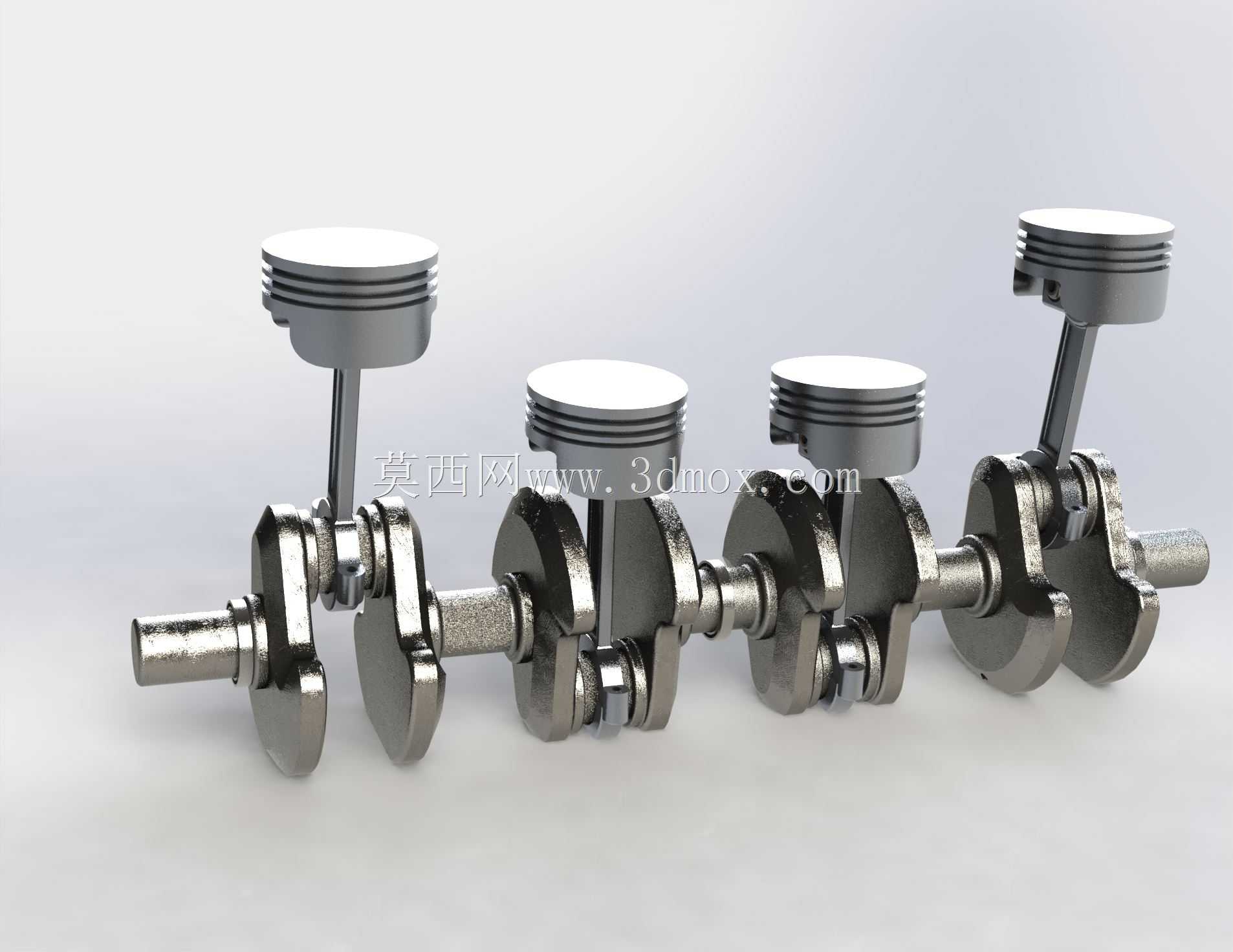

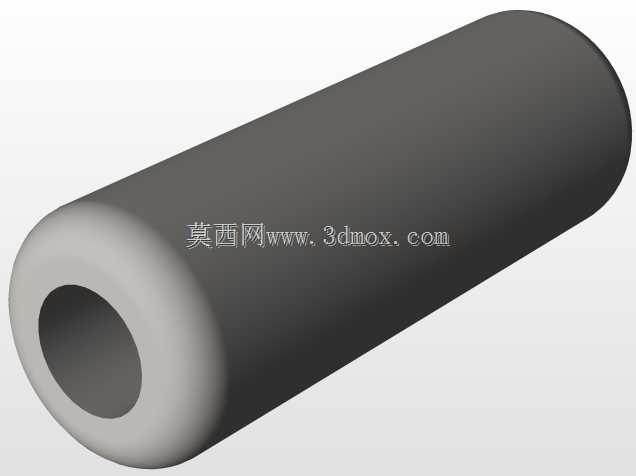

该结构是往复式内燃机的核心运动总成，广泛应用于乘用车辆、商用货运车辆、小型工程机械、农用动力机械的动力输出单元中，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，是内燃机完成工作循环不可或缺的关键组成部分。整套结构包含四个活塞组件、对应连杆单元、四缸排布的整体式曲轴，各部件之间通过高精度配合实现稳定的动力传递。在实际运行过程中，活塞在气缸套内做上下往复直线运动，通过活塞销将燃气爆发压力传递给连杆，连杆将往复运动转化为曲轴的旋转运动，最终向外输出扭矩，驱动配套设备的传动系统运转。设计过程中，四缸采用等间距直列排布，相邻气缸工作行程错开180度曲轴转角，保证每完成两次曲轴旋转即可完成一个完整的四冲程工作循环，让动力输出更加平顺，大幅降低运行过程中的振动与冲击。活塞头部设计有三道环槽，分别用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。连杆采用工字形截面结构设计，在保证足够结构强度与抗疲劳性能的前提下，尽可能降低往复运动部件的质量，减少高速运转时的惯性力负载。曲轴采用整体锻造结构，各主轴颈与连杆轴颈之间设置有平衡重块，用于抵消活塞连杆组往复运动与曲轴旋转运动产生的不平衡惯性力，将整机振动控制在合理范围内。安装边界上，曲轴两端主轴颈需与缸体主轴承座精准配合，轴向预留合理的热膨胀间隙，避免热态工作时出现卡滞；连杆大端与曲轴连杆轴颈采用剖分式连接，通过连杆螺栓实现可靠紧固，装配时需严格按照扭矩要求拧紧，保证连接副的预紧力一致；活塞与气缸壁之间预留合适的配合间隙，既保证冷态启动时不会出现拉缸问题，也能在热态工作时达到合适的密封效果。整套结构的运动匹配精度直接决定了内燃机的动力输出效率、运行可靠性与使用寿命，设计过程中需要反复校核各运动部件的运动轨迹，避免运行过程中出现部件干涉，同时针对不同工况下的受力情况完成结构强度仿真，确保高负载工况下各部件不会出现变形或断裂问题。
