皮带输送线用辊轮式分流导向部件

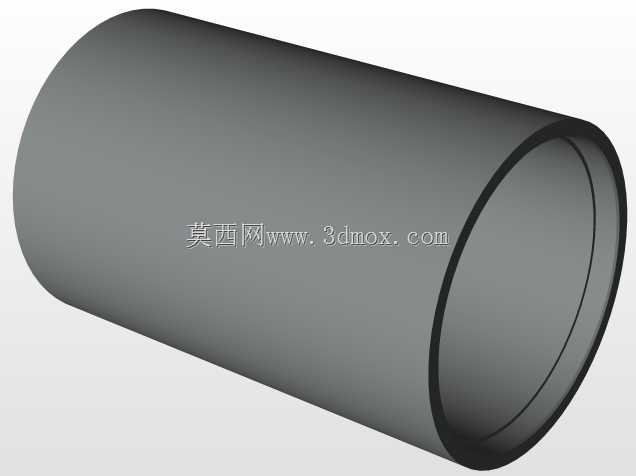

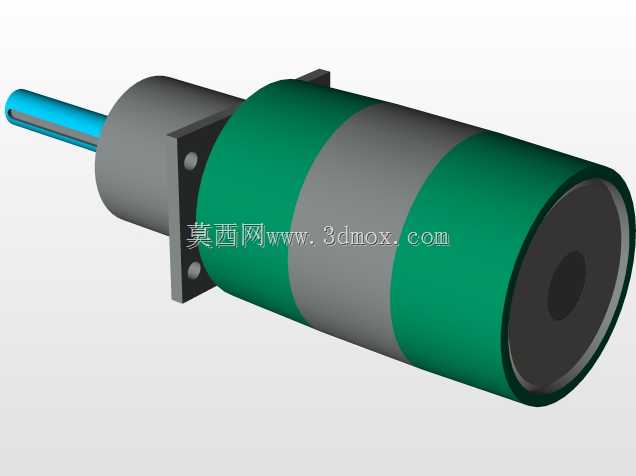

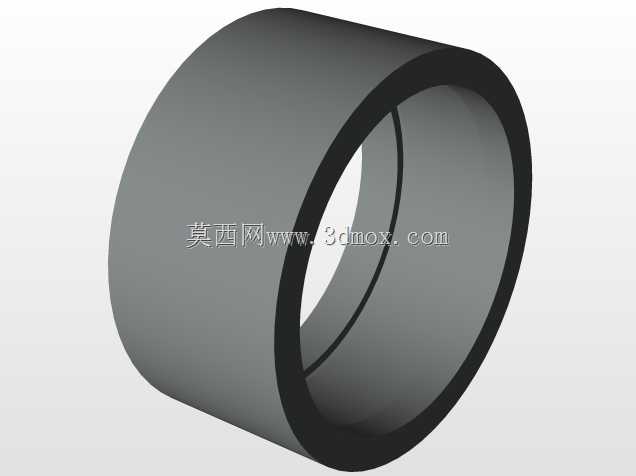

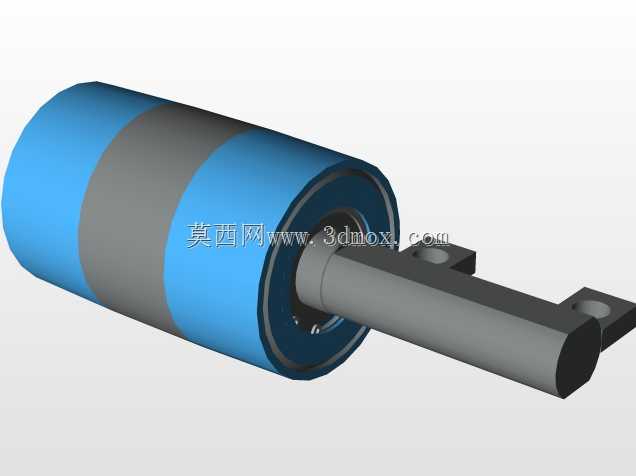

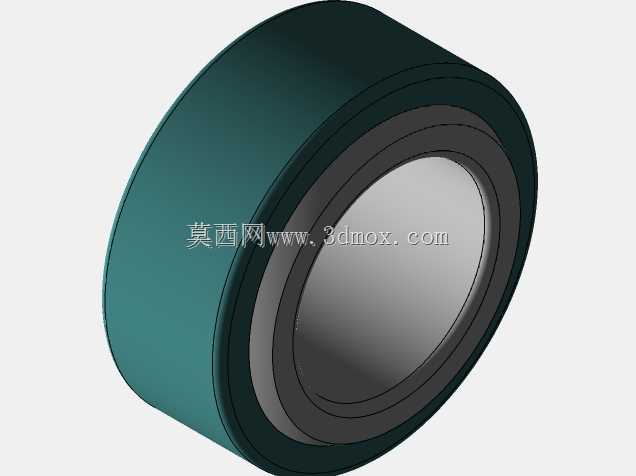

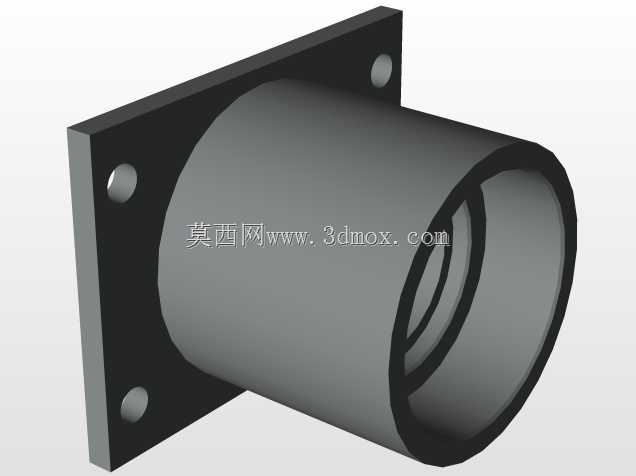

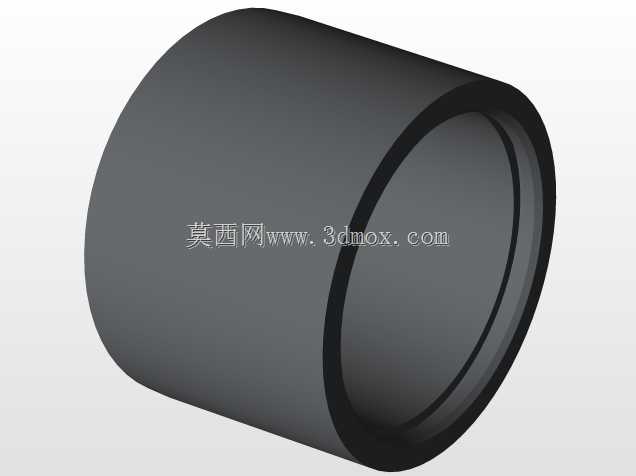

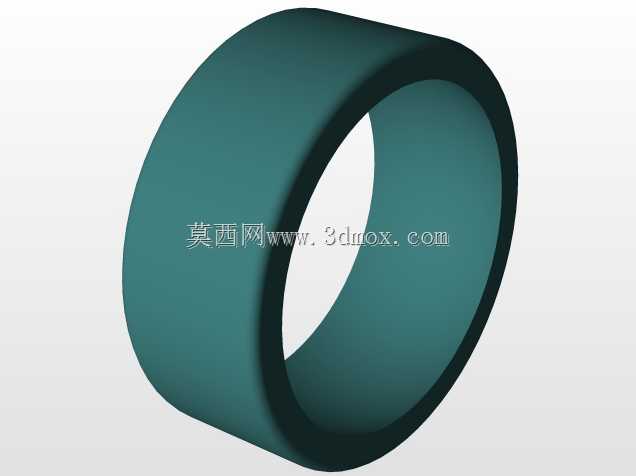

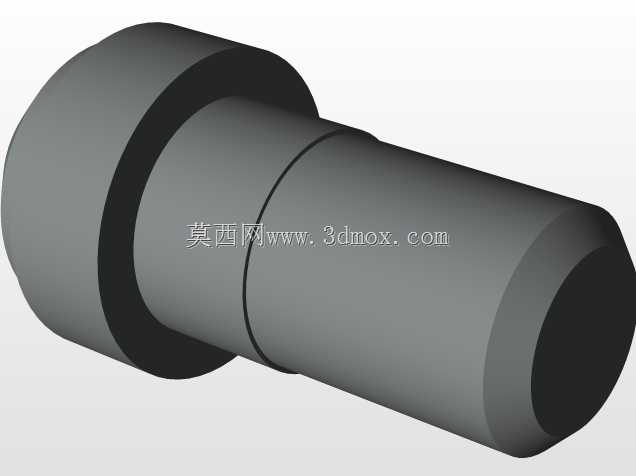

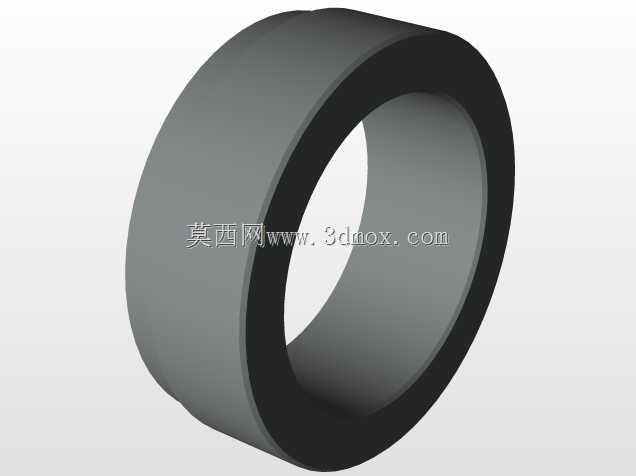

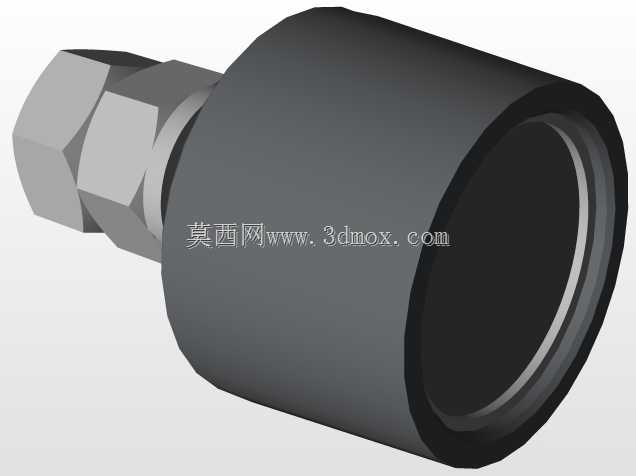

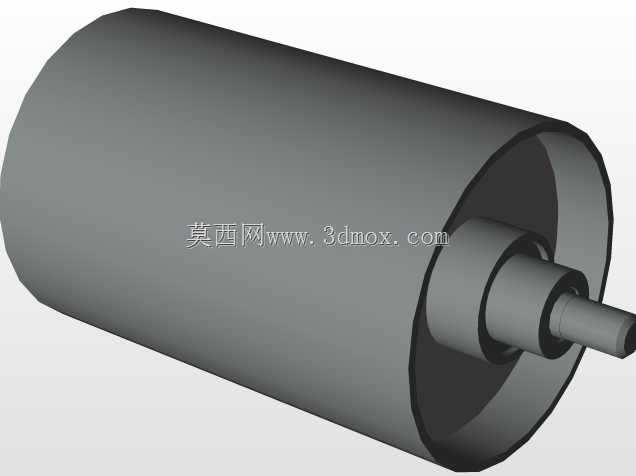

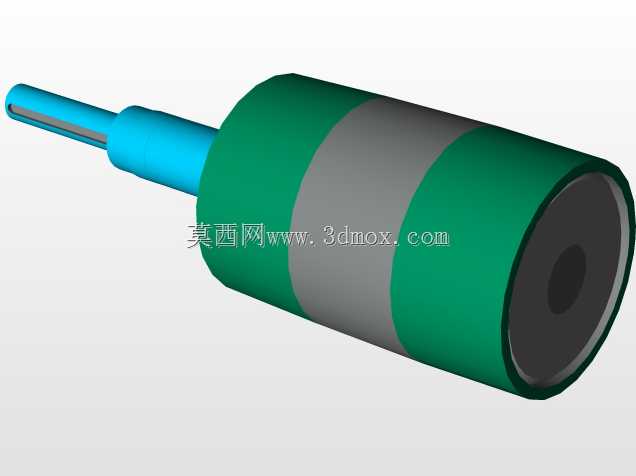

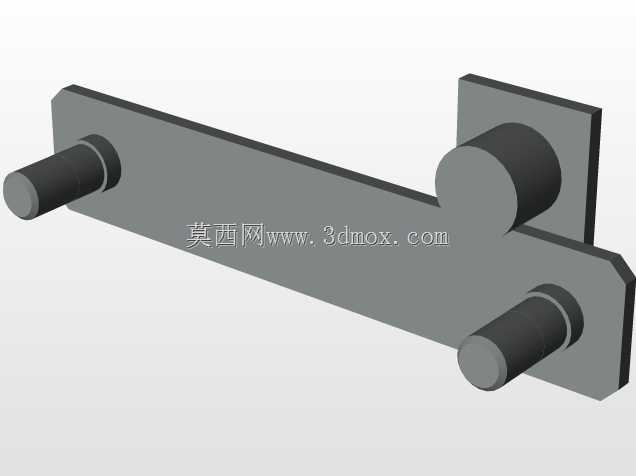

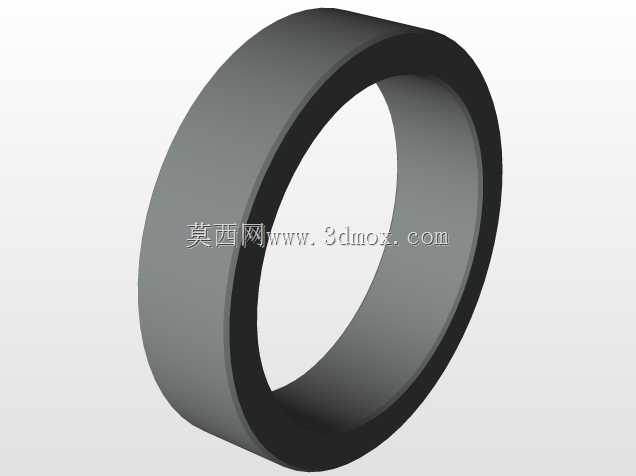

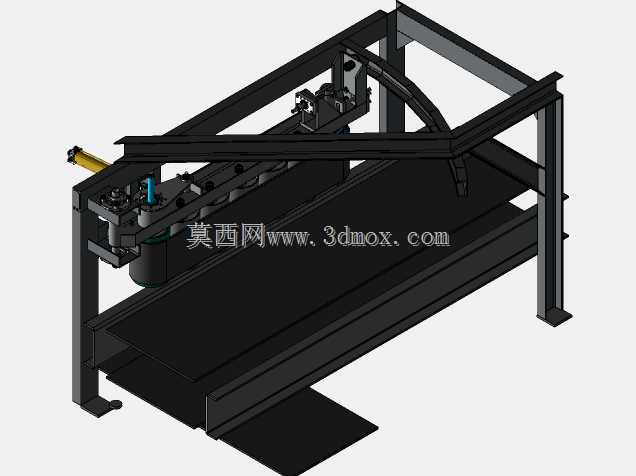

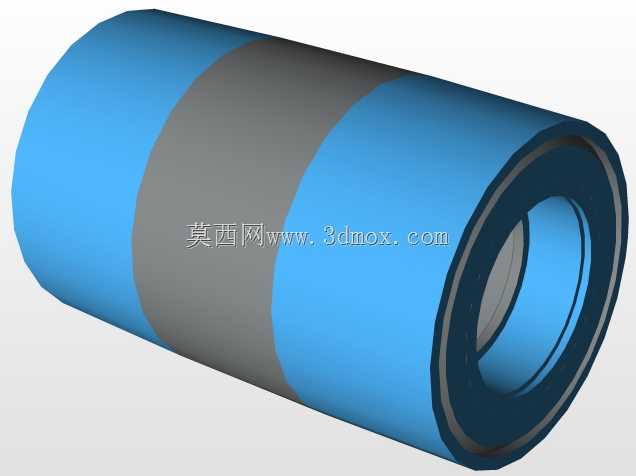

在轻工包装、电商仓储分拣、食品加工、电子元器件组装等连续生产输送场景中，皮带输送线承担着物料长距离转运的核心功能，而分流结构是实现单条输送线向多工位、多支线分配物料的关键组件，这款辊轮式分流部件正是为适配平皮带输送线的侧向分流需求设计的专用导向构件。该部件的核心用途是在输送线的分流节点处，通过自身的圆柱导向面承接沿皮带行进的物料，在不打断主输送线连续运行的前提下，将目标物料平稳导向侧方支线，替代传统固定式挡边容易刮蹭物料表面、增大输送运行阻力的缺陷，尤其适合表面易刮花的纸箱包装件、注塑壳体、袋装货品的分流作业。从功能特性来看，该部件采用双层同轴辊体结构，外层为高耐磨的工程材质辊面，表面做哑光防滑处理，和物料接触时不会产生硬刮擦，同时具备适中的摩擦系数，既能引导物料转向又不会过度阻滞物料行进；内层为金属材质的支撑衬套，可配套内置轴承实现辊体的自由转动，当物料接触辊面时，辊体随物料的行进摩擦力被动转动，将滑动摩擦转化为滚动摩擦，大幅降低分流过程中的物料卡滞、磨损概率，也能减少皮带运行的额外负载。在设计思路上，这款分流部件采用了无外凸安装边的圆柱式外形，整体为同轴回转体结构，没有尖锐棱角，所有端面都做了圆角过渡处理，避免分流过程中勾挂物料包装或操作人员衣物；辊体的宽度尺寸适配常规400mm、600mm幅宽的轻型皮带输送线，安装时可通过芯轴穿装固定在输送线侧方的可调支架上，安装位置可根据分流角度需求在15度到45度区间灵活调整，不需要对原有输送线的机架做大规模裁切改造，适配性较强。从安装边界来看，该部件的轴向总宽度控制在120mm以内，最大外径为200mm，安装时芯轴中心距离皮带表面的高度可根据物料高度调整，最低可适配高度50mm的扁平物料分流，最高可支撑高度300mm的箱式物料导向，安装后辊面最低点与皮带表面保留2mm到3mm的安全间隙，不会和运行中的皮带产生摩擦损耗，同时辊面的突出量可根据分流支线的接入位置微调，既可以实现全量物料的强制分流，也可以配合摆缸实现可控的选向分流，适配不同节拍的生产输送需求。
