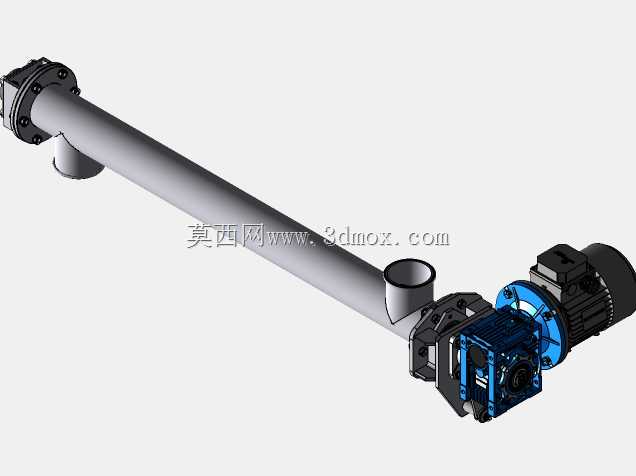

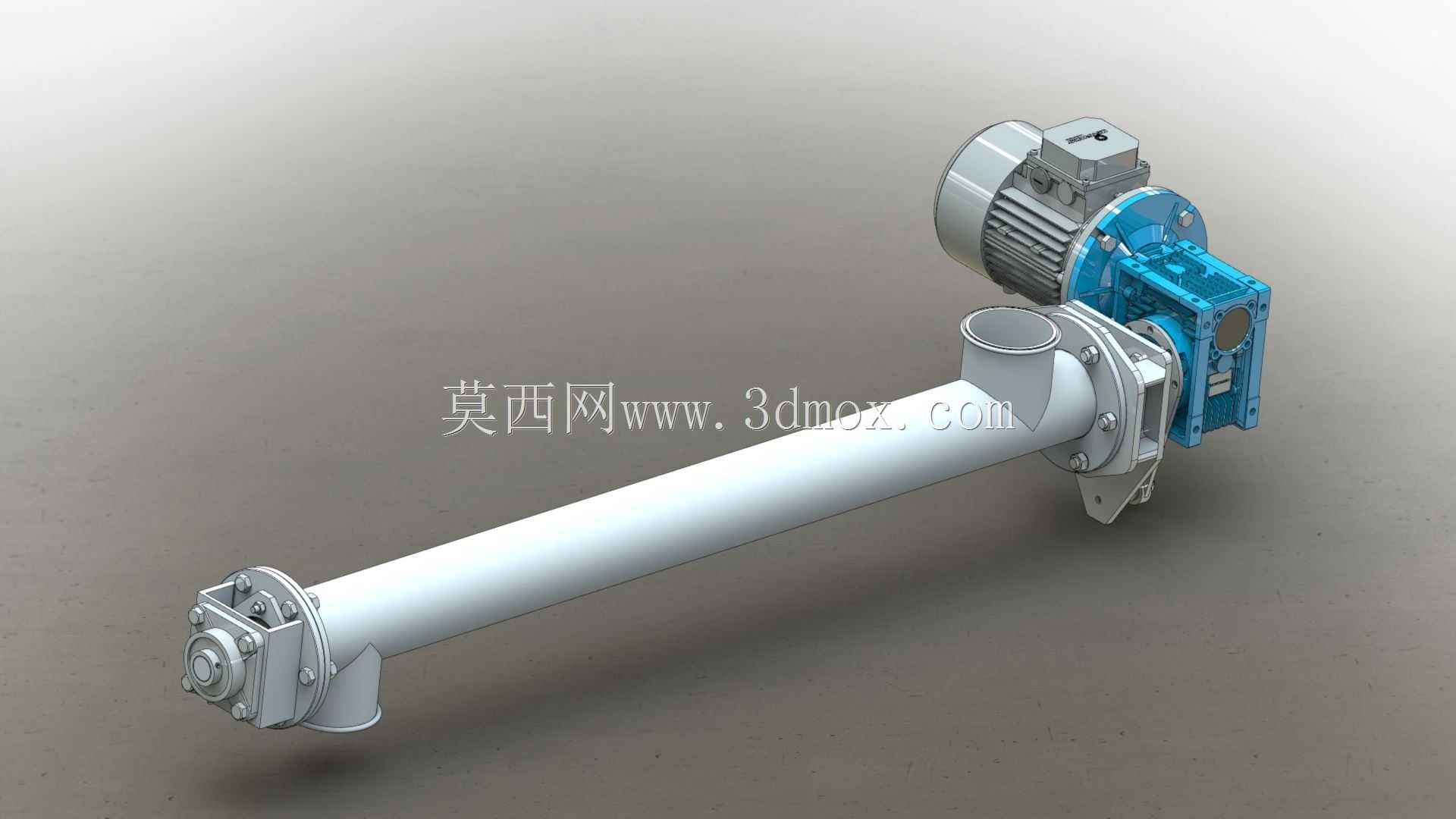

直径102mm管式螺旋输送设备结构

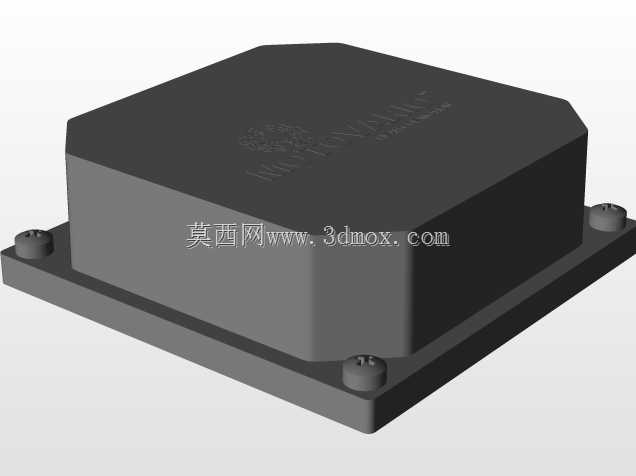

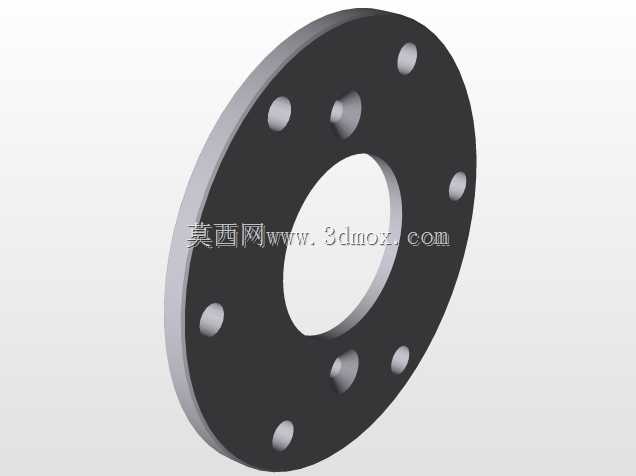

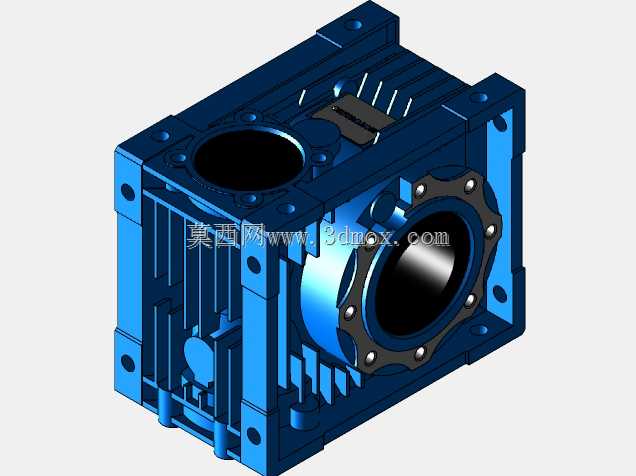

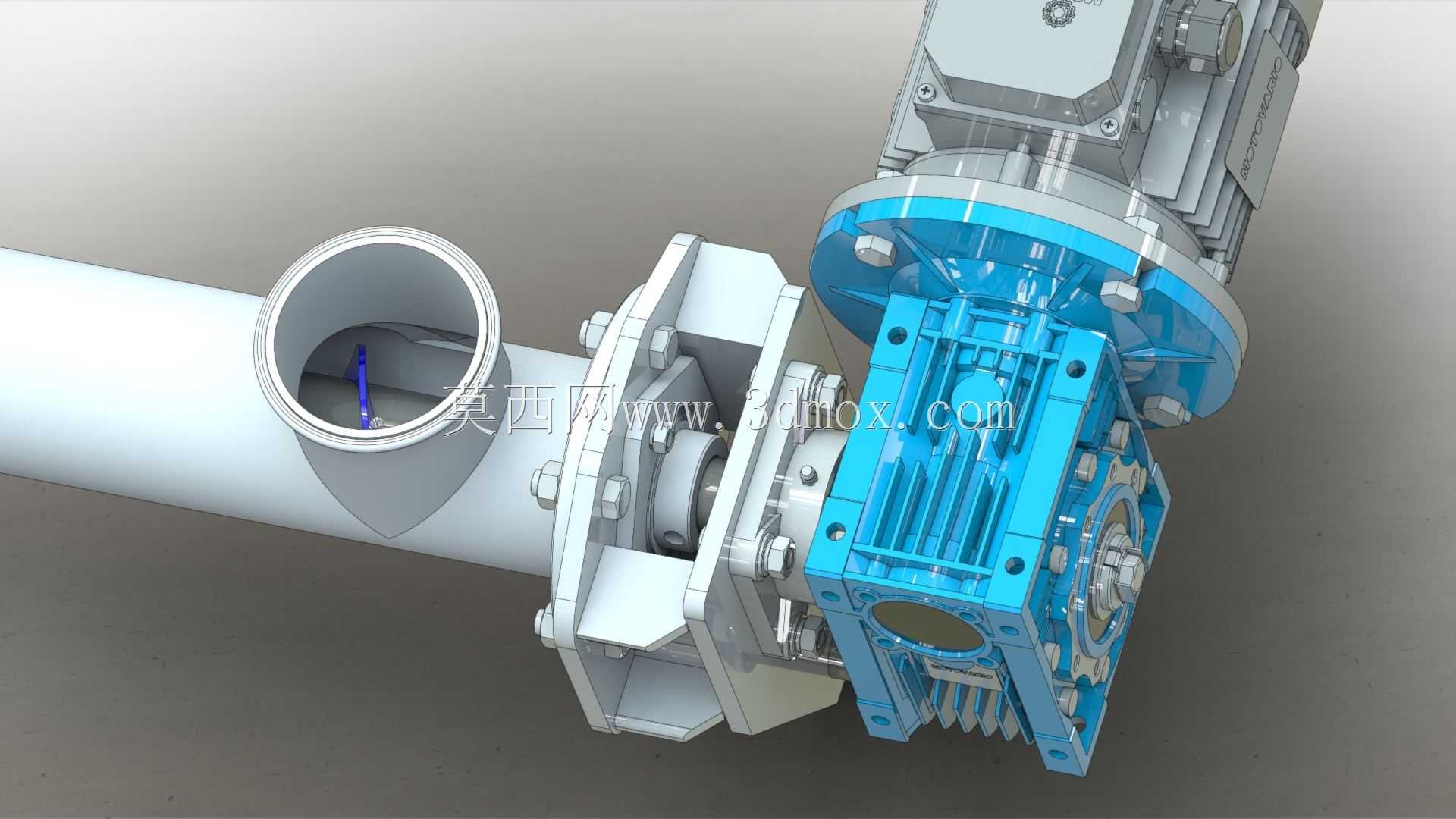

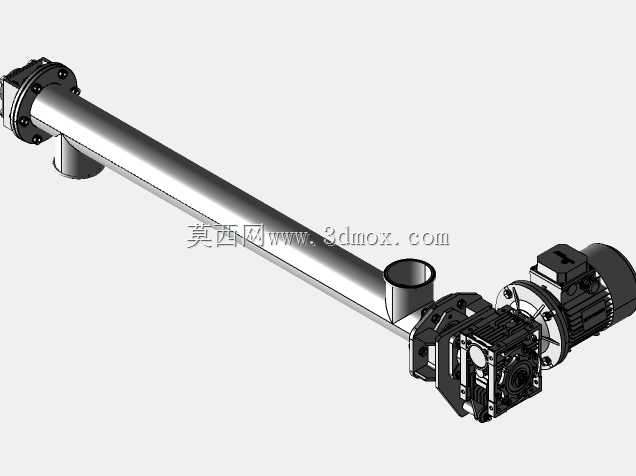

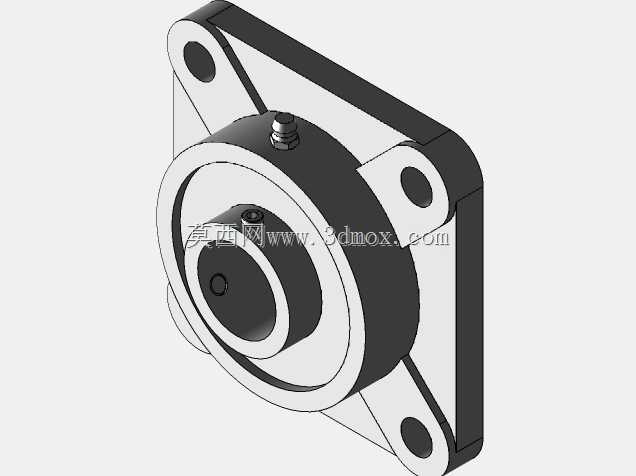

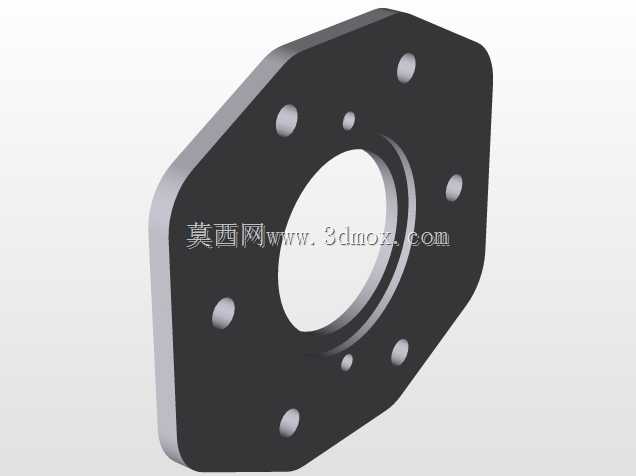

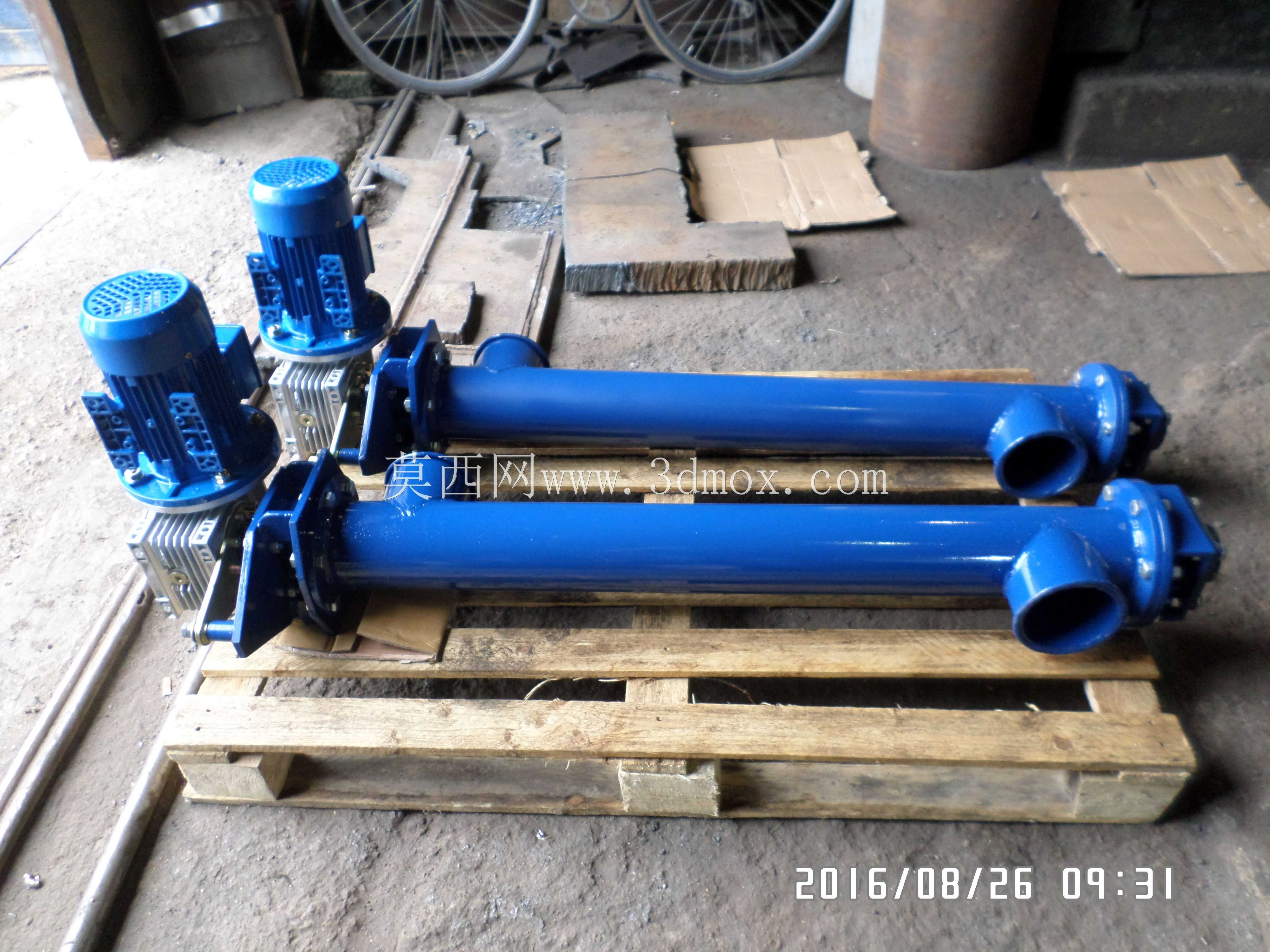

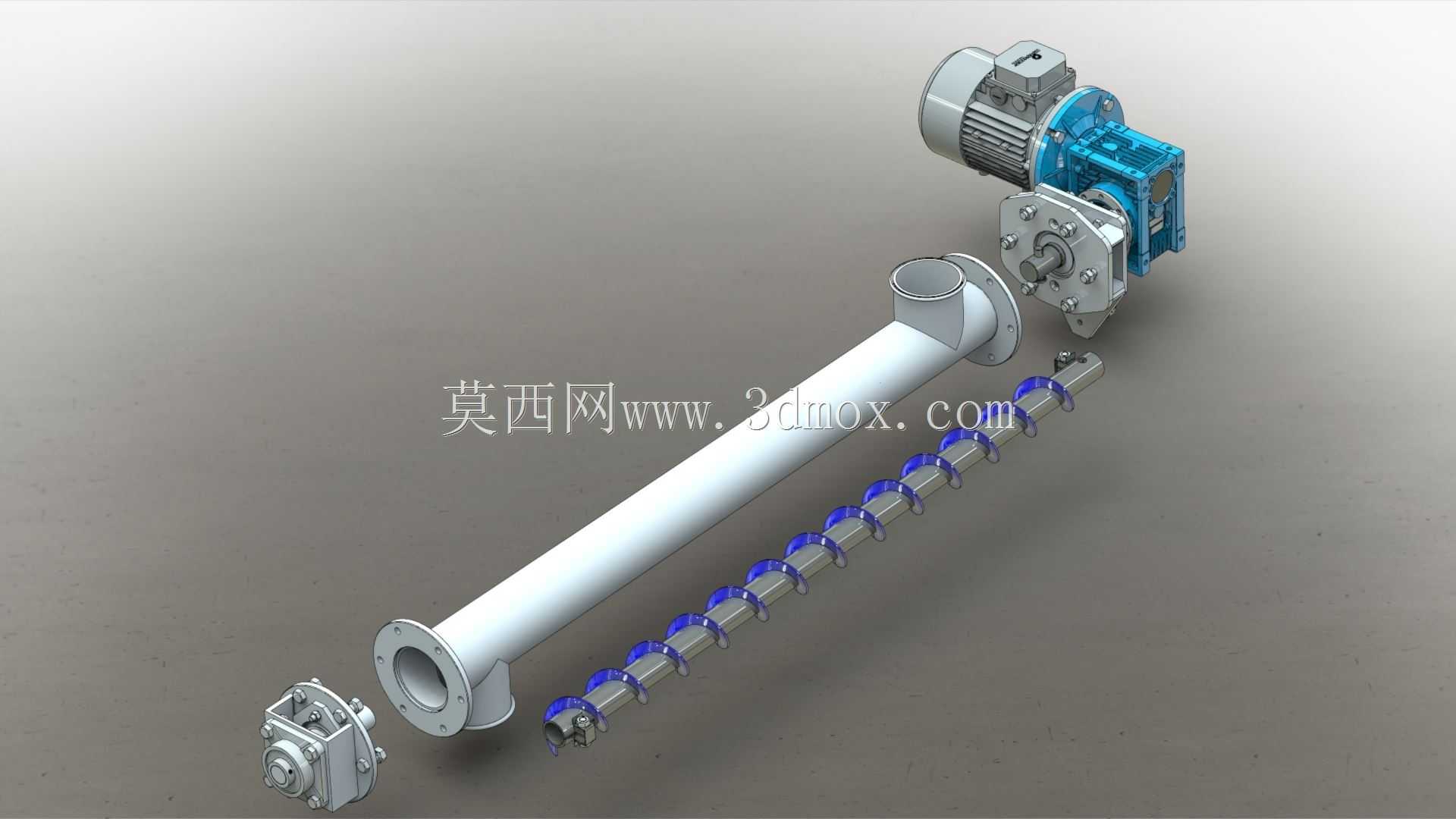

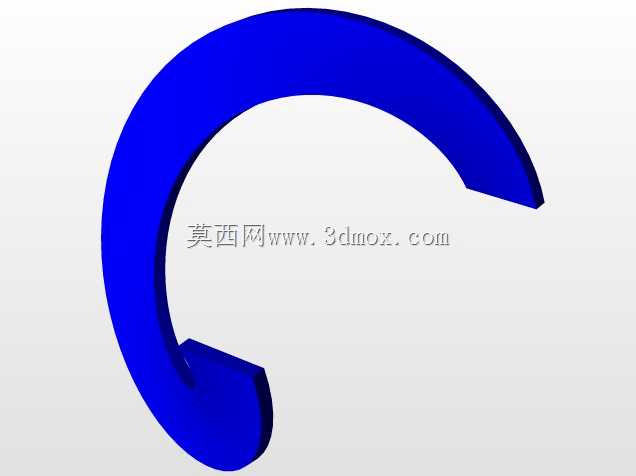

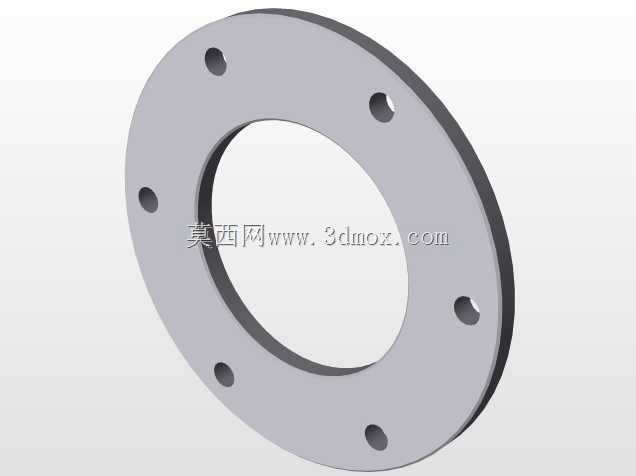

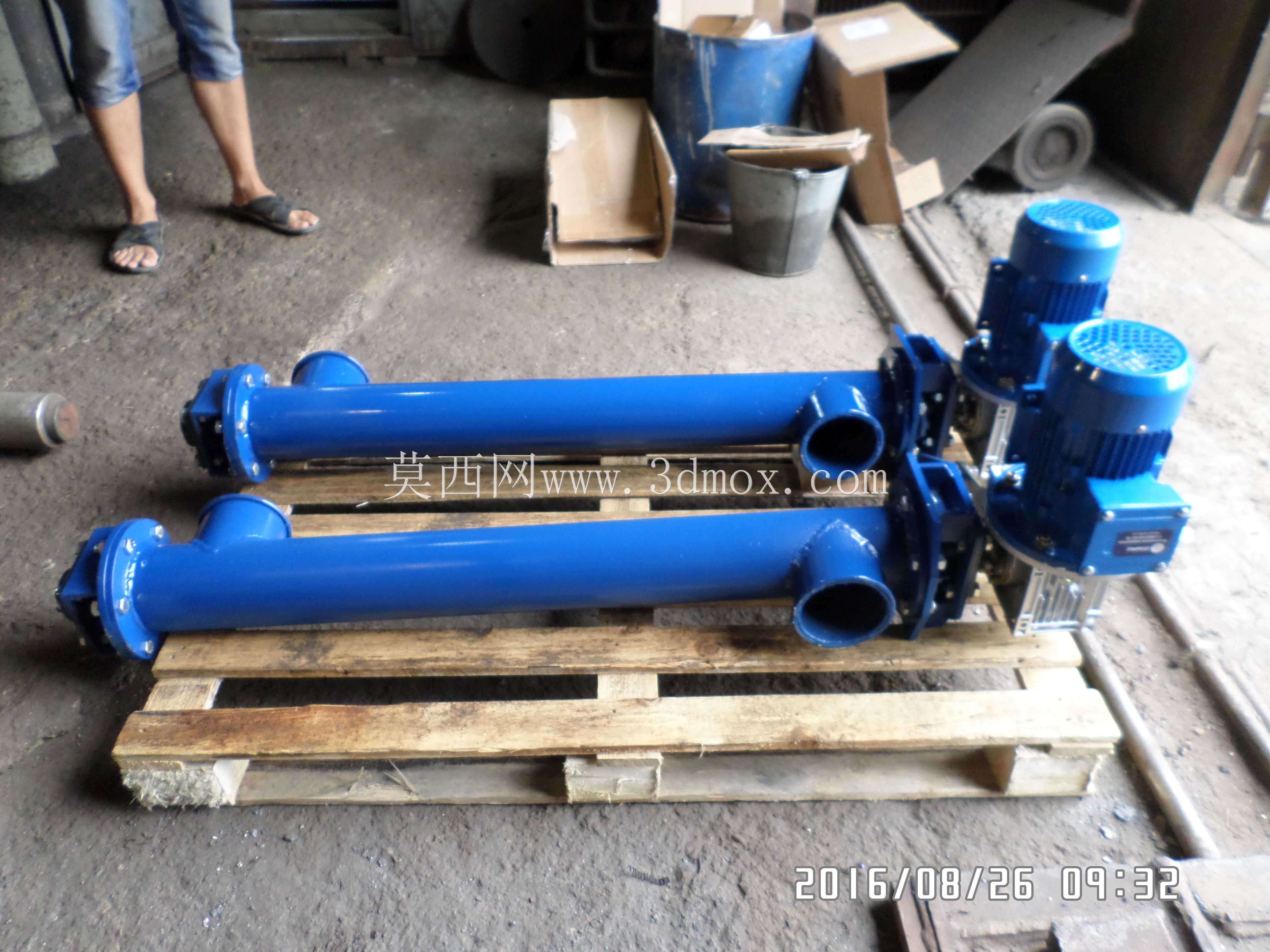

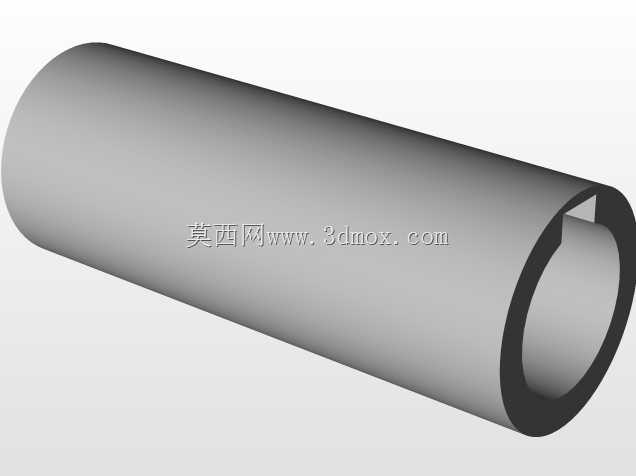

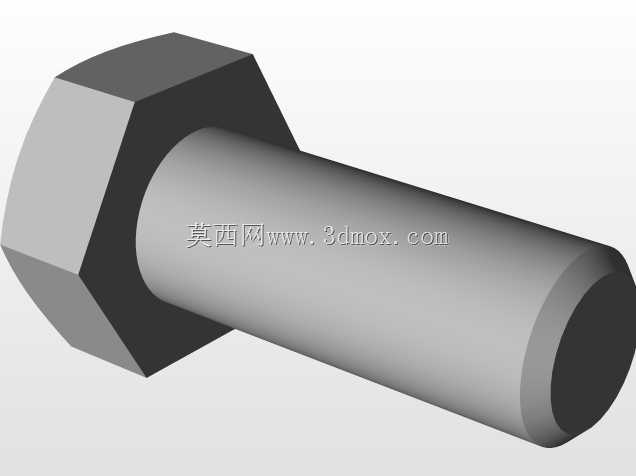

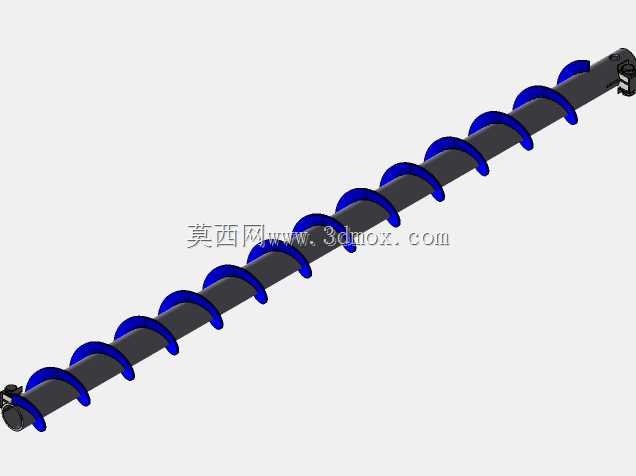

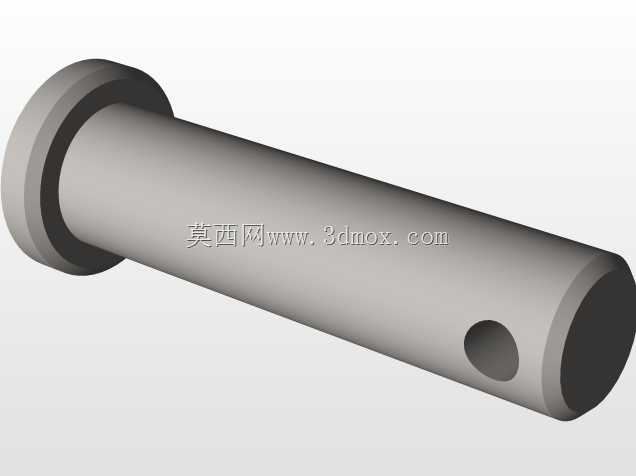

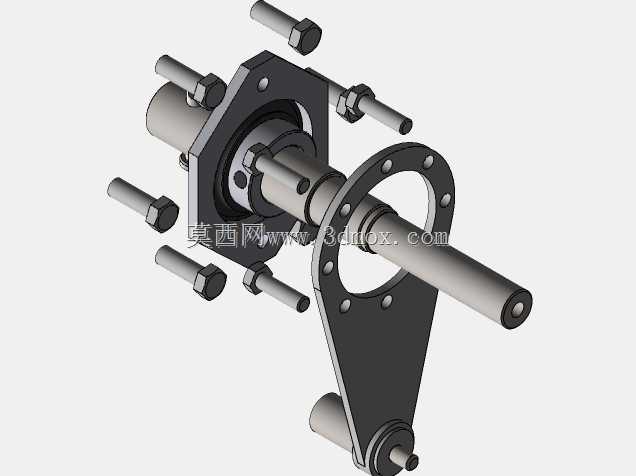

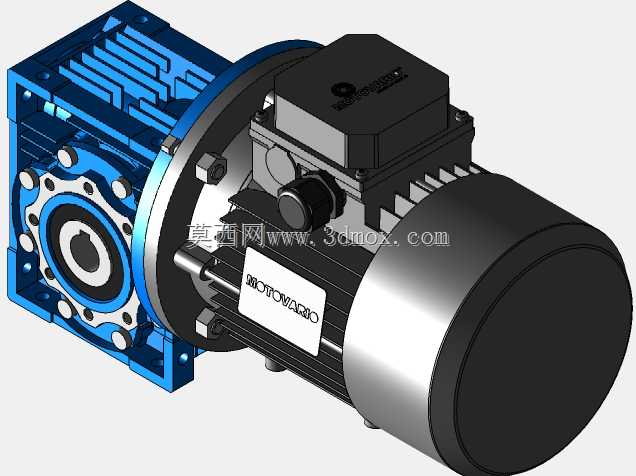

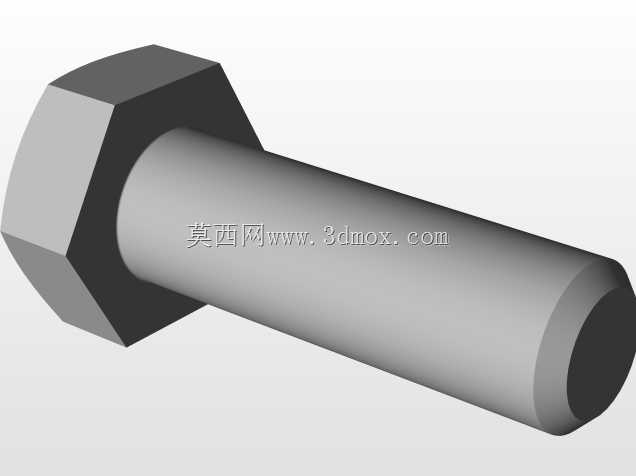

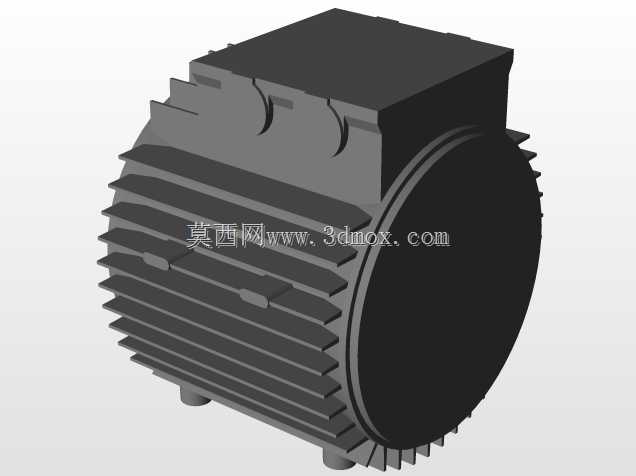

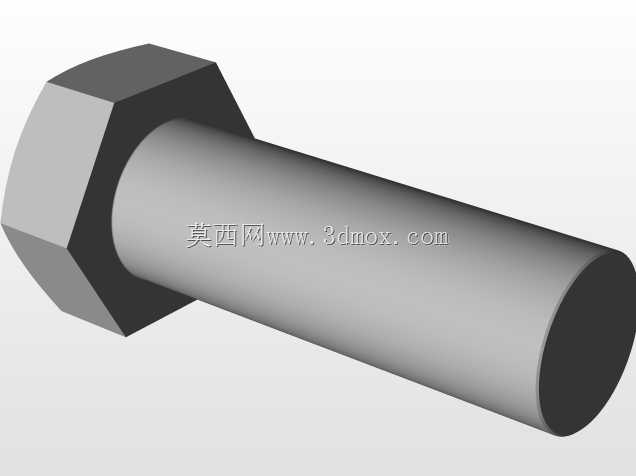

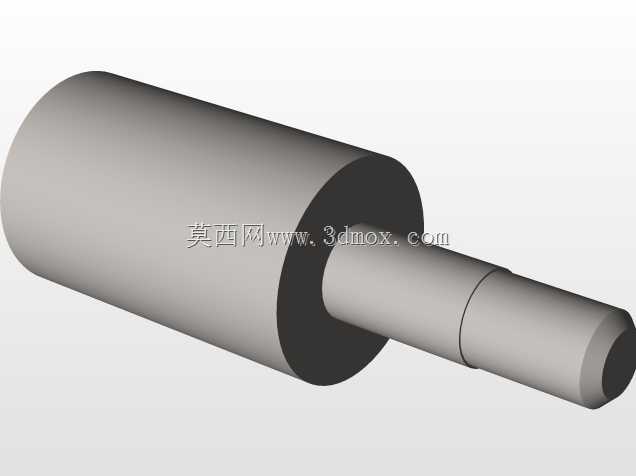

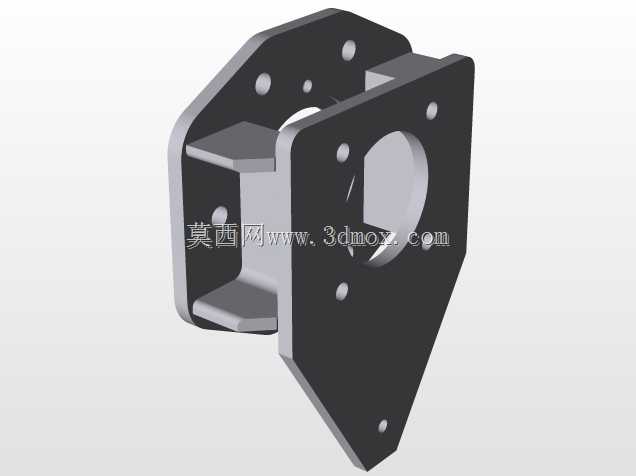

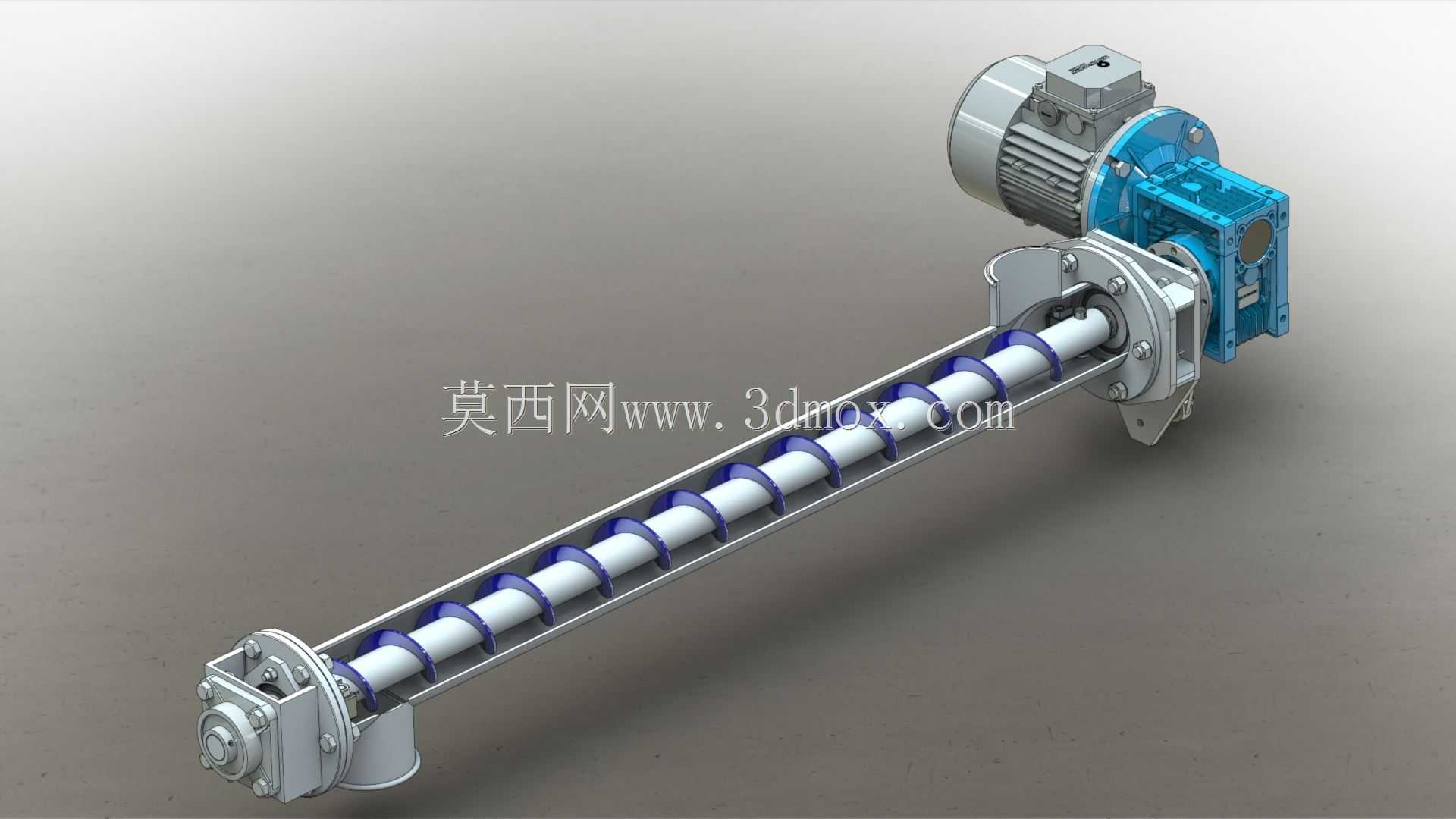

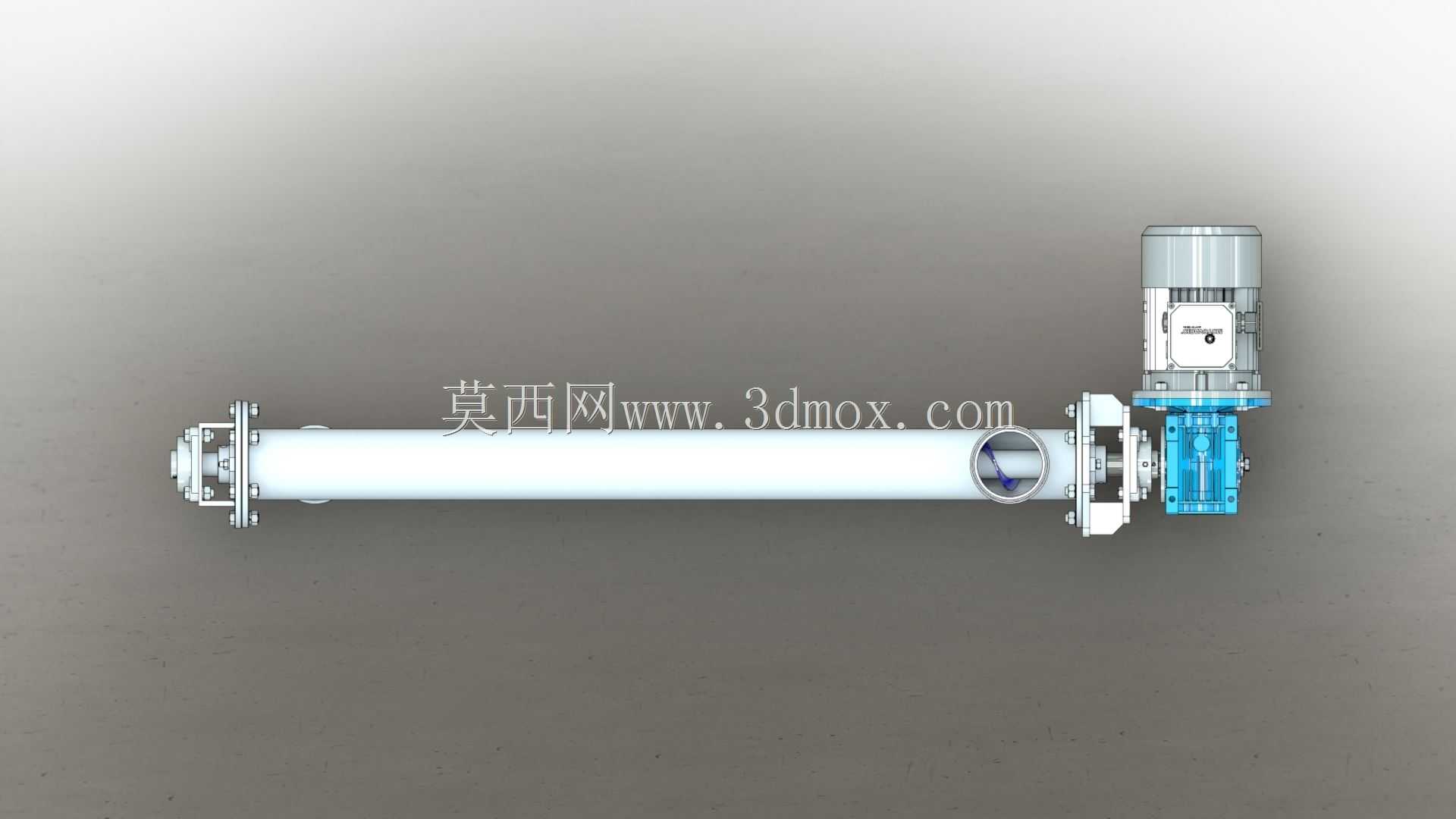

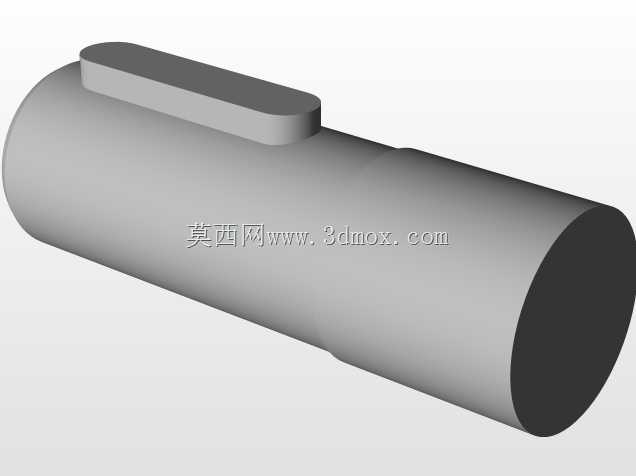

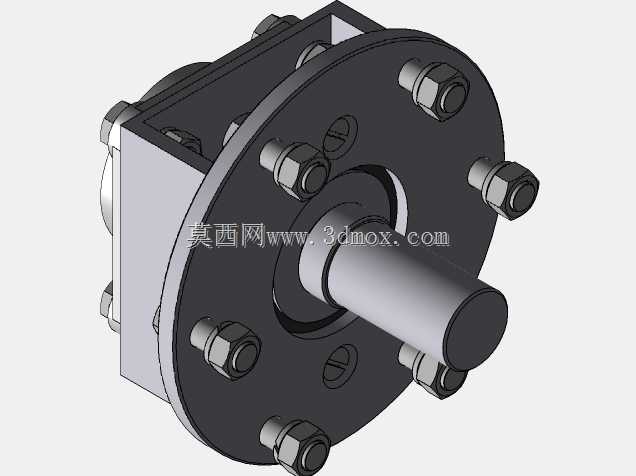

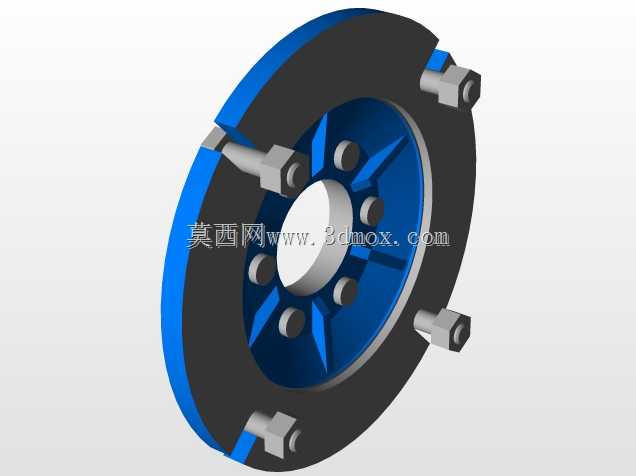

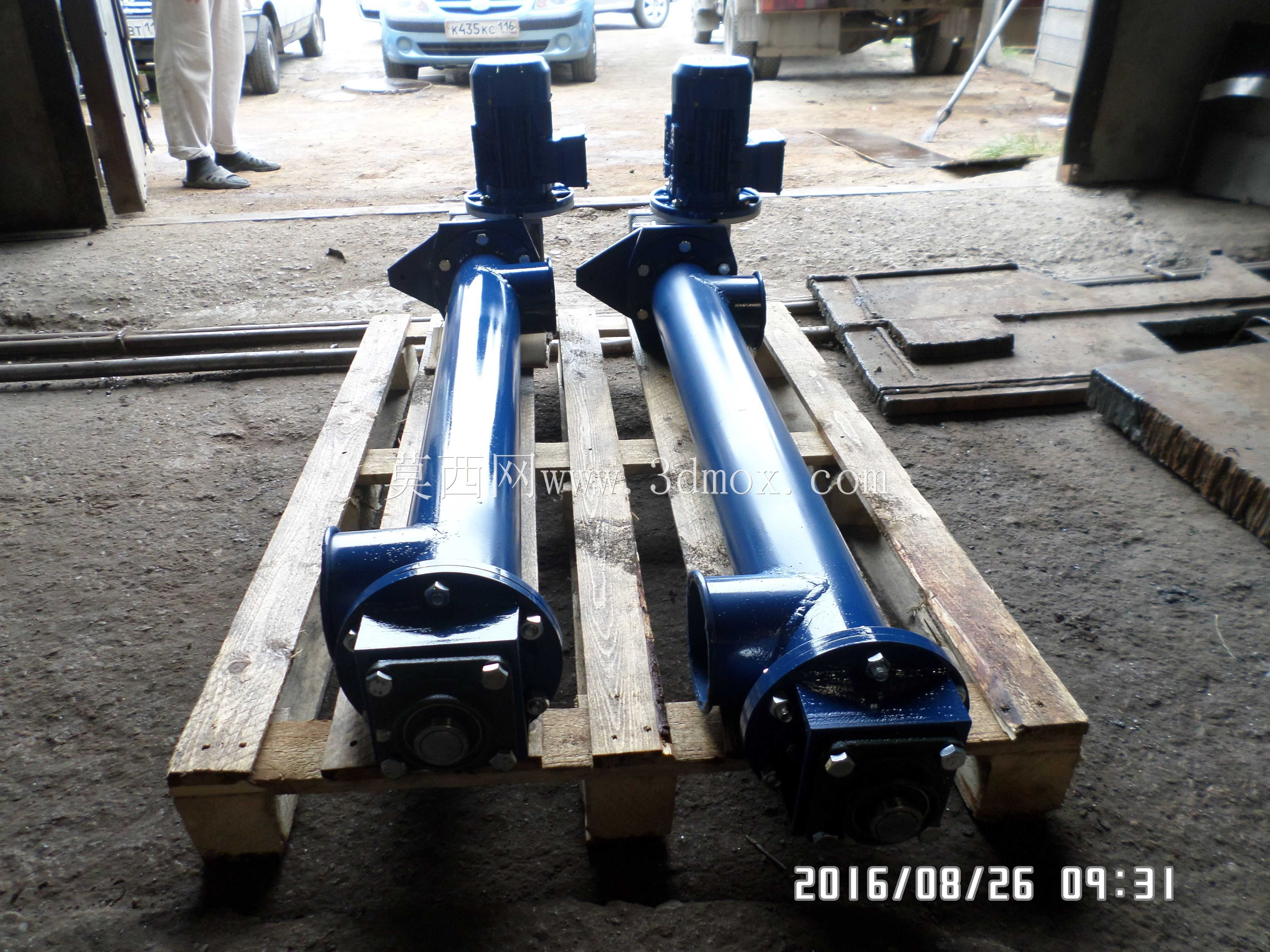

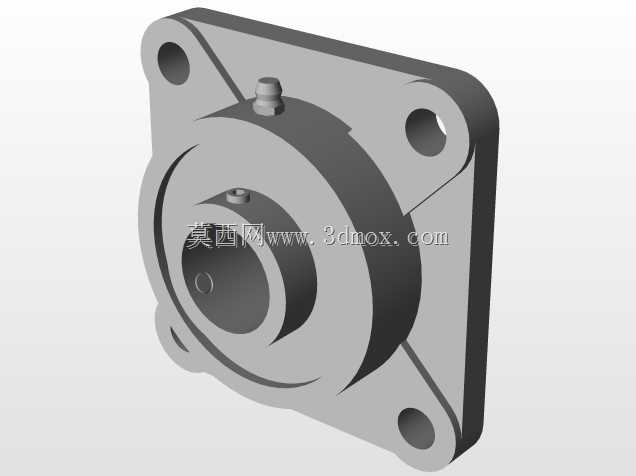

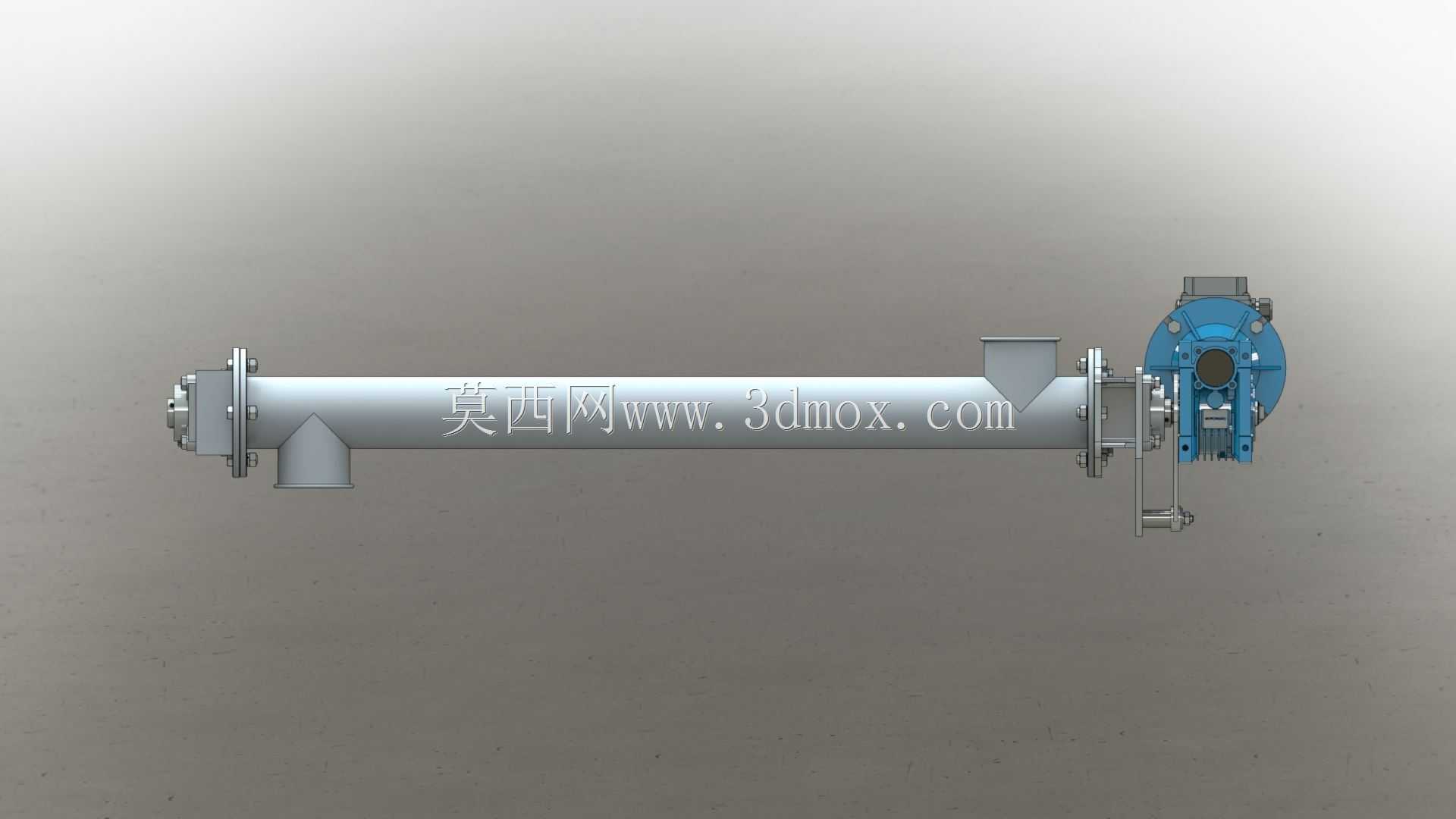

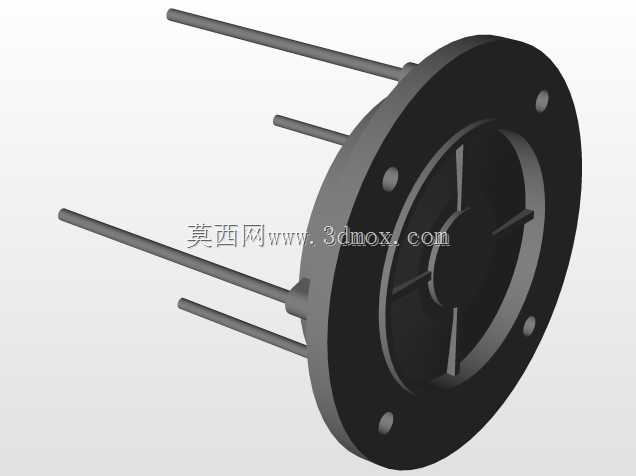

这款直径102mm的管式螺旋输送结构，在建材、粮食加工、精细化工等散料处理场景中应用十分广泛，主要针对粉状、小颗粒状物料的短距离密闭输送需求设计，能有效避免输送过程中物料撒漏、扬尘问题，适配车间内料仓到加工设备、配料工位之间的物料转运工况。从结构设计来看，驱动端采用减速电机直联的布置方式，省去了额外的链传动、带传动结构，既压缩了设备整体安装长度，也减少了传动环节的功率损耗与日常维护点，减速箱体与输送管端的连接法兰做了定位止口设计，装配时能保证电机输出轴与螺旋螺杆的同轴度，避免运行过程中出现螺杆偏磨、管体异常振动的问题。输送管主体采用无缝圆管结构，内壁做了光滑处理，减少物料输送过程中的挂壁残留，管体上设置的进料口为敞口接料结构，可直接对接料仓下料口、人工投料工位的出料端，出料口设置在管体靠近驱动端的下侧位置，适配多数加工设备的顶部进料布局，管体两端的端盖集成了轴承密封结构，采用填料密封搭配防尘圈的组合形式，能阻挡细粉料进入轴承腔，延长轴承使用寿命，同时避免物料从端盖缝隙溢出。螺旋螺杆采用等螺距实体螺旋面设计，针对水泥这类流动性一般、易结块的粉料，螺距设置为管径的0.8倍，既能保证输送效率，也能避免物料在管内被过度挤压结块，螺杆两端的轴头做了调质处理，提升与轴承配合位置的耐磨性能。安装层面，管体上设置的安装支座可直接通过螺栓固定在设备机架或者车间钢结构支架上，安装时需保证管体整体水平度偏差不超过千分之一，避免螺杆运行时与管壁产生剐蹭，驱动端的电机接线盒预留了足够的接线空间，可适配不同方向的走线需求，设备整体的安装宽度不超过驱动减速电机的最大外轮廓尺寸，在狭窄的车间通道、设备间隙内也能完成布置。实际选型应用时，可根据物料的堆积密度、输送距离调整螺杆转速，针对磨琢性较强的物料，还可在螺旋叶片表面堆焊耐磨层，提升设备的使用寿命，这款结构的密闭式设计也能满足有防尘要求的洁净生产车间使用需求，避免输送过程中粉尘外溢影响车间环境。
