倾斜上料皮带输送设备结构设计

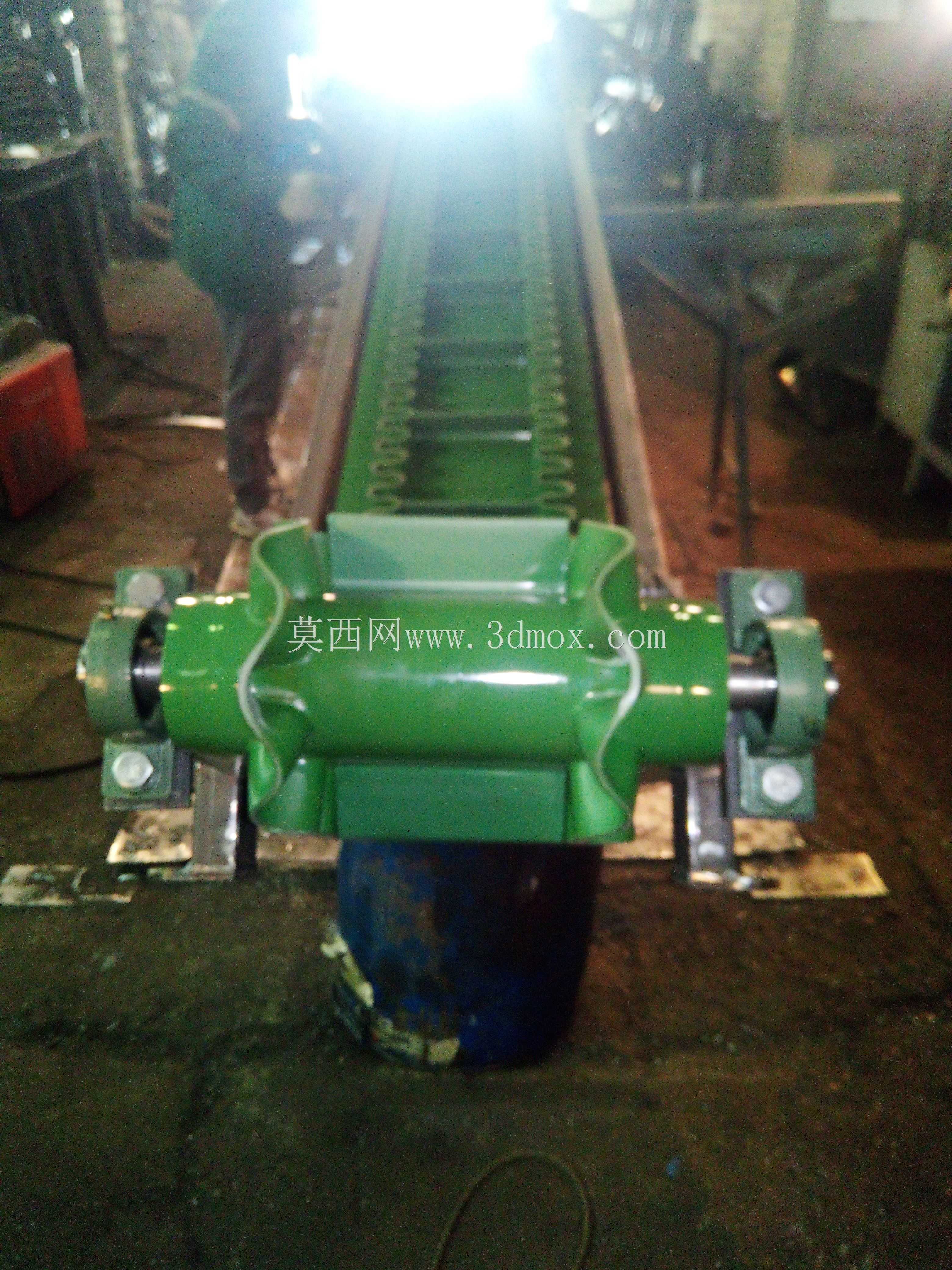

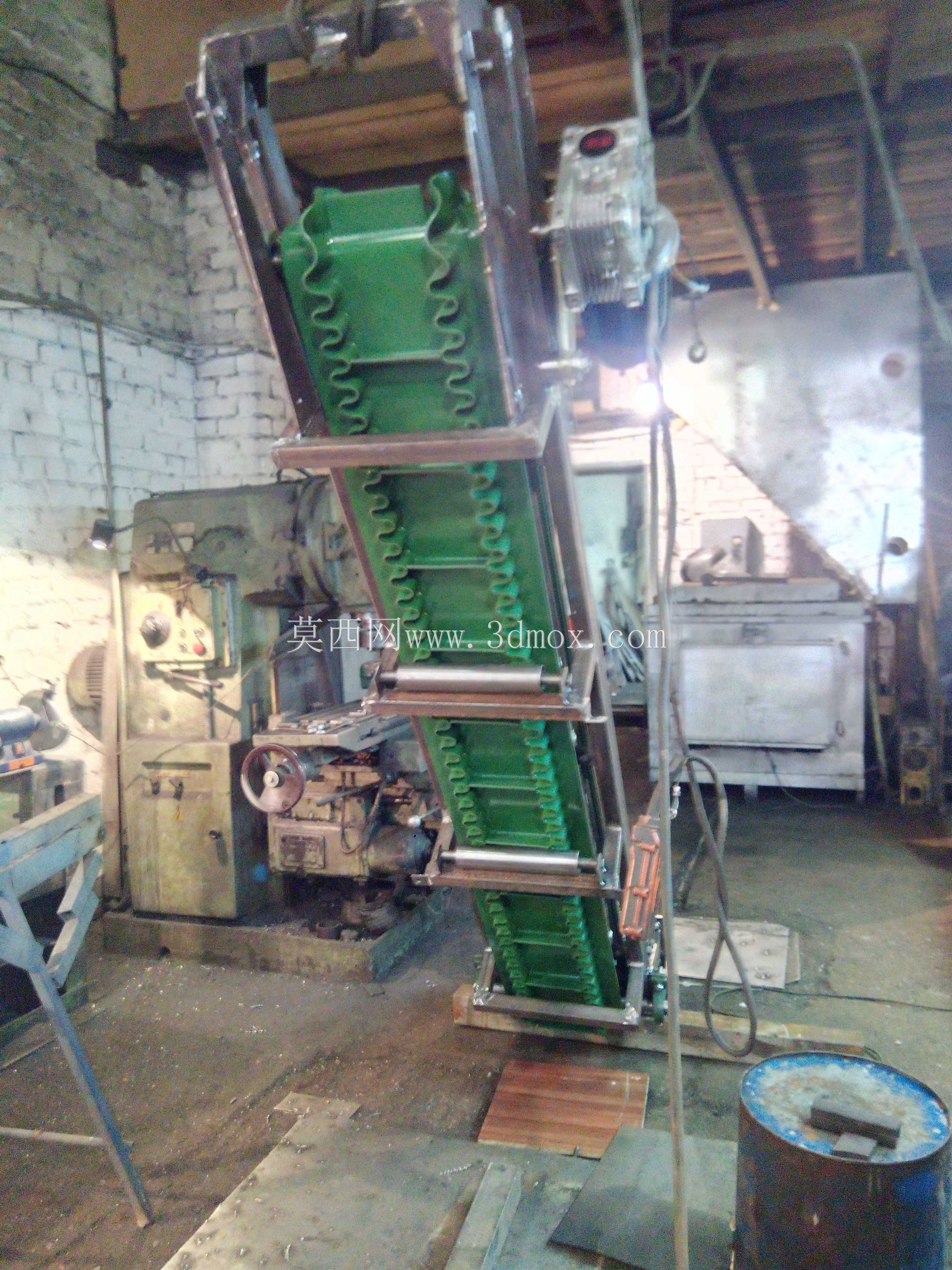

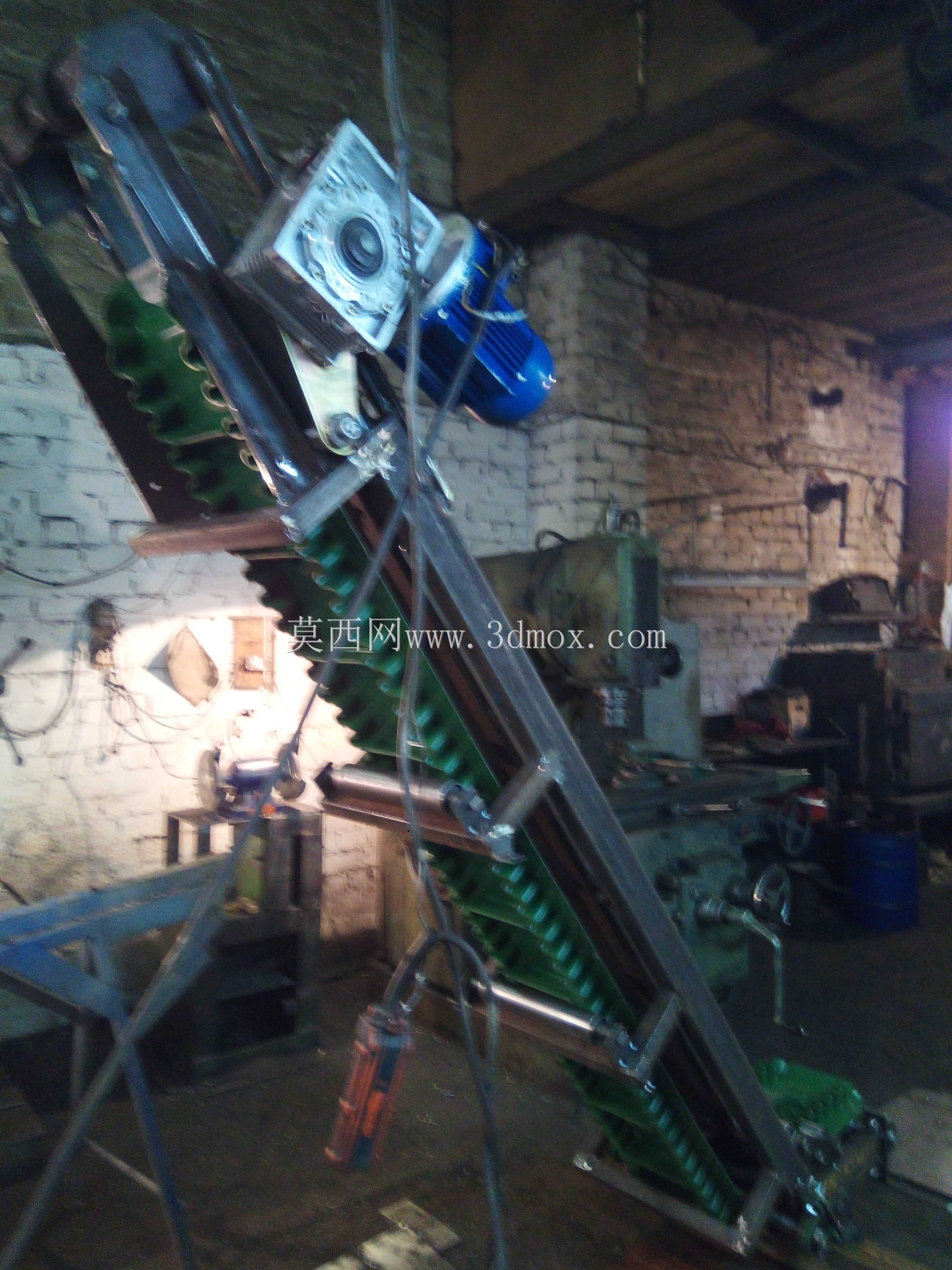

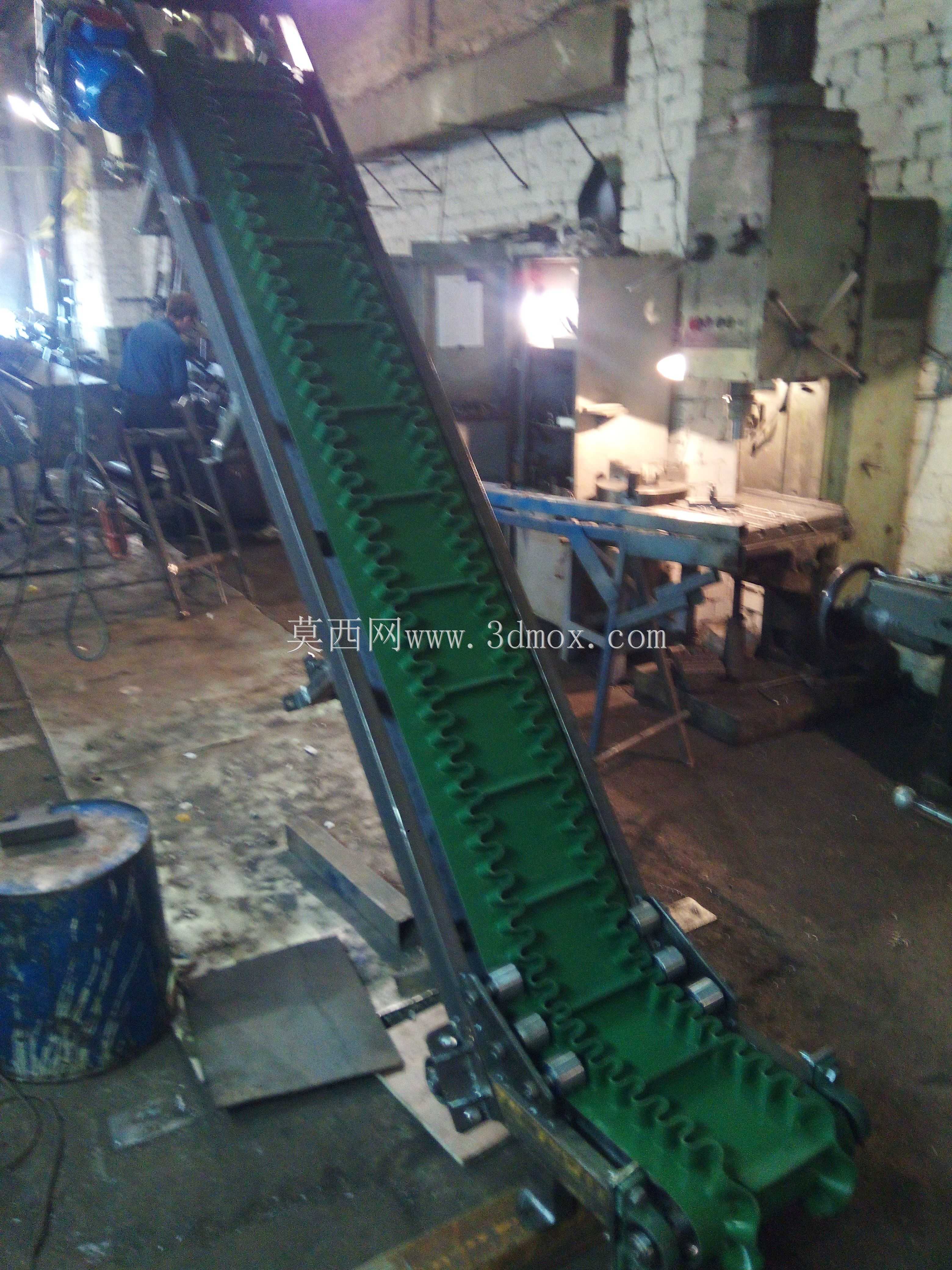

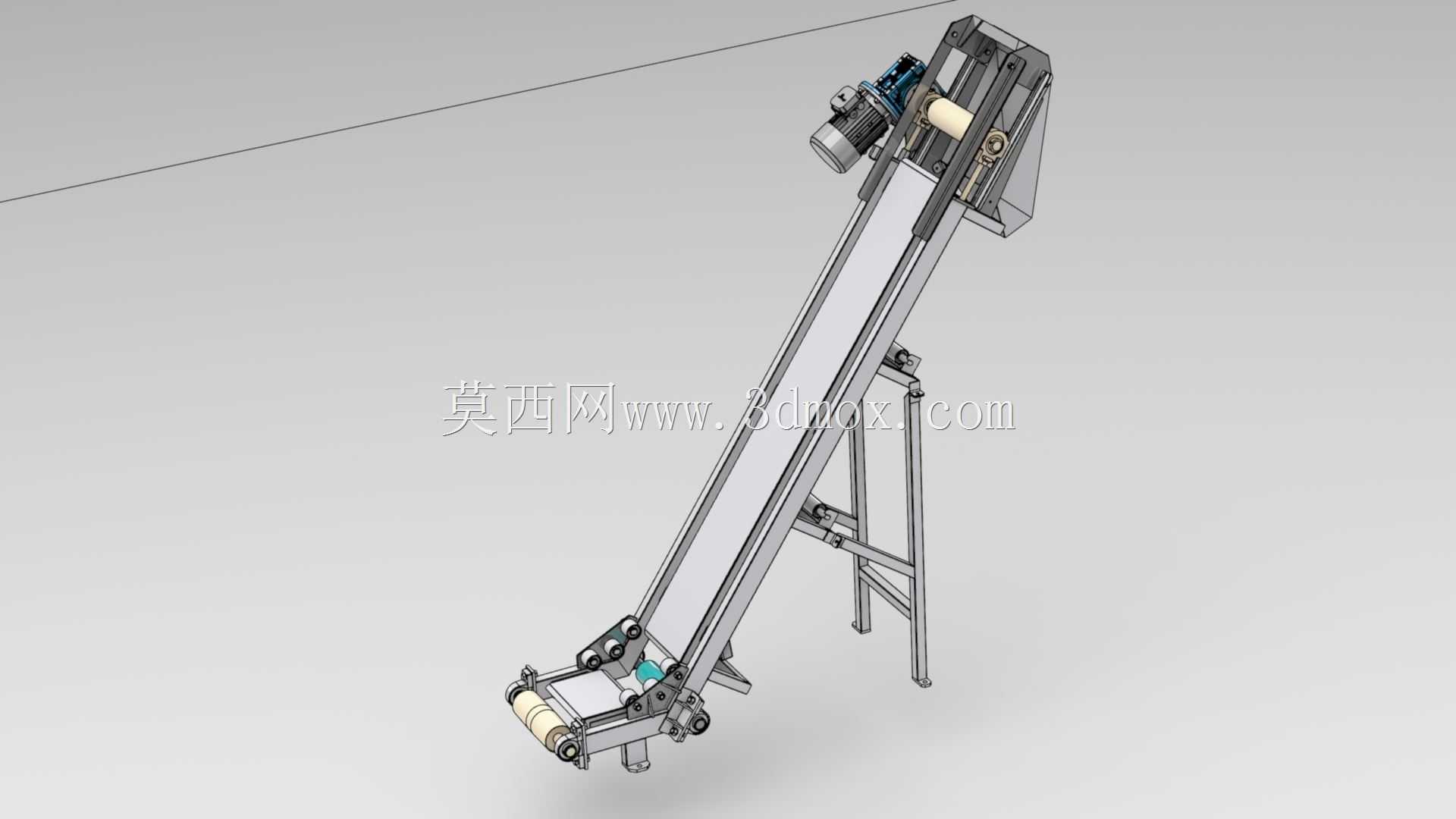

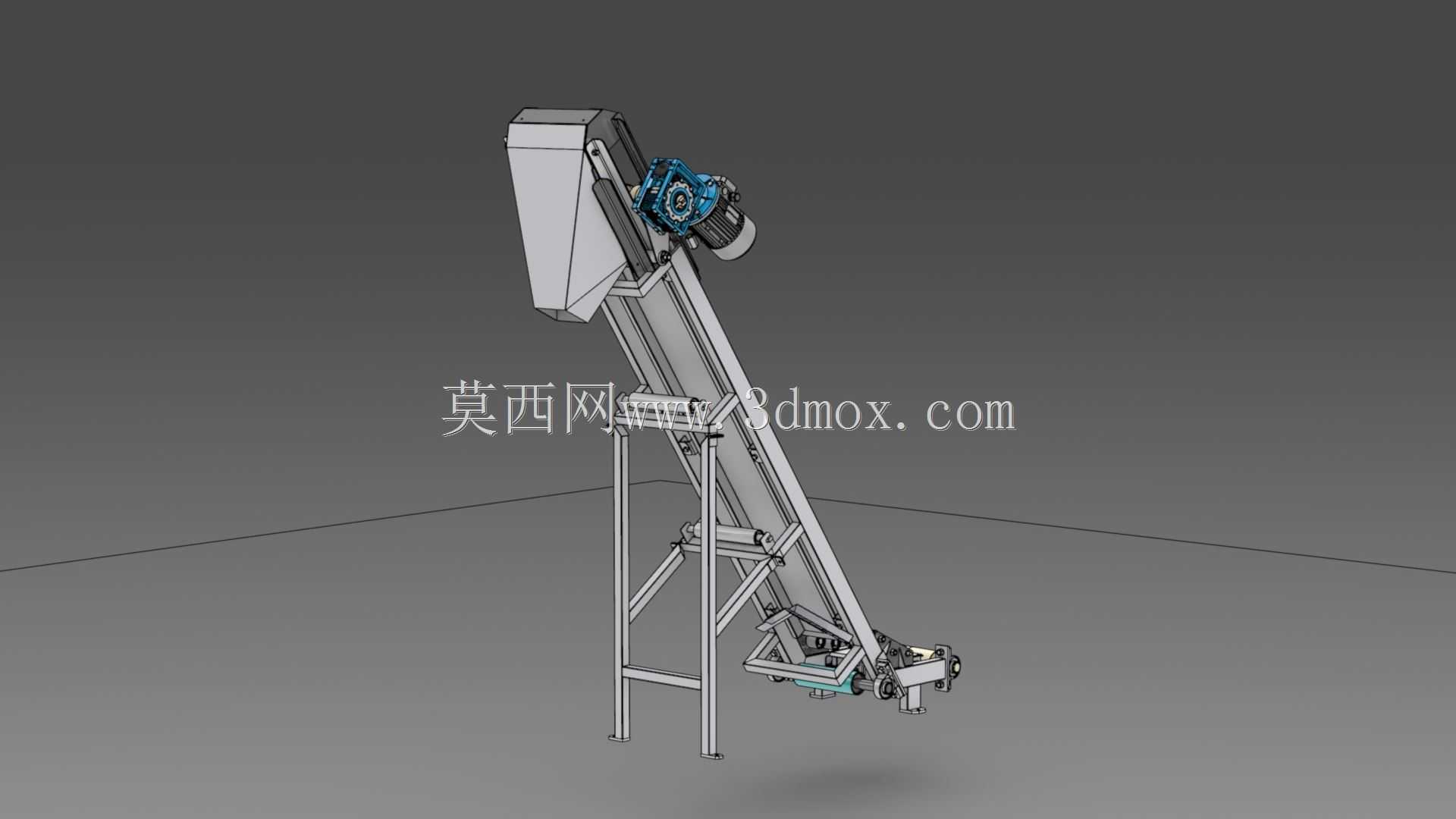

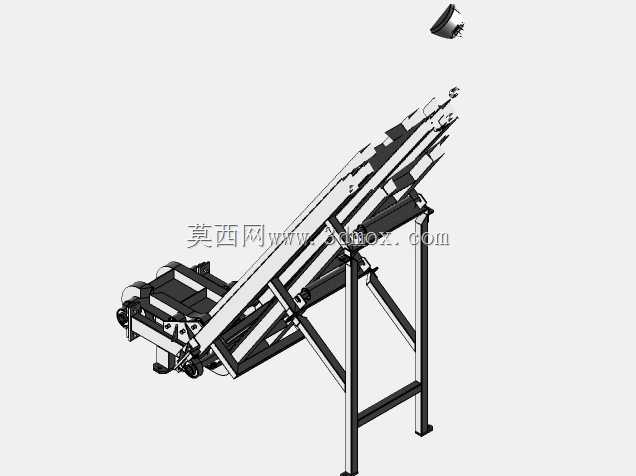

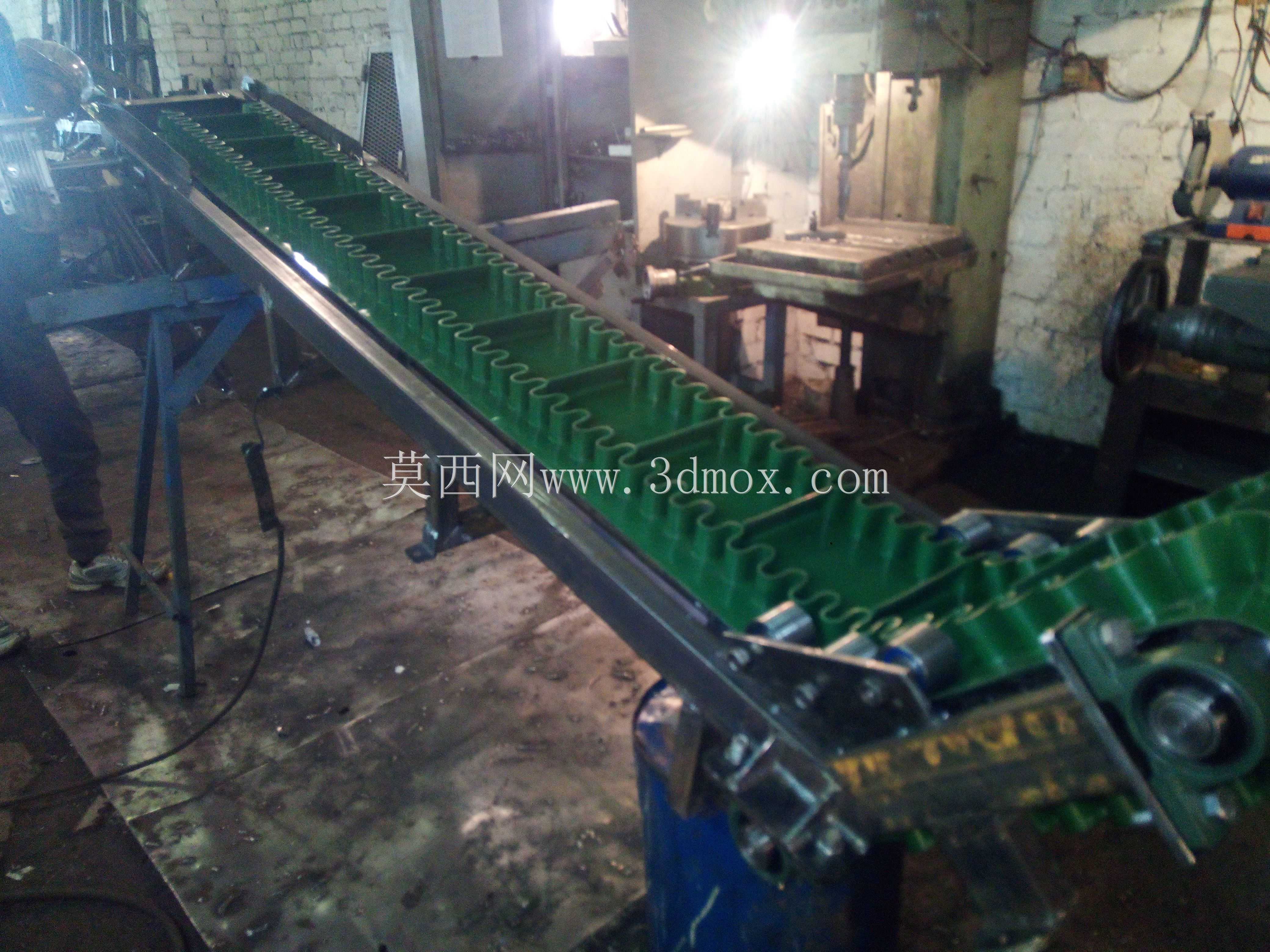

这款倾斜式皮带输送设备主要面向散料、颗粒料及小型块状物料的连续提升转运场景，常见于粮食加工、建材生产、轻工包装、农副产品处理等生产环节，可完成低位料仓到高位加工设备、包装工位的物料衔接输送，替代传统人工上料的低效作业模式，减少物料搬运过程中的撒漏与人力损耗，适配连续化生产的流水线节拍要求。设备采用倾斜布置的结构形式，进料端设置低位接料斗，可直接承接上游设备出料或者人工投料，出料端抬升至对应高度，能够直接对接料仓、包装机、粉碎机等后续加工设备的进料口，避免物料二次转运带来的污染与损耗。设备的驱动单元布置在机头高位侧，通过电机配合减速机构带动主动辊筒运转，依靠辊筒与皮带之间的摩擦力带动环形皮带循环运动，皮带下方设置多组平行托辊，承托皮带及上方物料的重量，避免皮带长时间承重出现下垂跑偏的问题，机架采用方管焊接的桁架式结构，搭配斜向支撑腿保证整体结构的稳定性，可根据现场安装空间调整支撑腿的固定位置，适配不同的场地地面条件。在设计过程中，重点考量了倾斜输送的物料防滑特性，皮带表面可根据输送物料的摩擦系数选择对应的防滑结构，避免大倾角输送时物料出现下滑回落的问题；两侧设置挡边结构，防止物料在输送过程中从皮带侧边撒落，接料斗位置做了扩口导料设计，引导物料顺利落到皮带中部，减少投料时的物料冲击与偏载问题。设备的张紧机构布置在机尾位置，可通过调节螺杆调整从动辊筒的位置，补偿皮带长时间运行产生的拉伸形变，保证皮带始终保持合适的张紧度，降低打滑、跑偏的故障概率。安装时需要预留设备整体的倾斜布置空间，确认进料端与出料端的高度差匹配上下游设备的接口位置，支撑腿底部需要做固定处理，避免设备运行时的振动导致整体移位，设备两侧预留足够的维护空间，方便日常检查皮带磨损情况、清理残留物料以及更换易损部件。整体结构紧凑，运行过程平稳，可根据不同的输送产能需求调整皮带宽度与运行速度，适配不同物料的输送要求，在中小型连续生产场景中能够有效衔接各工序的物料流转，提升生产环节的自动化程度，降低人工搬运的劳动强度。
