横臂悬挂系统用叉形连接骨结构

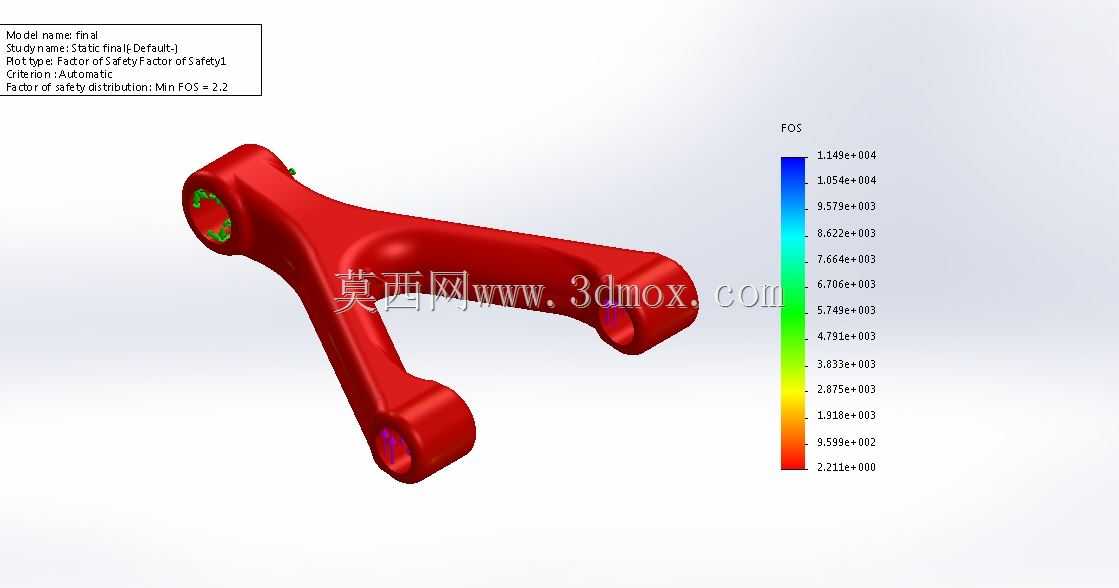

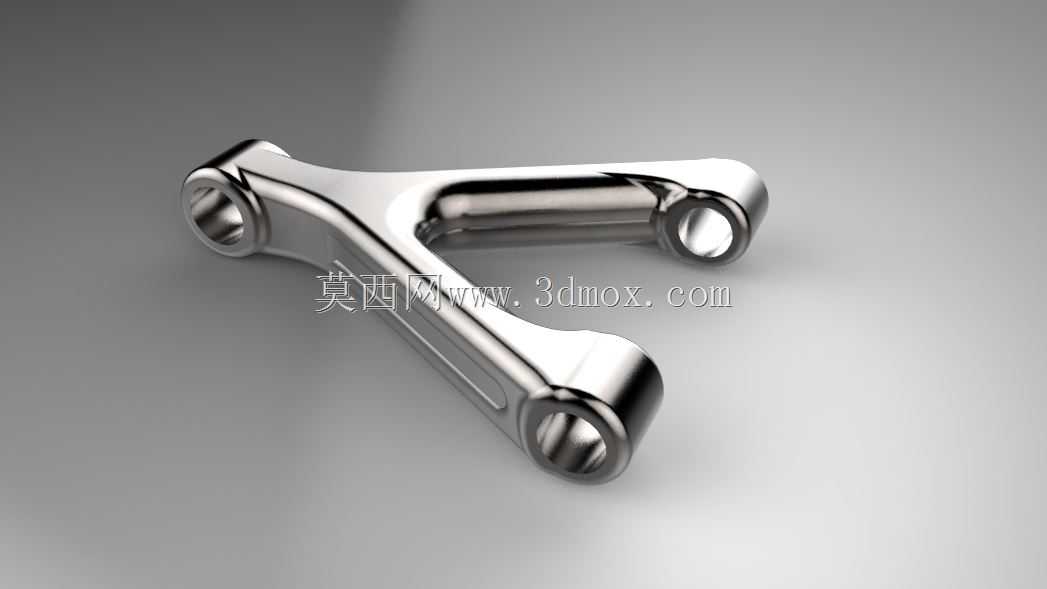

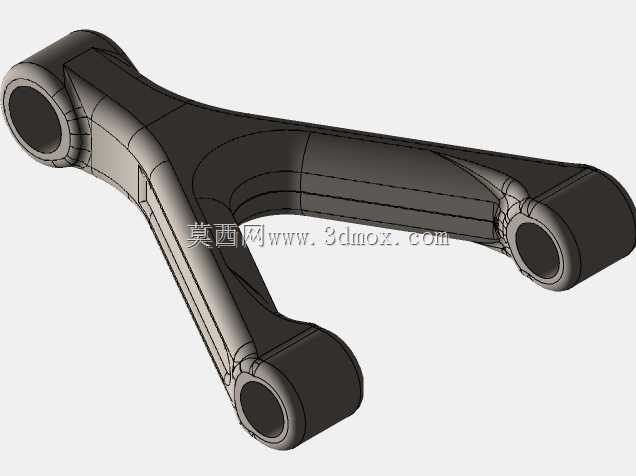

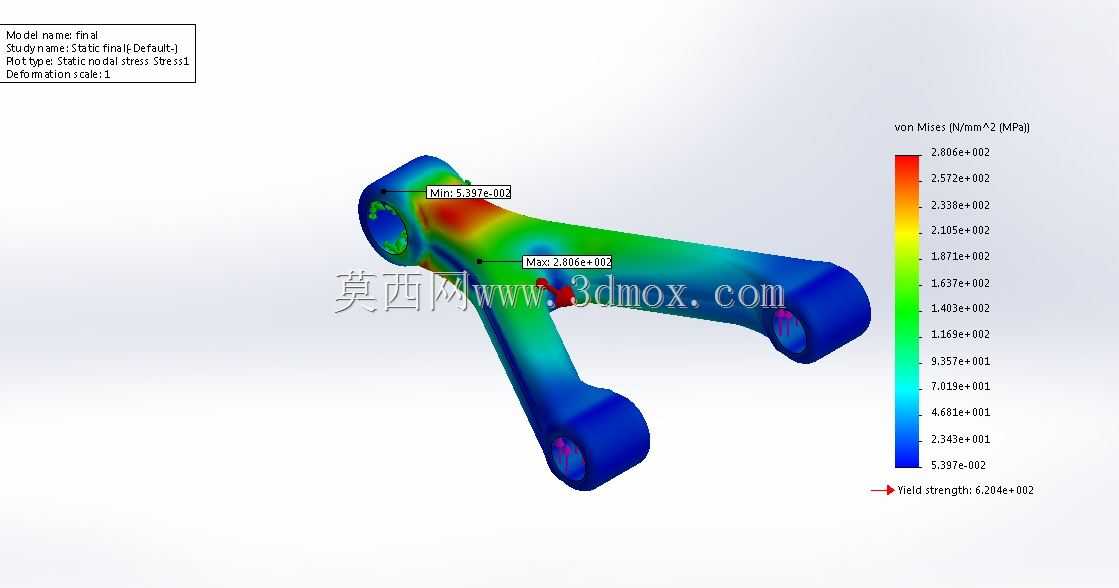

该叉形骨构件是横臂悬挂系统中的核心受力连接部件，主要应用于乘用车辆、非道路作业车辆的独立悬挂结构中，承担车轮与车架之间的多向力传递作用，在车辆行驶过程中既要传递纵向驱动力与制动力，也要承受转向时的横向载荷，同时缓冲路面颠簸带来的冲击载荷，是保障悬挂系统运动轨迹精准性、行驶稳定性的关键零件。从实际使用场景来看，该部件安装于悬挂摇臂与转向节、车架副车架的连接节点处，三个带衬套安装孔的端部分别对应不同的连接点位，叉形的分叉结构能够在有限的布置空间内，适配悬挂跳动时的多自由度运动需求，避免部件运动过程中与周边的减震器、转向拉杆、制动管路发生运动干涉。在功能特性设计上，该构件采用等强度的流线型结构设计，三个连接端的孔位均做了加厚强化处理，孔内壁预留了衬套压装的公差余量，能够适配橡胶衬套或者滚针轴承的安装需求，既可以通过衬套吸收路面传来的高频微振动，也能保证连接节点的转动灵活性。杆身部分采用变截面的过渡设计，从连接端向杆身中部平滑收窄再过渡，在保证整体结构强度、抗扭抗弯性能的前提下，尽可能降低零件自身重量，符合悬挂系统簧下质量轻量化的设计要求，能够有效提升车轮的贴地性能，改善车辆的操控质感。设计过程中，首先根据悬挂系统的硬点坐标确定三个安装孔的中心距与空间角度，保证零件安装后，悬挂上下跳动时的运动轨迹符合K&C特性设计要求，避免出现轮胎异常磨损、转向回正力异常的问题；其次通过受力仿真分析，对杆身的应力集中区域做圆弧过渡优化，消除直角结构带来的应力断裂风险，零件表面采用抛光金属质感的设计，既可以直观展现零件的曲面流畅度，也对应实际生产中锻造后抛光、表面镀层处理的工艺效果。在安装边界上，三个端部的安装孔孔径统一适配常规车型的悬挂连接螺栓尺寸，孔位端面的加工平面保证了安装时的贴合度，整体外轮廓的最大宽度、长度尺寸均控制在横臂布置的空间范围内，不会超出轮拱内部的安装边界，能够直接适配多数采用双横臂、多连杆结构的独立悬挂系统改装或者原厂替换使用，零件的分叉角度经过反复校核，在悬挂全行程压缩、拉伸的过程中，都能保持合理的受力角度，不会出现部件别劲、衬套异常磨损的问题。
