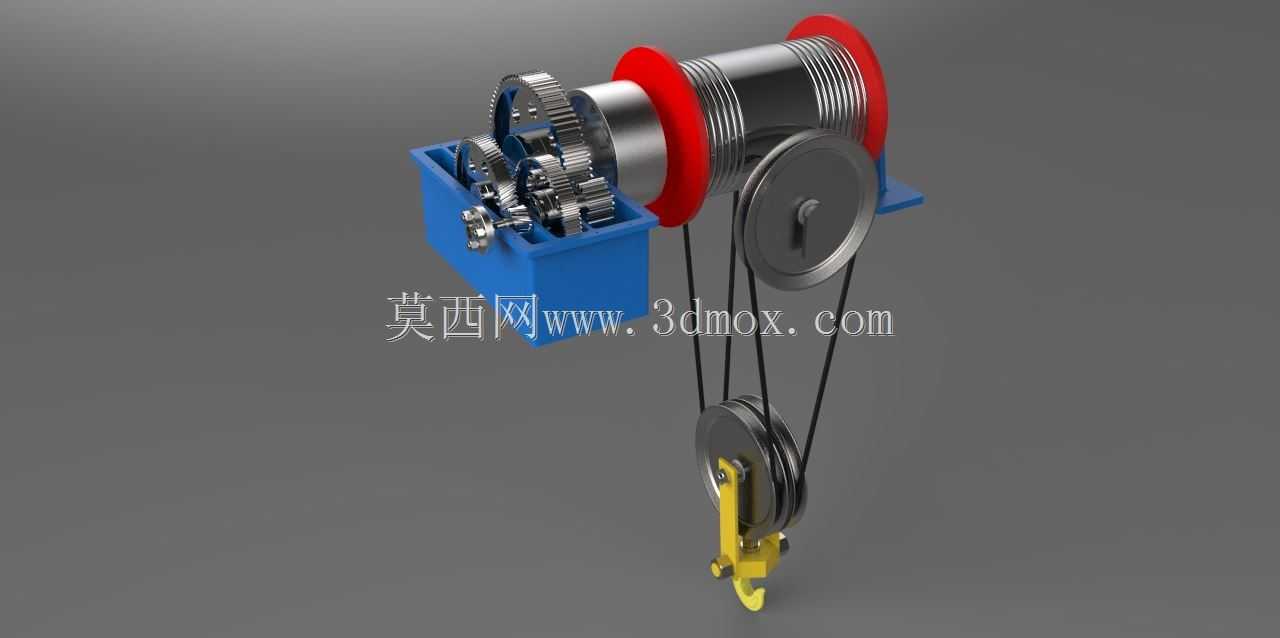

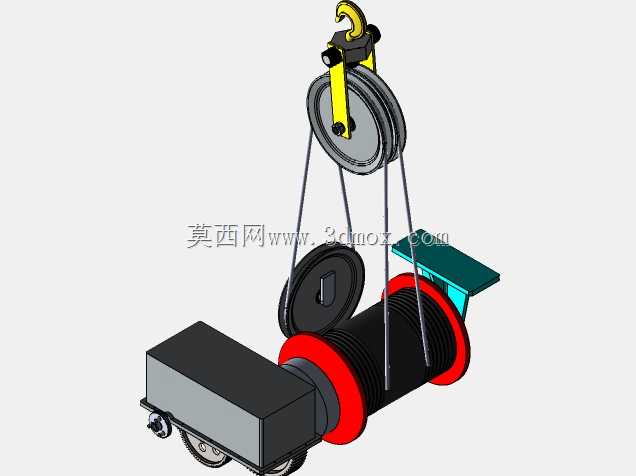

10吨载荷电动桥式起重机传动齿轮结构

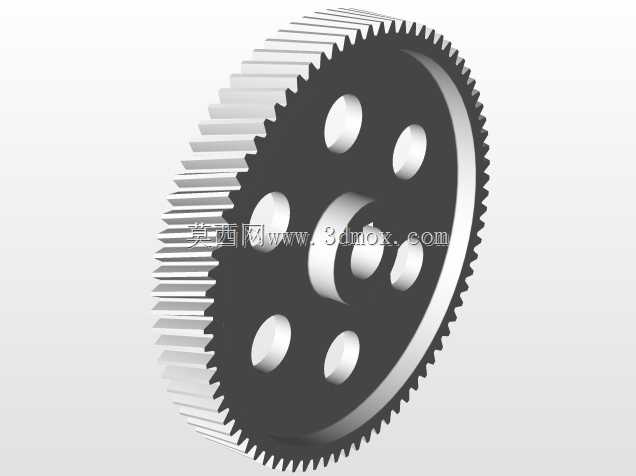

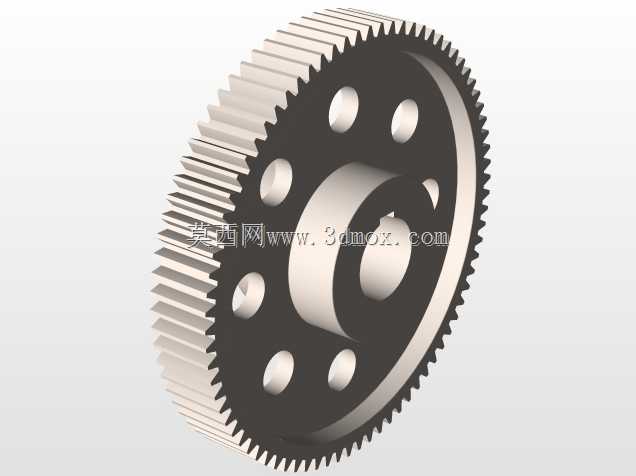

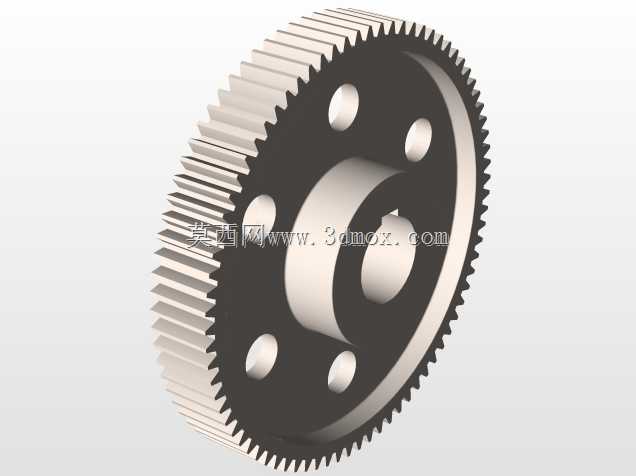

该齿轮作为10吨级电动桥式起重机起升与行走机构的核心传动零件，主要应用于工业厂房、仓储物流中心、港口堆场、重型加工车间等场景的桥式起重设备中，承担动力传递、扭矩放大、转速匹配的核心作用，是保障起重机平稳起吊、精准行走的关键基础部件。在实际作业场景中，电动桥式起重机需要完成重型货物的垂直起升、水平跨距移动、精准对位停放等动作，这就要求传动齿轮具备极高的承载能力与传动稳定性，避免作业过程中出现打齿、传动卡顿、载荷冲击失效等问题，保障现场作业的人员与货物安全。该齿轮在功能设计上，采用大直径齿圈结构，外齿为标准渐开线圆柱直齿齿形，齿部经过参数化建模优化，齿向修形合理，可有效降低啮合过程中的应力集中，提升齿面接触强度，能够稳定传递大扭矩，适配10吨额定载荷下的动力输出需求。齿轮本体采用辐板式减重结构，沿圆周均匀分布六个圆形减重孔，在保证整体结构刚度、满足强度要求的前提下，最大程度降低零件自身重量，减少传动过程中的转动惯量，提升机构启停的响应速度，降低驱动端的动力损耗。齿轮中心设置带键槽的安装轴孔，可通过平键与传动轴实现周向固定，传递额定扭矩，轴孔与齿圈之间设置加厚轮毂结构，提升轴孔配合面的接触面积，降低配合面的压应力，避免长期重载作业下出现轴孔磨损、键槽崩裂等失效问题。在设计思路上，该零件优先保障重载工况下的结构可靠性，所有圆角过渡位置均设置合理的工艺圆角，避免应力集中导致的疲劳失效，齿宽参数经过载荷校核，可满足长期满负荷作业的强度要求，减重孔的位置与直径经过动平衡验算，保证齿轮高速转动时的运转平稳性，降低传动过程中的振动与噪音。在安装边界层面，该齿轮的齿顶圆、齿根圆、轮毂直径、轴孔尺寸、齿宽、减重孔分布圆直径等参数均匹配对应型号桥式起重机的减速箱安装空间，可直接适配原有传动系统的安装位，无需额外修改周边结构，装配时可直接与啮合齿轮、传动轴、轴承等部件完成配合，安装公差符合通用机械传动件的装配要求，能够保障整套传动机构的装配精度与运行稳定性。
