概念型流线玩具无人飞行器外观设计

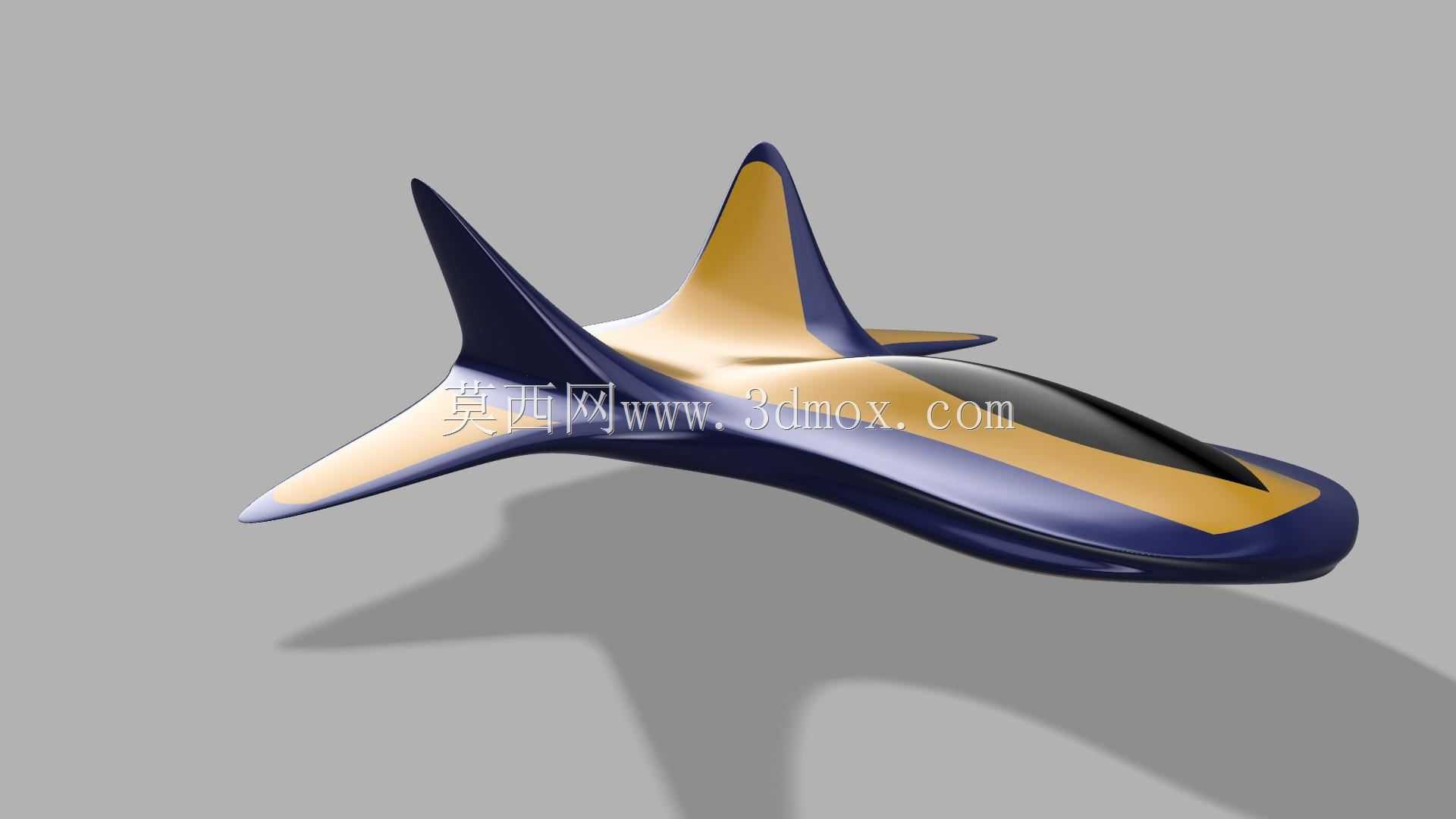

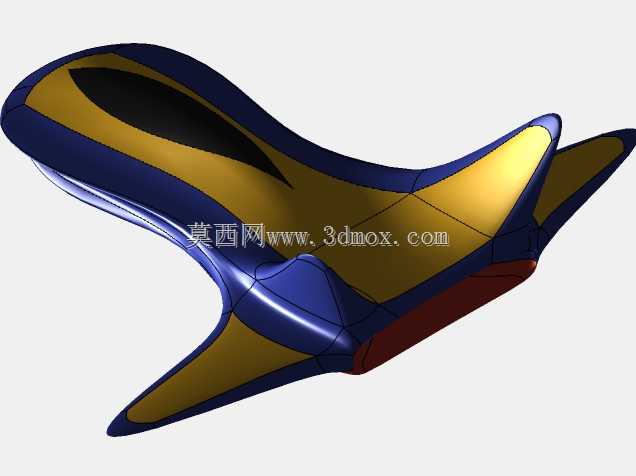

这款概念型无人飞行器的外观设计，最初的出发点是面向消费级玩具航模场景做的造型探索，区别于常见的多旋翼航拍无人机，它采用了融合翼身的一体化流线构型，整体曲面过渡没有生硬的棱角，在做曲面建模的时候全程用G2连续的曲率约束来控制面的顺滑度，避免出现曲面拐点影响整体的视觉流畅度。从实际使用场景来看，这类构型的玩具无人机主要面向青少年航模科普、桌面摆件收藏以及低速室内外休闲飞行使用，不需要承担专业航拍、测绘这类重载任务，所以在结构设计上优先考虑造型的整体性，机身主体采用一体化的曲面壳体，把动力舱、控制板舱、电池舱都整合在流畅的机身轮廓内部，没有外露的突兀结构件。设计过程中特意参考了高速飞行器的翼身融合思路，把垂尾和主翼的过渡面做了连续曲率处理，双垂尾向外倾斜的角度既可以保证飞行过程中的航向稳定性，也能在视觉上形成更有冲击力的速度感，机身的配色分模线沿着曲面的曲率走向布置，既方便后续注塑生产的时候做分色处理，也不会破坏整体造型的流线感。从安装边界来看，整机的轮廓尺寸控制在掌心可握持的范围内，机身最大宽度不超过150毫米，总长控制在220毫米左右，垂尾最高点距离机身底部的高度不超过80毫米，壳体的壁厚统一设置为1.2毫米，既可以满足ABS注塑成型的工艺要求，也能给内部的控制电路板、微型动力电机、小型锂电池预留足够的安装空间，机首位置的透明座舱罩采用弧面抽壳结构，和机身主体的配合间隙控制在0.15毫米，既可以保证装配的紧密性，也能模拟真实飞行器的座舱视觉效果。在功能特性上，这个构型的重心设计在机身弦长的三分之一位置，匹配微型涵道动力单元的安装位置，飞行过程中可以保证足够的俯仰稳定性，机翼的翼型采用低速薄翼型，升阻比适合低速休闲飞行的需求，不需要过高的动力输出就能维持平稳的飞行姿态，壳体边缘全部做了R2以上的圆角处理，避免玩具使用过程中出现尖锐边角划伤使用者的情况，整体结构没有易脱落的小零件，符合玩具产品的安全设计要求。做这个三维模型的时候，曲面构建全程避免了收敛点带来的曲面褶皱问题，所有的分型面都沿着曲面自然走向布置，后续如果要做结构细化或者开模生产，不需要对外观面做大幅度的调整，就能直接拆分内部的结构筋位、安装柱等细节，兼顾了概念设计的视觉表现力和实际生产的工艺可行性。
