小型手动农用小麦脱粒作业装置结构

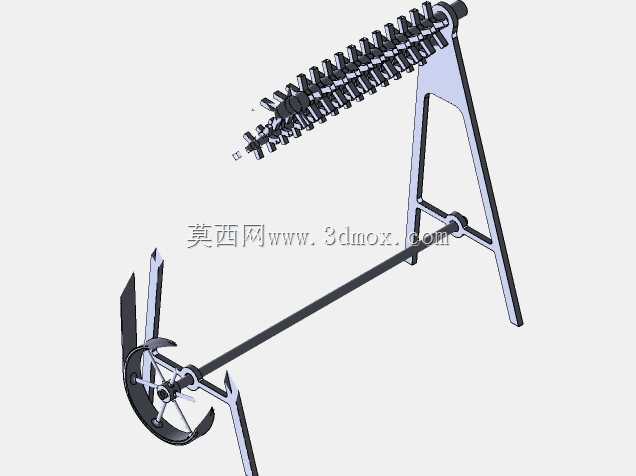

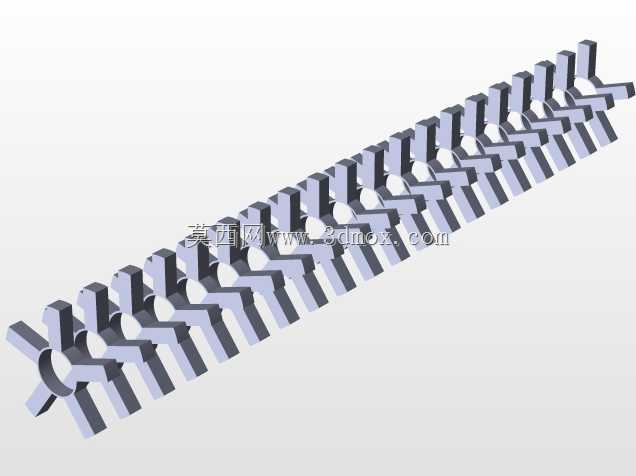

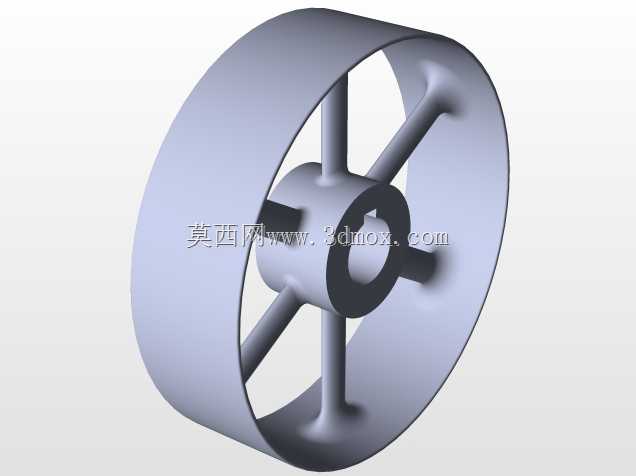

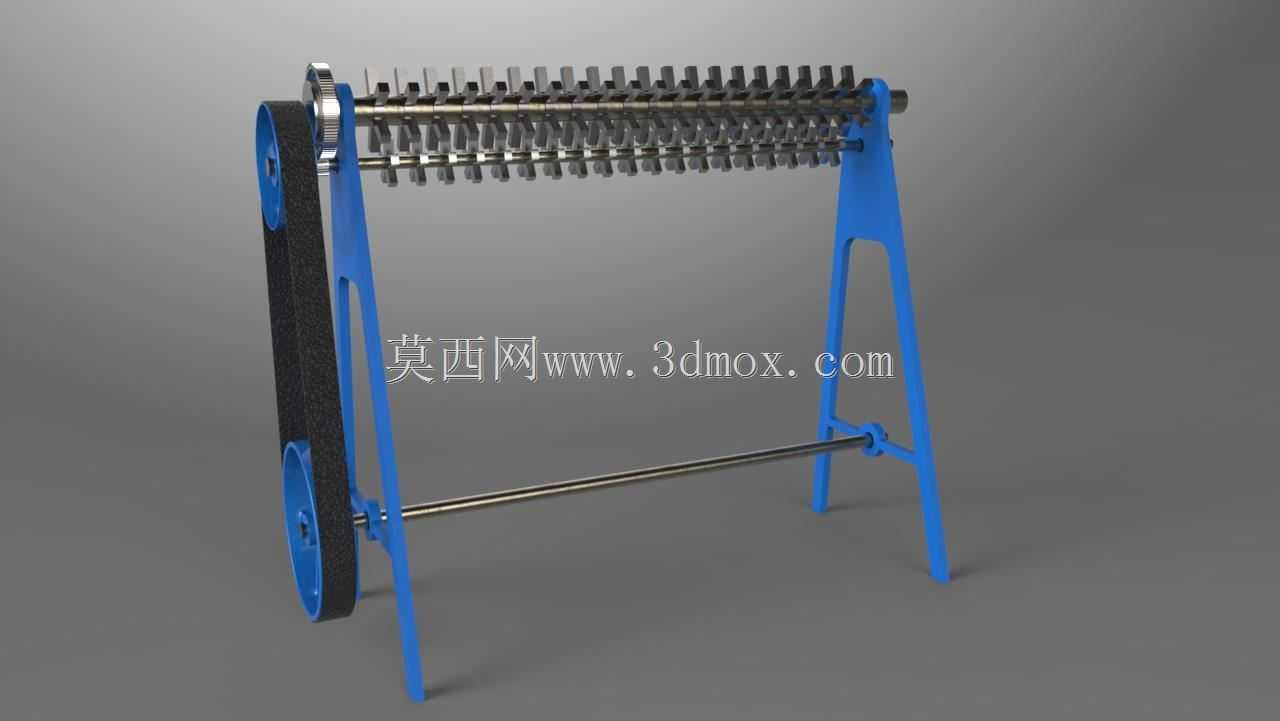

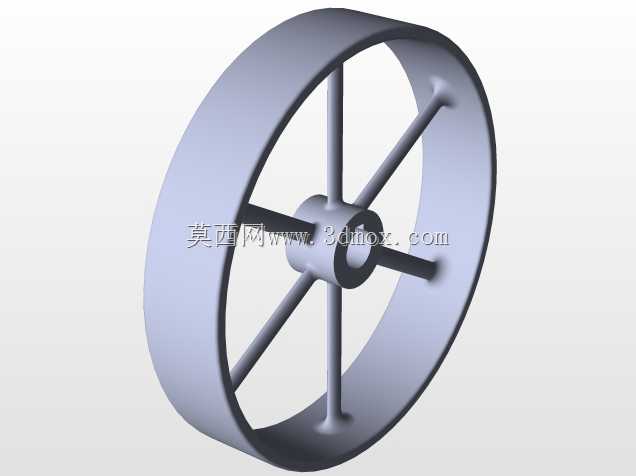

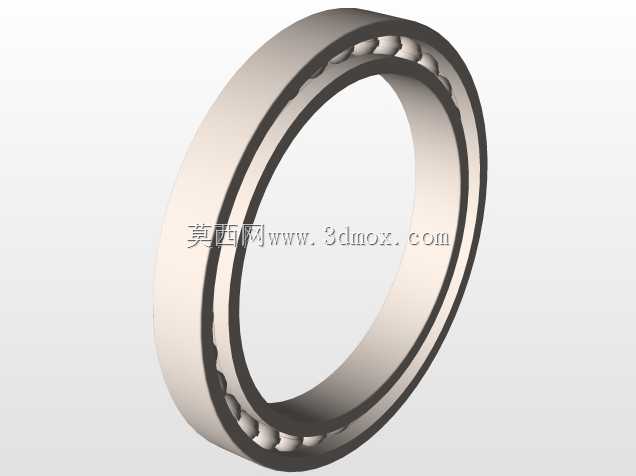

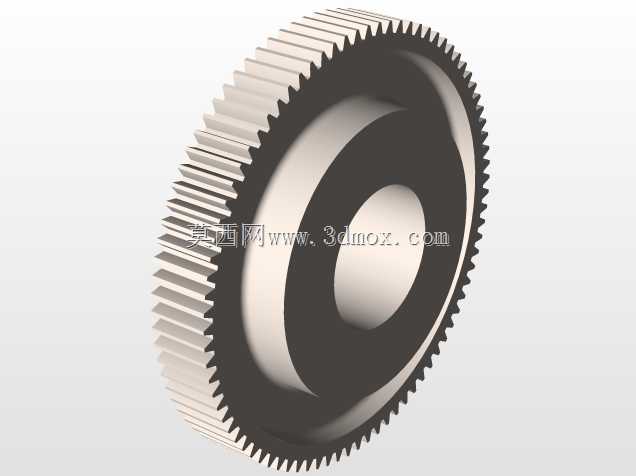

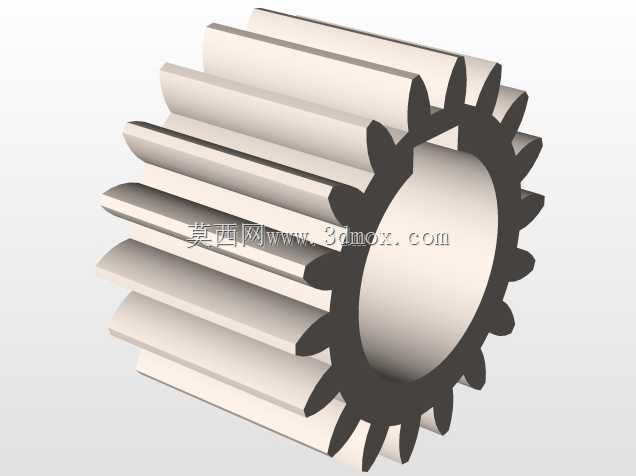

这款手动小麦脱粒装置的三维建模，最初是针对丘陵山地零散地块、农户小面积麦收场景设计的，这类区域大型联合收割机无法进入，传统人工摔打脱粒效率极低，该装置可单人操作完成麦穗脱粒作业，适配家庭种植户的小规模生产需求，无需外接动力源，靠手动摇转即可完成作业，也可搭配小型低速电机改装为电动款，适配不同使用场景。从结构设计逻辑来看，整体采用开式A字架支撑结构，两侧蓝色冲压支架作为核心承载件，底部通过横向拉杆做刚性连接，保证作业时机架不会出现侧向晃动，安装时仅需保证两侧支架的同轴度误差控制在0.2mm以内，即可避免滚筒转动卡滞，整体占地宽度约700mm，高度约850mm，可直接放置在平整场地上使用，无需额外做地基固定，转移时单人即可搬运。核心作业部件为横向布置的钉齿式脱粒滚筒，滚筒表面均匀排布弹性脱粒钉齿，作业时将麦穗贴合滚筒表面，通过钉齿的击打、揉搓作用使麦粒与麦壳、麦秆分离，滚筒的转速通过带传动结构控制，手动摇轮与滚筒端的带轮传动比设置为1:3.2，保证手动摇转时滚筒线速度达到脱粒所需的7-9m/s，既不会因为转速过低脱不净，也不会因为转速过高导致麦粒破碎。建模过程中先绘制两侧支架的草图，通过拉伸、折弯特征完成支架主体建模，再对支架上的安装孔位做同轴度配合约束，随后搭建滚筒的芯轴模型，通过阵列特征完成所有脱粒钉齿的排布，保证钉齿间距误差不超过0.5mm，避免作业时出现麦秆缠绕的问题；带传动部分先确定两个带轮的中心距，再生成同步带的实体模型，添加带轮与皮带的接触约束，模拟实际传动时的张紧状态，最后完成底部横向拉杆、摇柄等附属零件的建模，整体装配完成后做干涉检查，确认所有运动部件无硬摩擦、无装配干涉。设计时特意将脱粒滚筒的安装高度设置在距离地面600mm的位置，适配普通人站立作业的操作高度，长时间操作不会产生过度疲劳，带轮外侧预留了安全防护的安装位，实际生产时可加装薄钢板防护罩，避免衣物、手臂卷入传动结构，所有外露的转动部件边缘都做了R2的圆角处理，消除锐边划伤的安全隐患。
