角磨机整机结构拆解三维设计模型

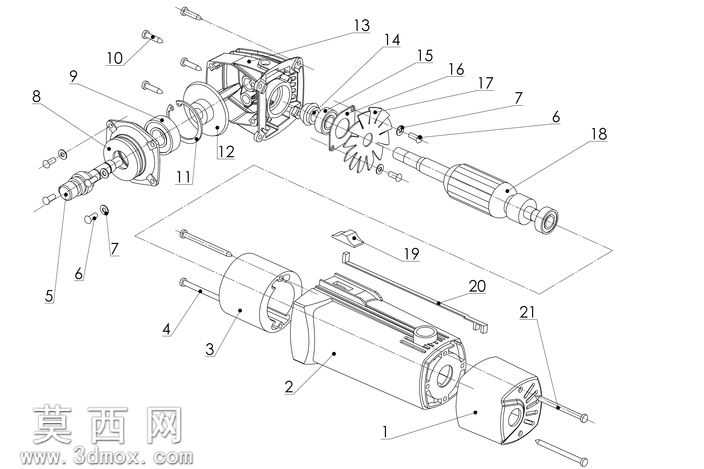

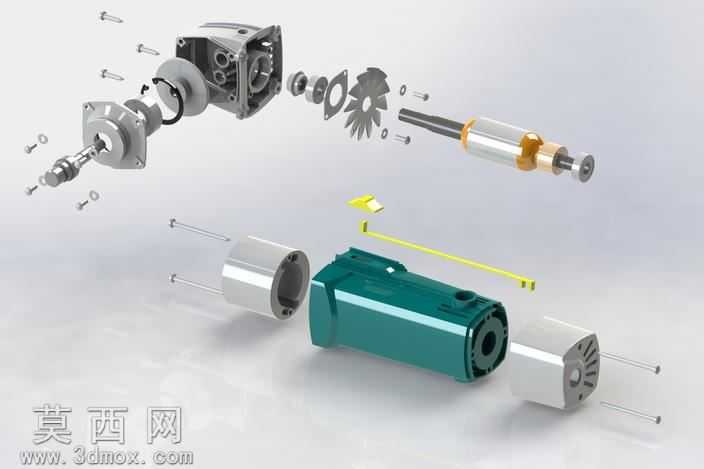

本作品为角磨机的完整三维结构设计模型，建模过程严格遵循手持电动工具的实际装配逻辑，对整机二十余个独立零部件进行1:1等比例还原，覆盖从动力输出端到握持壳体的全部结构模块。建模阶段优先采用参数化特征建模方式，针对输出轴、轴承座、传动齿轮、砂轮夹装法兰等核心传动部件，严格按照行业通用的尺寸公差规范绘制几何特征，保证各配合部位的轴孔尺寸、安装定位基准完全匹配实际装配要求，避免出现干涉错位问题。针对机壳、端盖、握持手柄等注塑类壳体部件，建模时还原了壳体表面的加强筋结构、开关安装位、通风散热槽、螺丝固定柱等细节特征，既保证外观还原度，也兼顾结构设计的合理性。针对内部的电枢转子、定子绕组等动力部件，简化了不必要的内部绕组细节，保留了转子轴、换向器、轴承安装位、散热风叶等核心装配结构，平衡模型细节度与文件运行流畅度。模型拆解视图清晰呈现各零部件的装配顺序与连接关系，每个零件都设置了独立的材质属性：金属传动部件赋予哑光钢材材质，表面做细微的磨砂质感处理，还原机加工金属的真实质感；塑料壳体部件赋予耐冲击ABS工程塑料材质，根据不同部位区分哑光黑与工程灰的色彩差异；砂轮片部件赋予棕刚玉磨料的粗糙颗粒质感，还原磨削耗材的真实外观；密封垫片、绝缘衬套等橡胶类部件赋予黑色软胶材质，区分不同材质部件的视觉差异。设计过程中充分考虑角磨机的实际使用场景，在握持部位做了符合人体工学的弧度处理，开关位置设置在拇指可便捷触碰的区域，通风槽的排布方向顺着风叶转动的出风方向，保证散热气流可以顺畅带走电机工作产生的热量，整机的重心分布靠近握持手柄位置，降低长时间手持操作的疲劳感。各零部件之间的装配约束完全按照实际产品的连接方式设置，螺丝连接部位预留了标准的螺纹孔位，轴承与轴、轴承与轴承座之间采用过渡配合的约束设置，转动部件预留了合理的活动间隙，可直接用于装配演示、结构教学、产品改型设计等场景，为手持磨削类电动工具的结构设计提供完整的三维参考。
