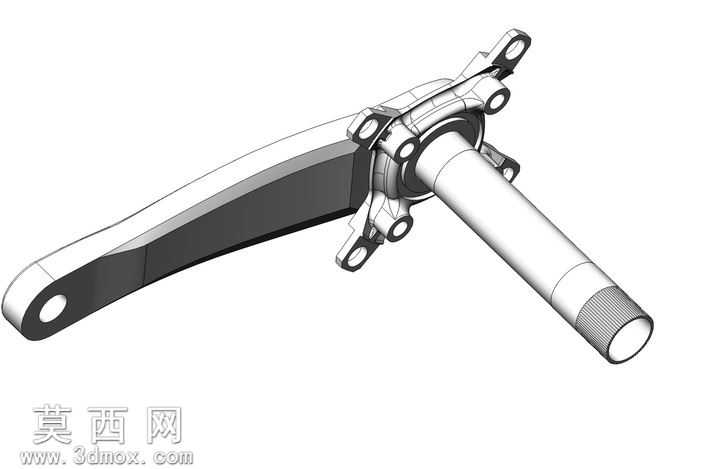

禧玛诺中空技术自行车曲柄臂三维结构

本作品为自行车传动系统核心部件曲柄臂的三维建模成果，参考禧玛诺Hollowtech中空曲柄技术方案完成结构复刻，建模过程围绕曲柄的实际装配逻辑与功能需求展开。建模初期先梳理曲柄的核心受力路径：从脚踏安装端的动力输入，到盘片安装位的动力输出，再到中轴连接段的扭矩传递，先搭建整体的骨架线稿，确定各段的长度比例、安装孔位的中心距，确保与标准中空一体曲柄的安装尺寸匹配。曲面建模阶段重点处理曲柄臂的流线型外观，采用渐变式截面设计，从靠近中轴的宽厚受力段逐步过渡到脚踏端的窄段，既保证结构强度，又通过曲面优化降低骑行过程中的风阻；中轴连接部位还原了一体中空轴的结构特征，轴端的滚花防滑结构、盘片安装的四爪固定位、锁紧螺纹的细节都逐一还原，保证模型的装配合理性。材质渲染上区分了不同部件的质感：曲柄臂主体采用哑光磨砂铝合金材质，还原金属锻造后的细腻肌理，中轴轴体做了亮面金属处理，突出加工后的光洁度，安装孔位的边缘做了倒角细节处理，避免尖锐棱角的失真。需要说明的是，当前模型的自由曲面部分为参考实物逆向推导完成，非完全测绘的精确数据，可用于自行车传动系统的chainline（链线）规划、q因子参数测算、曲柄结构力学仿真的参考模型，也可作为自行车配件设计的基础原型，左侧未做模拟的部分可基于现有模型的基准面派生拓展，完成完整曲柄组的建模。建模过程中对曲柄的受力薄弱位置做了结构加厚处理的示意，还原了量产曲柄在设计时的强度考量逻辑，所有安装孔位的尺寸都参考通用自行车配件标准设定，可直接用于虚拟装配演示、骑行装备的设计方案展示等场景。
