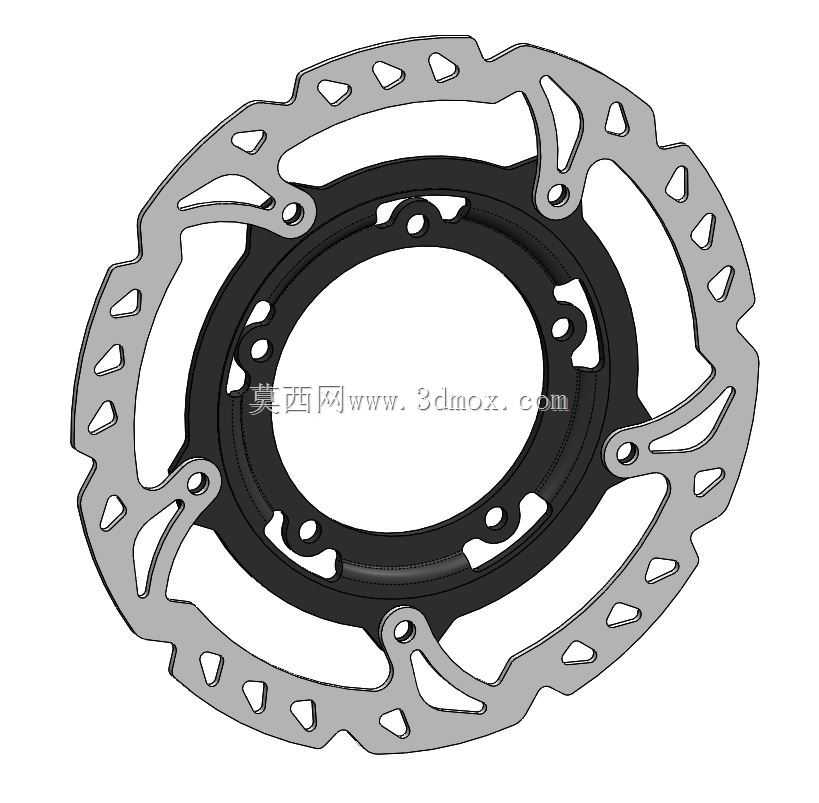

岛野款自行车浮动碟刹制动盘结构

　　日常做山地车、城市通勤车制动系统选型匹配的时候，碟刹盘的结构合理性直接决定了连续制动下的热衰减表现、轮组安装适配性以及骑行过程中的制动平顺性，这次拆解复刻的这款浮动式碟刹盘，是针对中高端通勤与轻度越野骑行场景做的结构优化设计，和普通一体冲压的碟刹盘有很明确的结构差异。

　　先从实际使用场景来说，这类碟刹盘主要适配山地越野、城市长距离下坡通勤、砾石路骑行的使用需求，普通一体碟刹盘在连续制动产生高温后，金属热胀冷缩产生的内应力没法释放，很容易出现盘片翘曲、制动蹭碟的问题，而这款浮动结构的盘片，通过内外圈的浮动连接结构，给高温下的金属形变预留了释放空间，哪怕长下坡连续捏刹产生三四百度的高温，盘片也不会因为应力变形出现蹭碟、制动力度忽大忽小的问题。

　　从功能特性上看，外盘的制动摩擦面做了波浪形外轮廓和镂空切口设计，这些镂空不是单纯为了减重，一方面是在制动过程中可以快速带走摩擦产生的热量，增加空气流通的通道，降低制动片和盘片的工作温度，另一方面也可以在雨天骑行的时候，快速排开制动面上的水膜，减少雨天制动的距离滞后，同时镂空结构还能刮除制动片表面磨下来的粉尘，避免粉尘在摩擦面堆积导致制动力下降。内圈的安装基座采用高强度硬质阳极氧化材质，和外盘的不锈钢摩擦层通过浮动铆钉连接，既保证了安装位的结构强度，避免安装锁紧时盘片受力变形，也能让外盘在受热形变的时候有微小的位移余量，抵消热变形带来的平面度误差。

　　设计思路上，这款盘片没有盲目追求极致轻量化，而是把结构可靠性放在第一位，外盘的摩擦层厚度预留了足够的磨损余量，按照日常通勤的使用强度，正常使用寿命可以达到两万公里以上，不需要频繁更换盘片。浮动连接点的位置做了对称分布，一共六个连接点位均匀分布在内圈基座上，保证制动的时候受力均匀，不会出现偏磨的问题。外轮廓的波浪形边缘做了圆角过渡处理，没有尖锐的冲压边角，避免安装或者维修的时候划伤手指，同时也能减少盘片高速旋转的时候产生的风切噪音。

　　安装边界尺寸上，这款盘片采用标准的六钉安装接口，安装孔的孔位分布完全兼容主流山地车、砾石车的花鼓安装规格，孔位的位置度公差控制在0.1mm以内，安装的时候不需要额外扩孔或者调整，锁紧螺丝按照标准扭矩锁紧之后，盘片的端面跳动量可以控制在0.05mm以内，不会出现蹭碟的问题。盘片的整体外径适配常规的160mm制动规格，和市面上主流的油压碟刹、线拉碟刹夹器都能完美匹配，安装的时候只需要确认夹器的安装座适配160mm盘片即可，不需要额外加装转换座。需要注意的是，盘片摩擦面上的镂空切口是散热和排屑结构，尺寸设计是经过制动受力仿真验证的，不建议后期自行打磨或者扩大切口，否则会破坏盘片的结构强度，在大力制动的时候出现盘片开裂的风险。

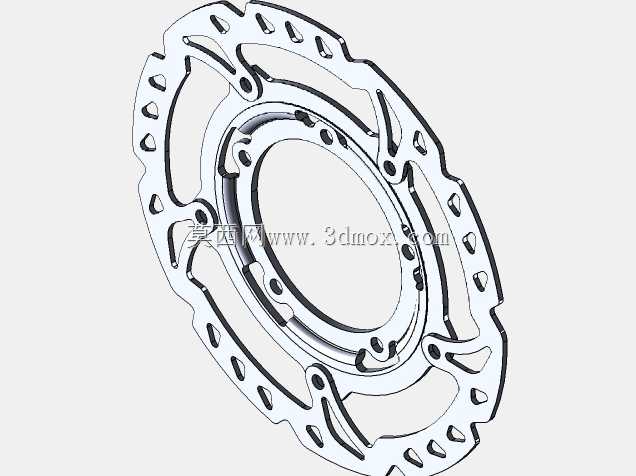

　　从结构建模的角度来说，做这个模型的时候首先要确认六钉安装位的分度圆直径，保证和标准花鼓的安装尺寸完全一致，其次要控制内外浮动连接点的间隙，预留0.2mm左右的活动量，既不能间隙太大导致盘片晃动产生异响，也不能间隙太小导致热胀的时候没法释放应力。外盘的波浪轮廓和镂空切口要做对称分布，保证盘片高速旋转的时候动平衡达标，不会因为质量分布不均出现轮组抖动的问题。摩擦面的平面度是建模和后期加工的核心指标，整个摩擦环面的平面度公差要控制在0.03mm以内，否则制动的时候会出现制动力度波动、刹车异响的问题。内圈安装基座的沉头孔深度要和标准安装螺丝的沉头尺寸匹配，保证螺丝锁紧之后沉头完全埋入安装面，不会突出表面刮蹭夹器。
