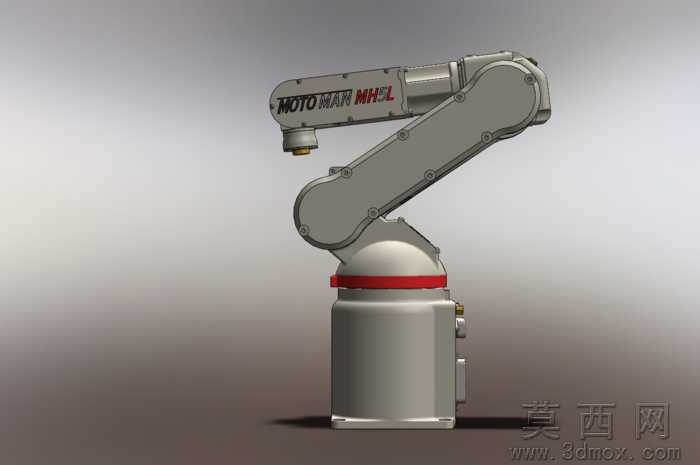

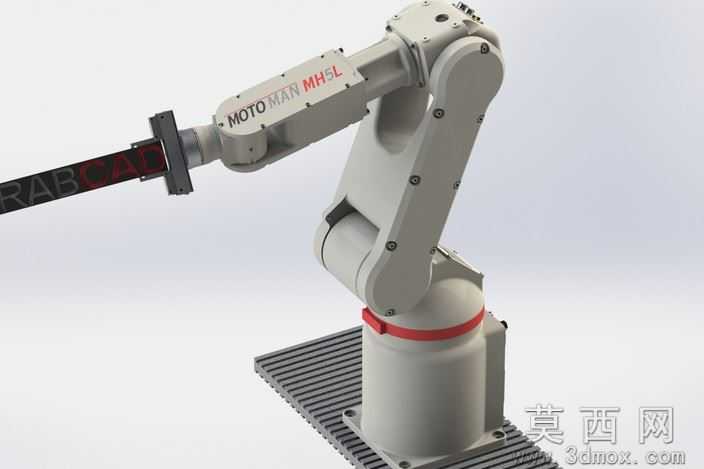

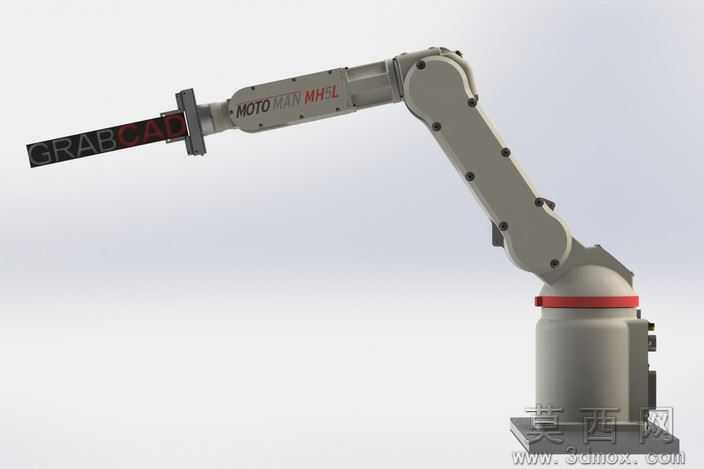

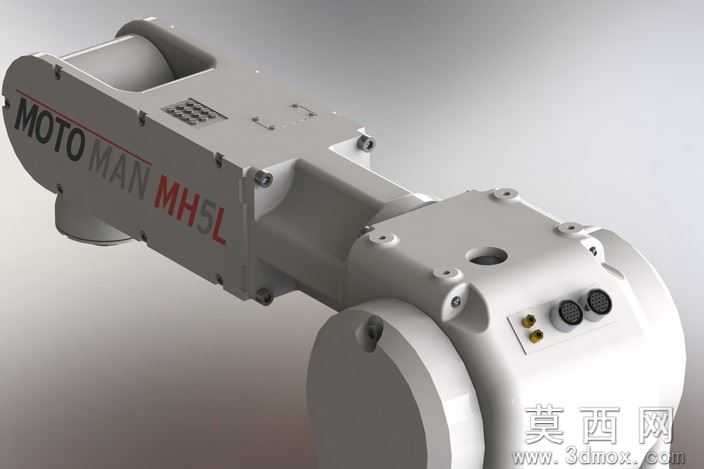

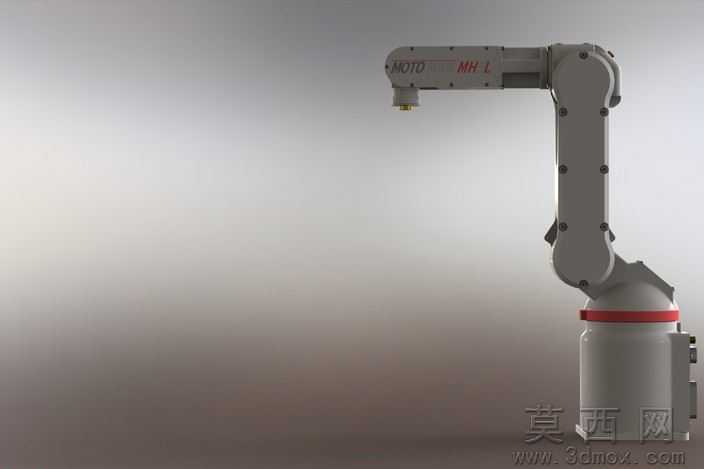

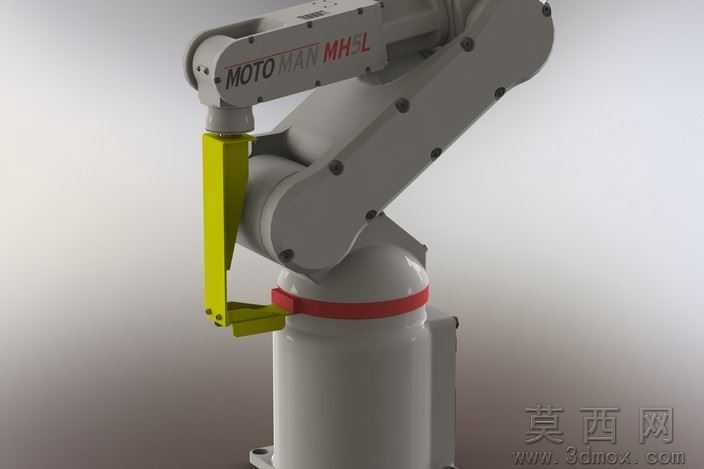

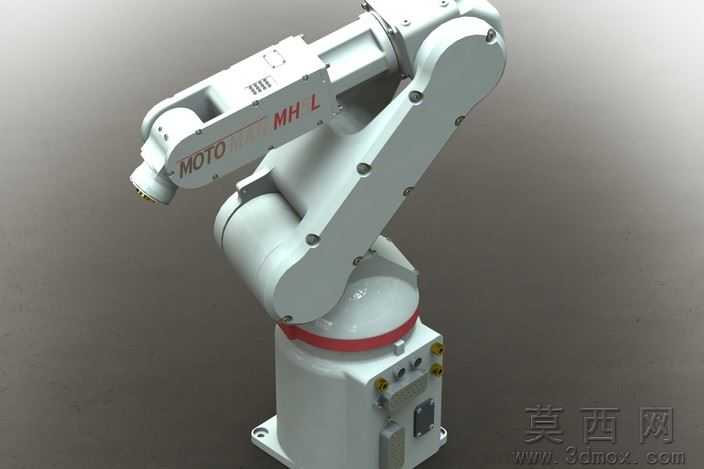

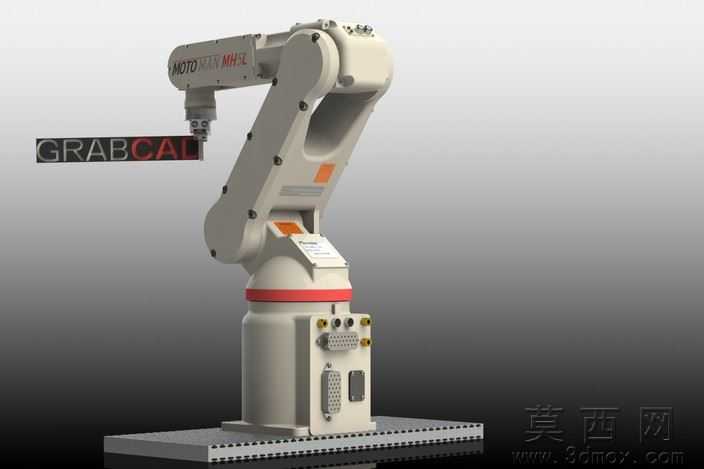

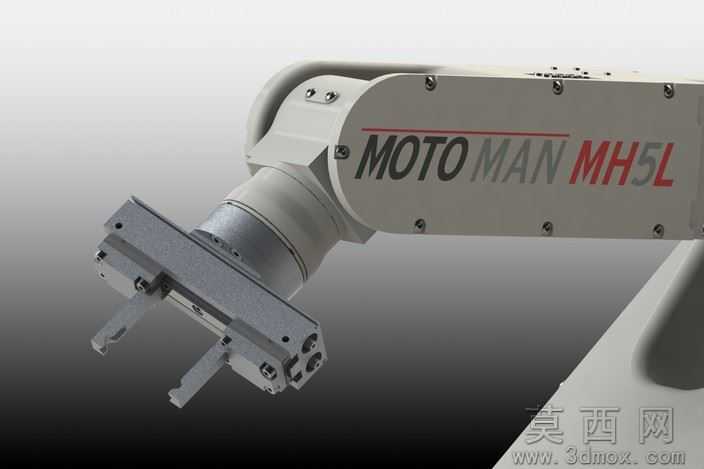

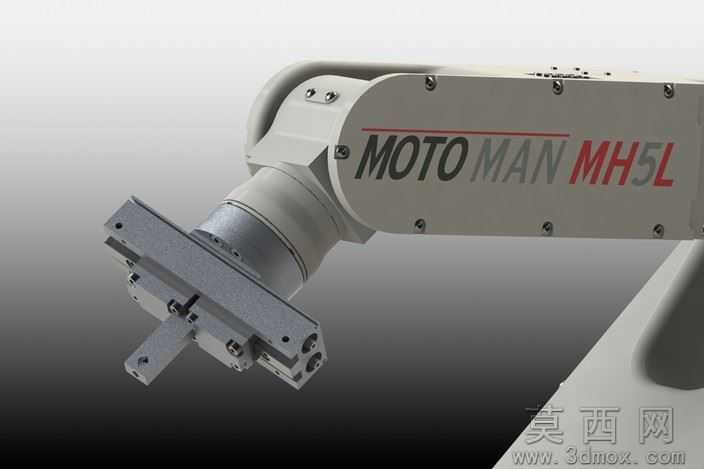

安川MH5L六轴工业机械臂三维设计模型

本模型为安川MH5L系列六轴垂直多关节工业机械臂的高精度三维数字化设计成果，完整还原了真机的全部结构细节与设计特征。建模阶段严格遵循工业级逆向建模与正向设计结合的流程，首先参考真机公开的外形尺寸、关节行程、安装接口等核心参数搭建基准骨架，依次完成底座回转结构、大臂摆动关节、小臂俯仰关节、手腕三轴回转结构的零件建模，每一处连接法兰、紧固螺栓、管线接口、标识铭牌都按照实物比例精准还原，无结构缺失或比例失真问题。参数设计层面严格匹配MH5L机型的真实参数，对应5kg负载等级的臂体结构强度设计，各关节的运动行程、限位结构、传动腔体尺寸均与真机参数保持一致，模型预留了各关节的运动副约束接口，可直接导入仿真环境完成运动学模拟、工作域分析、干涉检查等设计验证工作。渲染材质部分针对真机外观做了精细化处理，臂体主体采用哑光浅灰白色工业烤漆材质，底座腰部的警示环采用高饱和度正红色哑光橡胶漆材质，关节处的紧固螺栓采用金属镀锌质感，臂身表面的品牌标识、型号丝印都做了贴图还原，渲染效果贴近真机实物的视觉质感，可直接用于方案展示、宣传素材制作场景。结构原理上完整复现六轴串联工业机器人的经典传动布局，J1轴实现底座整体水平回转，J2轴完成大臂前后俯仰摆动，J3轴实现小臂上下抬升动作，J4、J5、J6轴组成末端手腕结构，分别实现臂体回转、俯仰、末端旋转动作，各关节的壳体衔接处都还原了真机的密封、走线结构，清晰展示串联工业机器人的关节传动逻辑。软件兼容层面，模型提供SolidWorks2012原生格式文件，同时附带通用STEP、IGES中间格式文件，可兼容UG、Pro/E、CATIA等主流三维CAD软件，不同软件环境下打开均可保留完整的装配层级与零件特征，不会出现零件破损、装配错位、特征丢失问题，无需额外修复即可直接使用。研发教学应用场景十分广泛，在工业自动化产线研发环节，可直接用于工作站布局仿真、末端夹具适配设计、产线节拍模拟，帮助工程师提前验证方案可行性，缩短研发周期；在职业教育与高校机械类专业教学中，可作为工业机器人结构认知、运动学教学、离线编程实训的数字化教具，帮助学习者直观理解六轴机械臂的结构组成与运动原理，也可作为二次开发的基础模型，拓展定制化机械臂设计、数字孪生建模等相关应用。
