液压驱动多关节工业机械臂结构设计

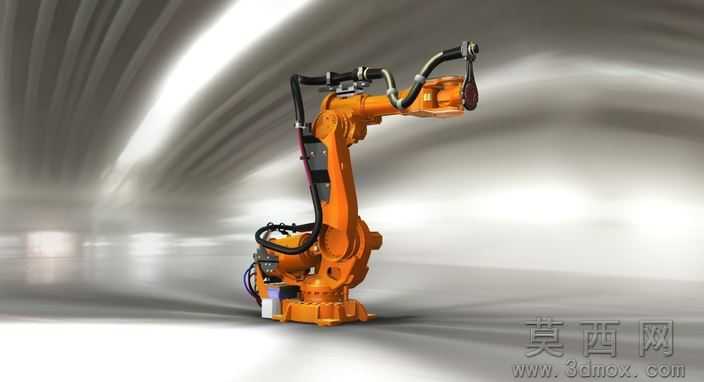

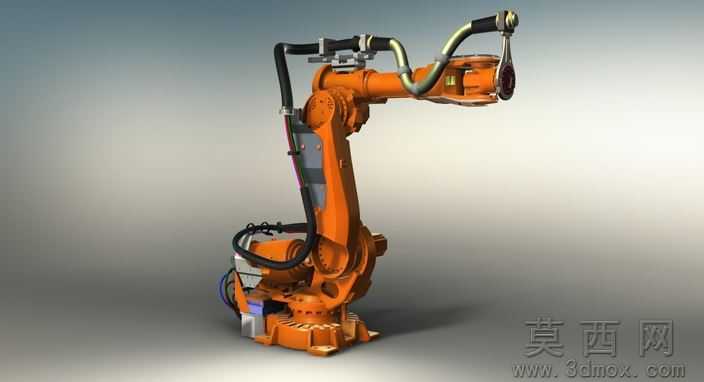

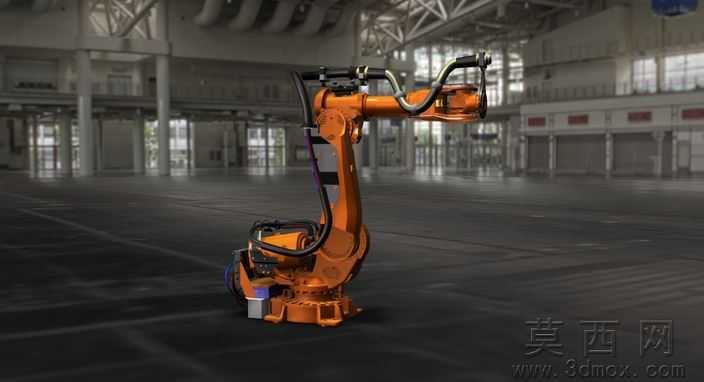

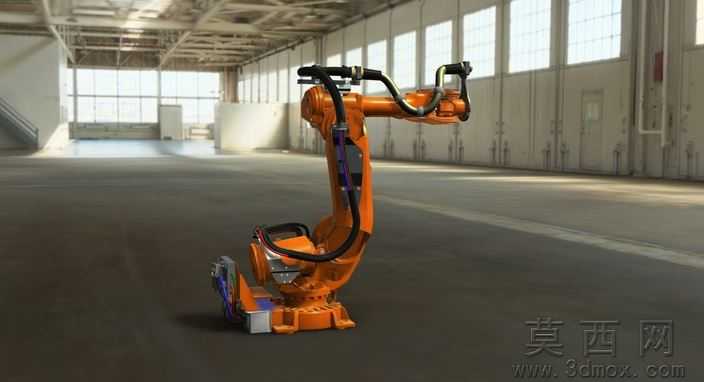

本模型为液压驱动多关节工业机械臂完整三维设计方案，建模阶段采用自底向上的装配逻辑，首先完成底座回转支撑结构、大臂液压缸组件、小臂传动铰接结构、腕部回转机构、末端执行器接口等独立零件的参数化绘制，每个零件均按照工业机械臂实际加工公差设置配合间隙，对铰接销轴、液压管路接头、密封槽等易忽略的细节结构做了1:1还原，整体装配过程严格遵循实际机械臂的装配顺序添加同轴、面重合、行程限制等配合关系，确保模型可实现完整的动作仿真。参数设计层面，模型参考主流重载液压机械臂的性能指标设置参数，底座回转角度范围设定为±180°，大臂俯仰角度范围-30°至75°，小臂俯仰角度范围-60°至85°，腕部可实现360°回转与±120°摆动，额定负载设定为120kg，各铰接点的力臂参数经过运动学校核，可满足重载作业场景的力矩输出要求，同时预留了液压管路的排布空间，避免动作过程中出现管路干涉问题。渲染材质部分，模型主体结构件采用工业橙哑光烤漆材质，还原真实工业机械臂的外观质感，铰接销轴、液压阀块等金属加工件设置为镀铬亮面金属材质，液压管路采用黑色耐油橡胶材质，底座安装面设置为铸铁粗糙质感，不同材质的粗糙度、反光度参数均经过调试，渲染输出的效果图可清晰区分不同功能的结构部件，视觉效果贴近真实设备。结构原理上，该机械臂采用全液压驱动方案，底座内置回转液压马达实现整机水平回转，大臂与小臂分别采用双作用液压缸驱动俯仰动作，腕部采用小型液压马达配合齿轮传动实现多自由度转动，相比电机驱动的机械臂具备更大的输出扭矩与更强的抗过载能力，适合重载搬运、焊接、铸造等恶劣工业作业场景，各关节处均设置有防尘密封结构与润滑注油口，可有效延长设备的维护周期。软件兼容方面，模型提供通用STEP、IGS等中间格式文件，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件打开编辑，同时配套提供AutoCAD格式的二维工程图纸，包含总装图、关键零件图、液压管路走向图，可直接用于设计参考或教学演示。研发教学应用层面，该模型可作为高校机械工程、机电一体化专业的工业机器人结构教学案例，帮助学生理解多关节机械臂的运动学原理、液压驱动系统的布局逻辑，也可作为企业研发重载液压机械臂的参考原型，设计人员可在此模型基础上修改参数适配不同的作业场景，同时也可用于工业自动化生产线的虚拟仿真调试，提前验证机械臂的动作范围与工位布局合理性。
