发那科LRMate200iC六轴机械臂三维模型

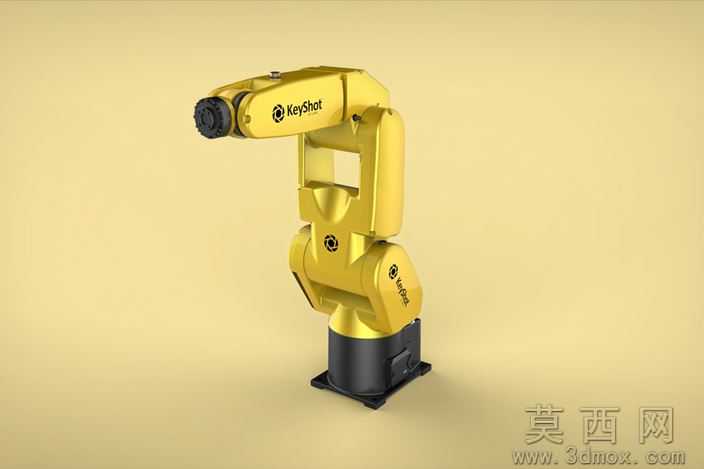

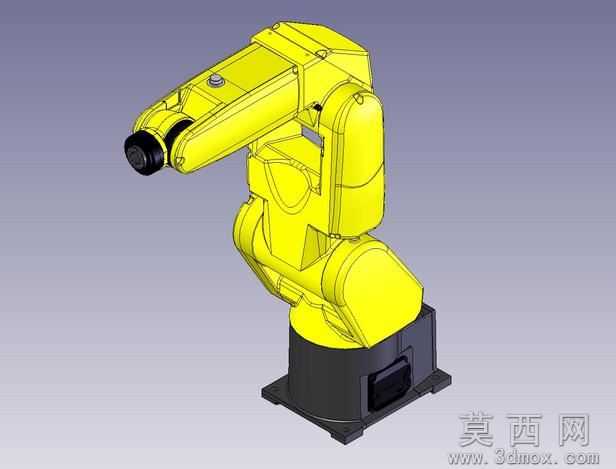

本模型为发那科LRMate200iC小型六轴工业机械臂的高精度三维复刻模型，完整还原了该款经典小型工业机器人的全部结构细节。建模阶段首先参考官方公开的产品外形尺寸与关节布局参数，从底座安装基准面开始逐层搭建，先绘制底座的安装固定孔位、电控舱体轮廓，再依次构建J1到J6六个旋转关节的连接结构，每一段大臂、小臂、腕部的壳体曲面都经过反复校准，确保各关节的旋转轴心位置与真实产品完全一致，关节处的走线槽、密封盖板、末端法兰的安装螺孔等细节均做了1:1还原，没有遗漏关键结构特征。参数设计上严格匹配真实LRMate200iC的臂展长度、各轴运动行程范围，各运动部件之间预留了符合实际工况的转动间隙，不存在结构干涉问题，可直接用于运动仿真模拟。渲染材质方面，机械臂主体壳体采用发那科标志性的亮黄色工程塑料材质，设置了合适的粗糙度与反光度参数还原真实漆面质感，底座部分采用哑光黑色铸铁材质，末端法兰与关节转轴处做了金属质感处理，整体渲染效果贴近真实设备的视觉表现。结构原理上完整复现了六轴串联关节机器人的传动布局，底座承担整机承重与第一轴水平旋转功能，大臂、小臂关节实现上下俯仰与前后伸展，末端三轴腕部结构可实现末端执行器的多角度姿态调整，各关节的连接法兰、限位凸台结构均准确呈现，能够清晰展示该款机械臂的运动逻辑。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可无缝导入SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，也可直接导入各类机器人仿真软件用于工作站搭建，不同格式均保留了完整的装配体结构，可单独拆分每个零部件进行编辑修改。研发教学应用层面，该模型既可以用于工业机器人工作站的方案布局设计，帮助工程师快速完成产线的工位排布与干涉检查，也可作为职业院校工业机器人相关专业的教学素材，用于讲解六轴机器人的结构组成、关节运动原理，还可用于3D打印制作等比例展示模型，或作为虚拟仿真教学的数字孪生基础模型使用。
