带传送带移动系统干燥昆虫喷雾瓶

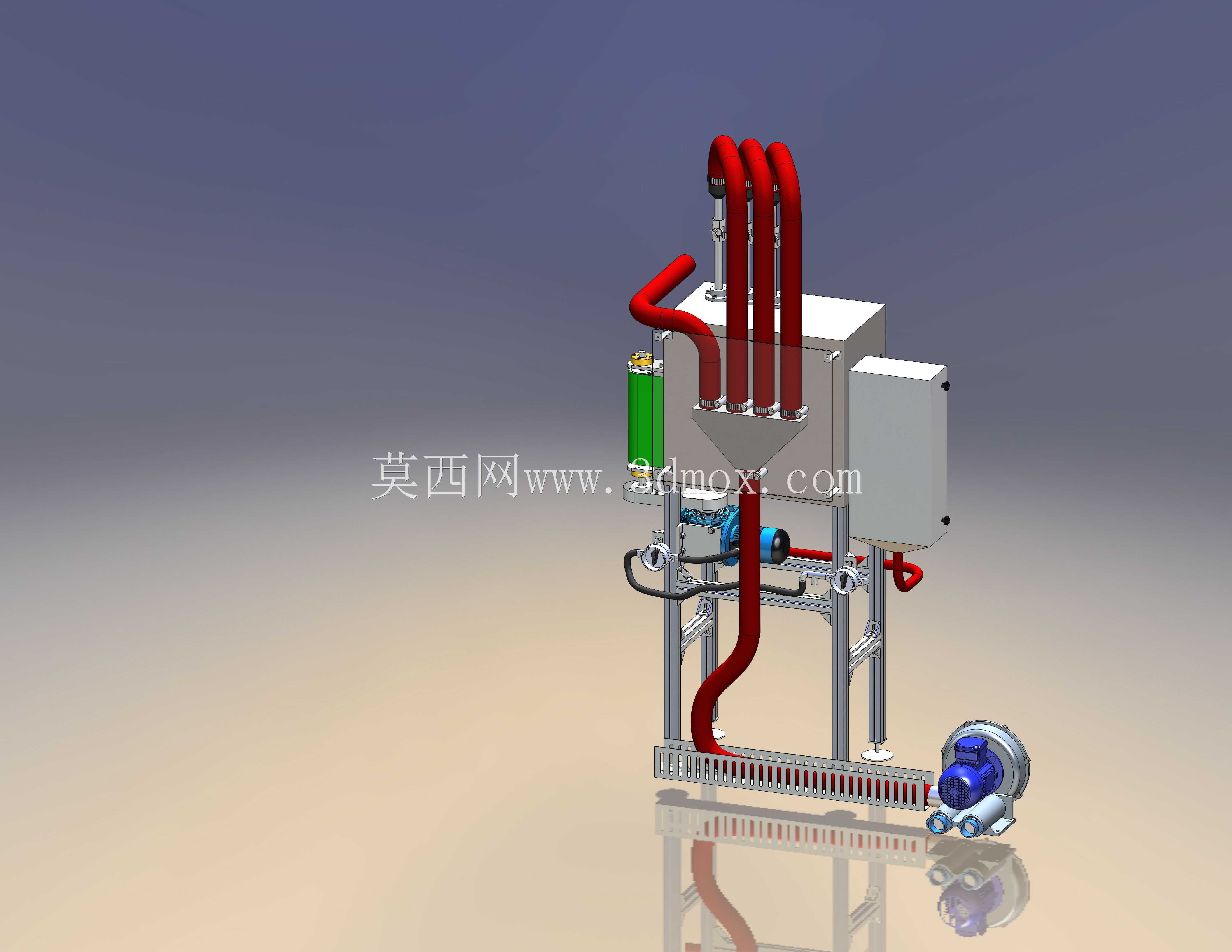

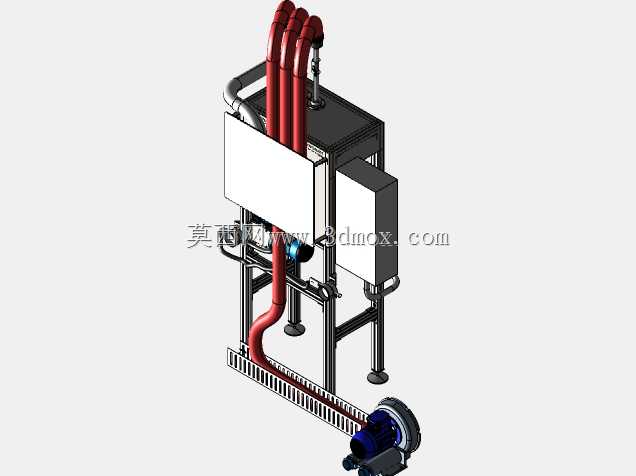

该设备主要面向昆虫规模化养殖、昆虫源蛋白加工及农林虫害无害化处理场景，可在连续化生产线上完成昆虫的干燥前喷雾处理与同步输送作业，适配黄粉虫、黑水虻等常见养殖昆虫的批量加工流程，也可用于植保领域虫害样本的预处理环节，解决传统人工处理效率低、药剂喷施均匀度差、物料转运衔接不畅的痛点。设备整体采用立式集成布局，底部为带防滑支脚的方管焊接机架，机架下部铺设网带式传送带作为物料承载输送部件，传送带两侧设置挡边防止物料散落，传送带驱动端配套调速动力组件，可根据不同昆虫的处理工艺要求调整输送速度，匹配不同的喷雾浸润时长与干燥前置处理节奏。机架中部设置多组红色输送管路，分别连通药剂供给单元与送风单元，其中药剂供给端配套绿色储液罐与隔膜泵组件，可将调配好的处理药剂均匀输送至传送带上方的雾化喷嘴组，喷嘴采用扇形雾化结构，喷施覆盖范围完全匹配传送带宽度，确保经过的昆虫个体都能均匀接触药剂；送风管路连通侧置的高压风机，可在喷雾完成后向物料输送初步匀风，避免药剂在虫体表面过度聚积，同时为后续干燥工序提前做好物料状态准备。设备上部设置方形箱体结构作为喷雾与预干燥的作业腔，腔体侧面安装电气控制箱，集成输送调速、泵体启停、风量调节的控制元件，所有管路接口均采用快接结构，便于日常维护时的管路拆装与清理。设备整体安装边界紧凑，机架支脚可通过底部调节螺栓调整水平高度，适配不同平整度的车间地面安装需求，整机可直接对接后续的热风干燥设备，形成连续化的昆虫处理生产线，无需额外增设中转转运机构，有效缩减生产线的占地长度与物料周转耗时。设计过程中充分考虑昆虫物料的轻质、易飘散特性，所有作业区域均设置半封闭围挡结构，既避免喷雾药剂向外飘散影响车间环境，也防止轻质昆虫被气流带出作业区域；管路走向沿机架立柱排布，减少外露管线的弯折死角，降低药剂残留堵塞管路的概率，配套的风机与泵体均采用减震安装结构，降低设备运行时的振动与噪音，适配长时间连续生产的作业要求。
