螺栓连接式电机鼓风机装配结构设计

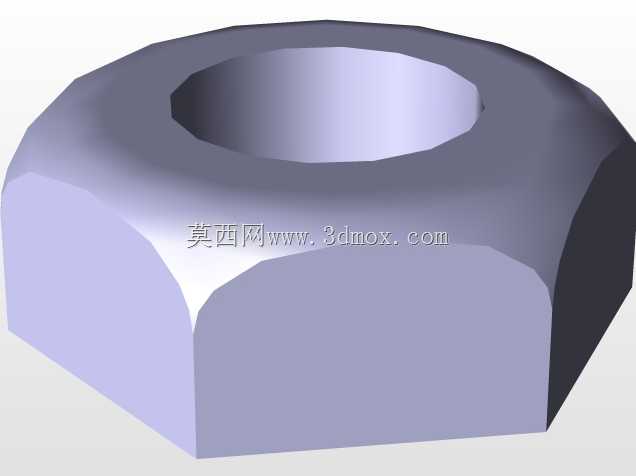

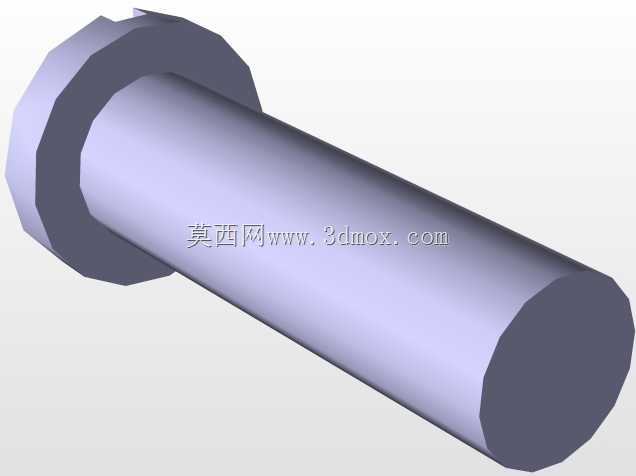

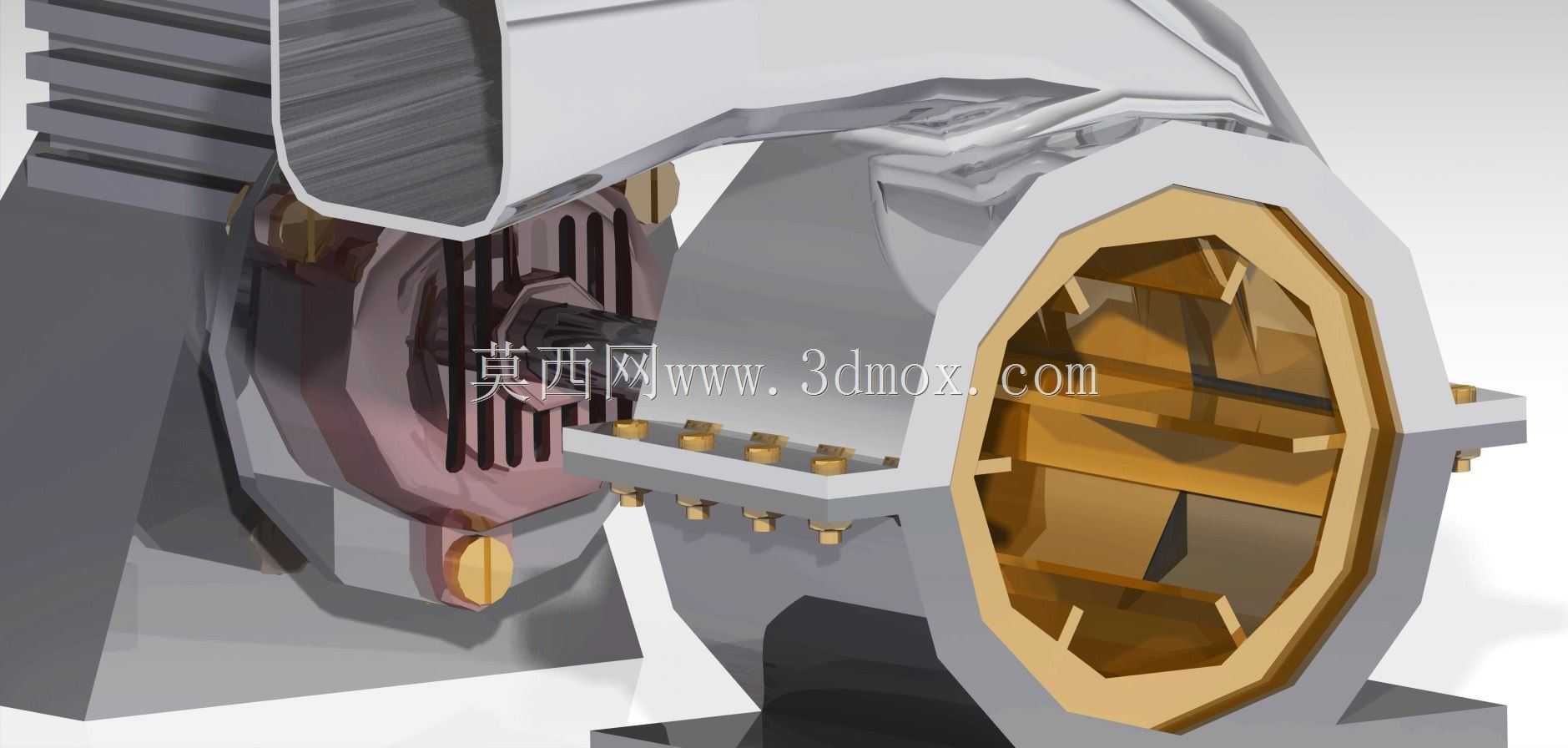

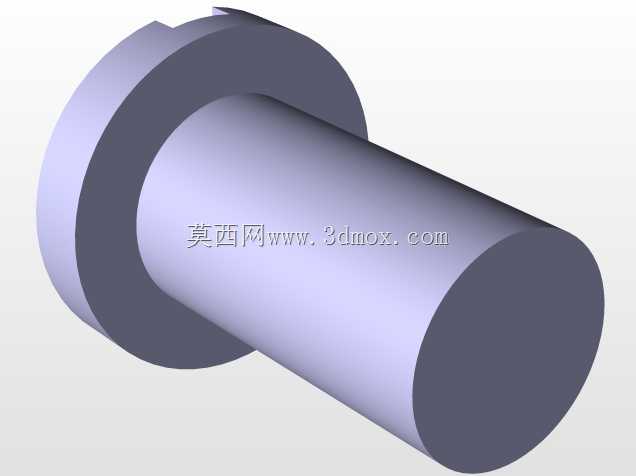

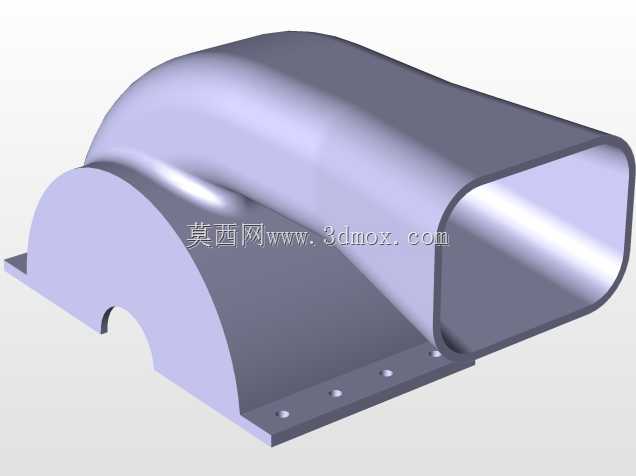

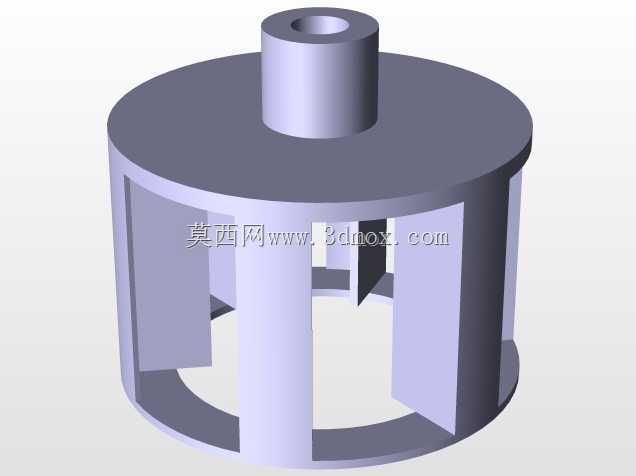

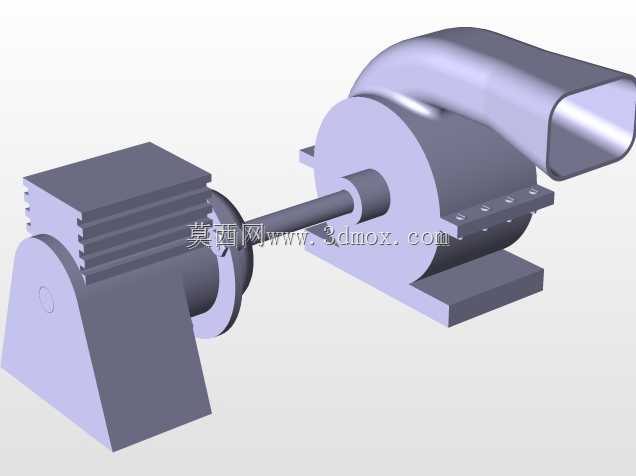

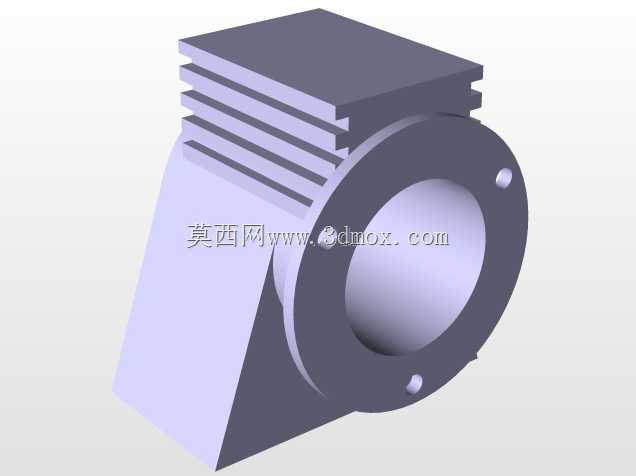

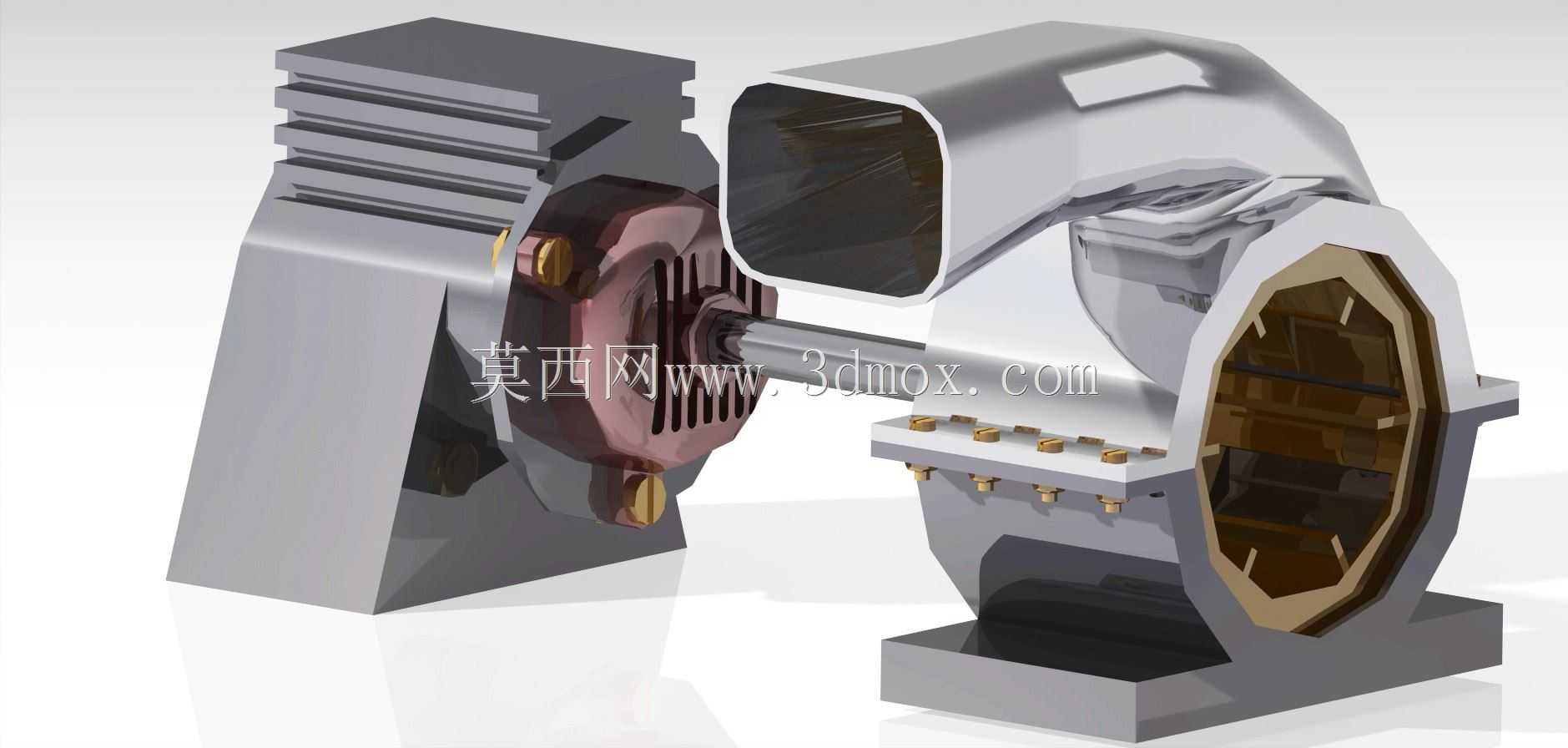

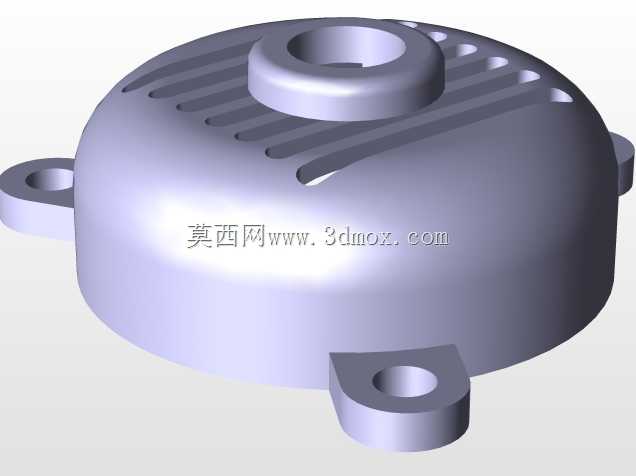

这款螺栓连接的电机鼓风机结构，主要面向工业通风散热、设备配套送风、小空间气流循环等应用场景，可作为小型工业设备的风冷配套单元、密闭空间换气组件、生产工位局部送风装置使用，也可适配小型动力设备的散热系统，为持续运转的发热部件提供稳定的气流带走热量，避免设备因积热出现性能衰减或部件损坏。从实际用途来看，该结构将动力输出端与鼓风蜗壳直接通过螺栓组实现刚性连接，省去了额外的传动连接结构，既压缩了整体的安装占用空间，也减少了传动环节的动力损耗，能够在紧凑的安装空间内完成鼓风作业，适配对安装体积有严格限制的设备配套需求。在功能特性上，该结构采用分体式螺栓连接设计，电机端与蜗壳端可通过拆卸连接螺栓快速拆分，日常维护时无需整体拆解设备，即可单独对电机轴承、叶轮、蜗壳内部积尘进行清理或部件更换，大幅降低后期运维的操作难度；连接部位采用多螺栓周向排布的方式，能够保证连接面的受力均匀，避免设备运转时因振动出现连接松动、密封失效的问题，蜗壳的流道采用渐扩式曲面设计，能够对叶轮输出的气流进行顺畅导流，降低气流在蜗壳内部的紊流损耗，提升鼓风效率的同时降低运转气流噪音。设计思路上，整体结构优先考虑安装适配性与运维便捷性，电机的散热筋结构与蜗壳的安装底座采用一体化铸造成型思路，既保证了壳体的结构强度，也减少了额外的支撑连接件；连接螺栓的排布位置避开了流道与电机转轴的运动干涉区域，同时预留了足够的扳手操作空间，装配或拆卸时无需特殊工装即可完成操作。外形尺寸与安装边界方面，整体结构采用卧式安装布局，电机端的散热壳体为规整的梯台结构，蜗壳端的出风口为方形接口，可直接对接方形通风管道，底部安装底座为平整矩形结构，预留了对应的安装固定孔位，安装时只需保证底座与安装面贴合固定，即可保证电机转轴与蜗壳内叶轮的同轴度，无需额外进行同轴度校准；整体横向尺寸控制在紧凑区间内，出风口的朝向可根据实际安装需求在装配时调整蜗壳的周向角度，适配不同方向的风管对接需求，安装时需预留出电机尾部接线端的操作空间，以及蜗壳侧方的维护操作空间，保证后期运维操作能够顺利开展。
