螺旋锥齿传动件结构设计方案

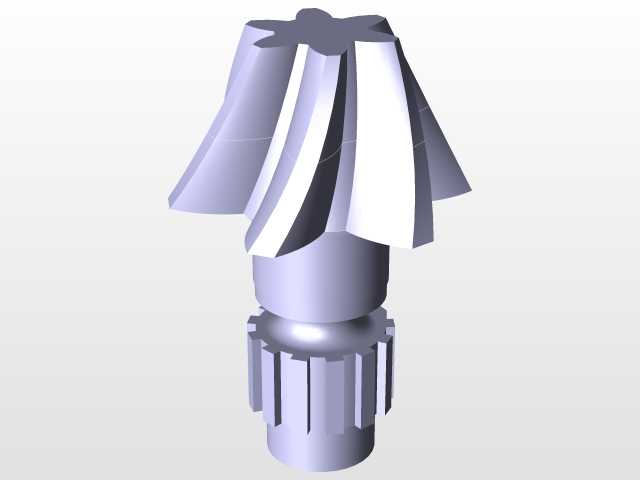

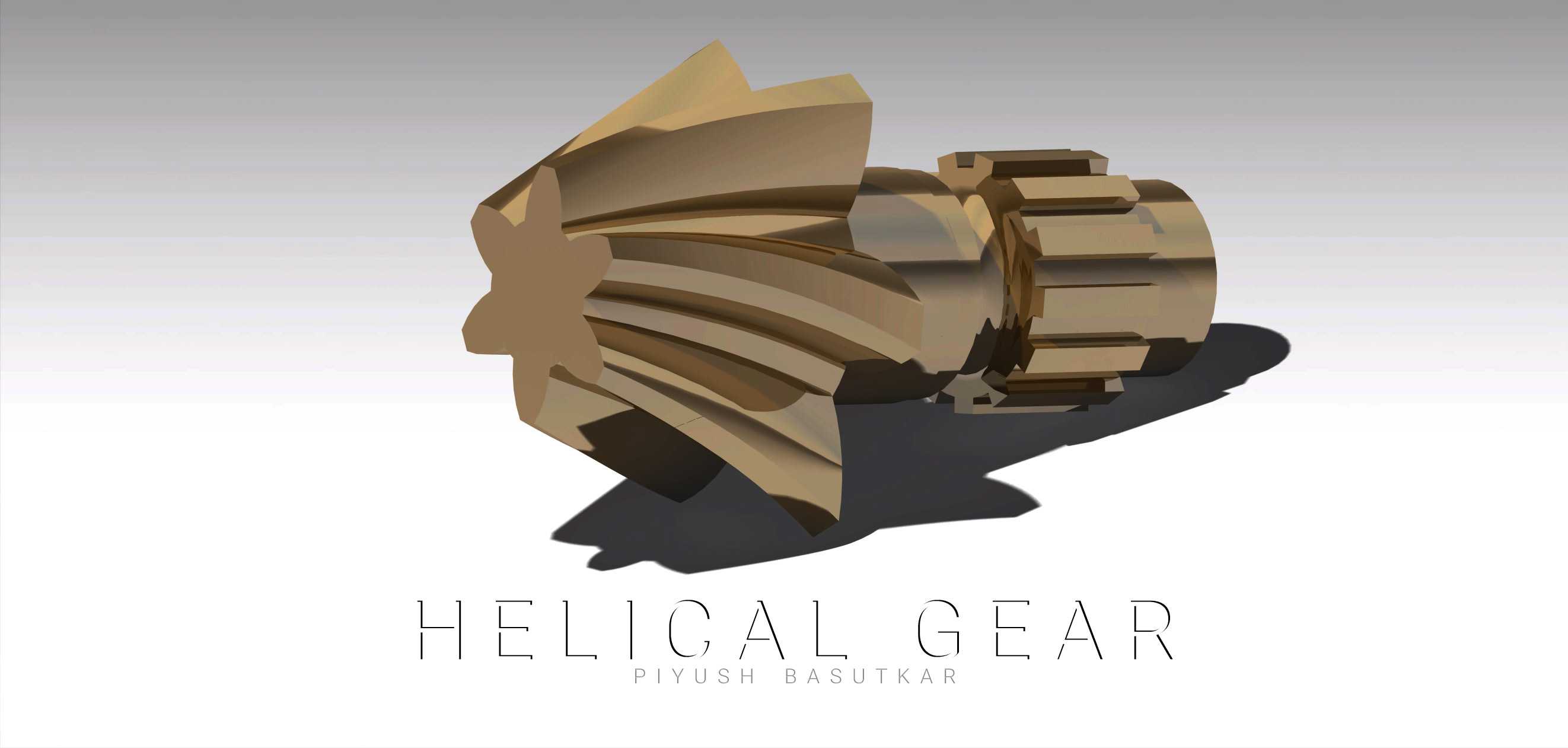

　　这类螺旋锥齿结构多用于相交轴间的动力传递场景，常见于差速器总成、机床主轴进给箱、工程机械行走驱动端等需要变向传动的部位，相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱离的，传动冲击更小，运行噪音更低，承载能力也有明显提升，适合中高速、重载的传动工况。从结构上看，该传动件集成了锥齿段与后端花键连接段，锥齿部分的螺旋角设计经过啮合验算，保证重合度处于合理区间，避免单齿受力过大出现崩齿问题，齿向修形量预留了热膨胀与受力变形的补偿空间，满负载运行时不会出现齿端偏载的情况。后端的外花键结构用于和传动轴做周向固定，传递扭矩的同时可允许少量轴向窜动，适配装配过程中的公差累积，安装时需要保证配对齿轮的轴交角偏差控制在允许范围内，

　　啮合印痕要落在齿面中部区域，避免靠大端或小端啮合造成早期磨损。设计过程中先确定传动比、额定输入扭矩、最高工作转速这些核心输入参数，再通过齿面接触强度与齿根弯曲强度计算确定模数、齿数、齿宽等基础参数，螺旋角的选取兼顾轴向力大小与传动平稳性，轴向力方向需要和配套轴承的承载能力匹配，避免轴承承受额外的轴向载荷缩短使用寿命。外形尺寸方面，锥齿的大端直径、安装距、轮冠距都是关键安装边界，装配时要严格保证安装距尺寸，否则会改变啮合间隙，造成传动卡滞或异响，后端花键的大径、小径、齿厚公差按照配合等级选取，和配合轴的花键做滑配设计，方便拆装维护。齿部的加工通常采用铣齿后渗碳淬火处理，齿面硬度达到设计要求后再做珩齿精加工，保证齿面粗糙度与齿形精度，

　　装配时需要调整垫片厚度来控制齿侧间隙，间隙过大会造成换向冲击，间隙过小则容易出现润滑不良、齿面胶合的问题。这类传动件在实际使用中需要配套飞溅润滑或压力润滑系统，保证啮合齿面有充足的润滑油膜，避免干摩擦造成齿面快速磨损，日常维护中需要定期检查啮合印痕与齿面磨损情况，及时更换磨损超标的零件，避免故障扩大影响整套传动系统的运行。
