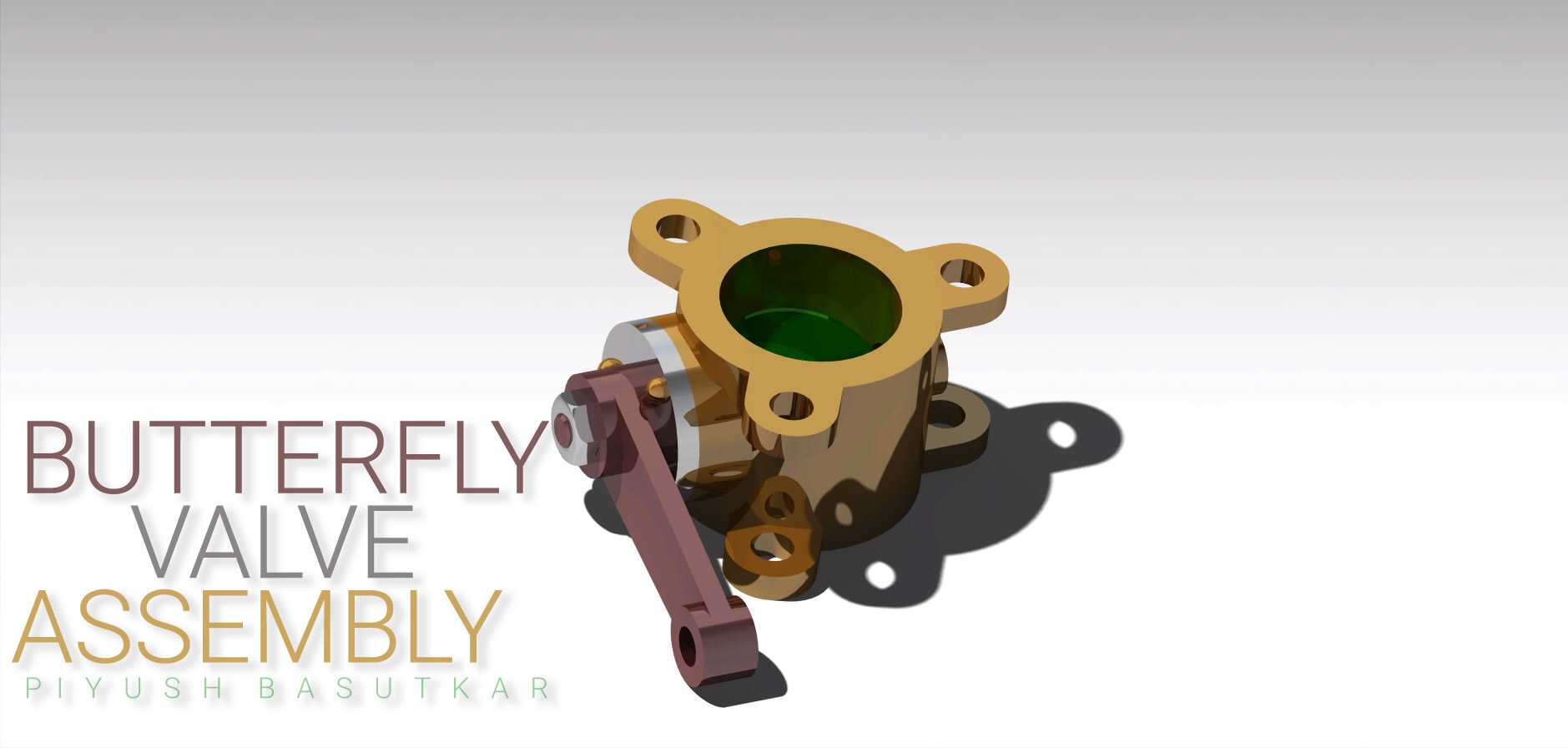

法兰式手动蝶阀结构装配三维设计

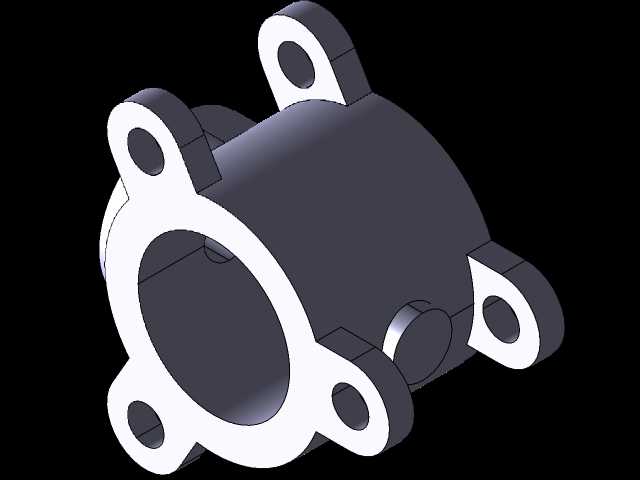

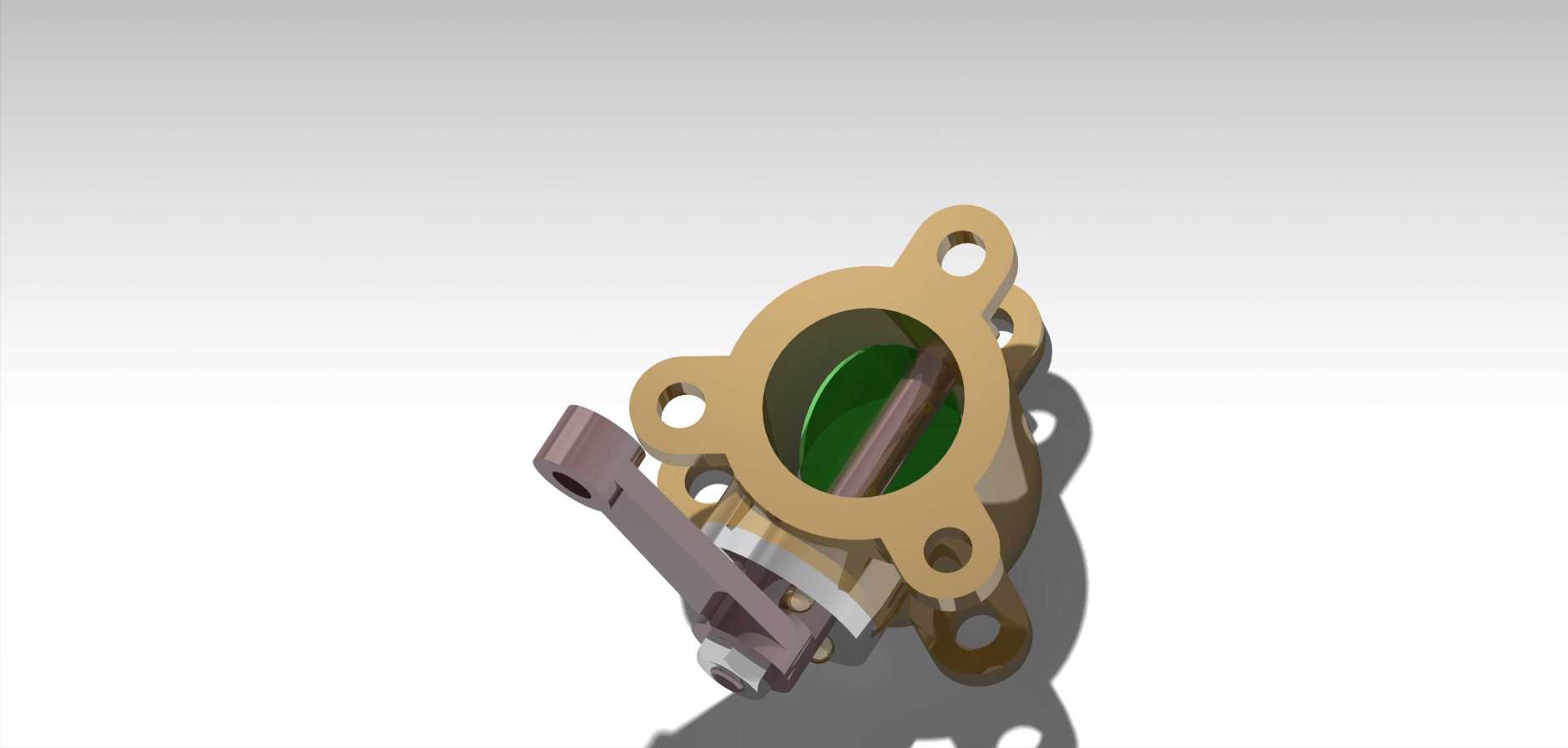

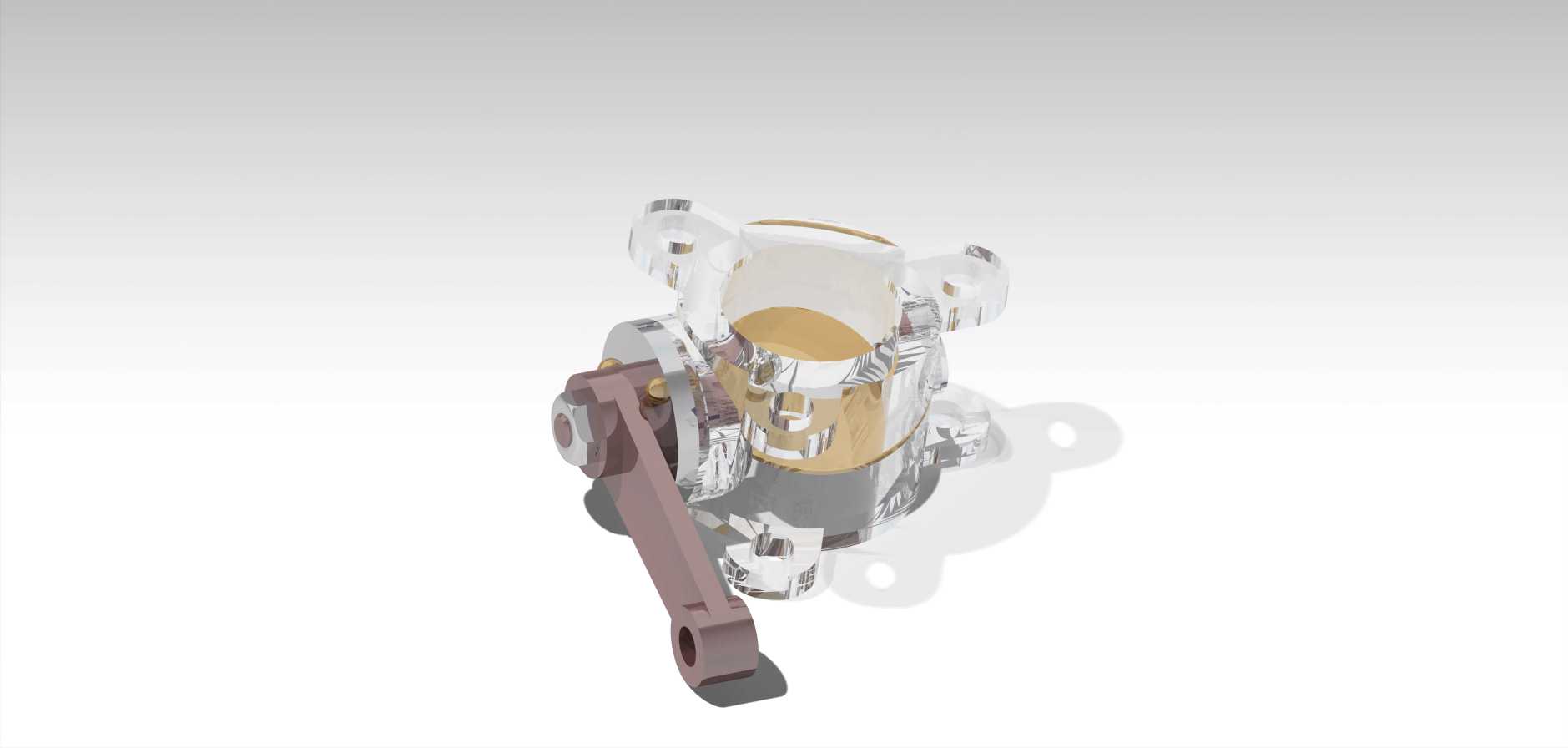

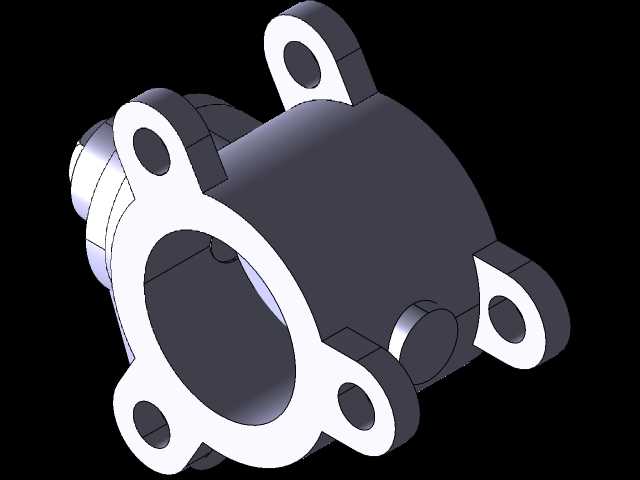

　　在化工、市政给排水、暖通空调、食品制药等流体输送管路系统中，蝶阀是应用占比极高的截流与调节类部件，这款法兰连接式手动蝶阀的三维结构设计，完全围绕现场安装、操作、维护的实际工况展开，可直接用于管路系统的选型校核、装配干涉验证以及后续的生产加工出图参考。从结构功能来看，该蝶阀采用中线型密封结构，阀板绕阀杆轴线做90度回转即可完成全开至全关的动作，相比闸阀、截止阀，其启闭行程更短，操作力矩更小，手动驱动的杠杆式手柄可直接卡接在阀体定位齿盘上，实现不同开度的档位锁定，无需额外配置锁紧机构，适合现场操作人员快速调节管路流量。阀体采用带三个安装耳的法兰连接结构，上端法兰对接执行部件，下端法兰与管路法兰通过螺栓紧固，

　　侧置的安装耳可用于阀件在狭窄管廊内的辅助固定，避免管路振动导致阀件连接松动；设计过程中严格控制了法兰端面的平面度公差，以及阀杆与阀体轴孔的同轴度，确保密封副在启闭过程中无偏磨，有效延长密封件的使用寿命。从安装边界来看，该蝶阀的结构长度远小于同通径的闸阀，轴向安装空间占用更小，适合布局紧凑的管路系统；阀杆采用两段式支撑结构，上下轴孔配置耐磨衬套，既降低了启闭过程中的转动阻力，也避免了阀板在介质压力下出现偏摆，保证密封面的均匀贴合。整套三维模型包含了所有装配零件与总装层级，可直接拆分出单个零件进行工程图导出，也可导入流体仿真软件，对不同开度下的流阻特性、阀板受力情况进行模拟计算，为管路系统的压力损失校核、驱动部件选型提供精准的结构依据。

　　在细节设计上，手柄的握持长度经过力矩核算，在公称压力范围内，操作人员无需借助加力杆即可完成全压差下的启闭动作；阀体流道采用直通式结构，全开状态下阀板与流道方向平行，介质流阻极低，不易积存介质杂质，适合输送含微小颗粒的流体介质；密封件采用可更换结构设计，无需将整个阀体从管路上拆下，即可完成密封件的更换维护，大幅降低现场运维的工作量与停机时间。
