测试版多向行走轮结构三维设计

项目分类:脚轮 发布时间:2021-12-10 ID:453526
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计
  • 测试版多向行走轮结构三维设计

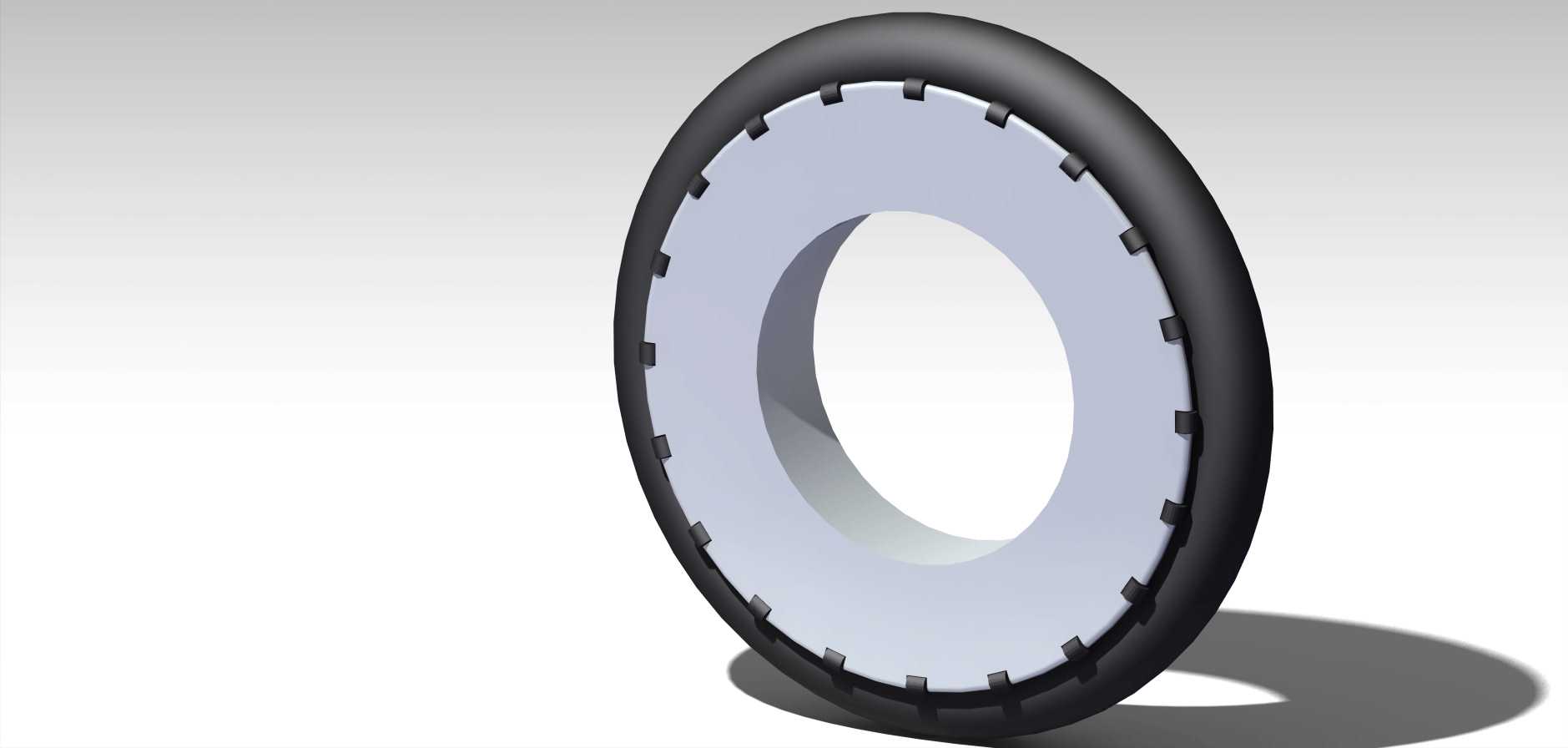

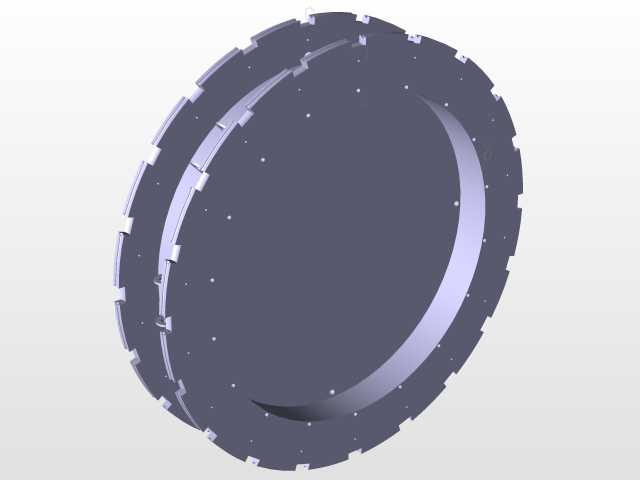

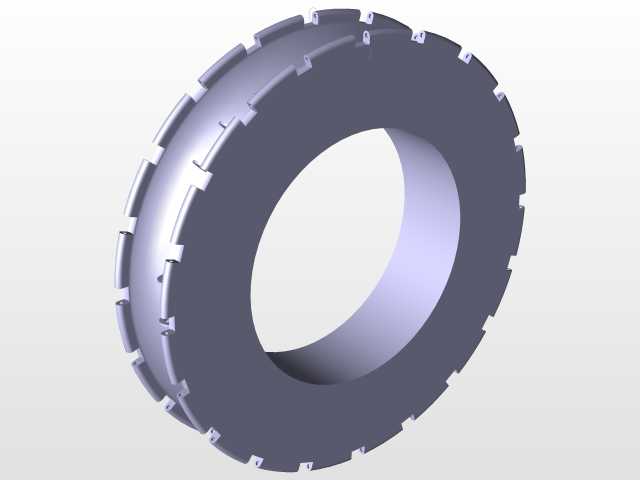

  在仓储物流转运设备、轻型AGV移动平台、车间工位周转台车的行走机构选型中,多向轮是适配窄空间转向、灵活变向移动需求的核心部件,这款测试版多向轮的结构设计,重点围绕小半径转向、平稳承载的实际工况做了针对性的结构优化。从结构组成来看,轮体分为外圈橡胶接触层与内圈金属支撑基体两部分,外圈采用带均匀周向卡槽的橡胶材质,通过卡槽与内圈支撑盘的凸台实现嵌合固定,避免轮体滚动过程中橡胶层与金属基体发生相对滑移,橡胶层的厚度经过适配,既能够吸收地面不平整带来的微小振动,也能保证足够的耐磨性能,适配车间环氧地坪、水泥地面、普通硬化路面等常见工业行走场景。内圈支撑盘采用环形盘状结构,中心预留的安装孔位可适配标准轮轴的装配需求,

  周向均匀分布的凸台结构除了固定外圈橡胶层,也能在轮体承受径向载荷时均匀分散应力,避免局部应力集中导致的基体变形。设计过程中,首先考虑的是轮体的安装边界,中心安装孔的孔径、支撑盘的端面平面度都做了公差预留,能够直接适配现有常规脚轮的安装支架,不需要额外定制转接件,降低设备改造的适配成本;轮体的宽度与外径比例经过调整,在保证足够接地面积、降低行走时轮体对地面压强的同时,不会因为轮体过宽导致转向时的摩擦阻力过大。不同于传统固定脚轮仅能沿单一方向行走、万向轮需要额外回转支撑结构的设计,这款多向轮的周向卡槽结构在测试阶段重点验证了斜向移动、小角度变向时的行走平顺性,当设备需要横向调整位置或者沿斜向路径移动时,

  轮体的接触结构能够减少滑动摩擦占比,降低转向需要的推力,减轻操作人员的劳动强度,对于电动移动平台来说,也能降低转向驱动的功率损耗。目前的测试版本已经完成了基础的轮体结构验证,后续还会针对重载工况下的轮体形变、长时间行走后的橡胶层磨损量、高速移动时的轮体动平衡等参数做进一步优化,现阶段的结构已经能够满足轻型周转设备、测试用移动平台的装配使用需求,在做整机三维装配时,可以直接将该轮体模型导入装配环境,匹配安装支架、轮轴、锁紧组件的位置,快速完成行走机构的整体布局,不需要从零开始绘制轮体的基础结构,能够缩短移动类设备的设计周期。在实际选型匹配时,需要根据设备的整体载重、行走速度、地面工况调整橡胶层的硬度与内圈基体的材质,比如重载场景下可以将内圈基体更换为更高强度的合金材质,洁净车间使用场景可以将外圈橡胶更换为无痕聚氨酯材质,适配不同场景的使用需求。
