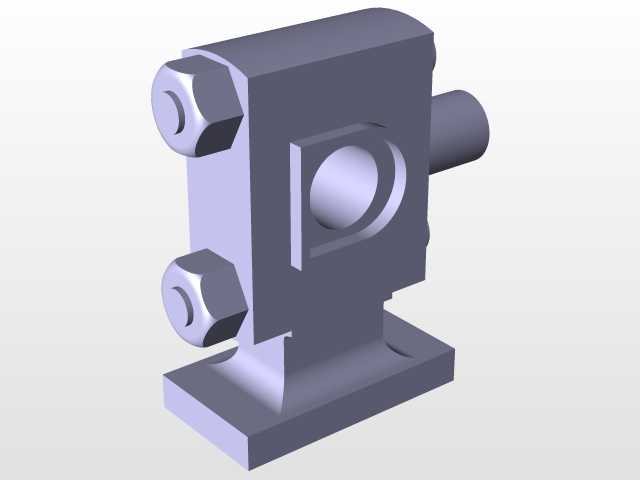

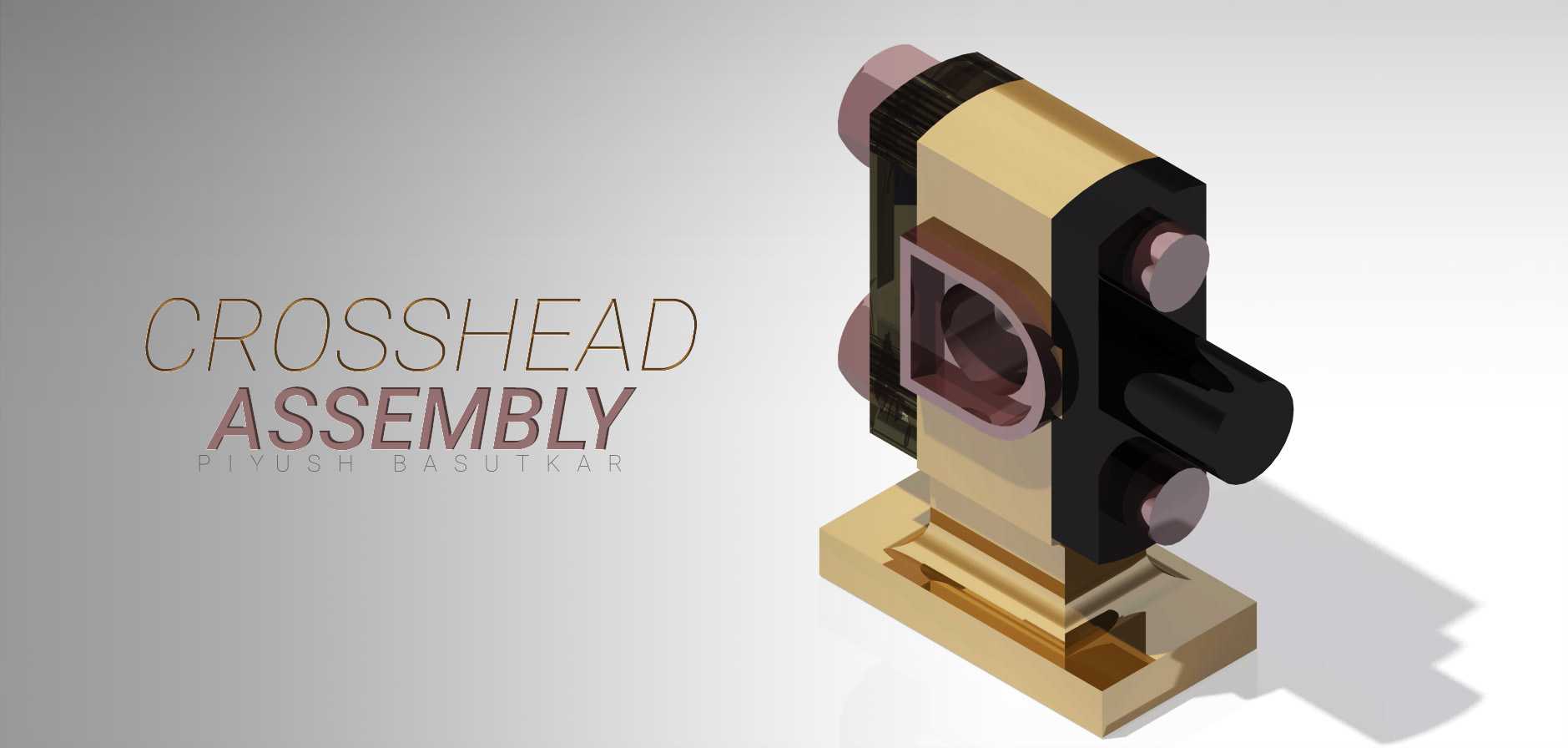

往复式动力传动用十字头组件结构

　　十字头组件是往复式动力设备中连接活塞与连杆的核心传动部件，主要应用在往复式压缩机、内燃机、柱塞泵、蒸汽机车等需要将旋转运动与直线往复运动进行转换的设备场景中，承担着侧向力承载、运动方向导向、动力传递衔接的关键作用，其结构可靠性直接决定整套动力设备的运行稳定性与服役寿命。

　　从实际工况适配角度看，该组件的设计首先要解决往复运动过程中连杆摆动带来的侧向力卸载问题，避免活塞直接承受侧向载荷导致的缸套偏磨、密封件过早失效问题。组件下部的导向滑履结构与设备机身的十字头滑道采用间隙配合，配合间隙根据设备运行线速度、润滑条件、工作温度区间设定，通常控制在0.05mm-0.2mm区间，滑履表面可根据工况需求镶嵌巴氏合金、填充聚四氟乙烯等减磨材料，降低滑道摩擦损耗，同时保证运动过程中不会出现卡滞、偏斜问题。

　　组件中部的主体结构采用整体式刚性设计，内部设置连杆连接销孔，销孔与十字头销采用过渡配合，通过锁紧结构防止销轴在运行过程中出现转动、窜动，十字头销与连杆小头的衬套采用间隙配合，为连杆摆动提供转动自由度，销孔内部设计有润滑油道接口，可接入设备的压力润滑系统，在销轴与衬套的配合面形成稳定油膜，避免干摩擦导致的销轴烧蚀、衬套快速磨损问题。组件上部设置活塞杆连接结构，采用螺纹连接+锁紧防松结构，可调整活塞杆的安装余隙，保证活塞在气缸内的上下止点位置符合设计要求，连接部位的同轴度公差严格控制在0.02mm以内，避免活塞杆运行过程中出现偏摆，影响气缸密封效果。

　　从安装边界来看，该组件的外形尺寸需匹配对应规格的设备滑道内径、连杆小头宽度、活塞杆直径参数，滑履的导向长度设计为滑道直径的1.2-1.8倍，保证导向过程中不会出现倾覆力矩过大的问题，组件整体做动平衡校正，减少高速往复运动过程中的振动冲击。所有配合面的粗糙度、形位公差均按照动力传动部件的精度要求设计，受力部位做强化处理，能够承受交变载荷下的长期冲击，满足设备连续运行的强度与刚度要求，不会在运行过程中出现变形、断裂等失效问题。
