自锁式塑料线缆固定夹结构设计

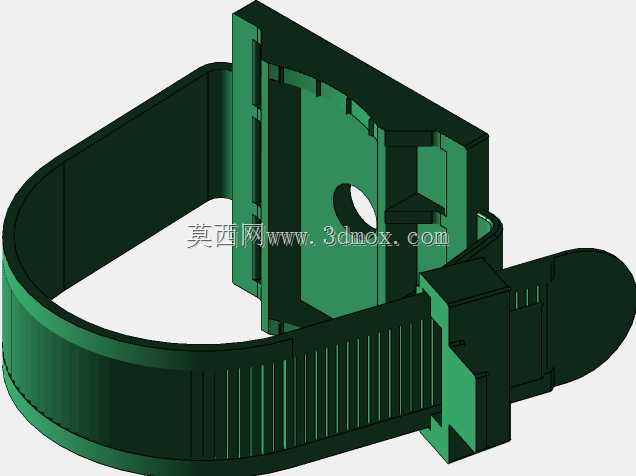

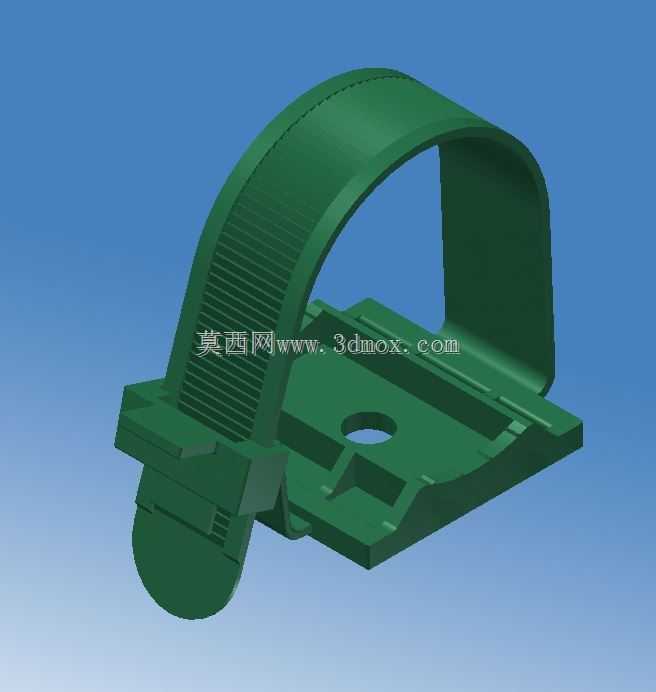

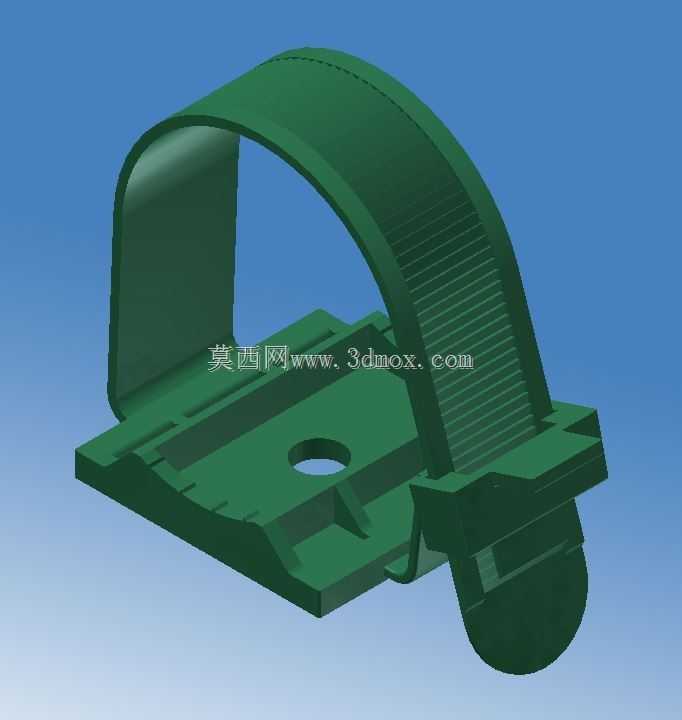

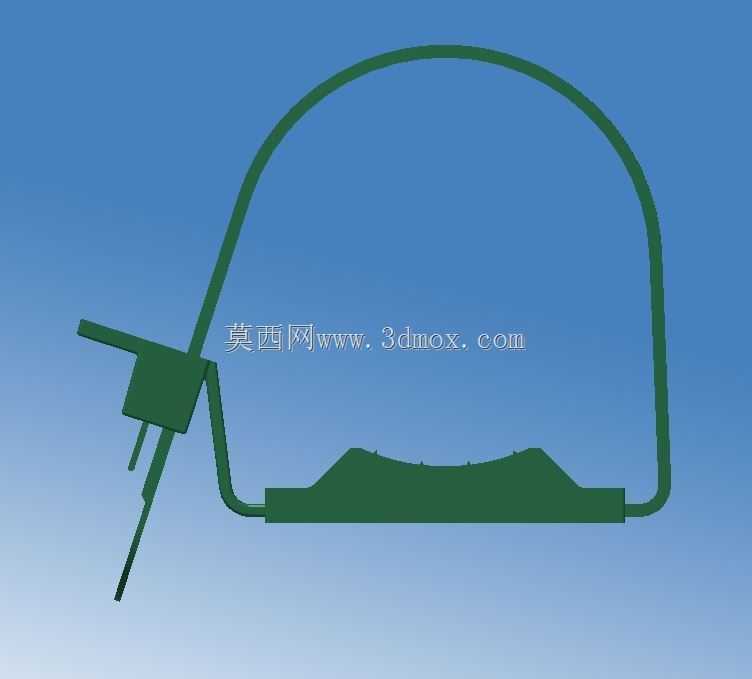

这款塑料线缆固定夹主要应用于电气柜内部布线、机电设备线束整理、通信基站线缆排布、家装弱电走线等场景，核心作用是将多股电缆或单根粗线缆牢牢固定在安装基面，避免线缆受外力拉扯移位、长期晃动磨损绝缘层，同时能让布线走向规整有序，方便后期线路检修与维护，在低压配电、工业自动化、家电制造等领域的线束装配环节应用十分广泛。产品采用一体式自锁绑带与底座结合的结构，弧形绑带内侧设计有连续的止退棘齿，穿入底座的锁扣结构后可根据所夹持线缆的实际外径自由调节收紧范围，适配不同线径的电缆固定需求，收紧后棘齿与锁扣内的卡舌咬合，不会受线缆张力、设备振动影响出现松脱，固定可靠性远高于普通扎带，且可反复拆装调整，不会像一次性扎带那样拆卸即损坏，能适配设备调试阶段的线路调整需求。底座部分采用平板式安装结构，中心预留圆形安装孔，可通过螺丝穿过孔位将夹体固定在机柜壁板、设备机架、墙面等安装基面上，底座与绑带衔接处做了加厚过渡处理，能承受线缆拉扯时的集中应力，避免长期受力出现连接部位断裂的问题。设计过程中充分考虑了塑料件的成型工艺特性，整体壁厚保持均匀，避免注塑成型时出现缩痕、缺料等缺陷，所有转角位置都做了圆弧过渡处理，既能够提升结构强度，也能避免尖锐边角划伤线缆绝缘层。绑带的弧度经过反复优化，收紧后能与线缆外圆周面充分贴合，不会出现局部应力集中压伤线缆外皮的情况，同时底座的安装边界做了平整化处理，安装后能与基面完全贴合，不会出现翘边、晃动的问题。夹体整体采用工程塑料材质，具备良好的绝缘性能与韧性，既能够满足电气场景的绝缘防护要求，也能在-20℃到80℃的常规工作环境下保持结构强度，不会出现低温脆断、高温软化的问题，适配绝大多数工业与民用场景的线缆固定需求。
