可调式快速压紧拨动夹工装结构

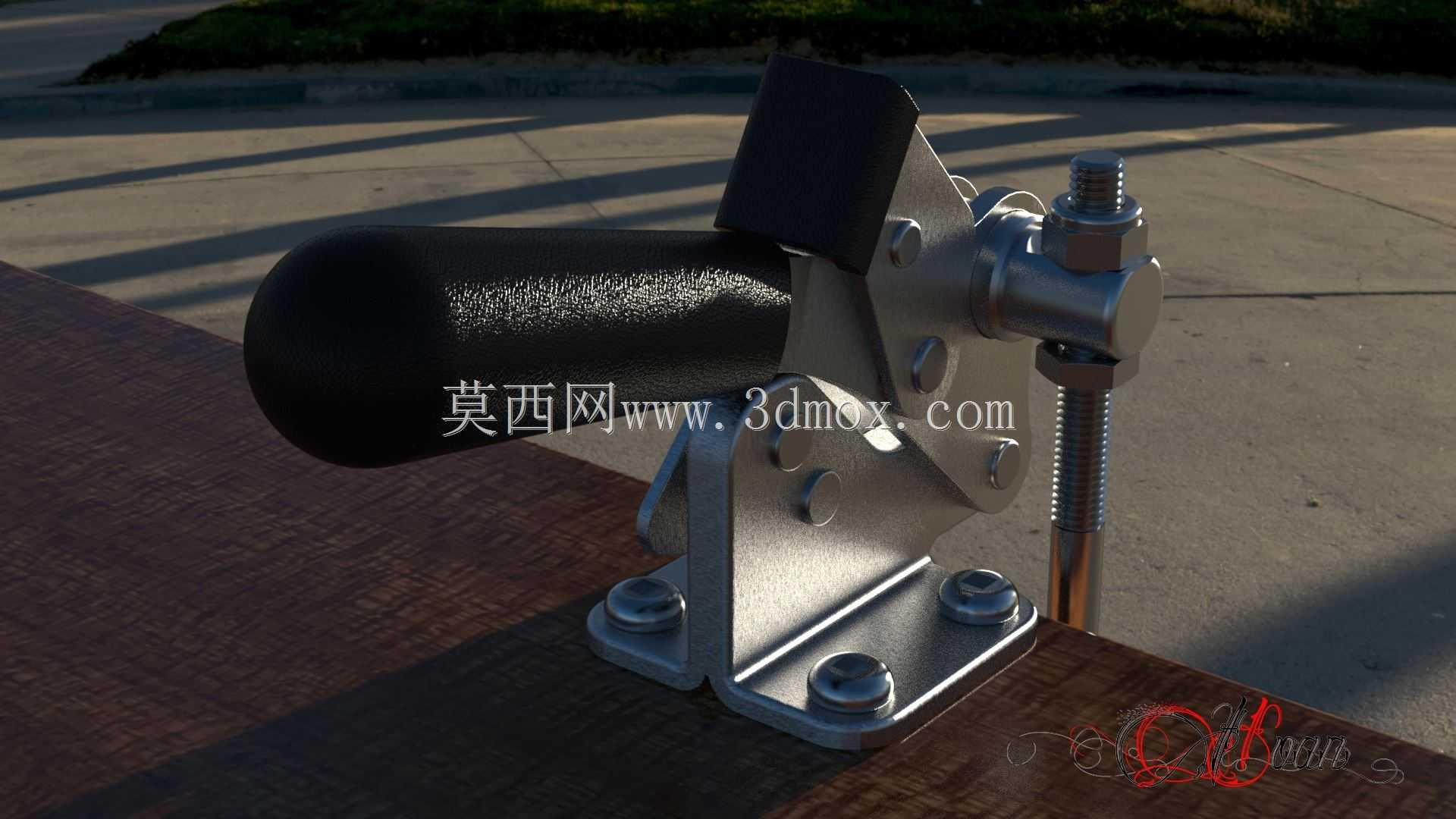

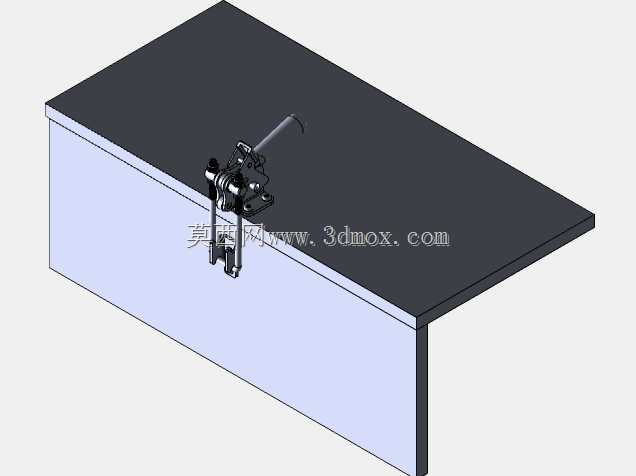

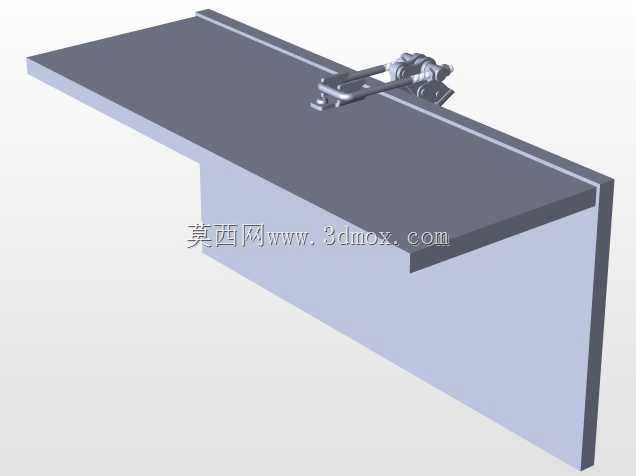

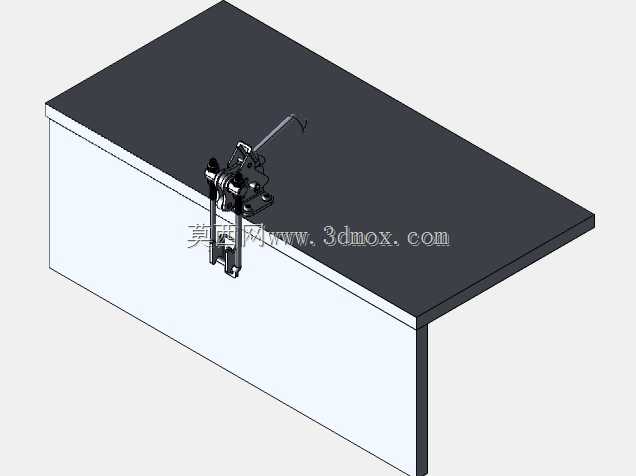

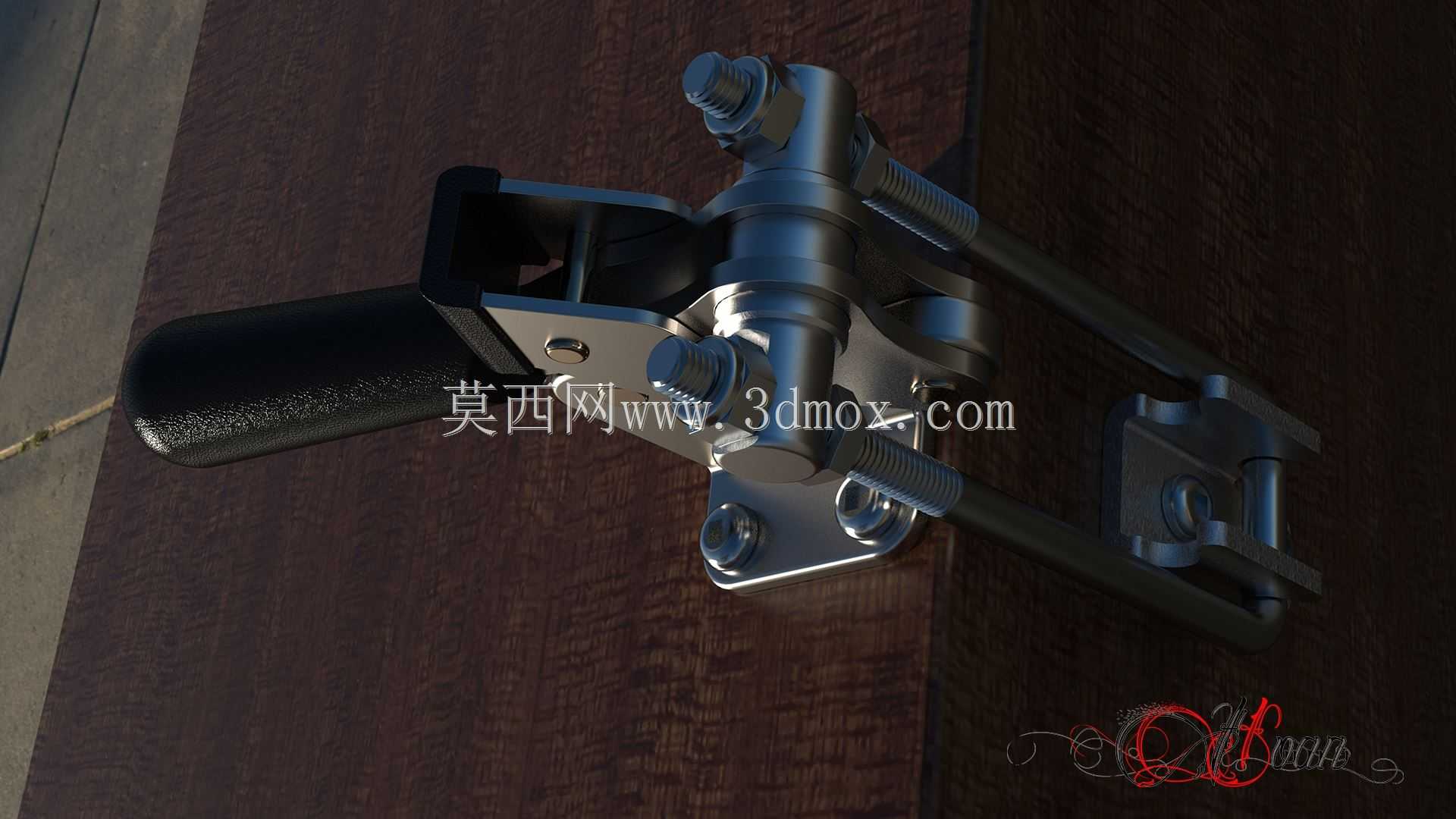

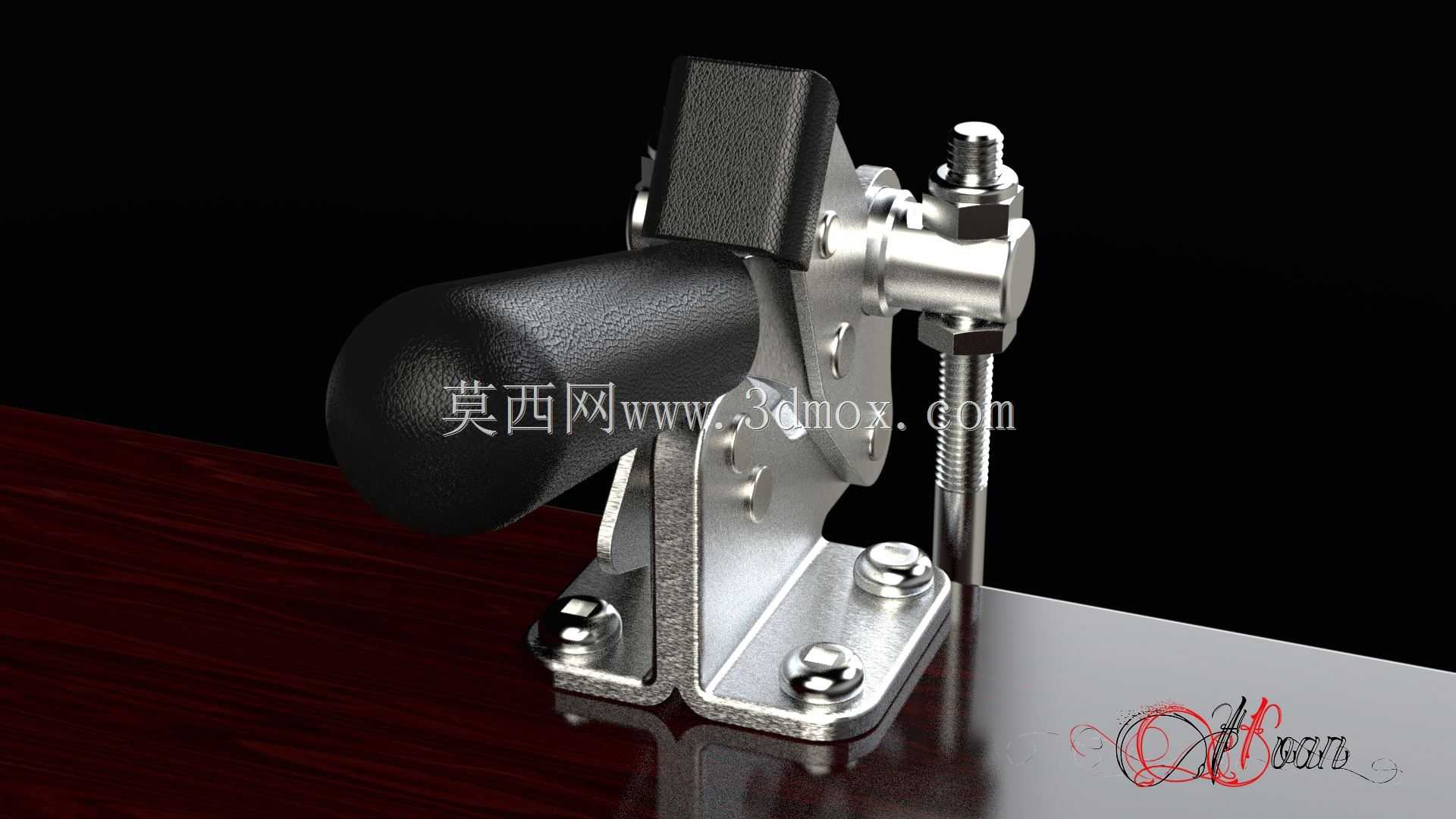

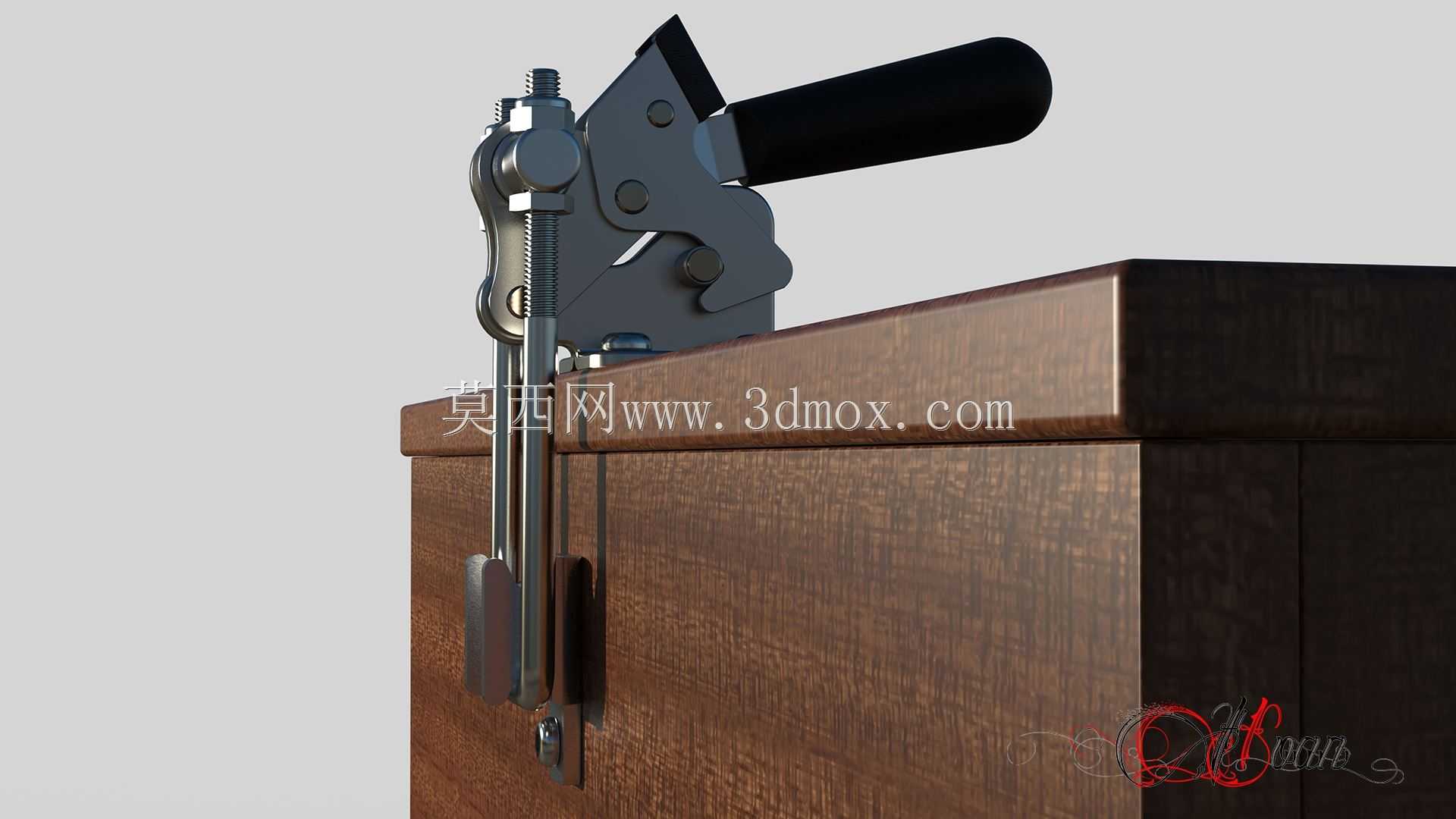

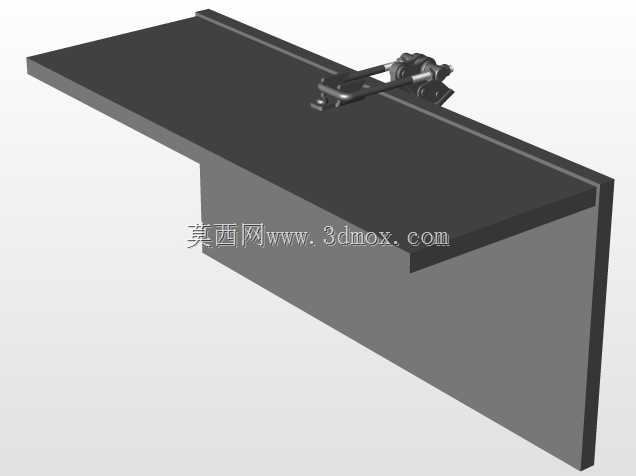

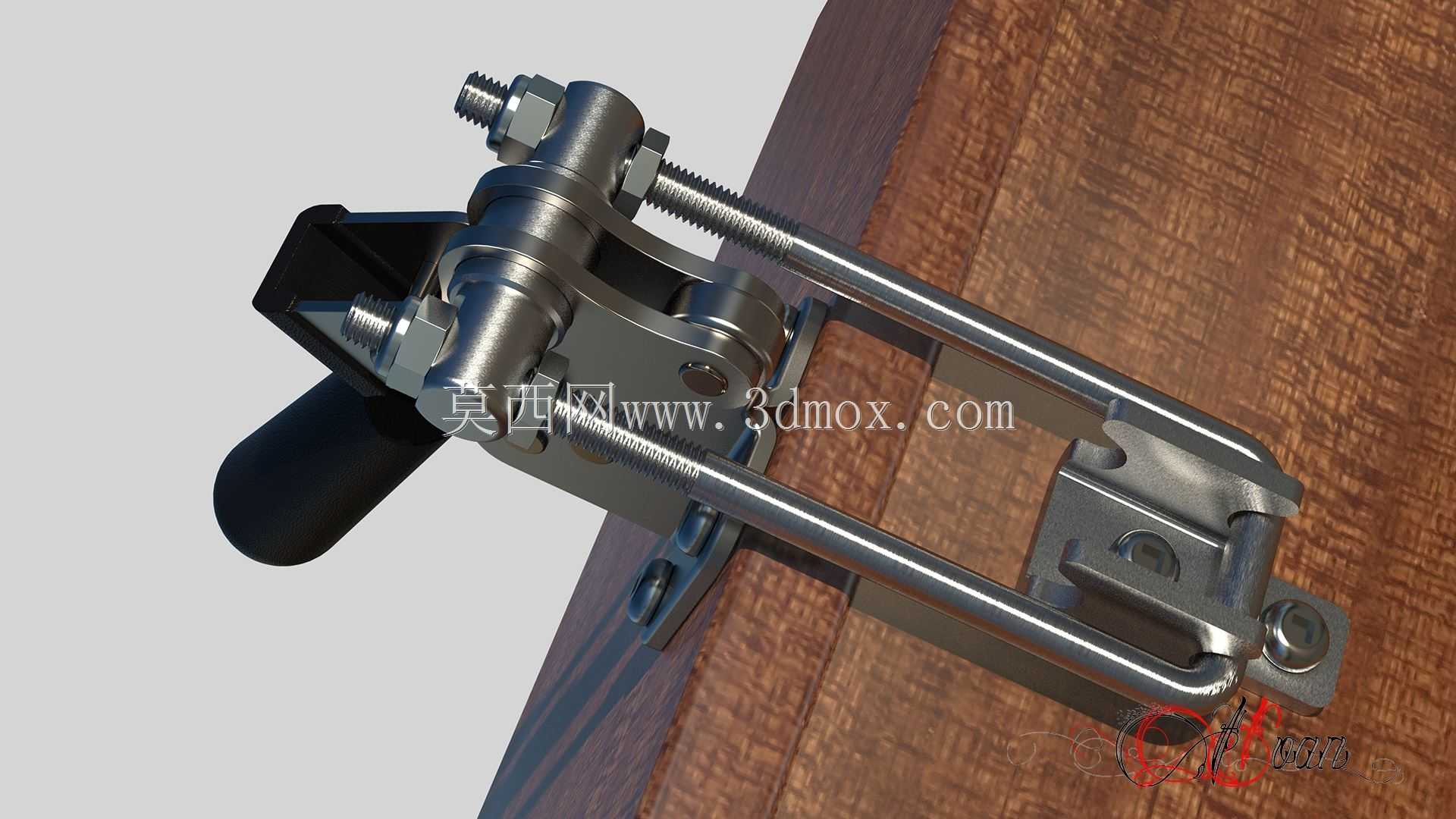

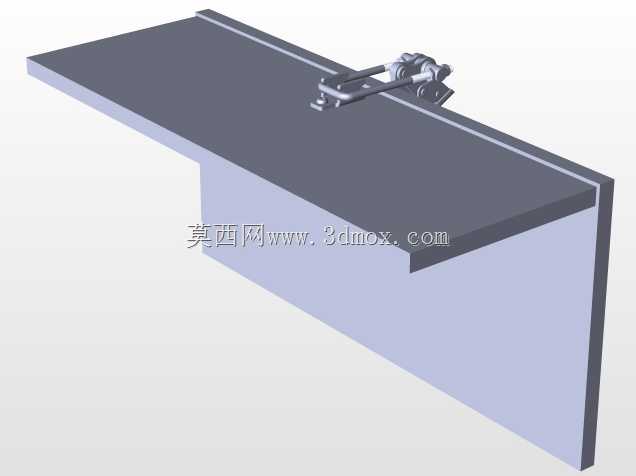

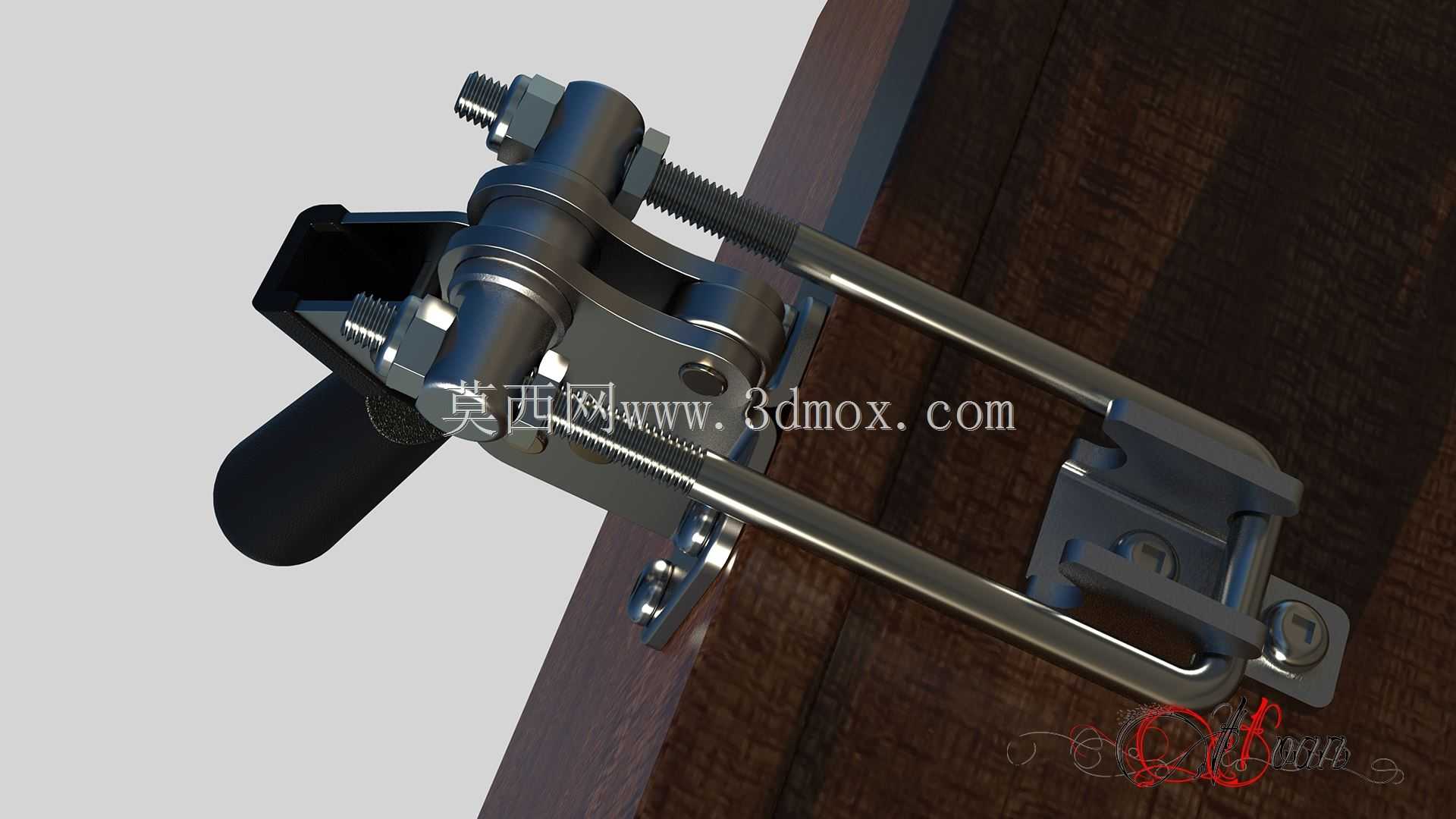

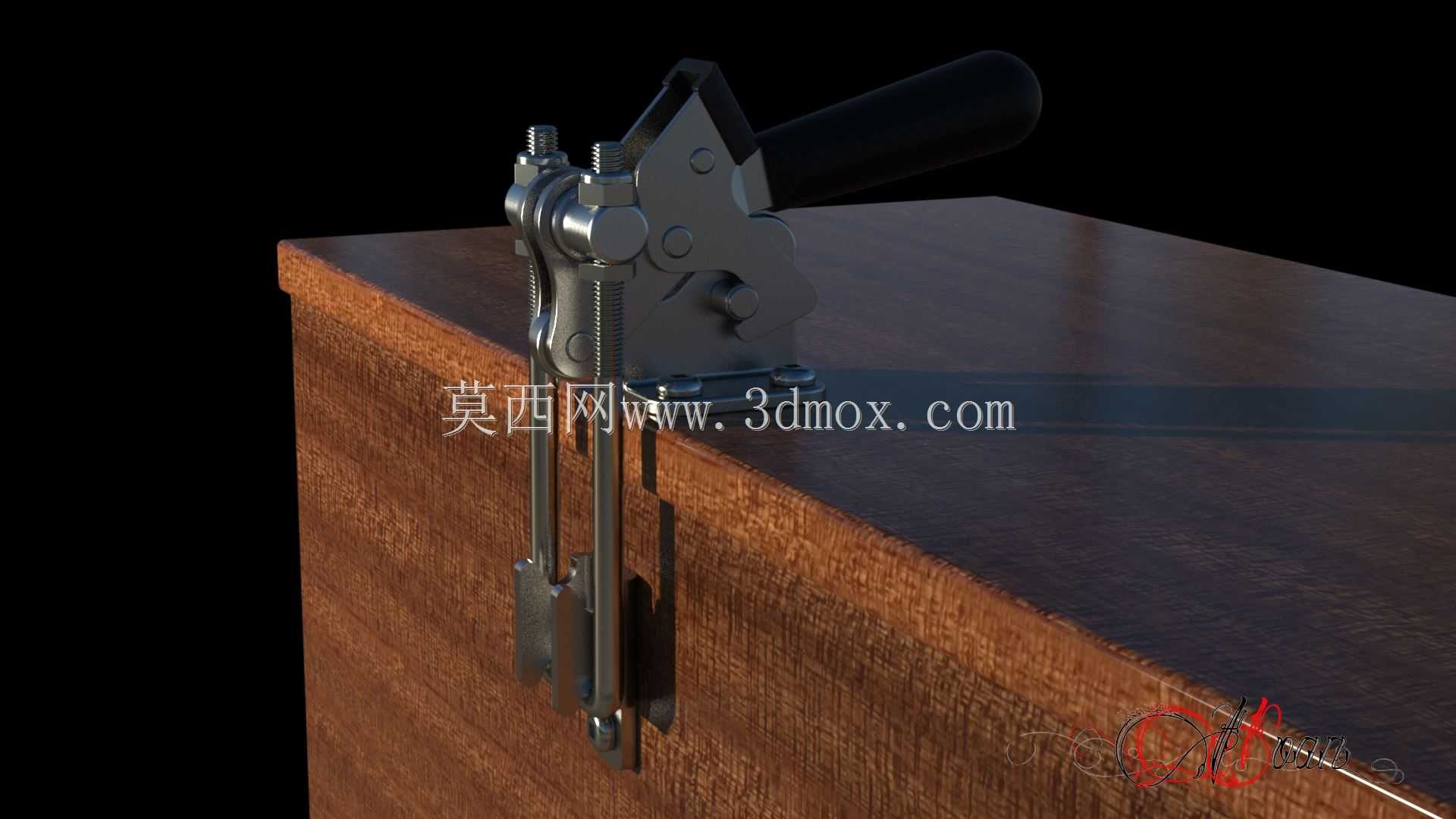

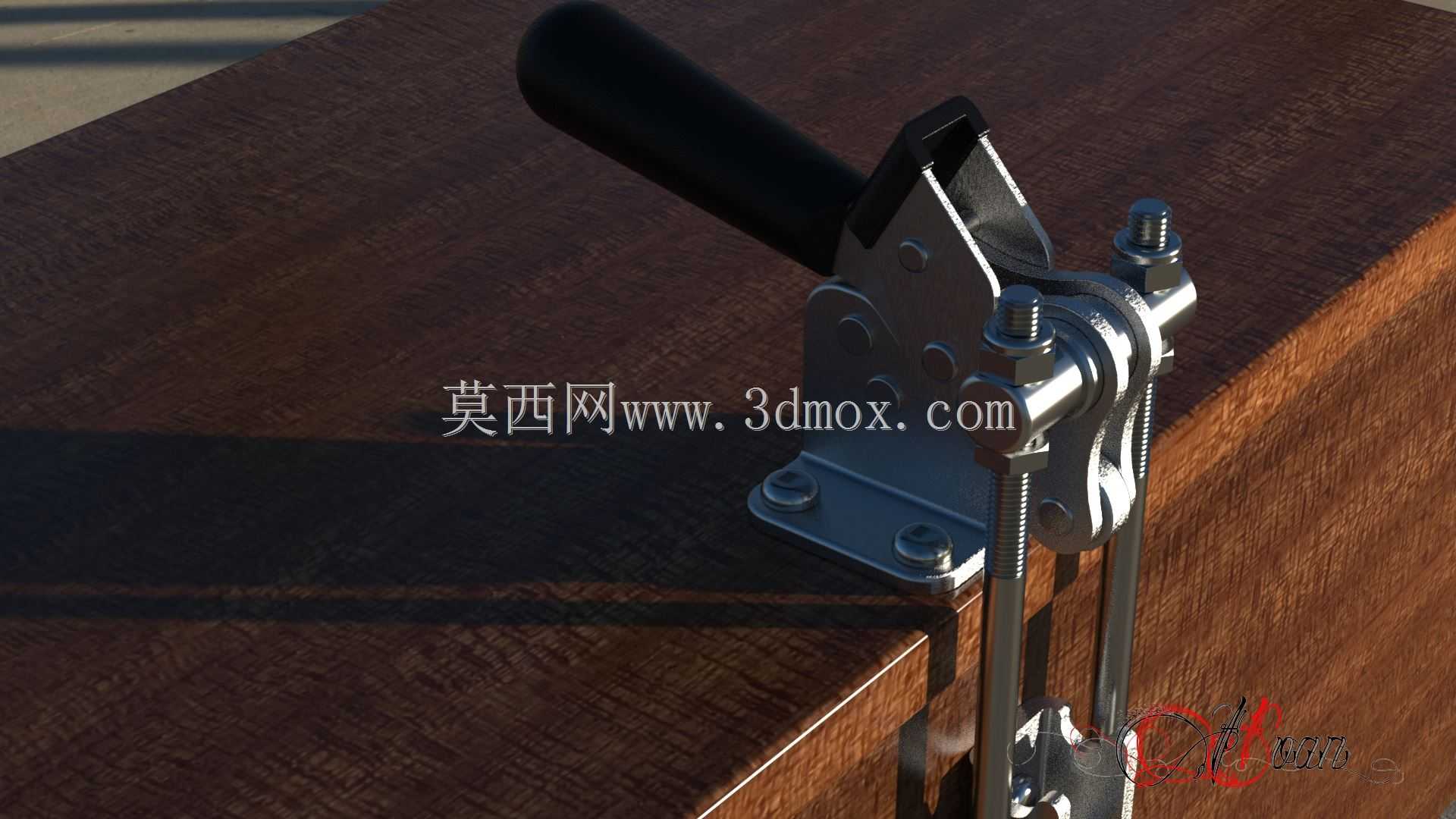

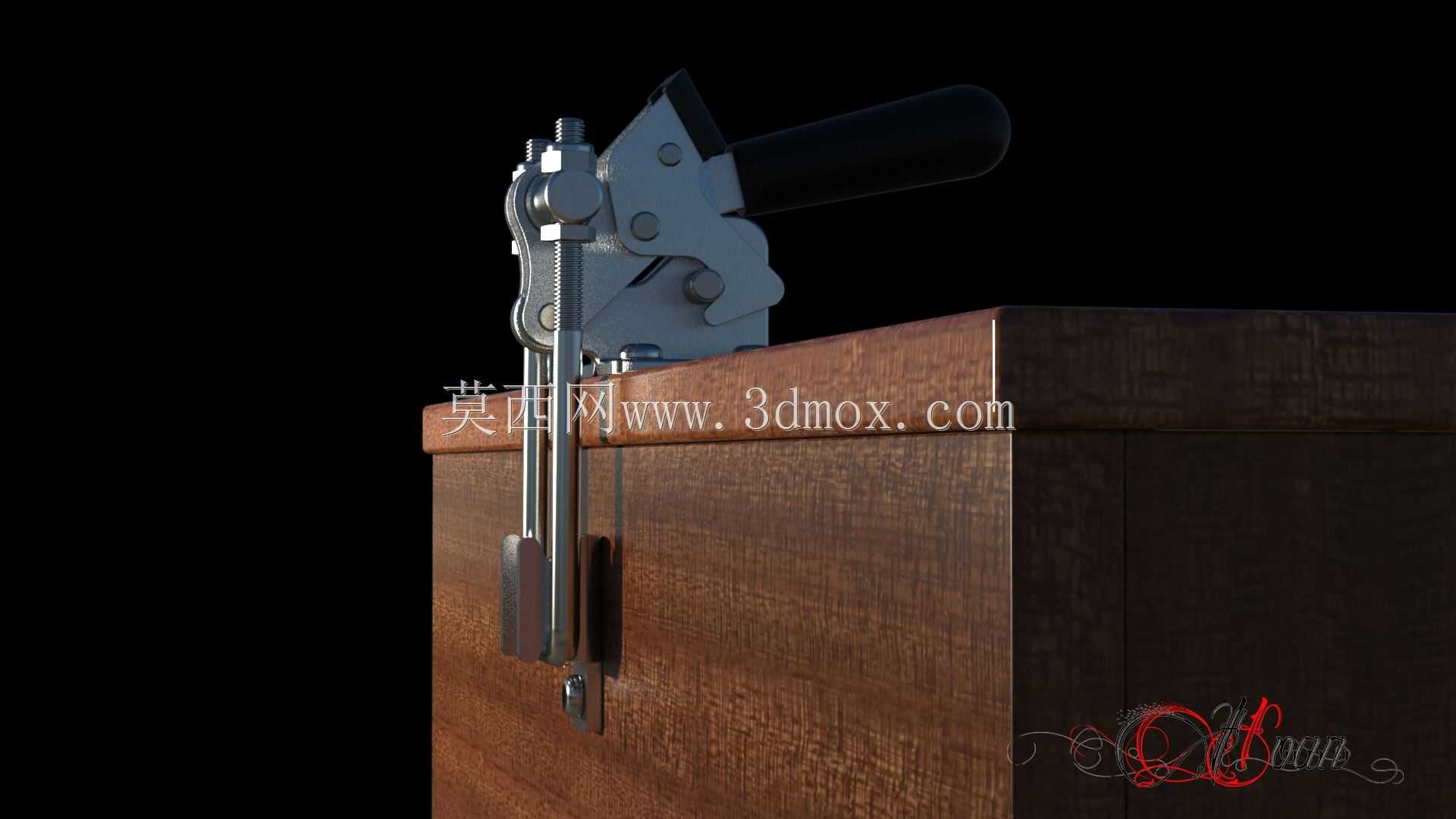

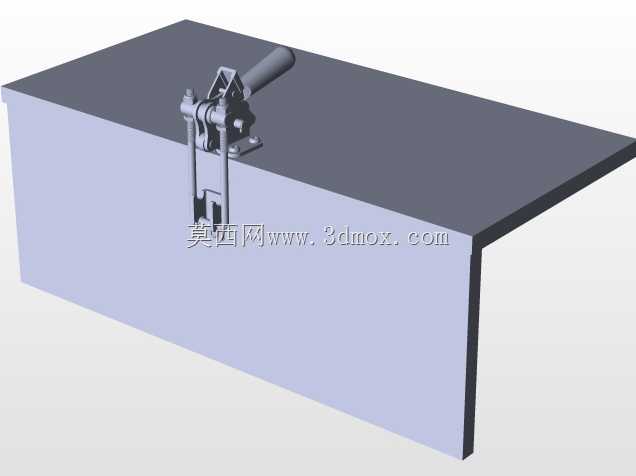

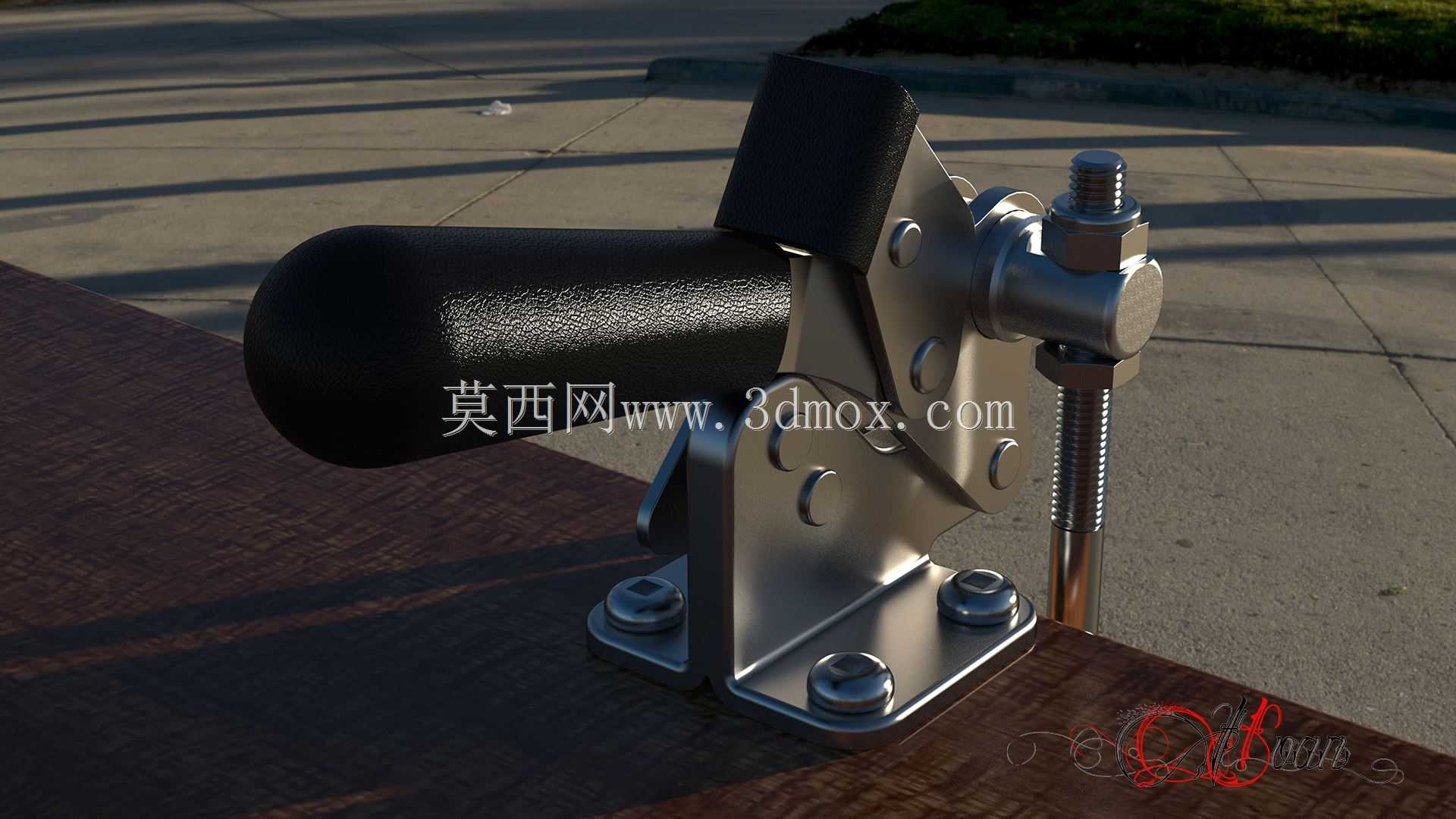

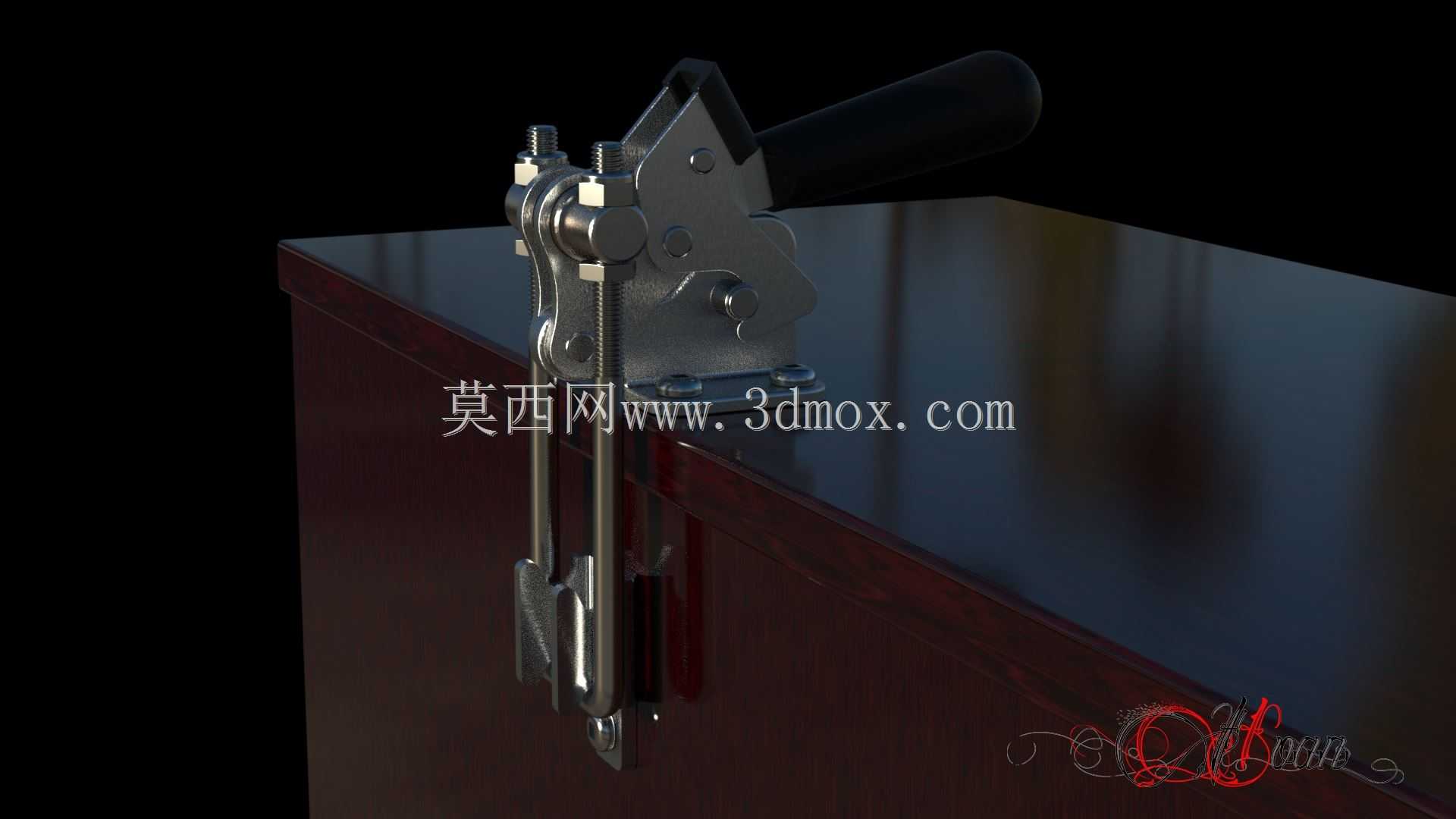

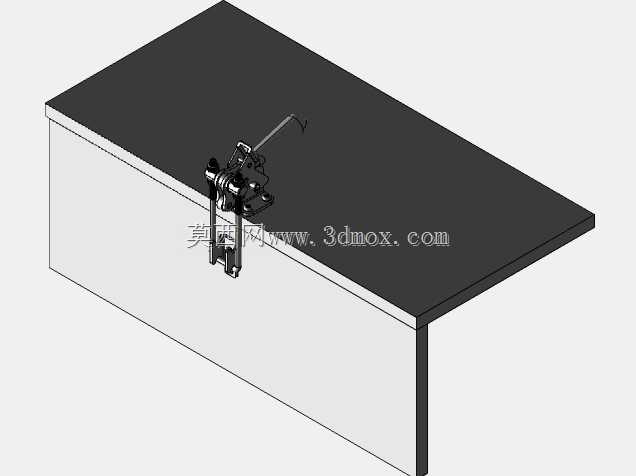

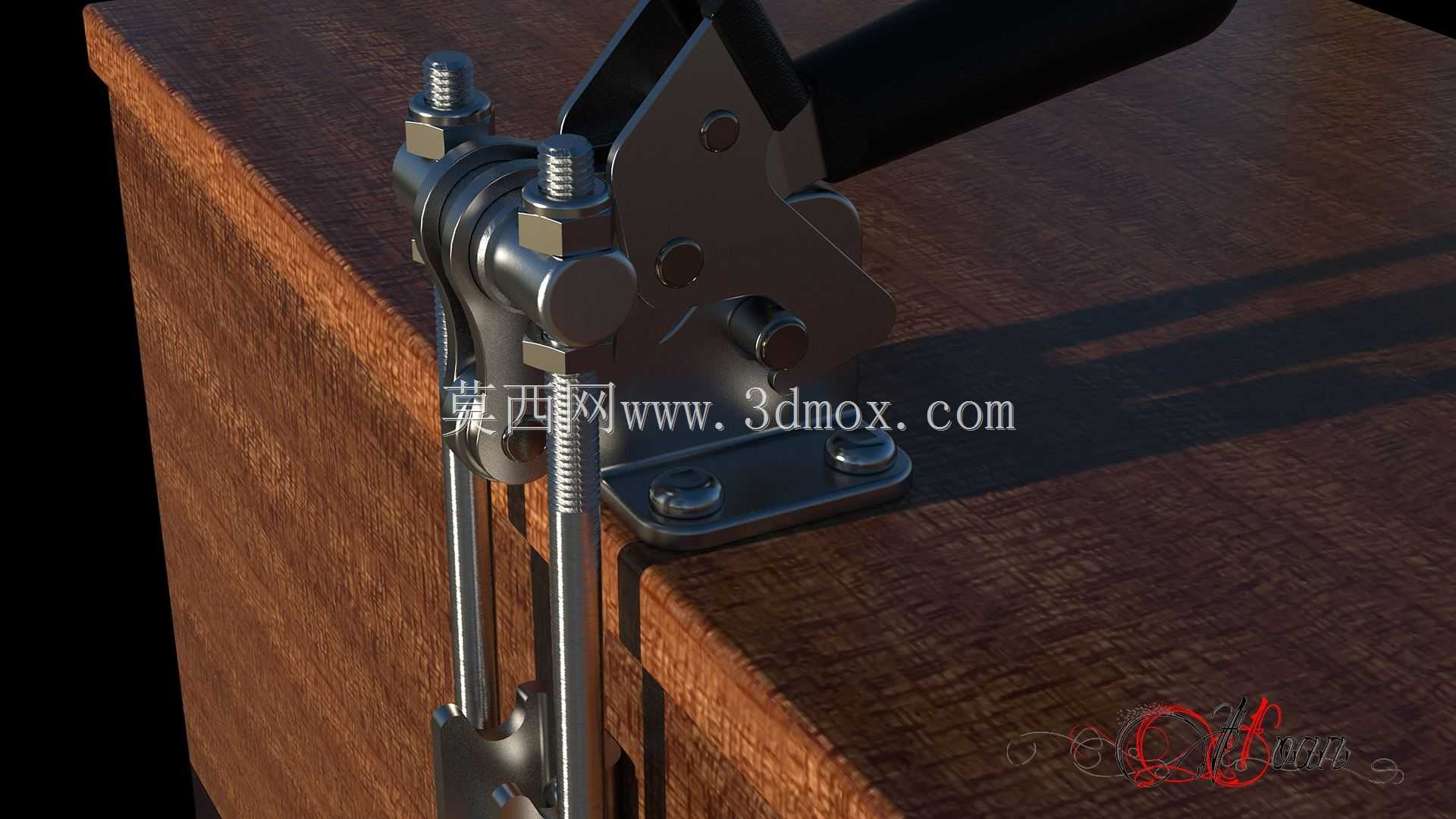

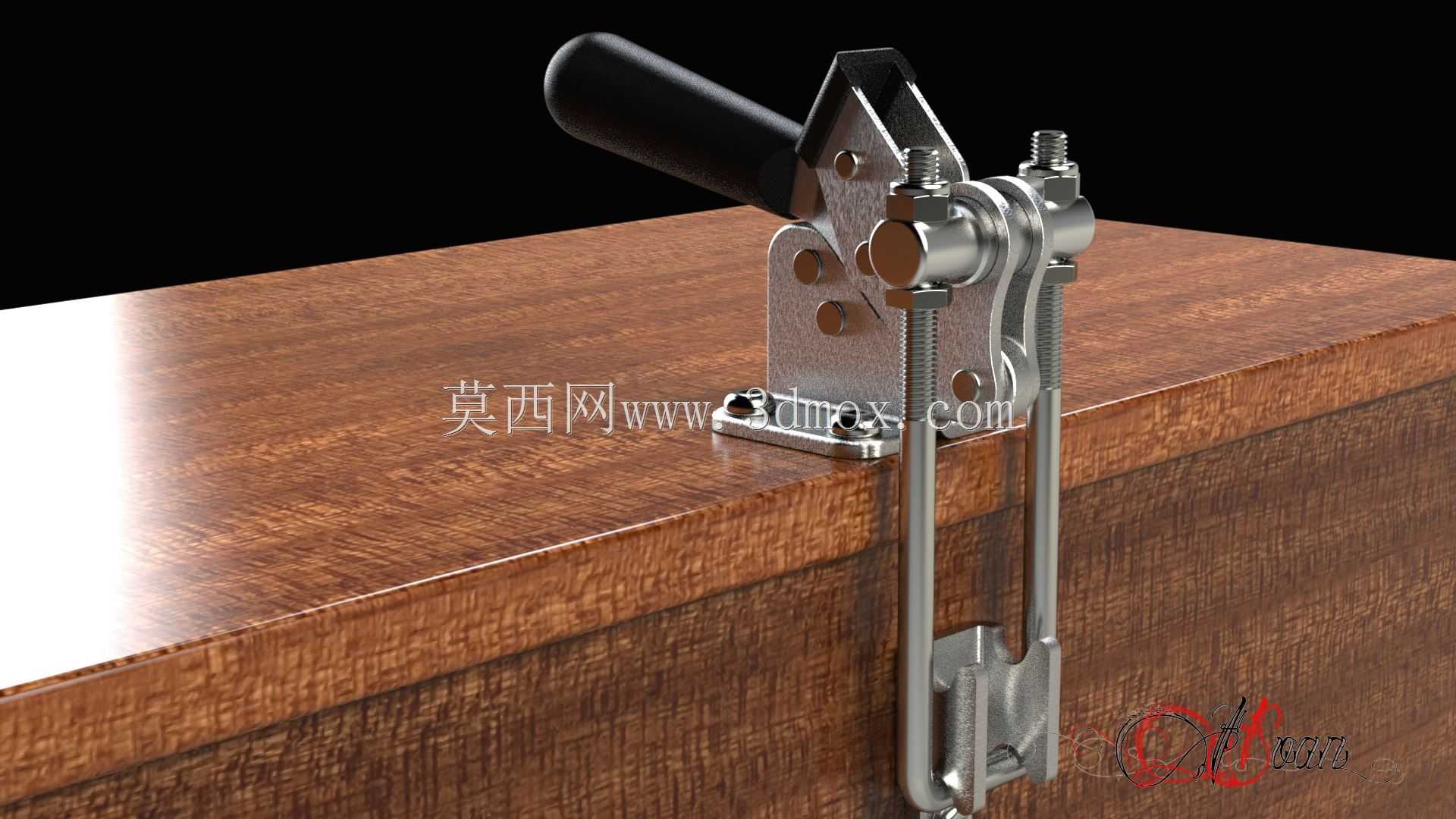

这款拨动夹是工业生产场景中应用极为广泛的快速压紧类工装部件，常被布置在木质、金属材质的工作台台面边缘，或是自动化生产线的工件定位工位、装配流水线的工装板上，也可集成在小型焊接工装、检具的定位基准面旁，承担工件加工、装配、检测过程中的快速压紧与定位功能，能在频繁拆装工件的作业场景中大幅降低操作耗时，提升工位作业效率。从实际使用场景来看，它既可以在五金加工车间里固定待钻孔、待打磨的小型金属零件，也能在木工工坊中压紧待裁切、待胶合的木质构件，还可在电子装配产线上辅助固定PCB板、小型塑胶壳体，适配多行业的小件装夹需求。从功能特性来看，这款拨动夹采用肘节式锁紧结构，依靠连杆机构的过死点自锁原理实现压紧状态的稳定保持，即便作业过程中存在一定的振动载荷，压紧力也不会出现意外松脱，保障作业过程的安全性；夹体前端配备两根可独立调节的压紧螺杆，螺杆上搭配六角锁紧螺母，能够根据待压紧工件的厚度差、表面高度差灵活调整压紧行程，无需额外加装垫片即可适配不同高度的工件装夹需求，适配性更强。在设计思路上，这款拨动夹的底座采用平直安装面设计，预留两个对称的沉头安装孔，可通过螺栓直接固定在工装台面或设备基准面上，安装后整体结构不会出现多余的突出干涉部分；操作手柄采用加长杠杆设计，操作人员仅需施加较小的扳动力即可输出足够的压紧力，降低长时间重复操作的劳动强度；所有铰接转动部位均采用销轴铆接结构，转动间隙控制在极小范围内，反复扳动操作也不会出现明显的旷量，长期使用的结构稳定性更有保障。从安装边界与尺寸适配来看，这款拨动夹安装后底座贴合台面，整体突出安装面的高度适配常规小件装夹的空间需求，两根调节螺杆的中心距经过合理设计，压紧时可对工件形成两点稳定支撑，避免单点压紧带来的工件翘起、偏移问题；操作手柄的扳动行程经过优化，开合状态下不会与周边的其他工装部件、操作工具产生干涉，在紧凑的工位布局中也能顺利布置使用。夹体主体采用高强度金属材质打造，表面经过防锈处理，可适应车间内多油污、多切削液的复杂作业环境，长期使用不易出现锈蚀、结构变形问题，压紧力的衰减幅度极小，能够满足工业场景下高频次、长周期的使用需求。
