越野车辆底盘抗扭旋转悬架结构

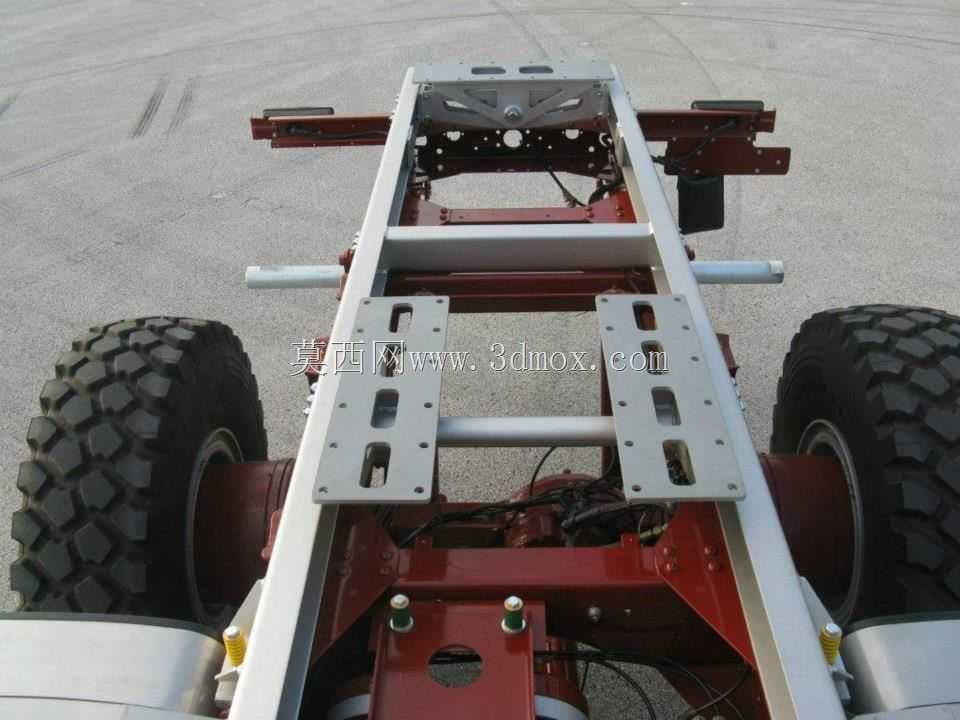

该抗扭旋转系统主要面向非铺装路面行驶场景设计，适配军用越野车辆、户外露营房车、野外作业专用车辆的底盘改装与升级需求，核心作用是在车辆通过凹凸不平的越野路面时，抵消车架受到的不对称扭转应力，避免车架因长期交变载荷出现金属疲劳开裂，同时保证车轮始终与地面保持有效接触，提升轮胎抓地力，减少越野行驶过程中的车轮悬空打滑问题，大幅提升复杂路况下的行驶通过性与车身稳定性。从功能特性来看，这套系统采用多段式铰接承载结构，主体承载梁选用高强度铝合金型材加工，在保证结构抗扭刚度的同时有效降低底盘自重，两侧连接端预留了与原车车架纵梁匹配的安装孔位，中部旋转铰接组件采用耐磨衬套配合密封润滑结构，可在大角度扭转工况下长期稳定工作，无需频繁维护保养，同时设置了扭转行程限位结构，避免悬架扭转角度超出设计阈值造成部件损坏，兼顾了扭转自由度与结构可靠性。在设计思路上，整套结构优先考虑越野场景的极端工况载荷，通过有限元仿真对承载梁的开孔位置、铰接点布局进行了多轮优化，在保证安装兼容性的前提下，尽可能降低结构自重，同时预留了多组标准化安装平板，可适配不同车型的副油箱、储物舱、专用设备的加装需求，无需用户额外打孔改装。从安装边界来看，整套系统的纵向安装长度适配主流非承载式车身的车架轴距范围，横向宽度可根据不同车型的轮距参数调整两侧连接支架的伸出长度，安装时无需对原车车架进行大规模切割改动，仅需通过螺栓将两侧连接支座固定在原车纵梁的对应预留孔位即可完成装配，整体安装高度控制在底盘合理间隙范围内，不会过度降低车辆的最小离地间隙，保证越野通行时的通过性，同时铰接点的旋转轴线与车桥中心保持重合，扭转动作过程中不会与周边的传动部件、制动管路、线束产生运动干涉，适配后可让车辆在交叉轴、炮弹坑等极端越野路况下，车架始终保持相对平稳的姿态，减少车身形变带来的内饰异响、部件松动问题，既满足军用车辆野外复杂地形的机动通行需求，也适配房车用户长途穿越、户外露营的行驶稳定性需求，让车辆在非铺装路面行驶时的操控感与乘坐舒适度得到明显提升。
