汽车传动系统差速器齿轮箱结构

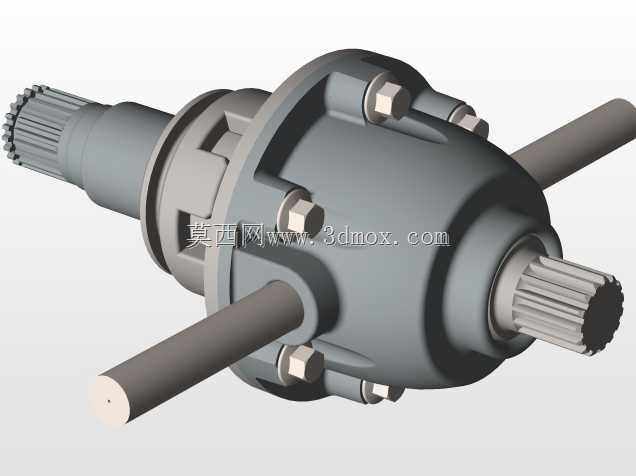

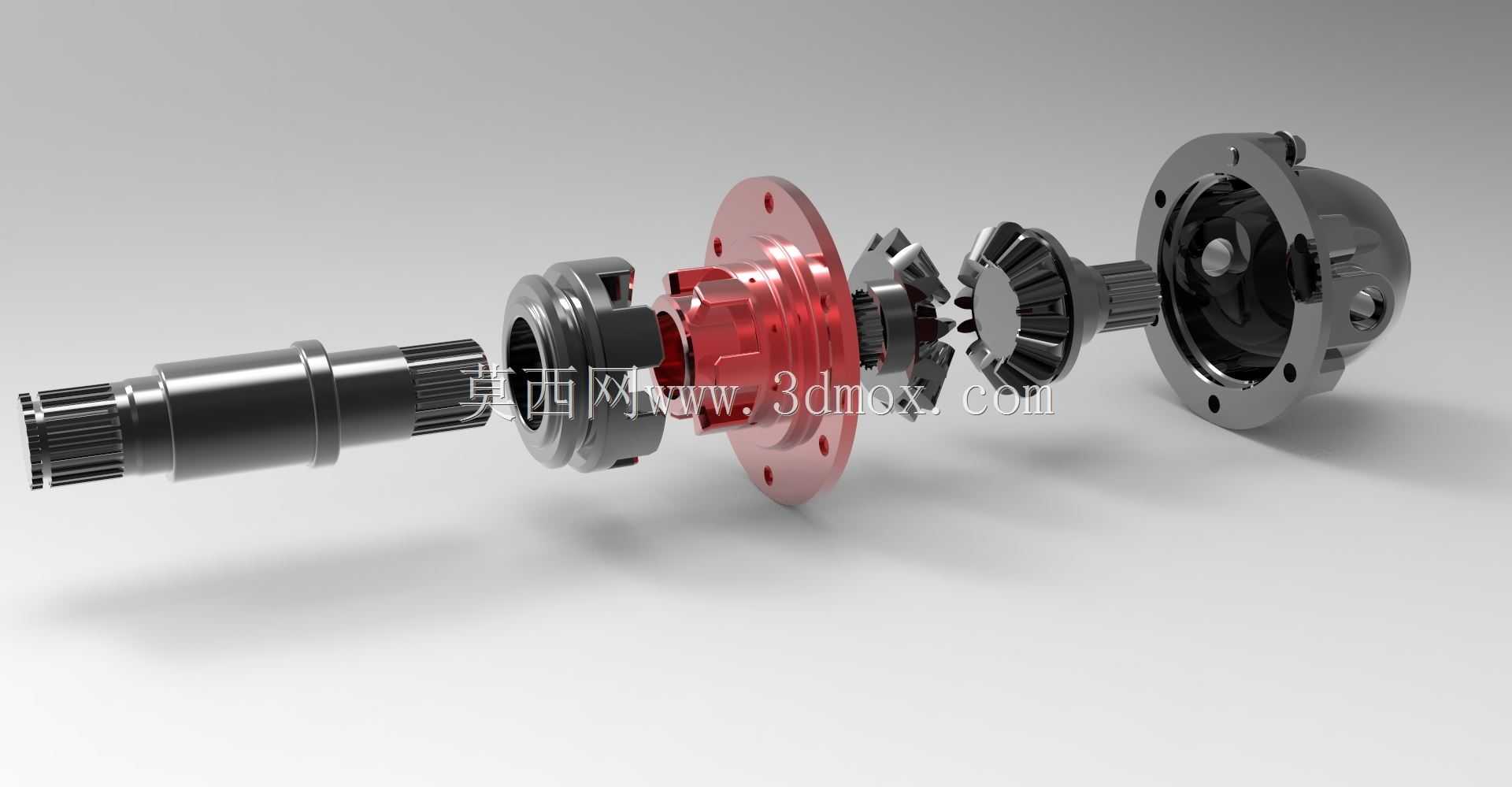

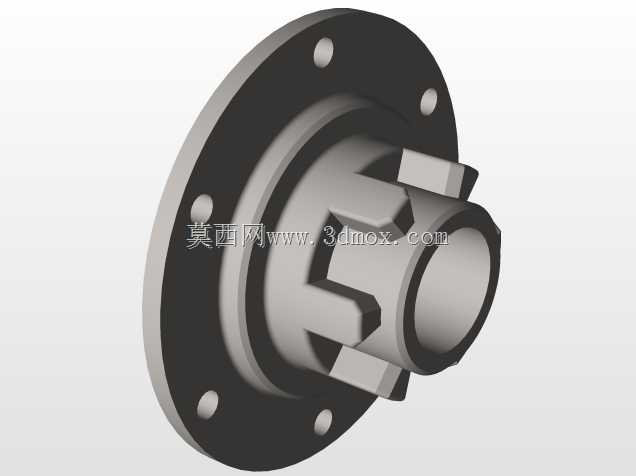

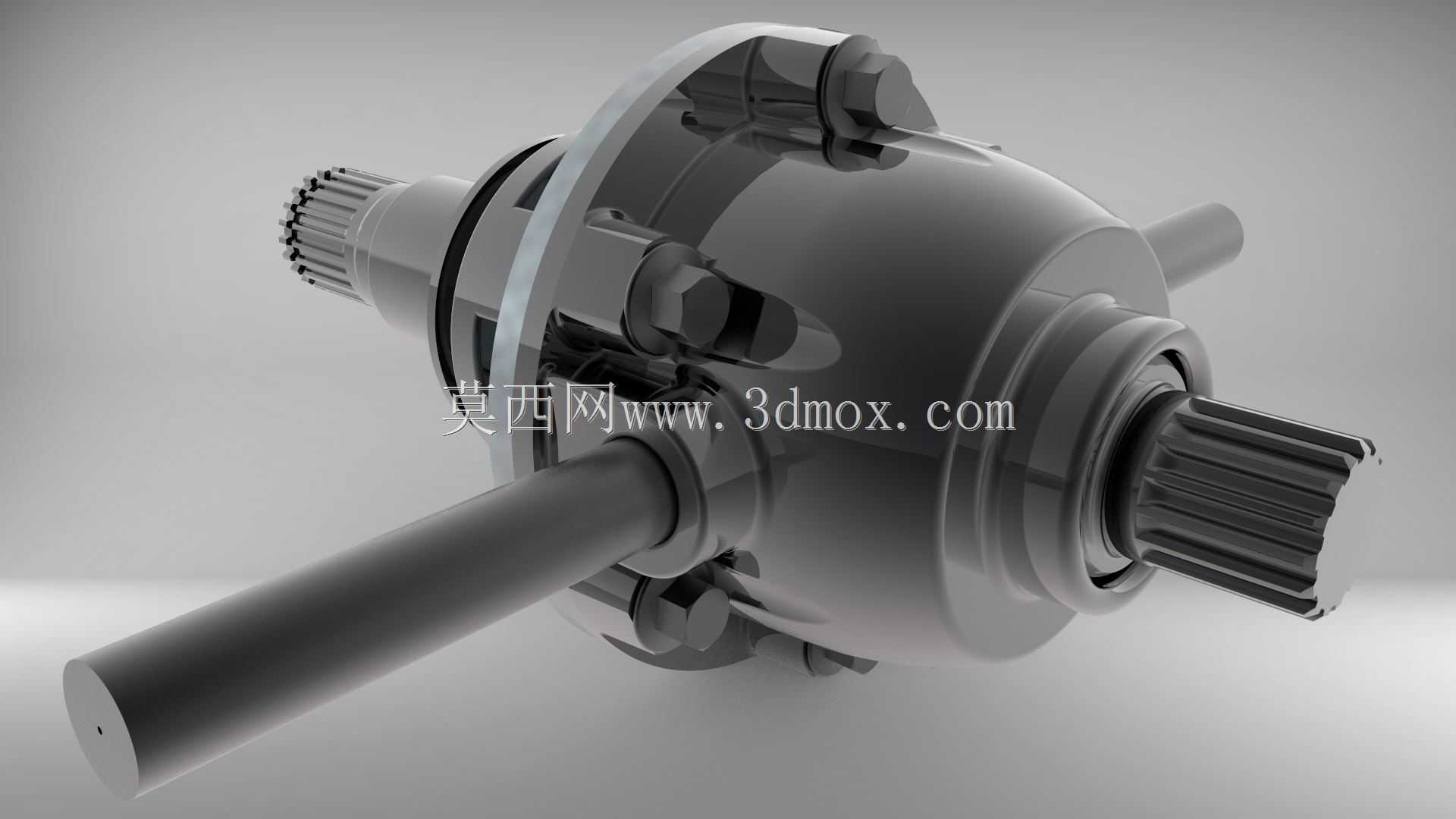

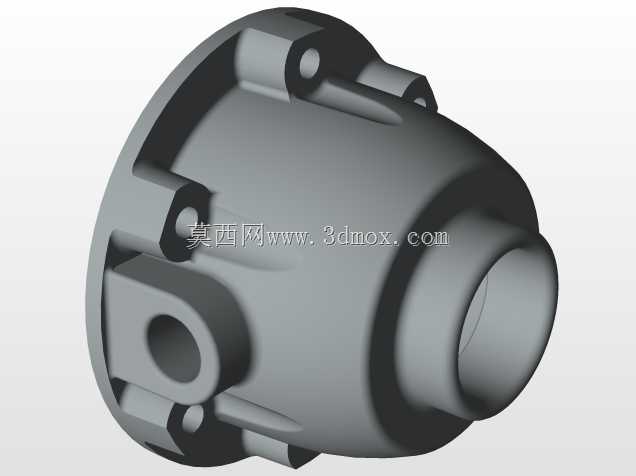

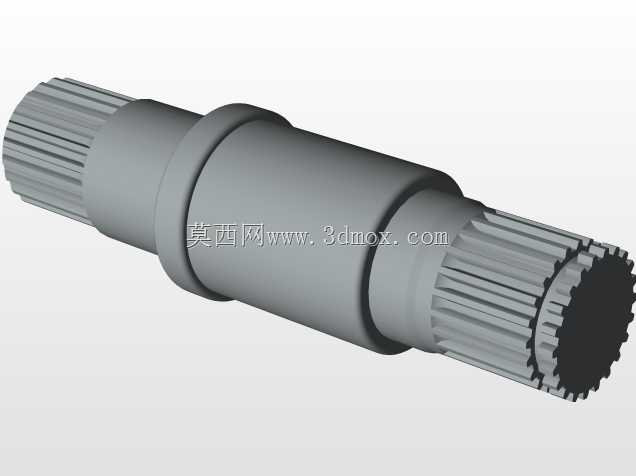

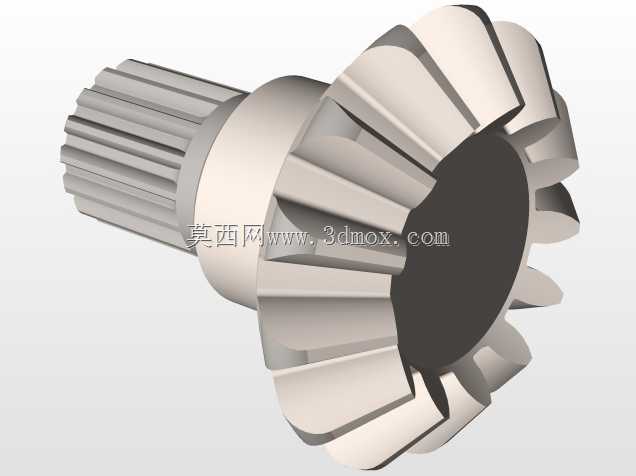

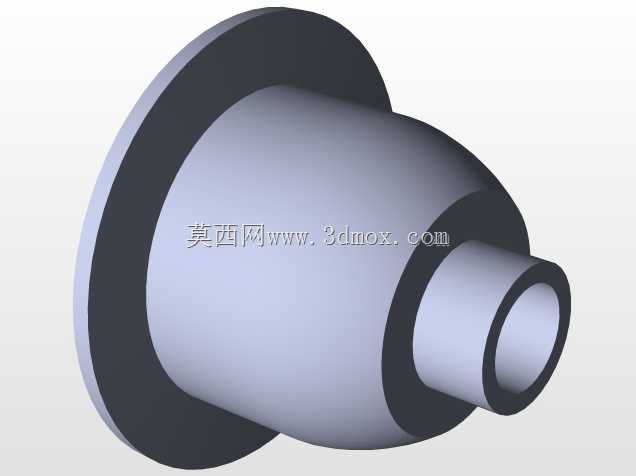

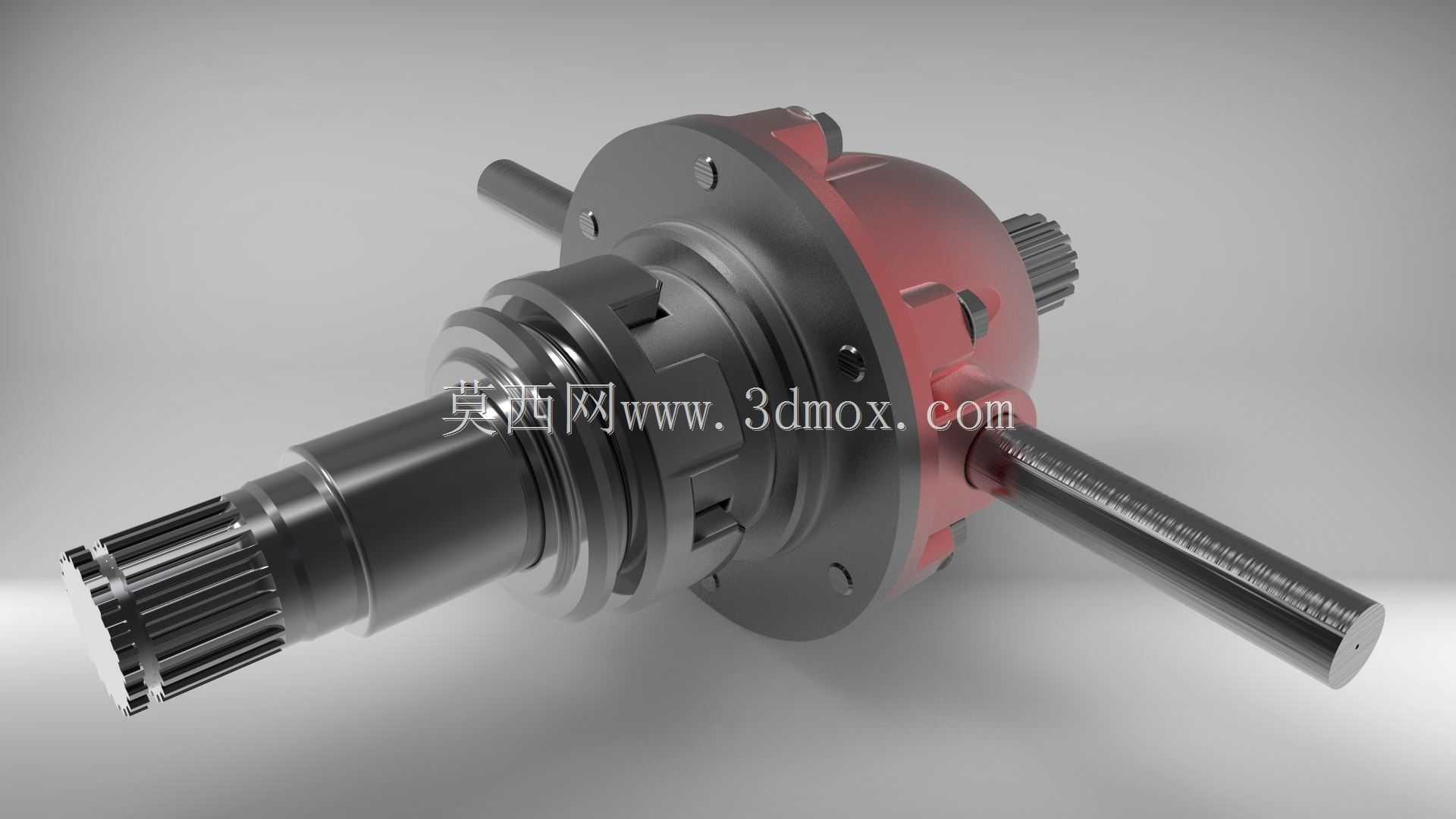

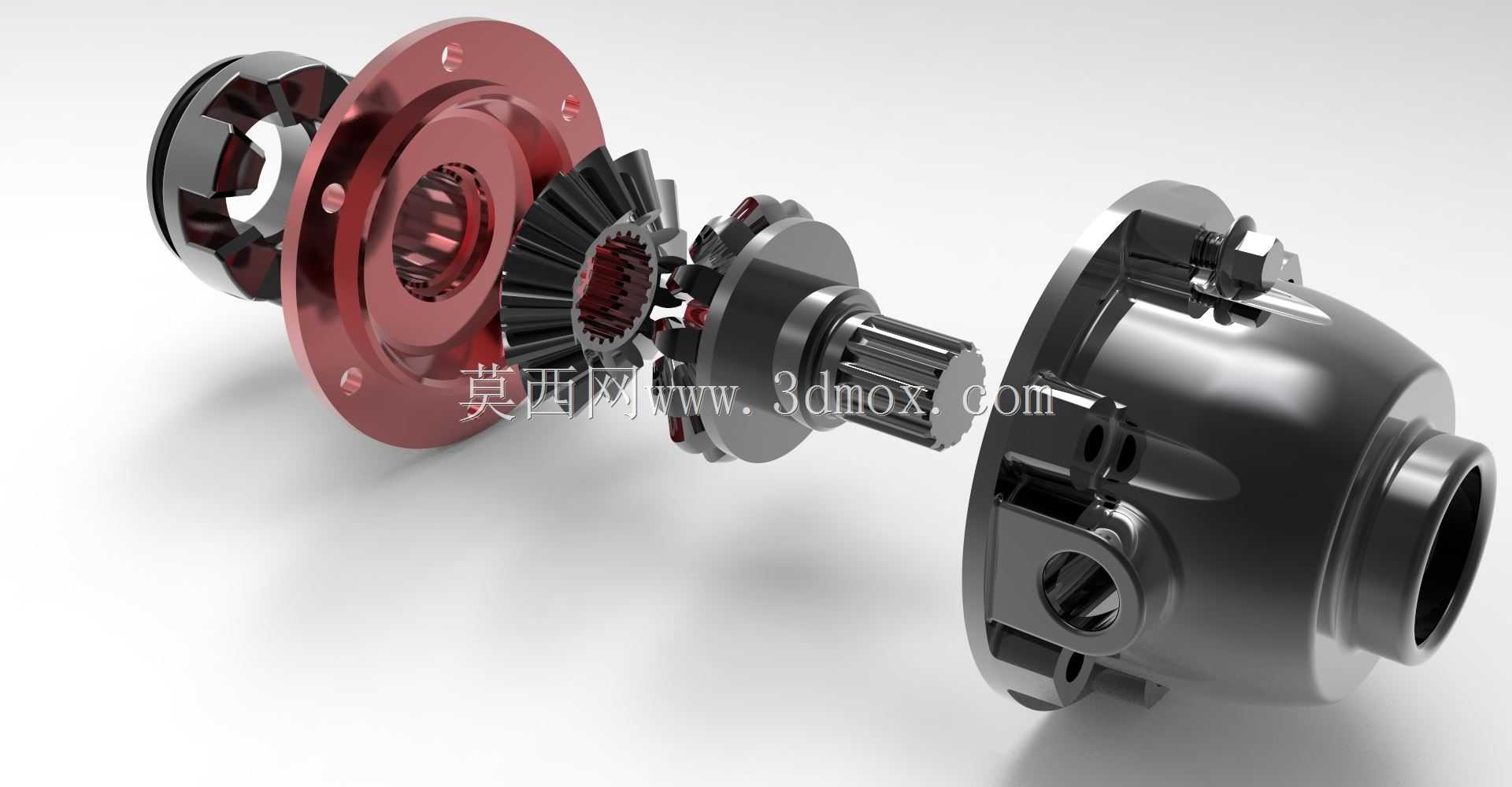

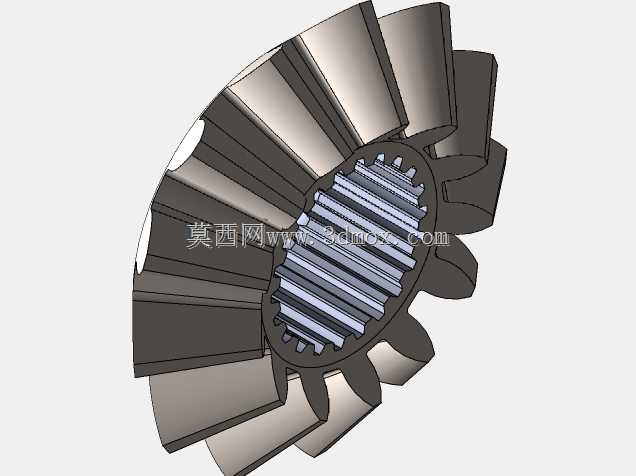

该差速器齿轮箱主要应用于乘用车辆、商用载货车辆的驱动桥传动环节，是车辆传动系统中承担动力分流、转速差调节的核心功能部件，安装于车辆驱动桥的桥包壳体内部，两端连接左右两侧驱动半轴，输入端匹配传动轴传来的发动机输出扭矩。在车辆实际行驶过程中，当车辆进行转弯、颠簸路面行驶或者两侧驱动轮附着条件存在差异时，该齿轮箱能够自动调节两侧驱动轮的转速差，避免轮胎出现滑拖、异常磨损的问题，保证车辆行驶过程中的转向平顺性与动力输出稳定性，同时将主减速器传递来的扭矩放大后分配至两侧车轮，满足车辆不同行驶工况下的牵引力需求。从产品功能特性来看，这套差速器齿轮箱采用对称式锥齿轮结构，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、两端连接法兰与支撑轴承组件，行星齿轮与半轴齿轮采用渐开线锥齿啮合设计，啮合重合度高，传动过程中冲击载荷小，能够承受大扭矩输入下的交变载荷，差速器壳体采用高强度铸钢材质，法兰连接部位设计有均匀分布的螺栓安装孔，保证与主减从动齿轮的连接刚性，齿轮啮合部位预留有充足的润滑储油空间，适配车辆齿轮油的飞溅润滑需求，长时间高负荷运转下也能保证啮合面的油膜覆盖，降低齿轮磨损速率。在设计思路上，这套结构优先考虑了传动效率与安装适配性，整体采用同轴对称布局，输入轴线与两侧半轴输出轴线保持垂直正交，符合传统后驱与四驱车型驱动桥的布置逻辑，各零部件的装配公差经过反复校核，行星齿轮与十字轴之间设计有耐磨垫片，能够抵消长期运转产生的轴向窜动，半轴齿轮与差速器壳体之间也设置有止推垫片，减少齿轮端面与壳体的硬摩擦。从外形尺寸与安装边界来看，整体结构沿半轴轴向的总长度适配常规紧凑型家用车到中型货车的驱动桥桥包内部空间，最大外圆直径匹配主减从动齿轮的安装尺寸，两端半轴连接部位采用标准花键结构，能够直接与市面主流规格的驱动半轴进行插接匹配，壳体外部的连接耳位与轴承安装位的尺寸公差严格按照车桥安装标准设计，不需要额外进行改装即可适配对应吨位车型的驱动桥装配需求，整体结构紧凑，在有限的桥包空间内实现了扭矩传递、差速调节的全部功能，同时兼顾了零部件的拆装维护便利性，拆解时仅需拆除差速器壳体的连接螺栓即可分离内部齿轮组件，便于后期的检修与易损件更换。
