内孔工件专用涨紧式抓取执行机构

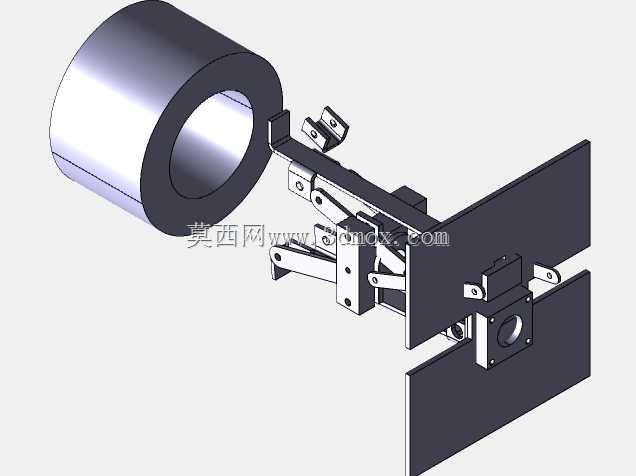

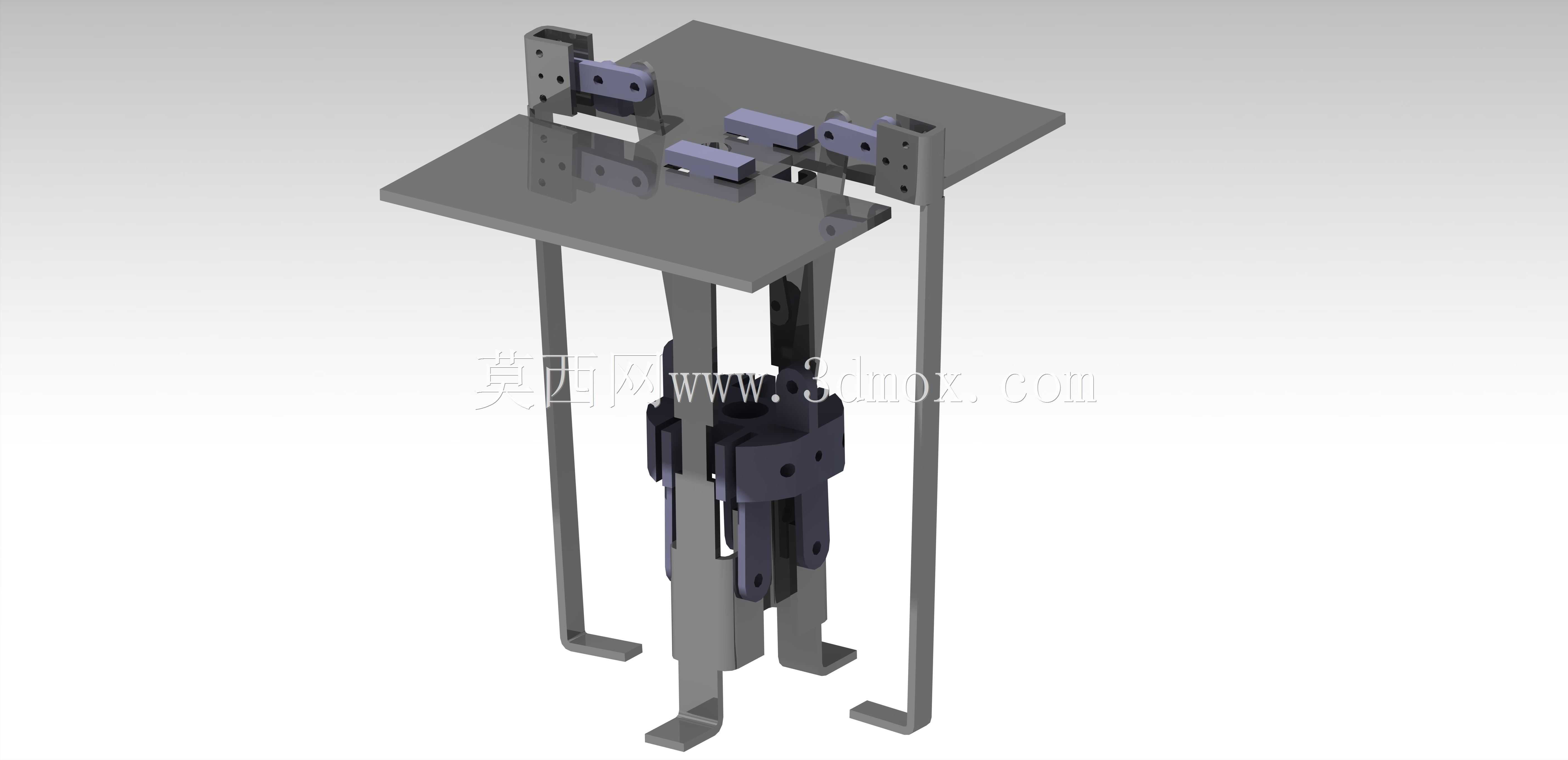

这类内孔抓取机构主要面向带中心通孔的盘类、套类工件的自动化上下料场景，在轴承套圈加工线、齿轮坯热处理转运、电机端盖装配工位中十分常见，相比传统外夹式卡爪，它不会接触工件外圆面，能避免外圆精加工面被夹伤，也适配外圆轮廓不规则、无法从外侧夹持的特殊工件。整套机构采用顶部安装板作为固定基准，安装板上预留了多组螺栓过孔，可直接固定在移栽机械手的末端法兰或者直线滑台的移动滑座上，安装板的长宽尺寸控制在220mm×180mm范围内，不会占用过多末端安装空间，适配多数轻型移栽设备的负载与安装边界。机构的核心动作逻辑是通过顶部的驱动块联动下方的涨紧夹爪，当驱动块向上提升时，夹爪沿内部斜面向外撑开，撑紧工件的内孔壁实现可靠夹持，当驱动块下行时，夹爪在弹性件作用下向内收回，松开工件完成放料，整个动作行程仅需15mm，开合响应速度快，单循环动作耗时可控制在0.3秒以内，满足高速产线的节拍要求。两侧的导向立柱采用冷拉圆钢加工，表面做硬铬镀层处理，配合直线轴承为驱动块的上下动作提供精准导向，避免动作过程中出现偏载卡顿，导向立柱的长度根据夹取深度设计，可适配内孔深度在30mm到80mm之间的各类工件，夹爪的撑开直径范围覆盖25mm到45mm，针对不同孔径的工件仅需更换对应规格的夹爪头即可，无需改动整体主体结构，换型调整时间不超过10分钟。夹爪与工件接触的端面做了网纹滚花处理，增大接触摩擦力，即使工件表面残留少量切削液或者防锈油，也能保证夹持力足够，不会出现工件滑落的情况，夹爪本体采用合金工具钢淬火处理，硬度达到HRC55-60，长期反复涨缩使用也不会出现磨损变形，使用寿命长。整套机构没有复杂的传动结构，所有运动副都做了防尘设计，可适配机加工车间存在少量切屑、切削液飞溅的工况，日常维护仅需定期给导向轴承加注润滑脂即可，维护成本极低。在实际产线布局中，这类机构可搭配水平移栽滑台实现工件在加工工位与料道之间的转运，也可安装在六轴机器人末端完成多工位间的工件流转，相比气动卡盘类的夹持部件，它的整体厚度更薄，在狭窄的设备内部空间也能完成伸入取料动作，不会和周边工装夹具产生干涉。
