内燃机活塞头结构三维数模设计

　　在往复式内燃机的核心运动组件中，活塞头是直接参与燃烧做功、承受交变热负荷与机械冲击的关键部件，其结构设计的合理性直接决定动力输出效率、运行可靠性与整机服役寿命。从实际工况来看，活塞头的顶面直接与高温高压燃气接触，做功瞬间燃气温度可突破两千摄氏度，爆发压力可达十兆帕以上，同时活塞头随曲柄连杆机构做高速往复运动，需要承受往复惯性力、侧推力的周期性作用，因此在结构设计时需要同时兼顾热传导、结构强度、运动导向、密封配合等多重需求。

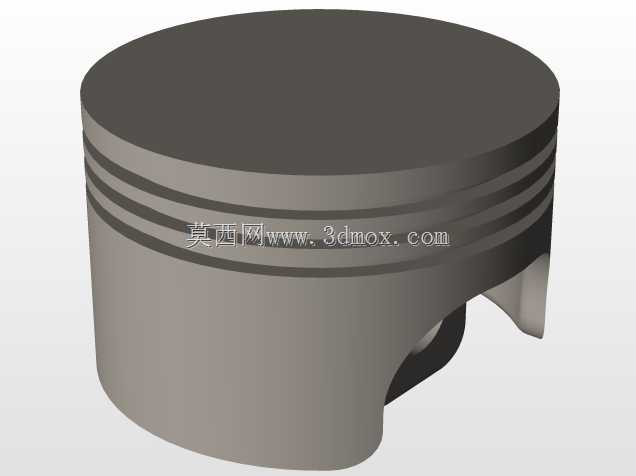

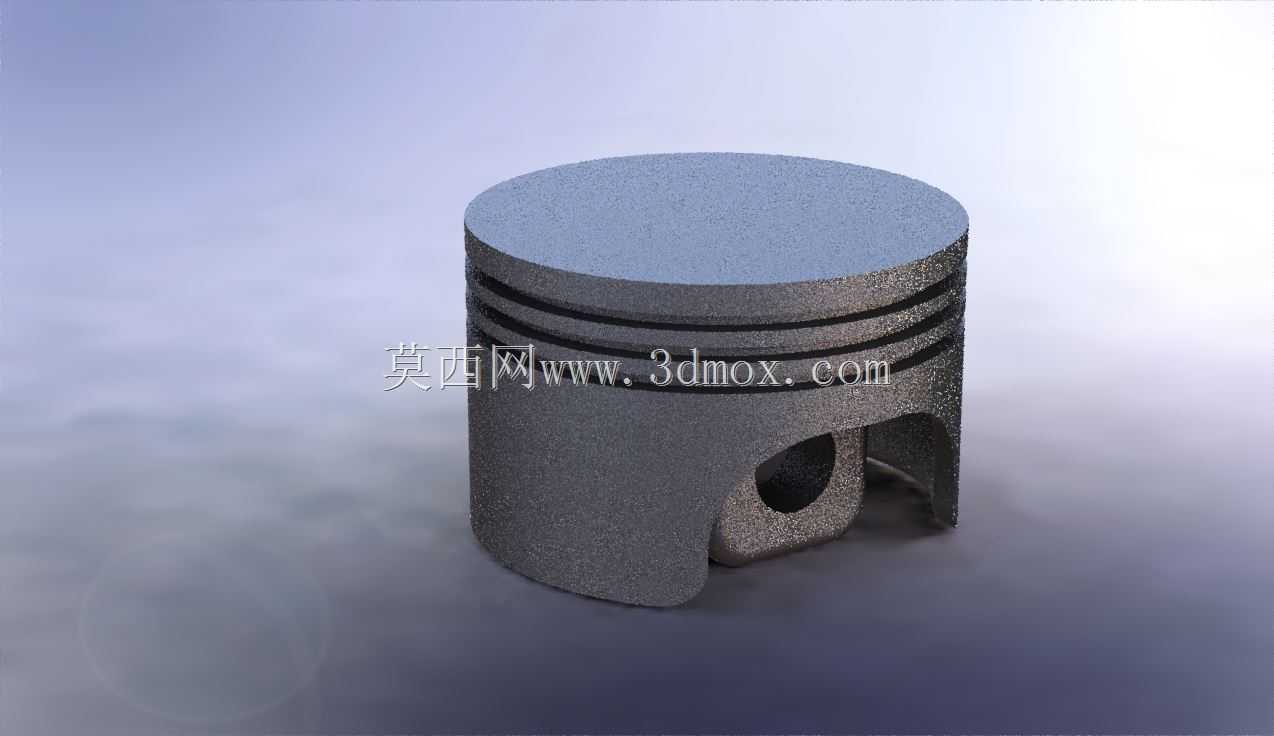

　　该活塞头的顶面采用平顶结构设计，这类结构的优势在于加工工艺性好，顶面受热面积相对均匀，能够在压缩行程中配合气缸盖形成规则的燃烧室几何形状，让油气混合气流在压缩终点形成合理的涡流运动，提升燃烧效率。顶面边缘做了小尺寸倒角过渡，避免应力集中导致的热疲劳开裂，同时也能减少活塞运行到上止点时与气缸盖气门的干涉风险，适配多气门内燃机的配气布局。

　　活塞头的环带区域设计了多道环槽结构，用于安装气环与油环，其中上部环槽适配气环，作用是密封燃烧室与曲轴箱之间的间隙，防止高压燃气窜入曲轴箱稀释润滑油，同时将活塞头吸收的大部分热量通过气环传导到气缸壁，再经由冷却系统带走热量；下部环槽适配油环，负责在活塞下行时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，上行时则在气缸壁上铺展均匀的油膜，降低活塞与缸壁之间的摩擦损耗。环槽的加工精度直接影响密封效果，设计时预留了合理的环侧间隙与背隙，既避免热膨胀导致活塞环卡滞，也防止间隙过大造成泵油效应加剧机油消耗。

　　活塞头下部的销座区域是连接活塞销的核心承载结构，销孔采用同轴度精度较高的通孔设计，用于穿装活塞销实现与连杆小头的连接，将燃烧做功产生的推力传递给连杆，进而驱动曲轴旋转输出扭矩。销座与活塞头部的过渡区域采用大圆弧过渡结构，分散活塞传递推力时的应力集中，避免在交变载荷作用下出现销座开裂的失效问题。销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销子端部刮蹭气缸壁造成缸壁拉伤。

　　活塞裙部的型线设计采用了变椭圆桶型面结构，在冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，因为活塞在工作状态下受热膨胀，同时受侧推力作用会产生机械变形，销座方向的金属量多、热膨胀量更大，冷态下的椭圆结构可以补偿热变形量，保证热态下裙部与气缸壁之间的配合间隙均匀，避免出现拉缸或者敲缸问题。裙部的桶型面设计让活塞在上下往复运动时能够形成更好的楔形油膜，降低摩擦阻力，同时在活塞换向时减少对气缸壁的冲击，降低运行噪音。

　　从安装边界来看，该活塞头的外径尺寸需要与对应排量内燃机的气缸内径保持严格的配合公差，配合间隙根据不同的缸体材质、冷却方式、强化程度设定在合理区间，间隙过小会导致热态下活塞膨胀卡滞，间隙过大则会导致密封不良、敲缸异响。活塞销孔的直径需要与选配的活塞销外径保持高精度间隙配合，保证活塞销能够在销孔内自由转动，实现全浮式连接的均匀磨损。环槽的宽度、深度尺寸需要与对应规格的活塞环尺寸匹配，保证活塞环能够在环槽内正常活动，同时实现可靠的密封与刮油效果。

　　在实际工程应用中，这类活塞头结构广泛适配小排量通用汽油机、柴油机，可用于通用动力设备、小型工程机械、摩托车、农用机械的动力单元，在建模过程中需要重点关注各结构的过渡圆角、形位公差、壁厚均匀性，避免出现壁厚突变导致的热应力集中，同时要考虑铸造或者锻造工艺的可行性，保证结构能够通过常规的加工工艺实现量产。建模时需要还原活塞头的所有功能结构细节，包括环槽的退刀结构、销孔的倒角、顶面的边缘处理，这些细节直接影响后续的有限元热结构耦合分析、运动学仿真的结果准确性，也能为后续的工艺编制、工装设计提供精准的数模依据。
