轧机传动用滚压式车轮结构设计

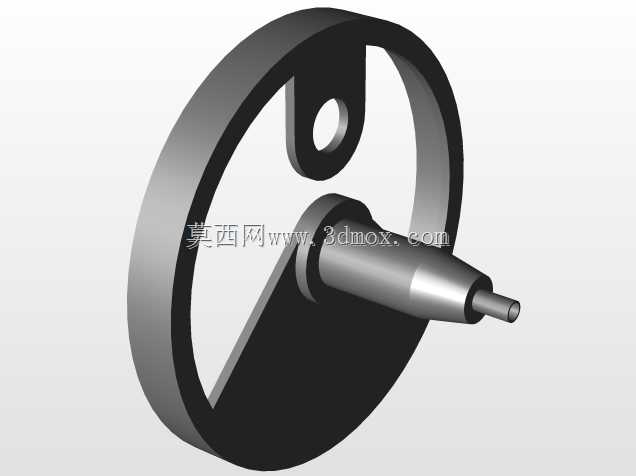

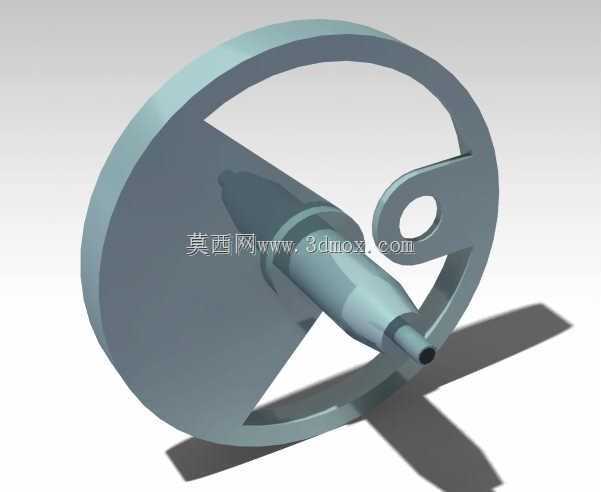

　　这款滚压车轮主要应用于冶金轧钢生产线的辅助输送工位，作为带钢或型材轧制过程中承托坯料、引导料材行进的核心接触部件，直接安装在轧机机架间的导向支架上，工作时需承受高温坯料的径向压力、料材行进带来的滚动摩擦力，以及轧制过程中产生的周期性振动载荷。从结构设计来看，整体采用轮体与轮轴一体化的集成式布局，轮体外缘做了等厚环形设计，接触工作面预留了0.2mm的表面硬化处理余量，可在后续热处理工序后达到HRC58-62的表面硬度，满足长期与高温金属坯料接触的耐磨需求；轮体一侧延伸出带安装孔的定位耳板，安装孔与轮轴的同轴度公差控制在0.02mm以内，安装时可通过穿装定位销实现轮体在支架上的周向防转，避免车轮工作时出现偏摆、窜动问题。

　　轮轴部分采用阶梯轴结构，从轮体中心向外依次设置轴肩、配合轴颈、伸出端，轴肩端面与轮体内侧端面完全贴合，可将工作时承受的径向载荷直接传递到轮体整体结构上，避免应力集中在轴与轮的连接位置；配合轴颈的尺寸公差按h6级加工，可与支架上的滑动轴承衬套实现间隙配合，保证车轮转动时的灵活性，同时预留了润滑脂存储的微间隙，减少长期运转的磨损量；伸出端做了锥度收窄设计，端部开设中心小孔，既可以作为安装时的定位基准孔，也能在维护时通过该孔注入润滑脂，对轴颈配合面进行润滑保养。从安装边界来看，轮体的最大外径为126mm，轴向总厚度为18mm，轮轴总伸出长度为72mm，定位耳板的安装孔中心与轮轴中心的偏心距为22mm，

　　安装时需保证支架上的两个安装位分别对应轮轴轴颈与耳板定位孔，两个安装位的中心距误差需控制在±0.1mm以内，避免安装后出现卡滞、转动不畅的问题。在实际工况适配方面，轮体非工作面做了扇形减重结构设计，在保证轮体整体结构强度、满足载荷承受要求的前提下，去除了非受力区域的多余材料，既降低了车轮自身的转动惯量，让车轮在料材带动下可以更灵活地随动转动，也减少了整体的材料用量，降低零件的制造成本。设计过程中针对轧钢工位的高温环境，轮体与轮轴的连接位置采用圆弧过渡结构，避免直角位置在温度交变环境下产生应力开裂，同时所有棱边都做了R0.5mm的倒角处理，去除加工毛刺，避免安装维护时划伤操作人员，也减少应力集中点。这款车轮的工作转速不高，

　　通常随轧制料材的行进速度保持在0.5-2m/s的线速度范围内，因此设计时没有额外设置密封结构，依靠配合间隙的微缝隙即可阻挡大部分氧化皮碎屑进入配合面，配合定期的润滑维护即可满足长期连续运转的需求，适配中小型型材轧机、带钢连轧线的导向输送工位，也可经过尺寸调整后应用在其他重载输送设备的从动滚轮位置，作为承托、导向部件使用。
