塑料注射成型用筒式模具加热器结构

　　在塑料注射成型生产现场，模具温度的均匀性直接决定着制件的内应力水平、表面熔接痕质量以及尺寸稳定性，尤其是针对工程塑料、加纤改性料的成型工况，料流经过流道、浇口进入型腔的过程中，若模温局部过低，很容易出现填充不足、冷隔、浮纤外露等缺陷，这款筒式模具加热器就是针对注塑模具的局部精准加热需求设计的嵌入式加热元件。

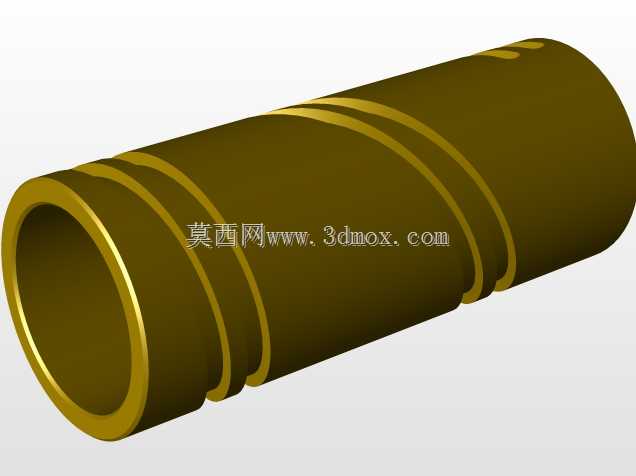

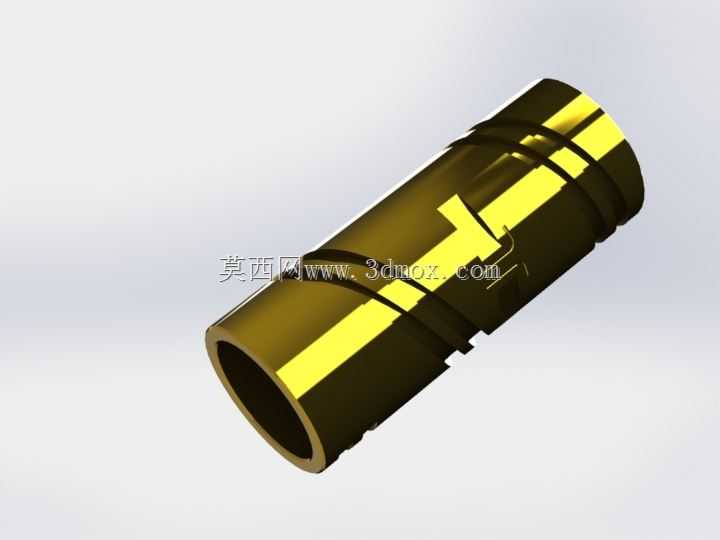

　　从实际安装场景来看，这类加热器通常嵌入模具模板的预留加热孔内，与孔壁保持极小的配合间隙，以此保证热传导效率，避免空气间隙造成的热阻过大、局部过热烧坏加热元件的问题。产品整体为空心圆柱筒体结构，外壁设置多道环形凸筋，这些凸筋并非装饰结构，一方面可以在安装时起到定位导向作用，避免加热器装入孔位时出现偏斜卡滞，另一方面凸筋与安装孔壁的线接触可以减少装入时的摩擦阻力，同时在加热器通电发热产生热膨胀时，凸筋结构可以预留一定的形变余量，避免筒体受热膨胀后与孔壁抱死，给后期维护更换造成困难。筒体端部的加厚翻边结构，是安装时的轴向定位基准，安装到位后翻边端面与模具模板的安装孔台阶面贴合，既可以限制加热器的插入深度，保证加热段完全覆盖需要控温的模具区域，也能起到端部密封的作用，减少生产现场的油污、脱模剂雾气渗入加热元件内部造成绝缘失效的风险。

　　从功能特性上看，这款加热器的加热区域沿筒体轴向均匀分布，能够保证对应模腔区域的周向温度差控制在极小范围内，避免出现单侧温度过高导致的制件翘曲变形。空心的筒体结构并非为了减重，而是可以根据模具的实际温控需求，在中心孔内植入温度传感器，直接采集加热器核心区域的温度信号，反馈给模温机控制系统，实现闭环温度调节，相比将传感器布置在模具模板表面的测温方式，这种内置测温的方式响应速度更快，温度控制精度更高，能够适配精密注塑件的生产要求，比如光学透镜、精密接插件这类对模温波动要求严苛的产品，模温波动范围需要控制在±1℃以内，这类带内置测温空间的筒式加热器就能很好满足使用需求。

　　在设计思路上，这款加热器没有采用复杂的异形结构，而是选用标准圆柱筒体构型，核心是为了适配注塑模具行业通用的加热孔加工标准，模具加工厂不需要定制特殊规格的刀具，使用普通的麻花钻、铰刀就能完成安装孔的加工，大幅降低模具的加工成本和周期。外壁的环形槽结构，除了安装导向和热膨胀补偿的作用外，还可以在槽内缠绕耐高温密封胶带，进一步提升加热器与安装孔之间的导热效率，同时起到固定作用，避免设备开合模过程中的振动导致加热器出现轴向窜动，影响加热位置的准确性。

　　从安装边界尺寸来看，这类筒式加热器的外径通常按照标准公制尺寸系列设计，覆盖常用的12mm、16mm、20mm等规格，长度可以根据模具加热区域的实际长度灵活选型，安装时只需要保证加热段完全埋入模具钢板内部，不允许出现加热段裸露在模具外部的情况，避免高温裸露造成安全隐患，同时也防止热量散失到空气中导致能耗升高。筒体的壁厚经过优化设计，既保证了足够的结构强度，在安装、拆卸过程中不会出现弯折变形，又能尽可能降低壁厚带来的热传导延迟，让加热芯产生的热量能够快速传递到模具本体上。端部的接线区域采用耐高温绝缘材料封装，能够承受模具生产过程中周边100℃以上的环境温度，不会出现绝缘层老化开裂的问题，接线端子的朝向可以根据模具的布线空间灵活调整，避免与周边的冷却水管、顶杆机构产生干涉。

　　在实际生产应用中，这类加热器除了用于注塑模具的流道加热、型腔局部加热外，还可以用于热流道系统的喷嘴加热、压铸模具的定模局部温控，甚至在小型挤出设备的料筒段加热也能适配，只要安装孔尺寸匹配、加热功率满足温控需求，就能快速替换安装。相比传统的平板式加热圈，这种嵌入式筒式加热器的热效率更高，因为热量是通过圆周面直接传导到模具金属内部，热量散失少，长期运行的能耗更低，而且嵌入式安装的方式不会在模具外表面突出结构，不会影响模具的整体安装布局，也不会因为操作人员误触高温表面造成烫伤事故，生产安全性更好。

　　在结构细节处理上，筒体的所有边角都做了圆角过渡处理，没有尖锐的毛刺棱角，一方面是避免安装时划伤操作人员，另一方面也防止尖角处出现应力集中，在反复加热冷却的热循环过程中出现开裂失效。环形凸筋的尺寸公差控制严格，与安装孔的配合间隙控制在0.1mm以内，既保证安装顺畅，又不会因为间隙过大导致热传导效率下降。加热器的功率密度根据模具常用温度区间设计，适配塑料加工常用的80-180℃模温需求，不会因为功率密度过高导致加热元件表面温度超过材料耐受极限，大幅延长使用寿命，减少生产过程中因为加热元件故障导致的停机维护时间。
